Raumstempel mit mehrzeiligem Rahmen erstellen


 Produkt(e):Bentley speedikon Architectural
 Version(en):08.11.12.22
 Umgebung:N\A
 Produktbereich:Grundriss
 Produktunterbereich:Räume

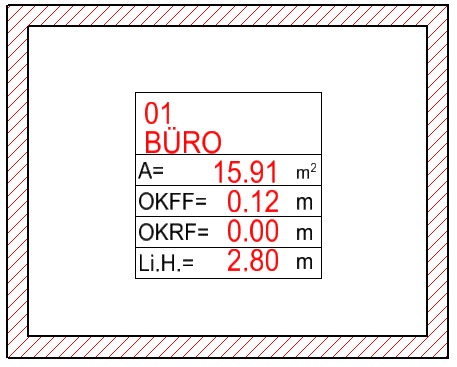

Ein Raumstempel bzw. Türstempel kann in speedikon nicht direkt mit einem Rahmen umschlossen werden, wie in der folgenden Grafik zu sehen.

Hintergrundinformation

Um eine solche Darstellung zu erreichen, muss eine Bauteilbeschriftung platziert werden. Mit dem Befehl der Bauteilbeschriftung wird der Raum beschriftet. Dabei werden die Informationen des Raumes in der Bauteilbeschriftung umgesetzt. Zunächst sind einige Ergänzungen und Anpassungen im speedikon Standardverzeichnis erforderlich, die im folgenden detailliert beschrieben warden.

Erforderliche Schritte

Teil 1: Änderungen im Zeichnungsfilter

  1. Die Zellbibliothek symb_pln.cel aus dem Speedikon-Systemverzeichnis, Ordner System\std\cel,  in das Standardverzeichnis kopieren und z.B. in label.cel umbenennen. Alternativ können Sie auch eine neue Zellbibliothek dort erzeugen. Der Name der Bibliothek ist beliebig.
  2. In dem gewünschten Zeichnungsfilter im Standardverzeichnis den folgenden Eintrag ergänzen mit dem Namen der Zellbibliothek.
    GLOBAL symbol_libname  (A_ENTITY t 'LABEL') t       'label';
  3. Des weiteren in diesem Filter einfügen:
    GLOBAL dimension_unit (A_ENTITY t 'LABEL')      t       'm.2'
    Damit erfolgt eine Ausgabe der Bauteilbeschriftung mit zwei Nachkommastellen.
  4. Des weiteren in diesem Filter einfügen:
    SPACE  reference_direction  drw  '63/HILFSGRAFIK' 109  2  1  0;
    Dies zeichnet einen Pfeil auf die Ebene Hilfsgrafik zur Identifikation des Raumes. Diese Ebene kann später ausgeblendet werden.
  5. Die Einträge zu SPACE number, SPACE name1, SPACE net_area, etc. im Filter mit # auskommentieren, so dass beim Raum kein Text mehr erscheint.

Teil 2: Grafik in Bibliothek speichern

  1. Einen Grundriss mit diesem Zeichnungsfilter öffnen.
  2. Dort einen Rahmen mit MicroStation bzw. PowerDraft erstellen. Es kann auch eine vorhandene Grafik kopiert, entsperrt und skaliert werden.

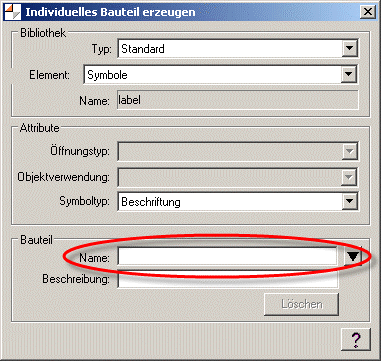

  3. Diesen Rahmen über speedikon -> Individuelle Bauteile erzeugen, Typ: Standard, Element: Symbole, Symboltyp: Beschriftung“ abspeichern. Dabei wird die richtige Zellbibliothek ‚label‘ ausgewählt.
  4. Den Namen eingeben und den Bezugspunkt des Symbols bestimmen, z.B. links unten.

Teil 3: Bauteilbeschriftung platzieren

  1. Einen Grundriss mit diesem Zeichnungsfilter öffnen. Den Befehl Bauteilbeschriftung aufrufen. Den Pfeil des Raumes identifizieren.

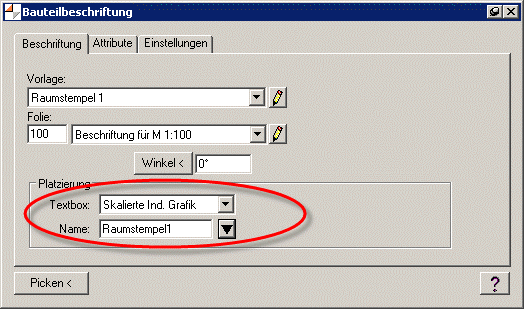

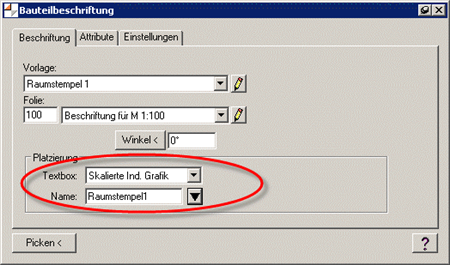

  2. Bei Platzierung Textbox ‚Skalierte Ind. Grafik‘ auswählen.
  3. Bei Name die gewünschte Grafik auswählen.

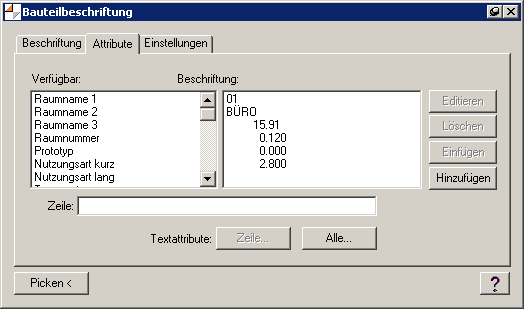

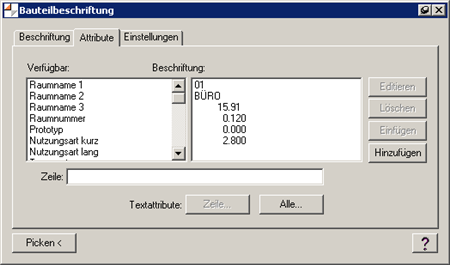

  4. Die benötigten Attribute auswählen und Hinzufügen.
  5. Die Zusammenstellung der Attribute kann als Vorlage gespeichert werden.
  6. Je nach Grafik des Rahmens lässt sich die Lage der Bauteilbeschriftung durch Leerzeichen vor oder nach dem Attribut entsprechend angepassen.

Sehen Sie hierzu auch

Zeichnungsfilter anpassen - Beispiel Bemaßung

 Ursprünglicher Autor:Johannes Lerch
