Produkt(e):	Bentley speedikon Architectural
	Version(en):	08.11.12.09
	Umgebung:	N\A
	Produktbereich:	Grundriss
	Produktunterbereich:	Räume



Hintergrundinformation

Ein Raum wird mit der Kategorie "Bestand" platziert.
Das Attribut „Kategorie“ soll als Text im Raumstempel angezeigt werden.

Erforderliche Schritte

Die Darstellung des Attributs "Kategorie" kann über den Raumstempel oder über eine Bauteilbeschriftung erfolgen.

Option 1

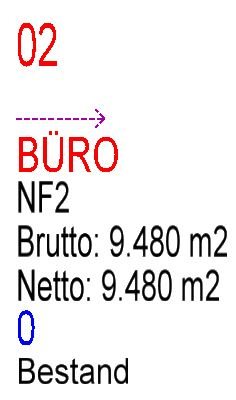

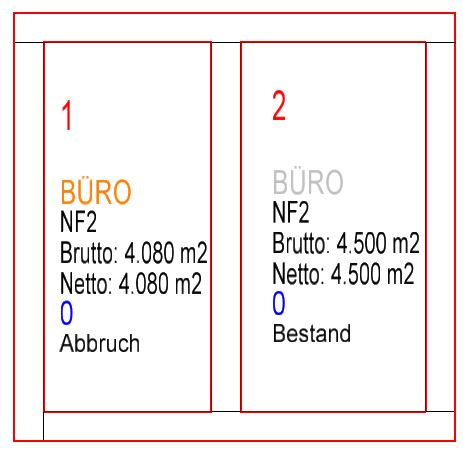

Anzeige der Raumkategorie durch unterschiedliche Textfarben

Im folgenden Beispiel ist die Ergänzung von „Name 1“ für den Zeichnungsfilter Standard.vdf beschrieben.
Die Eintragungen können auch einfach in einen Ergänzungsfilter *.ved , unter dem Standard-Verzeichnis ...\<speedikon>\Standard\std\main\vdf\ved geschrieben werden.

SPACE name1     (A_category t 'Bestand')   txt '56/RÄUME-TEXTE_name1_b'   9  0  1  0 'Arial' 77  2.0  1.5 -3.0;
SPACE name1     (A_category t 'Abbruch')   txt '56/RÄUME-TEXTE_name1_a'   6  0  1  0 'Arial' 77  2.0  1.5 -3.0;

Option 2

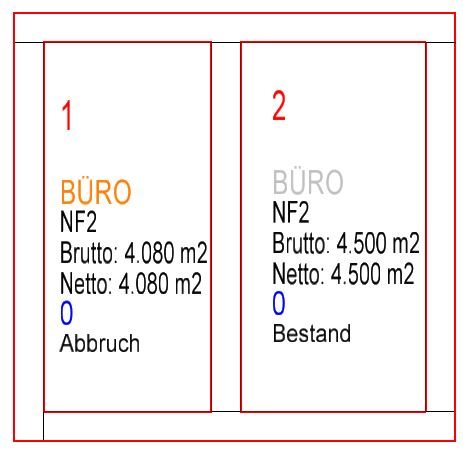

Anzeige der Raumkategorie durch Verwendung eines Benutzerattributs

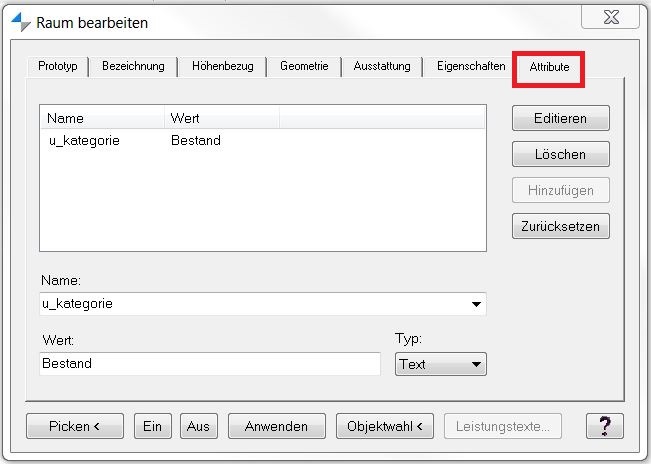

Hierzu muss dem Raum in der Registerkarte „Attribute“ ein bestimmtes Attribut und ein Wert ergänzt werden.

Dieses kann dann mit einem Zeichnungsfiltereintrag im Bereich Space über den Raumstempel angezeigt werden.





Für das Beispiel, könnte der Eintrag wie folgt aussehen:

SPACE attributename_1 t 'u_kategorie';
SPACE attribute_1 txt 'Ebene_Bestand' 0 0 1 0 'Arial' 2 1.5 1.3 -15.0;

Hinweis: Ein Zeichnungsfiltereintrag für das Attribut „Kategorie“ existiert für die Raumbeschriftung nicht.



Option 3

Anzeige der Raumkategorie durch Verwendung der Bauteilbeschriftung

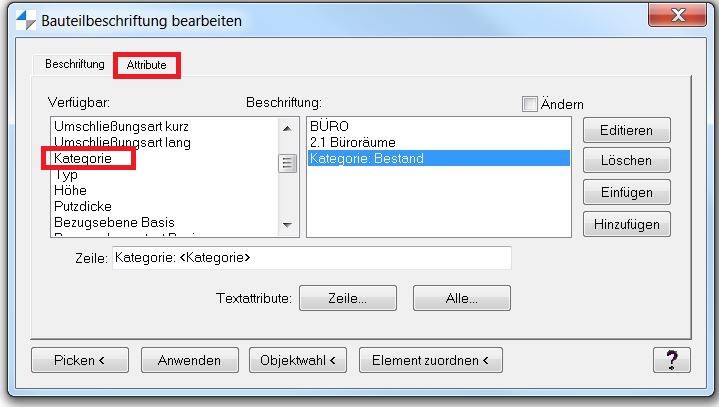

Beim Platzieren der Bauteilbeschriftung wird in der Registerkarte „Attribute“ z.B. das Attribut „Kategorie“ hinzugefügt.
Im Feld "Zeile" kann ein individueller Text vor oder nach dem Attribut ergänzt werden.

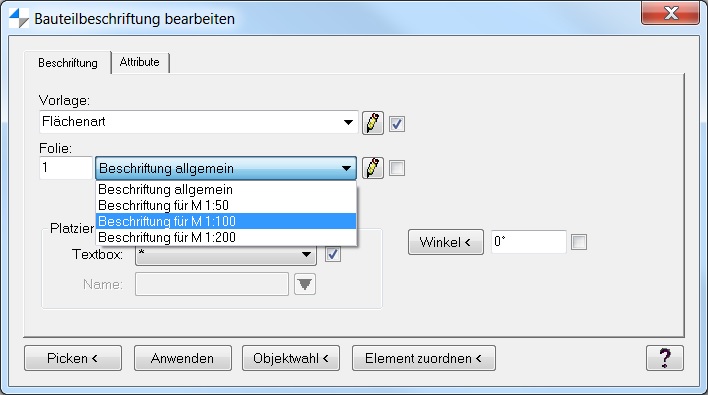

Im Dialog Bauteilbeschriftung können zusätzlich unterschiedliche Beschriftungsfolien gewählt werden,
die wiederum über den Zeichnungsfilter separat gesteuert werden können.

Beispiel für Zeichnungsfiltereintrag:

LABEL text (A_FOIL i 100) txt 'Bauteilbeschrfitung_100' 25 0 1 0 'Arial' 2 1.5 1.3 0;
LABEL text (A_FOIL i 50) txt  'Bauteilbeschrfitung_50'  9  0 1 0 'Arial' 2 3   2.6 0;



Die Bauteilbeschriftung ist assoziativ, passt den Text an, sobald sich ein Attribut des Raumes ändert.


Damit der platzierte Raumstempel ausgeblendet und nur die Bauteilbeschriftung angezeigt wird,
kann im Zeichnungsfilter folgender Eintrag ergänzt werden:

Space label_mode i 1;

Auszug aus dem Zeichnungsfilterhandbuch:

SPACE label_mode i <modus>

Globale Steuerung der Raumbeschriftung.
0 oder fehlender Eintrag  :      Raumbeschriftung wird nach Zeichnungsfilter erstellt.
                                                Vorhandene Beschriftungen werden ggf. zusätzlich gezeichnet.

1   :                                          Falls eine vorhandene Beschriftung gezeichnet werden soll.



Sehen Sie hierzu auch

Weitere Informationen zu Zeichnungsfiltern finden Sie im Zeichnungsfilterhandbuch.
Dieses finden Sie im Installationsverzeichnis von speedikon:
Ab speedikon V8i (SELECTseries 5) 08.11.12 unter ..\system\Documentation\Bentley_speedikon_Viewfilter.pdf,
frühere speedikon-Versionen unter ..\system\doc\Bentley_speedikon_Viewfilter.pdf
