Bentley Substation V8i安装与符号库配置


1. 软件安装

1.1        Substation ss7软件的安装

  1. 点击Setup_Substation_08.11.12.44进行Substation的安装，软件会弹出如下对话框：



  2. 点击NEXT按钮后，软件会弹出如下对话框：



  3. 选择I accept选项，继续安装，出现如下对话框：选择程序安装路径后（建议为默认安装路径，因为在安装程式结束后，用户可以拷贝试用库，此执行命令自动将试用库以及程序文件拷贝到默认路径下），点击next按钮继续：



  4. 点击next按钮，出现如下对话框：选择软件标准，IEC（国内及大多数国外用户），ANSI-IEEE（美国、日本等用户）





  5. 点击next按钮，继续安装，如果想将susbtation启动图标放置于桌面，请勾选Desktop选项



  6. 点击Next按钮，继续安装，选择Typical按钮进行典型安装





  7. 点击Next后，软件弹出如下对话框：点击Install后，软件开始安装



  8. 软件安装完成后，会弹出如下对话框：点击Finish完成安装。







1.2 SQL安装（SQL server 2005/2008 Express的安装）

    这个程序的安装为工程数据库的安装，如果客户运用网络数据库共享方式，并且在服务器上已经安装SQL相关程序，则不需要安装此程序；如果客户运用单机数据库，但在单机上也安装了SQL相关程序，则也不需要安装此程序。

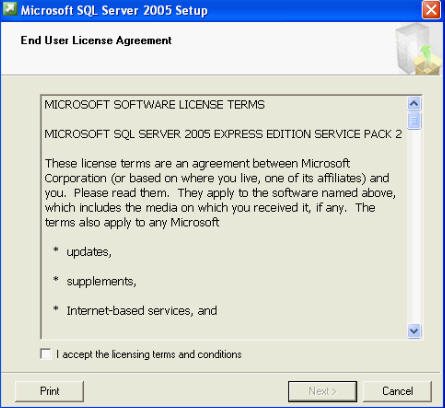

  1. 点击“SQL安装”按钮，弹出如下对话框：勾选I accept the licensing terms and conditions选项



  2. 点击NEXT按钮进行安装，软件会弹出如下对话框：



  3. 点击NEXT继续安装，在弹出的如下对话框中，用户可选择程序的安装路径（一般指定为默认路径）

  4. 点击NEXT后继续安装，在弹出的对话框中可选择是windows验证方式还是SQL验证方式

  5. 点击NEXT后，软件会弹出如下对话框：

  6. 在弹出的对话框中点击INSTALL按钮进行安装，软件会弹出如下对话框：

  7. 点击Next后继续安装，弹出如下对话框：点finish完成安装

1.3项目数据库配置

    双击桌面上substation启动图标 启动软件，第一次启动时，软件会弹出如下信息提示 (针对Windows 7系统, 请右键图标选择按管理员权限运行软件, 确保软件有正常创建数据库的权限)：



    点击确定后，进入设置界面，如下：


    用户可在此对话框中配置工程数据库project database、图形库catalog paths、系统配置system paths、与poject wise关联。这些配置都存放于setup.xml中，默认的为IEC Default，用户也可以自己创建新的配置文件。

     (setup.xml存放于C:\ProgramData\Bentley\Substation V8i\Config下，管理员配置好后，可将此文件拷贝到客户端的对应文件夹下，那么工程师就不需要再手动配置库)

    点击对话框左下角的新建数据库按钮， 用户可以创建数据库project database。软件会弹出如下对话框：在服务器名称处填入server名称，如果sql装在服务器上，则输入服务器的名称或者IP地址，如果是单机版的，则输入（local）\sqlexpress

     Sqlexpress从control panel\ Administrative Tools\services中获取，如下图：


    点击检测按钮，在对话框下面会提示：已更新数据文件位置，点击测试连接按钮进行检测，成功后会提示：测试成功，点击执行脚本按钮执行，

软件会弹出如下对话框：


点击是，执行成功后，软件会提示脚本执行已完成…，点击关闭按钮，软件会弹出如下对话框：提示已保存配置，表明工程项目数据库配置完成。








2.图形库配置

2.1 设备关系库parts database配置

默认的parts database文件存放在

win7:\ProgramData\Bentley\Substation V8i\Substation Data\Databases

winxp: \Documents and Settings\All Users\Application Data\Bentley\Substation V8i\Substation Data\Databases

软件提供了界面来配置设备关系库。点击工程管理器对话框中的工具\设置对话框中的系统路径按钮，会弹出如下对话框：



   Substation安装完成后会将库文件放置于substation data文件夹中，默认文件夹存放于C:\ProgramData\Bentley\Substation V8i下，如果实现图形库共享，可将此文件夹拷贝到服务器上进行共享。在下述对话框中data folder path中选择服务器名称\substation data；如果为单机图形库，则默认即可。

   设备型号数据库路径里来设定选用的设备型号库。点击新产品型号按钮，可以启动向导来设定新的设备型号库。过程如下：

在产品型号数据库名称里输入设备型号库的映射名称，如果设备型号库为access结构，选择使用文件选项，点击浏览…按钮，选择所用的access文件。如果是sql或oracle的格式，则选择使用连接字符串选项，会进入sql或oracle的连接设置界面，进行相应的设定即可。

在数据表选项中选择表parts_database，点击下一步按钮继续。相关设置如下图所示：



   在弹出的对话框右上角，点击默认映射按钮，点击finish按钮完成。





   在part database path栏中选择新建的库映射substation ，即可完成设备型号库的指定。如下图所示：





2.2 图形库catalog配置

默认的catalog文件存放在

win7:\ProgramData\Bentley\Substation V8i\Substation Data\Catalogs

winxp: \Documents and Settings\All Users\Application Data\Bentley\Substation V8i\Substation Data\Catalogs

   软件提供了界面来配置图形库。点击工程管理器对话框中的工具\设置对话框中的符号库路径按钮，会弹出如下对话框：

   点击+按钮，在弹出的对话框中选择…按钮选择所要添加的图形库

   设置时选择到库的文件夹，图形库的常用格式为文件夹目录式结构，如有一个库名称为substation，则它的结构如下图所示

   则在选择符号库路径的浏览文件夹框中选择到substation文件夹即可，如下图所示。

   图形库添加后，可利用按钮 将新添加的图形库移到最上面。默认的图形会自动优先存放在此图形库中。
