CONNECT Edition Update 5.2版本新功能
产品团队很荣幸地宣布用户现在可以通过Bentley CONNECT中心、软件下载门户或桌面CONNECTION Client获得ProStructures CONNECT Edition Update 5.2 (v10.05.02.xx)。
CONNECTION Client的更新
如果您的计算机上已经安装了ProStructures CONNECT Edition，您可以从CONNECTION Client中增量下载并安装ProStructures CONNECT Edition, Update 5.2。它将取代该产品的任何早期版本。登录到CONNECTION Client以查看和应用您的应用程序更新。 有关安装更新的更多信息，请参阅CONNECTION Client帮助。
按照以下步骤从奔特力CONNECT中心，软件下载门户下载ProStructures CONNECT Edition Update 5.2安装程序:
- 登陆网址https://connect.bentley.com/
- 在我的服务板块，点击软件下载。
- 在软件下载页面，通过ProStructures类别筛选出有效产品，然后点击ProStructures条目或点击获取软件。
- 根据05.02.xx 过滤精确产品版本，点击开始下载程序。
从系统托盘中打开CONNECTION Client，然后单击CONNECTION中心。向下滚动到我的服务板块，单击软件下载条目。
ProStructures
iModel Connector
在U5.2版本中，iModel可以发布到iModelHub。目前支持以下工作流程。
* 如果使用MicroStation Connector通过iTwin Synchronizer发布iModel，目前可以包含所有模型信息，但不包含ProStructures对象属性。可以包含对象上附加的item type信息。
* ProStructures U5.2附带了ProStructures Connector。可以把带有ProStructures Element属性的iModel模型发布到iModelHub。使用key-in 驱动设置相关参数，iModel将被发布到iModelHub。详细步骤，参见帮助文档。
*使用奔特力自动化服务批量发布iModels
提示：未来MicroStation、OpenBuildings Designer、OpenBridge Modeler、OpenPLANT Modeler等产品可以通过参考ProStructures发布到iModelHub上的iModel文件，查看ProStructures对象属性。
*当前U5.2支持参考一个iModel文件。Imodel文件可以直接从iModelHub上参考。
*iModel服务，类似于一个解决问题服务，包含冲突检查功能。
iTwinSynchronizer
iTwin Synchronizer可以将桌面应用程序的设计更改与云中的iTwin同步。连接器将工程数据从专业软件转换为schema数据。设计变更记录在变更的时间表中，提供了谁在何时更改了什么内容的审计跟踪。团队成员和项目相关人员可以使用标准的网络浏览器从任何地点查看、验证和分析iTwin中存储的数据。
代理iTwin Synchronizer工作流在U5.2版本中可以使用。 准备工作如下:
*安装ProStructures U5.2程序。
*定义用户变量如下。
|
User Environment Variable |
Value |
|
ITSYN_ADHOC_BRIDGE_ProStructures |
C:\Program Files\Bentley\ProStructures CONNECT Edition\ProStructures\ProStructuresBridge.dll C:\Program Files\Bentley\ProStructures CONNECT Edition\ProStructures\imodelbridgeaffinity.dll
|
InstantON 服务 - InstantON是一个iTwin服务，支持URL创建ProjectWise数据源连接。无需产品或ProjectWise客户端，iModels可以直接发布到iModelHub。
IFC 导出

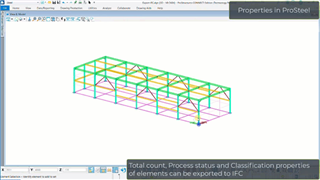

当前标准的PS属性，和下列 属性可以被导出到IFC中。
*零构件属性分配页面中的区域类，显示类和零件族等。
*零构件的加工状态和数量。
EED属性 (Extended Element Data)
钢结构零构件附加的EED属性可以导入到IFC并查看。

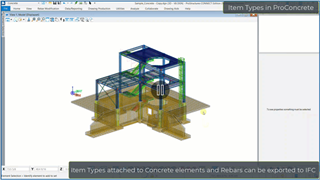

Item Type
钢结构零件附加的Item Type 属性可以导入到IFC并查看。
附加在钢筋上的Item Types 属性可以导入到IFC并查看。
附加在混凝土对象上的Item Types 属性可以导入到IFC并查看。

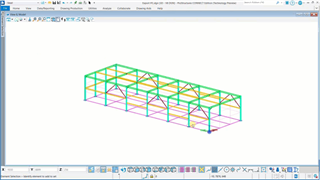

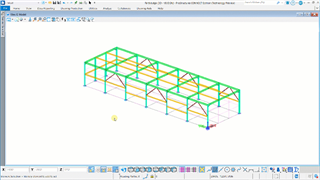

批量导出

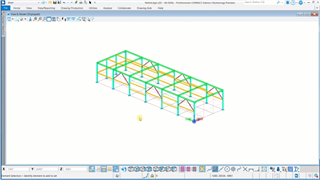

ProStructures当前支持批量把钢结构模型中所有的组/零件组/装配组对象导出为单独的IFC文件。
ProjectWise 兼容性
ProStructures CONNECT Edition Update 5.2 兼容如下ProjectWise版本
|
ProjectWise 服务器 & 管理员端 |
ProjectWise 客户端 |
兼容性 |
|
10.00.03.299 |
10.00.03.299 |
是 |
|
10.00.03.280 |
10.00.03.280 |
是 |
|
10.00.03.140 |
10.00.03.140 |
是 |
关于设计建模产品的完整兼容性指标，请参见ProjectWise 版本支持矩阵。
Structural Synchronizer 兼容性
ProStructures CONNECT Edition Update 5.2 兼容如下Structural Synchronizer版本。
|
Structural Synchronizer 版本 |
兼容性 |
|
iTwin Analytical Synchronizer CONNECT Edition x64 版本 12.00.01.19 |
是 |
|
iTwin Analytical Synchronizer CONNECT Edition x64版本12.00.00.08 |
是 |
|
Structural Synchronizer CONNECT Edition x64版本11.01.02.09 |
是 |
|
Structural Synchronizer CONNECT Edition x64版本11.00.03.04 |
是 |
|
Structural Synchronizer CONNECT Edition x64版本10.00.00.15 |
是 |
|
Structural Synchronizer CONNECT Edition x64版本10.03.01.06 |
是 |
提示: 不支持 11.01.01.04版本的Structural Synchronizer.
Bentley Automation 服务 (iCS for i-models) 兼容性
BAS 的集成基于如下 ProjectWise 和 BAS 版本测试。
|
ProjectWise 服务器 & 管理员端 |
ProjectWise 客户端 |
BAS 管理员端 & 服务器 |
PW Orchestration Framework |
|
10.00.03.299 |
10.00.03.299 |
10.0.3.644 |
10.0.3.561 |
DgnDB iModel Importer
*ProStructures CONNECT Edition Update 5.1 兼容iModelpublishing 1.6
*ProStructures CONNECT Edition Update 5.1 兼容iModelpublishing 2.0
ProSteel

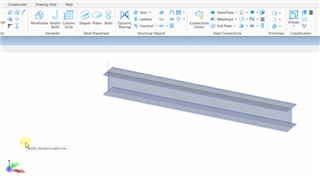

焊接型钢
焊接型钢在建模和编辑过程中被正确识别得到了改善。

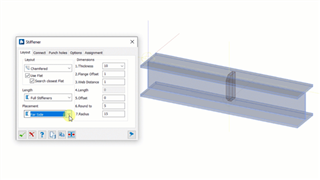

批量加劲肋工具
*批量加劲肋工具当前支持直的焊接H型钢。
*加劲肋建模工具当前增加了加劲肋在左侧或右侧或两侧选项。

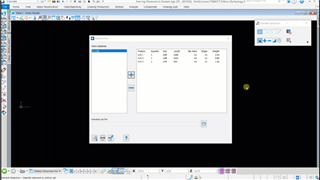

材料表
*材料表数据库中一项中字符数量的限制被提高，之前版本限制不能超过140个字符。
* 当前dgnlib 库中的文字样式可以用于型钢标签。

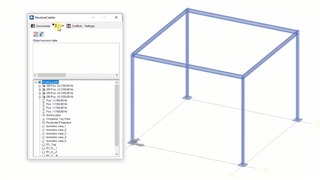

*当前选中钢结构变更中心的零件，模型中会高亮显示。

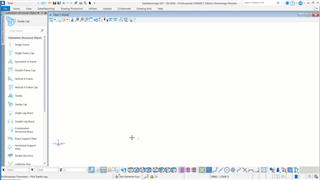

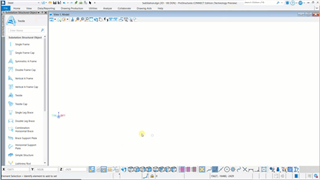

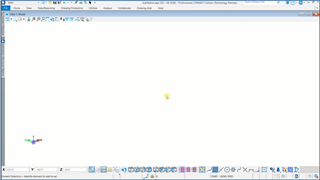

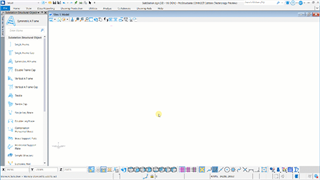

变电构架建模工具
*柱帽的成组 – 当前所有柱帽部件都会被成组到以柱的横撑为主零件的一个组中。
*A型柱以水平撑为主零件成组 – 当前A型柱建模工具中的成组，将以水平撑为主零件创建。
*三角桁架梁模板 – 三角桁架梁建模工具的模板当前可以保存包括整理页面数据的所有内容，以便在后续建模工作中调用。
*变电构架 – 对称A型柱添加了独立的编辑辅助对象，方便后期快捷修改。
*变电构件工具中的自定义圆管截面选项，当前定义一个截面后可以立即可见并使用，不再需要重启软件。
ProConcrete

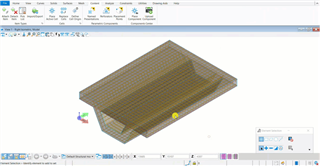

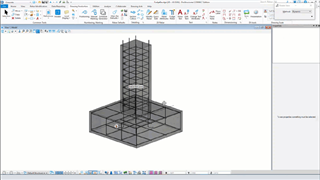

参数化单元 [技术预览]
配筋的MS混凝土模型和钢筋模型可以一起创建为参数化单元并保存为单元库。加载单元库后，包含钢筋的参数化单元可以插入任何其它设计文件。为了下一步的工作，包含钢筋的参数化单元可以被炸开，炸开后可以方便的对钢筋进行编辑，编号，出图和导出IFC模型等操作。

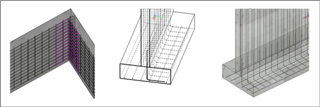

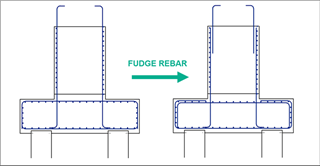

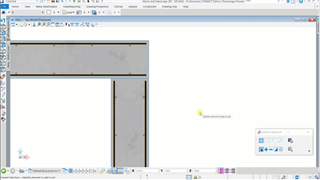

附加钢筋工具 [技术预览]
新工具可以调用单根钢筋分布自动生成需要的钢筋模型。 工具用于自动创建墙板角部的附加钢筋和基础的插筋等。

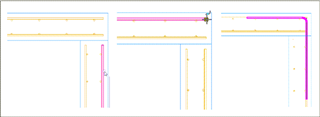

重绘钢筋 [技术预览]
重绘钢筋工具可以把自动生成的钢筋图上重叠在一起的2D钢筋线条智能的偏移以满足图纸的要求。

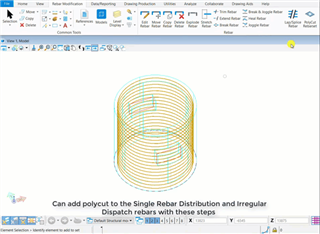

添加钢筋洞口
当前钢筋添加洞口的编辑工具已支持单根钢筋分布和不规则配筋工具创建的钢筋。

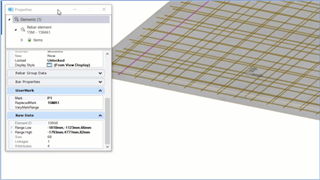

Item Types
鼠标悬停的属性提示信息可以包括Item Types 内容。通过自定义INI 配置文件, ItemType 属性可以显示在鼠标悬停在对象上后弹出的信息提示对话框中。如下图， item Types信息中的钢筋用户编号显示在鼠标悬停屏幕信息提示对话框中。
钢筋自由段标注
钢筋材料表中的钢筋自由段标注内容增加了括号表示。
钢筋间距和区域等信息可以被ARMA导出
钢筋间距和区域等信息当前可以被ARMA工具导出。在ARMA导出工具，增加了两个新的可用于自定义导出任何钢筋附加信息的备注选项。
*Remark1 – 填写表达式${ItemTypeName.ItemtypePropertyName}导出钢筋上附加的Item Type信息。
*Remark2 – 除了如上表达式还可以填写$d@$ns导出钢筋间距等信息。

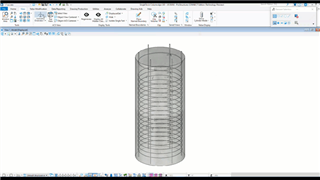

单根箍筋
混凝土柱配筋工具可以添加单根箍筋。
提示: 添加单根箍筋时，箍筋分布距离必须小于箍筋间距。

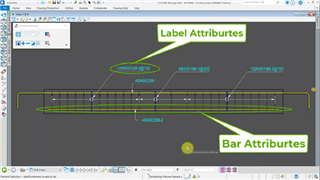

改进钢筋图纸自动标注
*关于二维钢筋，钢筋标签，钢筋分布标注和钢筋显示选项的设置当前可以从预设的 Autolabel.dgnlib 文件中复制到 output.dgn文件中。
*这次改进包括线筋，点筋，钢筋分布标注，钢筋标签和钢筋标注层属性。
