【问题背景】

在使用OpenPlant Modeler进行管道设计时，为了方便管理和识别，需要为管件添加Catalog Name属性值。Catalog Name属性可以标识管件所属的标准和型号信息，对于后续的管道材料清单生成和采购管理非常重要。但是在OpenPlant Modeler中如何为管件添加Catalog Name属性值呢？此贴将为大家介绍方法。

【操作步骤】

1.加载Class Editor，选择对应的工作空间及工作集，加载Schema文件，并添加附加Schema文件，方法详见此下方wiki链接：

如何在Bentley Class Editor CONNECT中打开Schema文件并补充所需的Schema文件 - 技术资料库 - Bentley 中国优先社区 - Bentley Communities

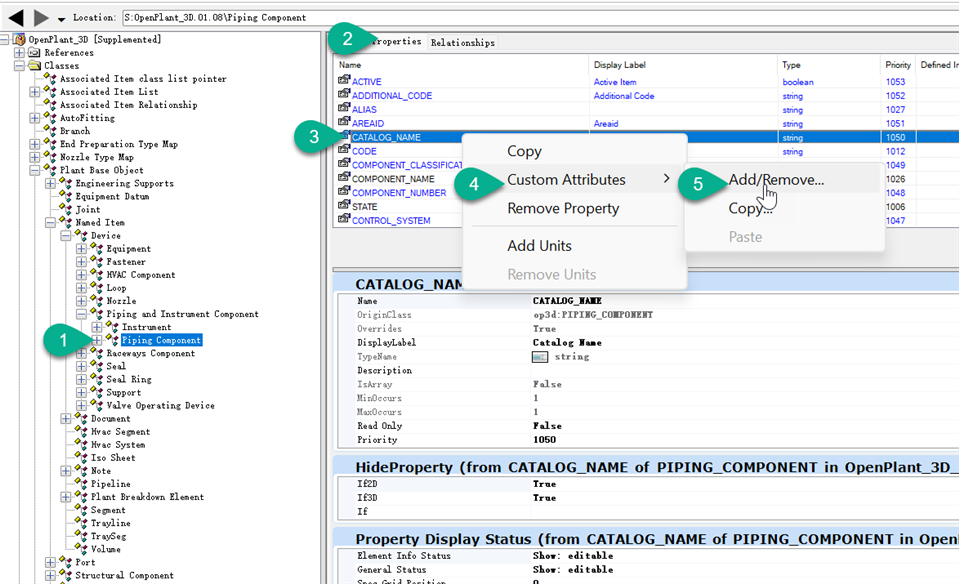

2.选择Piping Component,点击属性，选择CATOLOG_NAME，添加自定义属性。请参考下方图片

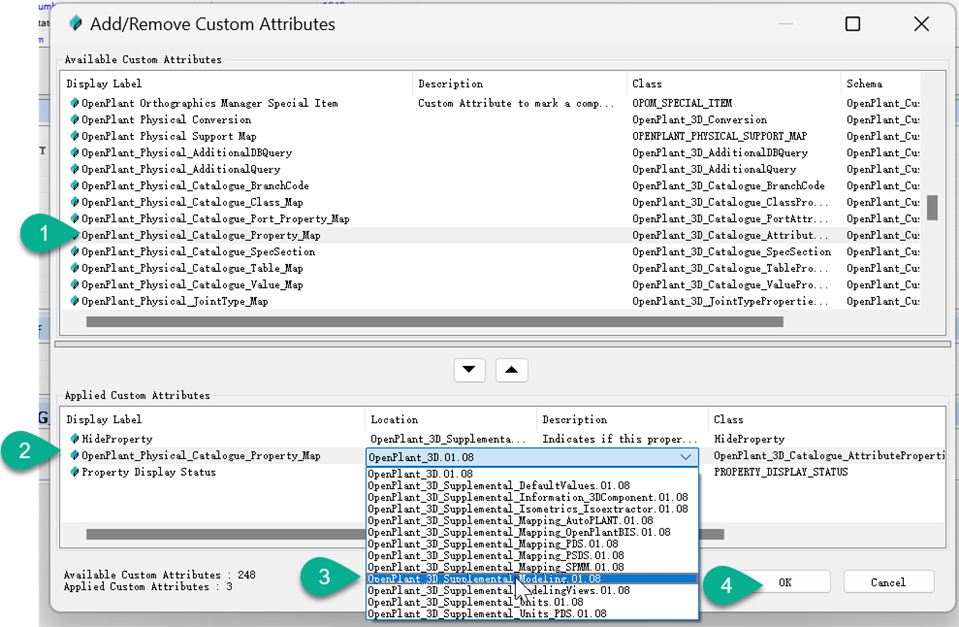

3.选择OpenPlant_Physical_Catalogue_Property_Map添加到自定义属性对话框中，将此自定义属性的位置定位到图中位置，点击OK.

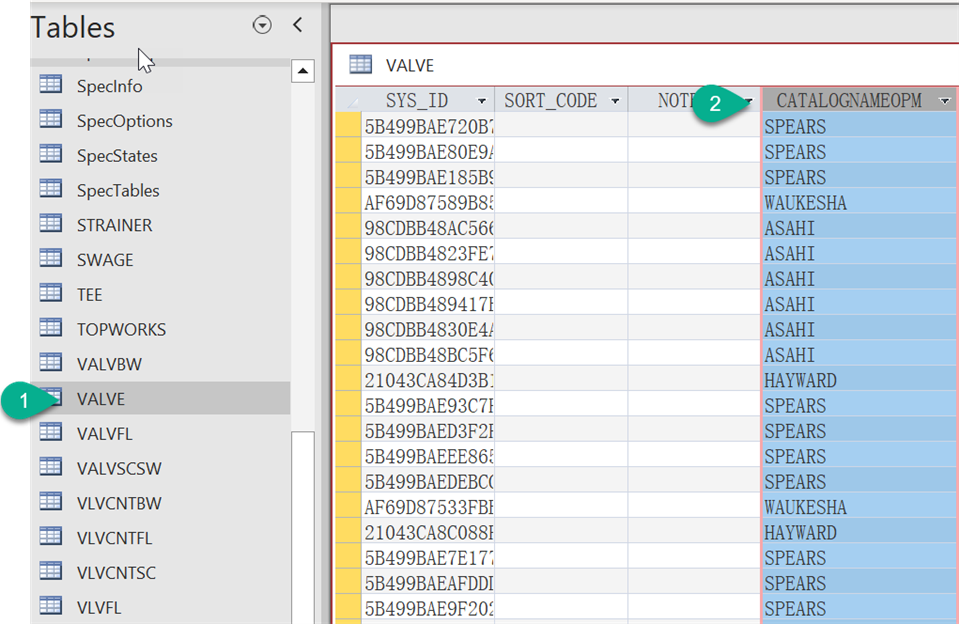

4.打开对应工作空间下的等级库，选择等级表。以阀门为例，复制等级表中的CATALOGNAMEOPM名称。

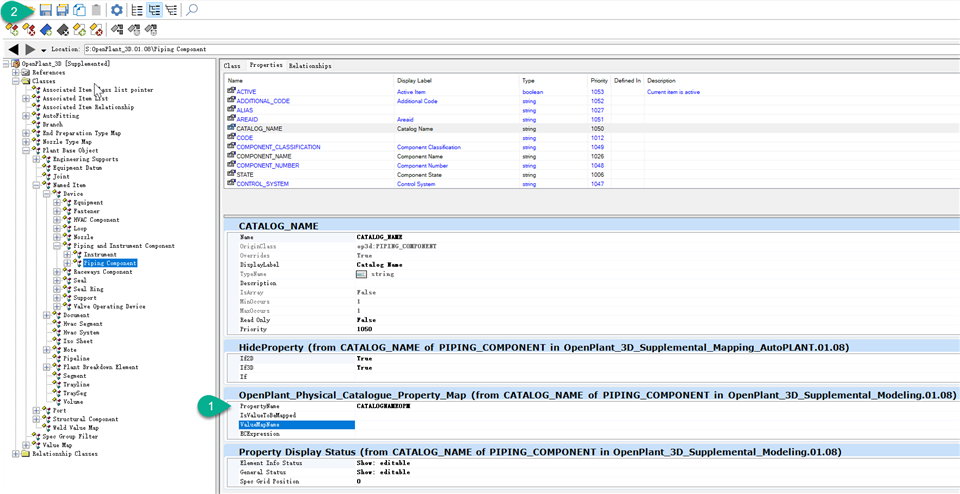

 将其复制在自定义的属性中

5.复制等级表中的CATALOGNAMEOPM名称，将其复制在自定义属性中，修改后点击保存

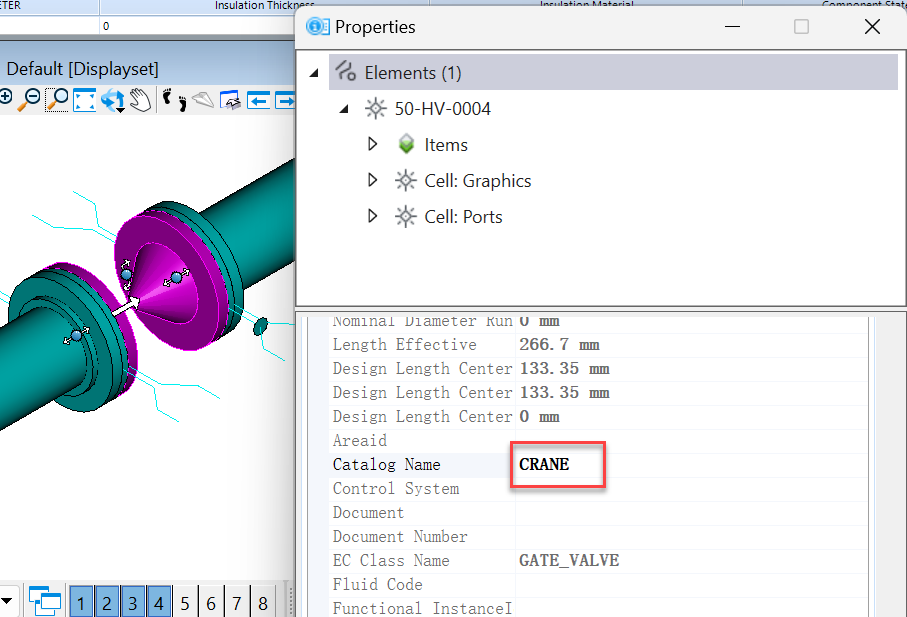

6.重启OPM软件，选择对应的工作空间以及工作集，绘制管线放置管件验证结果。
