【问题背景】

默认情况下支吊架坐标在轴测图中不可见。这篇wiki将介绍如何在OPIM中显示支吊架的坐标。

【操作步骤】

1.加载OpenPlant Isometrics Manager

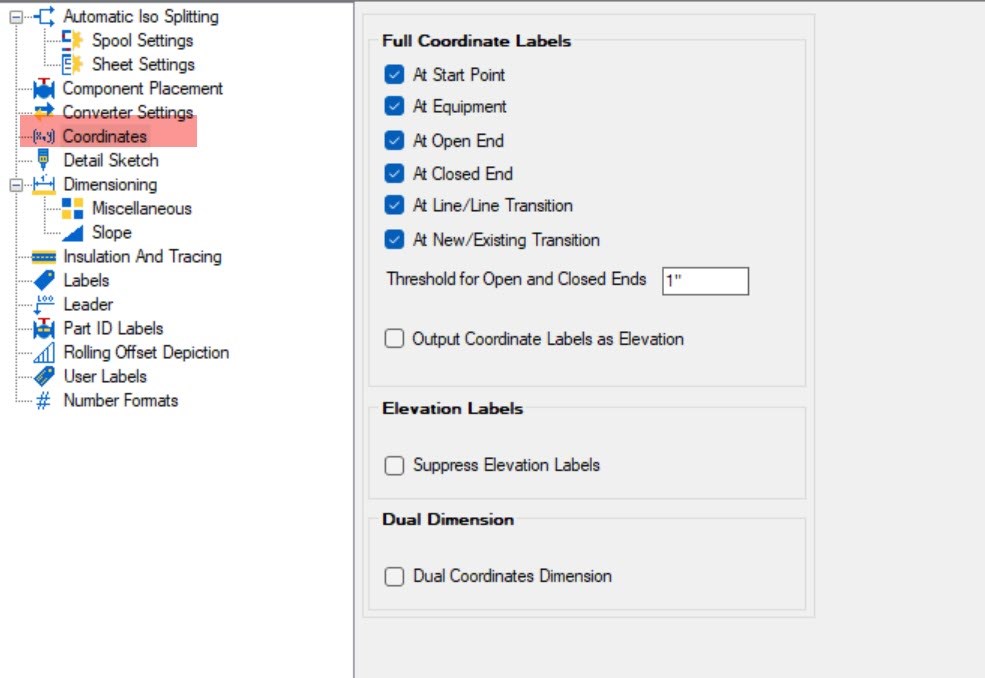

2.在坐标选项中按如下方法设置：

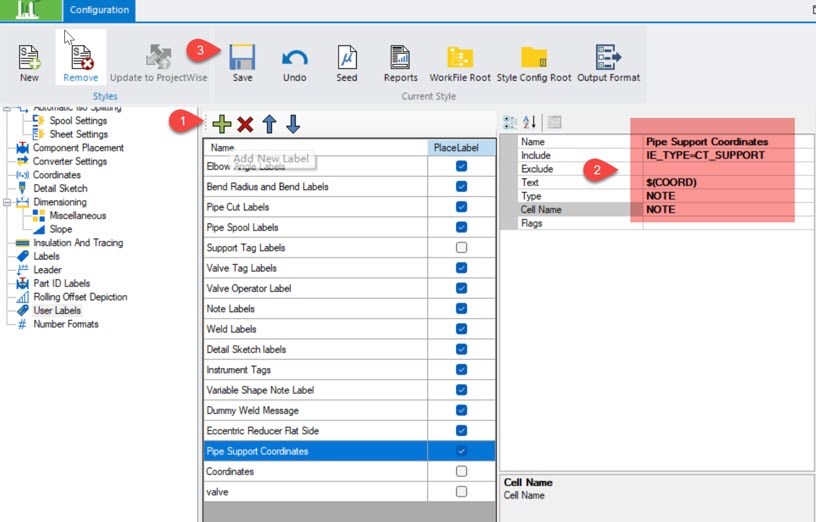

3.创建一个新的用户标签并且按如下方法设置值。

Name: Pipe Support Coordinates
Include: IE_TYPE=CT_SUPPORT
Text: $(COORD)
Type: NOTE
Cell Name: NOTE

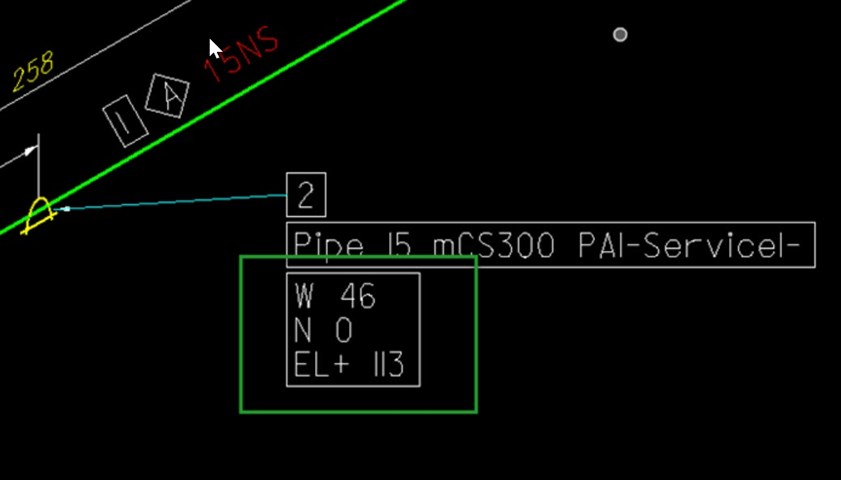

4.生成ISO图验证结果：
