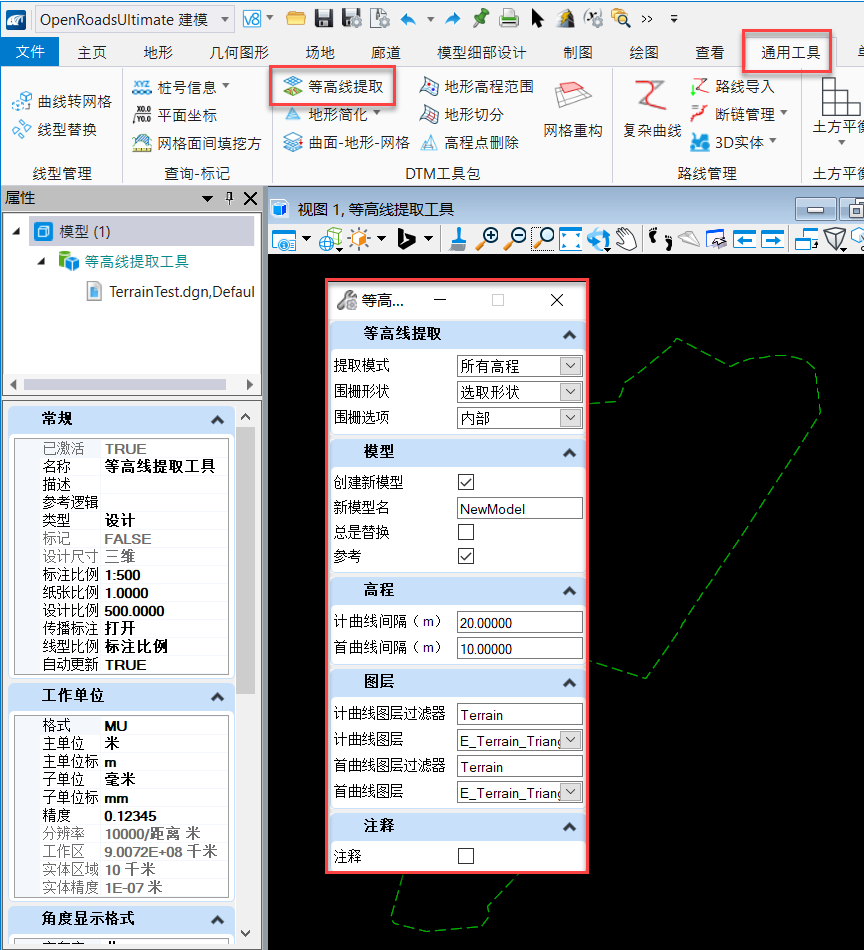

下面我来介绍一下等高线提取之所有高程的工具的各个参数以及使用方法。



等高线提取：

提取模式：包含所有高程，固定高程，高程范围。根据所选择的提取模式，工具选项会发生相应变化。

围栅形状：包含“绘制图形”，“选取形状”和“无”。其中“绘制图形”指的是手动绘制封闭多边形，左键确认下一个点，封闭边界的捕捉精度为1m，代表当下一个点距离起点不超过1m的时候，该多边形会呈现封闭高亮，手动绘制多边形仅支持折线；“选取形状”指的是选择封闭多边形；“无”选项将会将选定的整个地形的等高线提取。

围栅选择：包含“内部”和“外部”。“内部”指的是提取范围内的等高线，“外部”指的是提取范围外的等高线。

模型：

创建新模型：勾选“创建新模型”，“新模型名”将会激活，提取的等高线将会放置在该Model中，如果不勾选创建新模型，“新模型名”将会灰显，提取的等高线将会放置在当前Model中。

总是替换：勾选“总是替换”，指的是如果当前Dgn内已经有Model的名字与4中“新模型名”一致，则新建的Model仍然采用该名称并替代原有的Model。

参考：勾选“参考”,提取的等高线Model将会参考到当前Model，不勾选“参考”,提取的等高线Model将不会参考到当前Model

高程：

计曲线间隔：指代的是计曲线的间距

首曲线间隔：指代的是首曲线的间距

图层：

计曲线图层过滤器：用于筛选计曲线所在的图层，可以键入图层的全部名称或者部分名称，在下方的“计曲线图层”下拉列框中选择相应的图层。可用于筛选的图层来自于当前Dgn以及ORD链接的Dgnlib。

计曲线图层：选择计曲线所在图层

首曲线图层过滤器：用于筛选首曲线所在的图层，可以键入图层的全部名称或者部分名称，在下方的“首曲线图层”下拉列框中选择相应的图层。可用于筛选的图层来自于当前Dgn以及ORD链接的Dgnlib。

首曲线图层：选择首曲线所在图层

注释：

注释：给等高线添加注释信息。
