当在Hammer中进行瞬态分析时，只看最大和最小瞬态压力（比如查看属性表、数据表等）可能不够，因为它们不能提供瞬态发生的完整过程。某些情况下你可能会对一些结果感到怀疑，这时候你就需要利用动画来直观的查看整个瞬态时间发生的全过程，验证结果的准确性。在剖面图中对瞬态事件进行动画播放，可以更直观的看到瞬态事件中到底发生了什么，还可以看到瞬态压力波的相互作用以及波的反射，管道内空腔是怎么形成和破灭的。

怎么生成剖面图？

     1）在计算hammer之前，需要先创建你想要查看的剖面图路径，剖面图路径包含所有你想要查看的管路要素，创建完成之后在剖面图管理器中可以对剖面图进行高亮，检查路径是否正确。

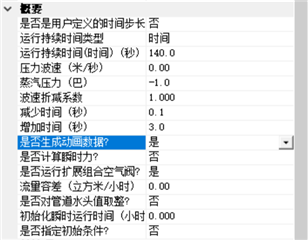

     2）打开计算选项，在瞬时解算器中，把“是否生成动画数据？”改成“是”。

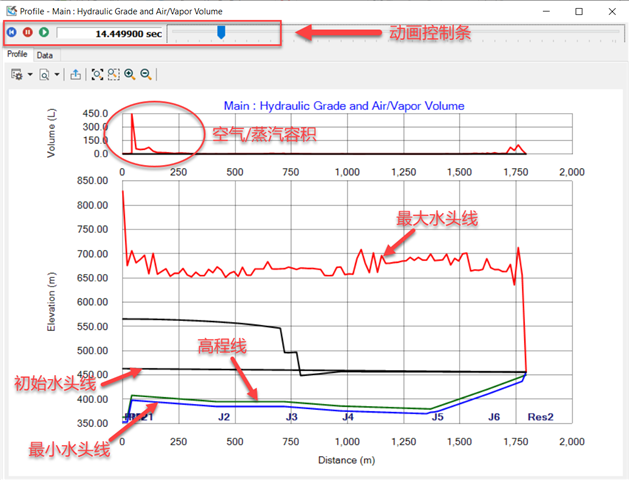

     3）计算完成之后打开瞬时结果查看器，在第一个页面“剖面图”里选择剖面图路径，图表类型选择“水力坡度和空气/蒸汽容积“，打开剖面图，如下图所示。点击顶部的播放按钮或者手动拖动时间条，可以看到每个时间间隔的结果，帮助你更好的了解管路中到底发生了什么。



       如果要控制动画的速度，可以点击左上角的设置，剖面图选项，修改“动画频率“。

     4）你还可以打开第二个数据表页面，能够看到与剖面图对应的管路计算点上的具体结果，如最大最小水力坡度，最大空气蒸汽容积等。

     5）可以选择查看其他剖面图的图表类型，比如”压力和空气/蒸汽容积”，“水力坡度“，“流速“，查看最大压力和最小压力等数据。
