如何在OpenPlant PID的阀门标签中添加自定义属性如PIPELINE_NUMBER


【问题背景】

本文将介绍用户如何在阀门类别上添加管道编号，并在阀门标签中使用该编号。对于这个例子，我们将创建一个属性PIPELINE_NUMBER。

【操作步骤】

1、启动 Bentley Class Editor.

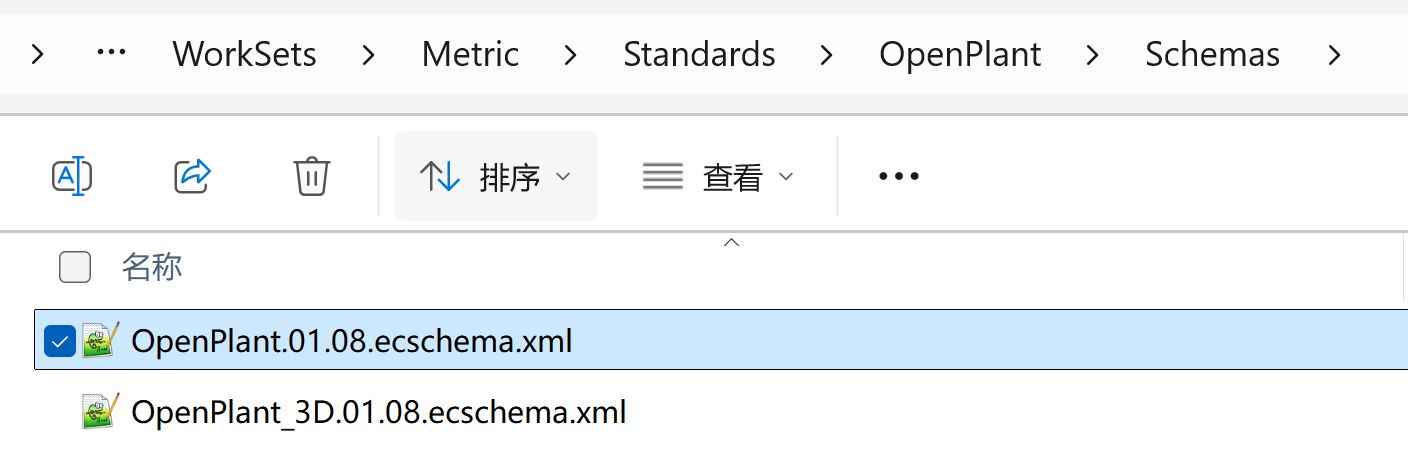

2、加载主Schema： OpenPlant.01.08.ecschema.xml并添加附加Schema: OpenPlant_Supplemental_Tagging.01.08.ecschema.xml

图形用户界面, 应用程序AI 生成的内容可能不正确。

图形用户界面, 文本, 应用程序, 电子邮件AI 生成的内容可能不正确。

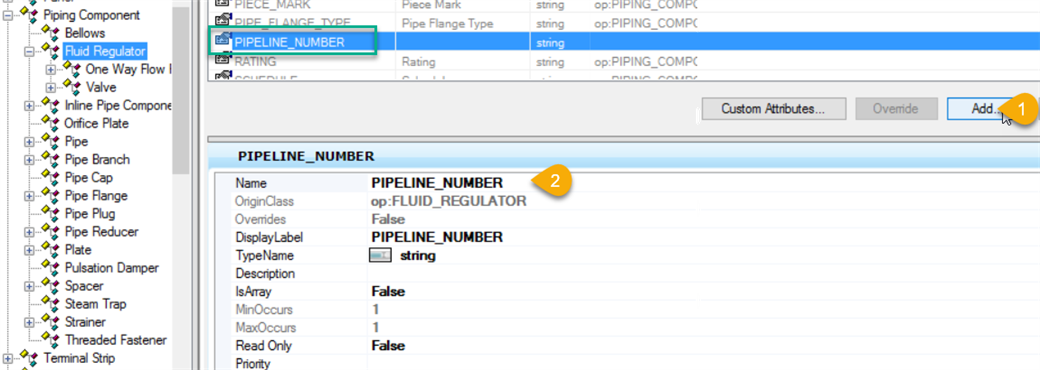

3、定位到类Fluid Regulator。 添加属性 ‘PIPELINE_NUMBER’ 并按下图内容输入

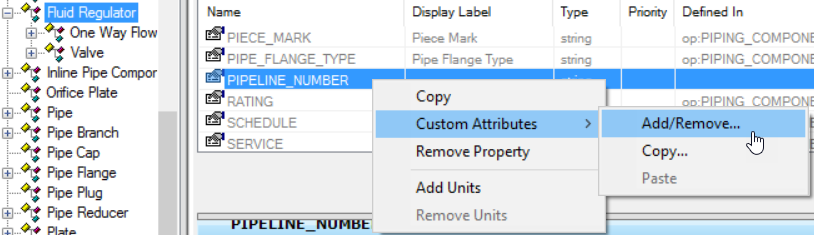

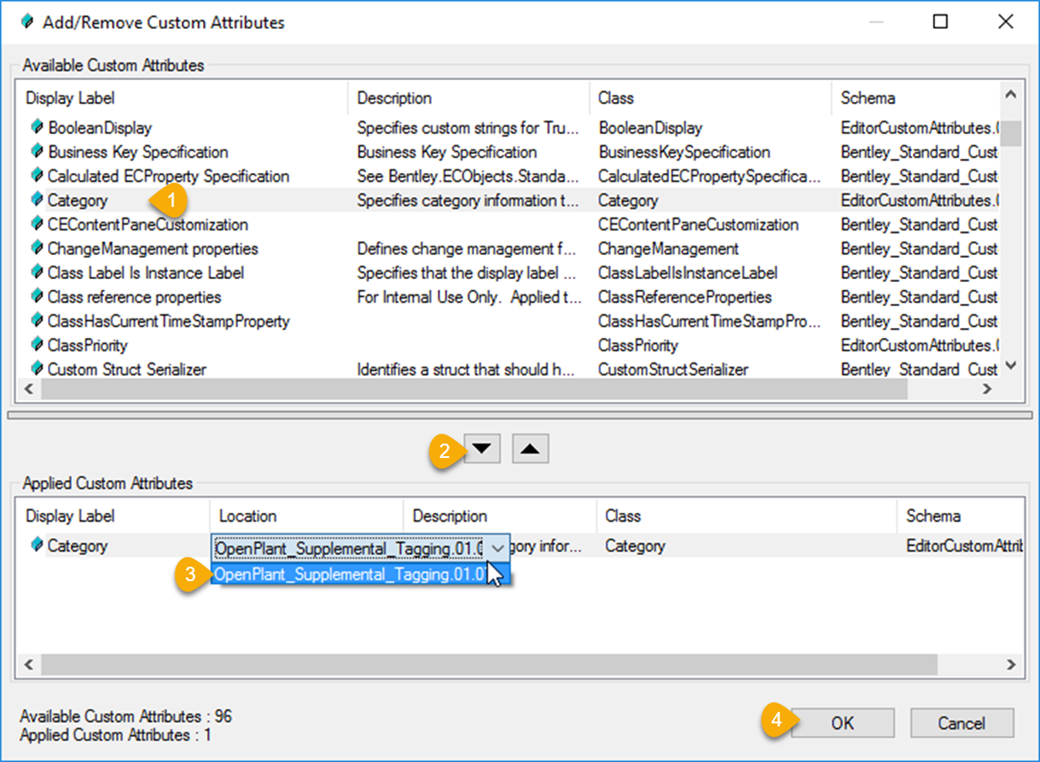

4.添加 自定义属性 ‘Category’ 到属性PIPELINE_NUMBER

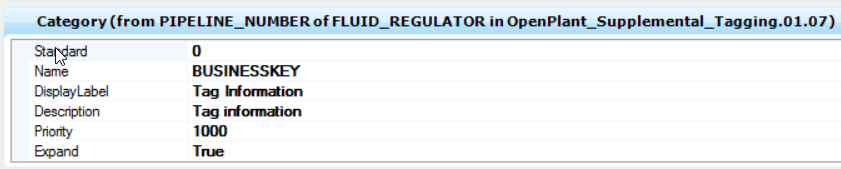

5.按下图内容输入 Category

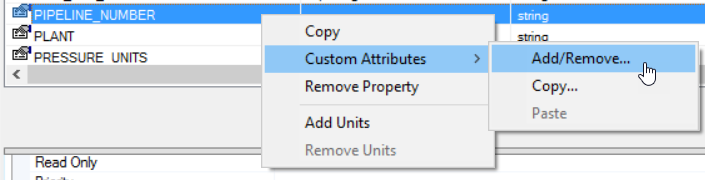

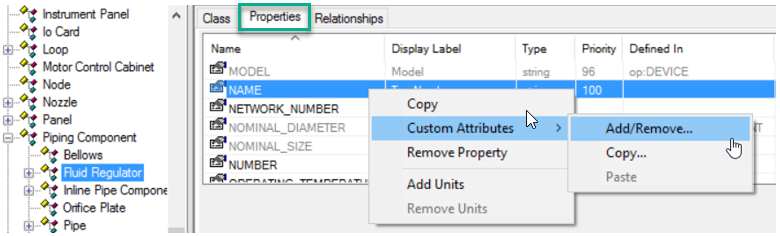

6.切换到“属性”选项卡，然后选择“添加/删除”以在NAME属性上添加自定义属性，如下所示。

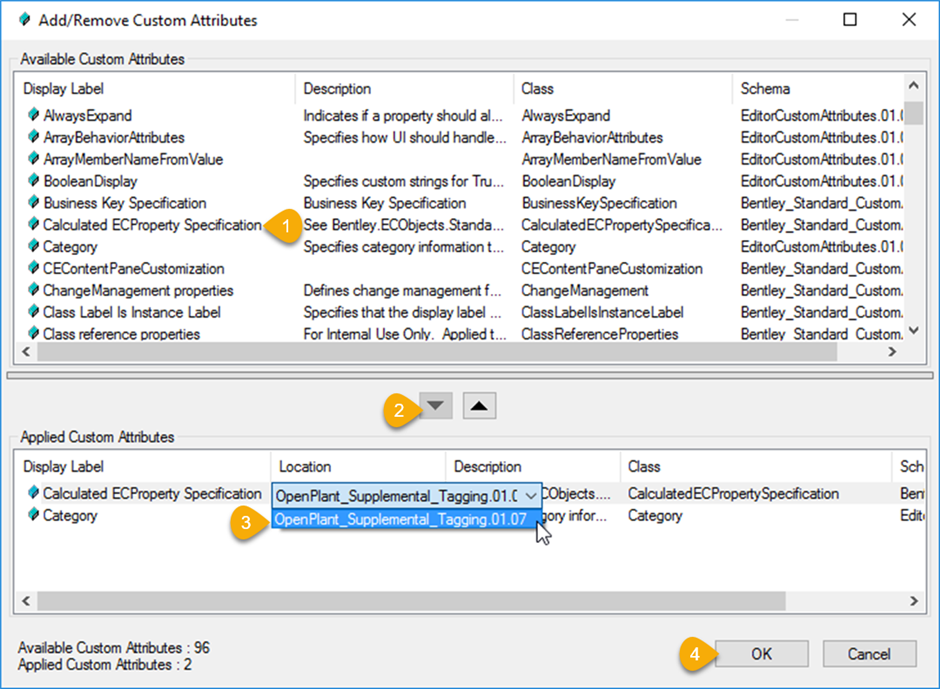

7.在NAME属性上添加“Calculated ECProperty Specification”自定义属性

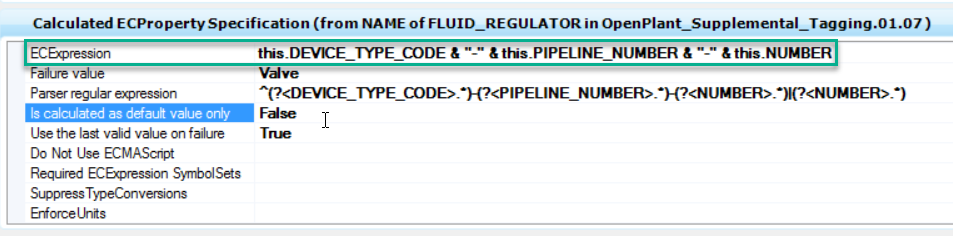

8.更改 Expressions如下图所示

ECExpression：this. DEVICE_TYPE_CODE & “-“ & this.PIPELINE_NUMBER & “-“ & this.NUMBER
Parser regular expression : ^(?<DEVICE_TYPE_CODE>.*)-(?<PIPELINE_NUMBER>.*)-(?<NUMBER>.*)|(?<NUMBER>.*)

9.关闭Schema: OpenPlant.01.08.ecschema.xml

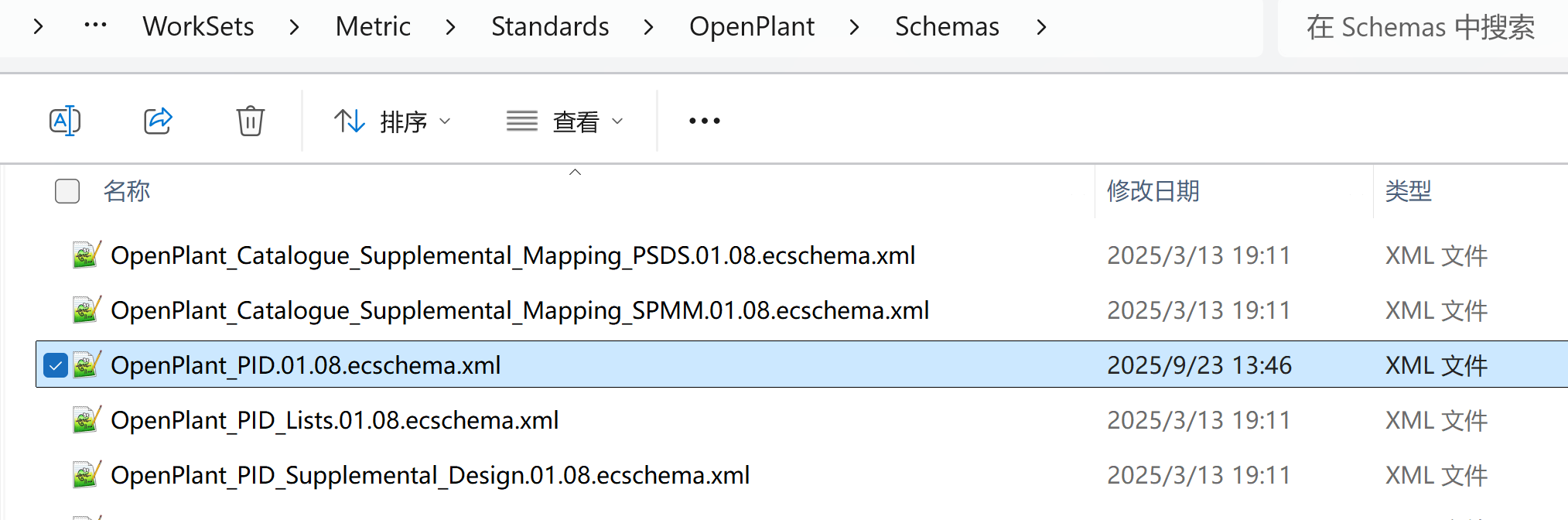

10.打开PID主Schema：OpenPlant_PID.01.08.ecschema.xml和附加Schema: OpenPlant_PID_Supplemental_Design.01.08.ecschema.xml

图形用户界面, 文本, 应用程序, WordAI 生成的内容可能不正确。
11.导航到“Pipeline”类下并选择“ NUMBER”属性

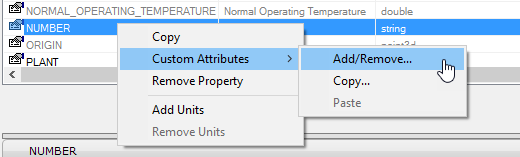

12.点击NUMBER 属性. 鼠标右键选择Custom Attribute> Add/Remove.

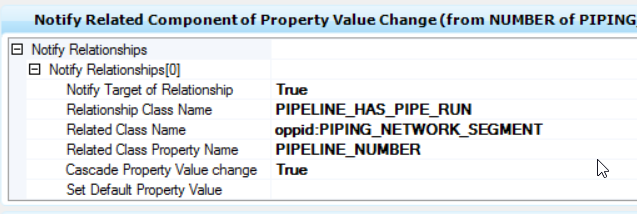

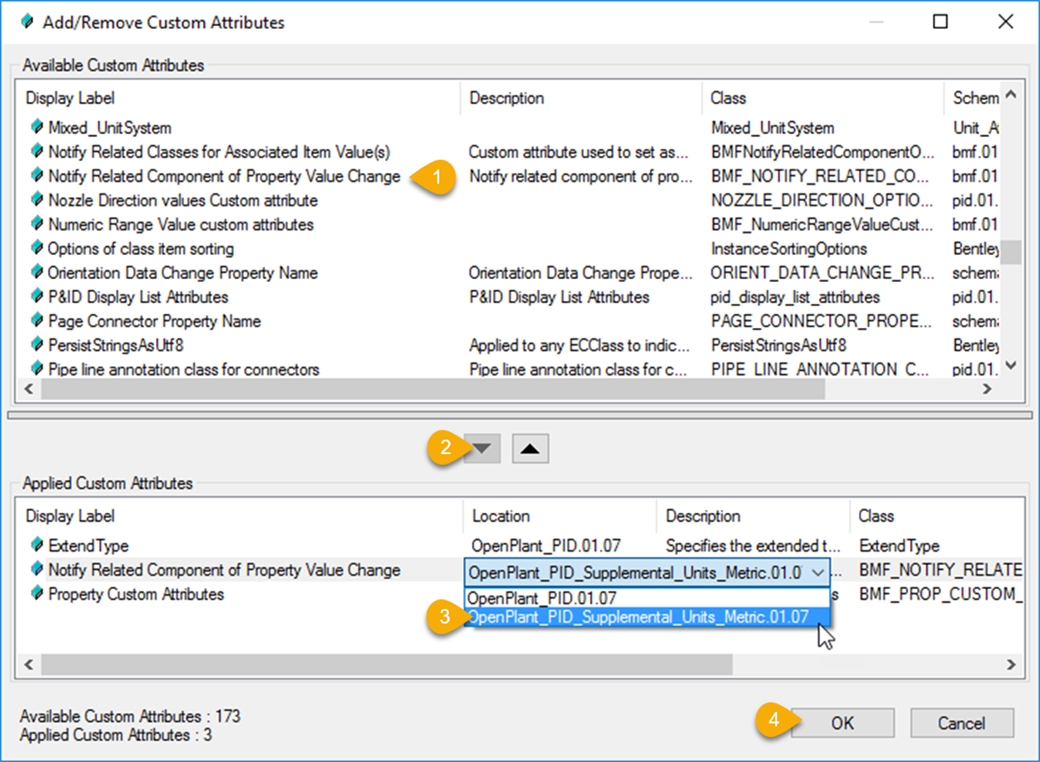

13、添加Notify Related Component of Property Value Change



14、按照下图录入相关内容。

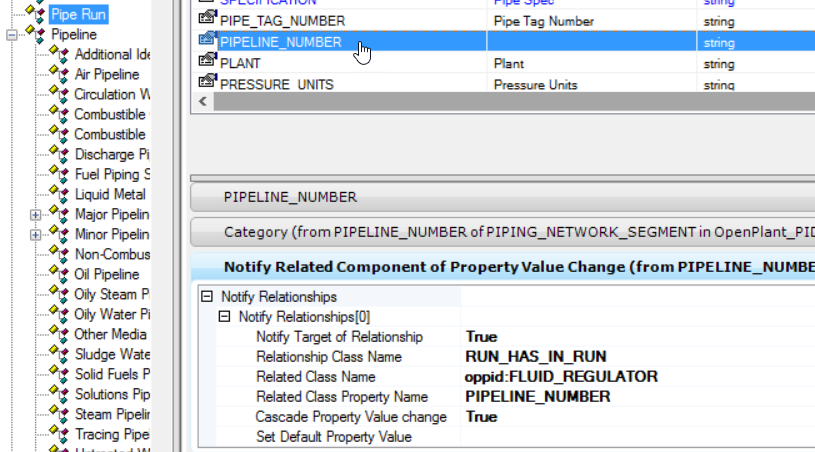

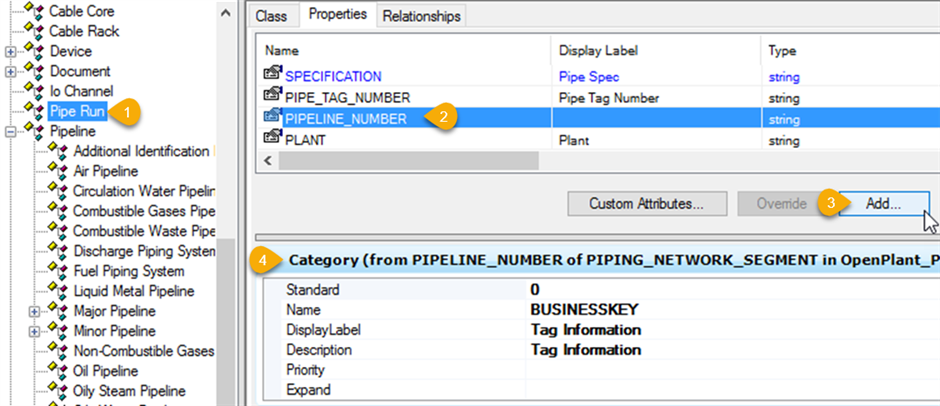

15、切换到 PIPE RUN 类然后添加属性PIPELINE_NUMBER



16、按之前同样的操作添加Notify Related Component of Property Value Change




17、按照下图录入相关内容

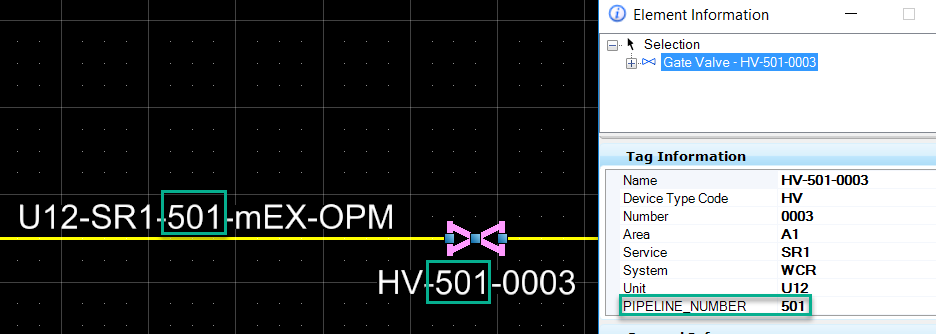

18、保存所有设置，启动PID验证结果
