【问题背景】

FLOW_FLAG（流向标记）是开箱即用工作集中已存在的类。若用户需要使用该类，需为其创建新单元，并添加必要的标注。

【操作步骤】

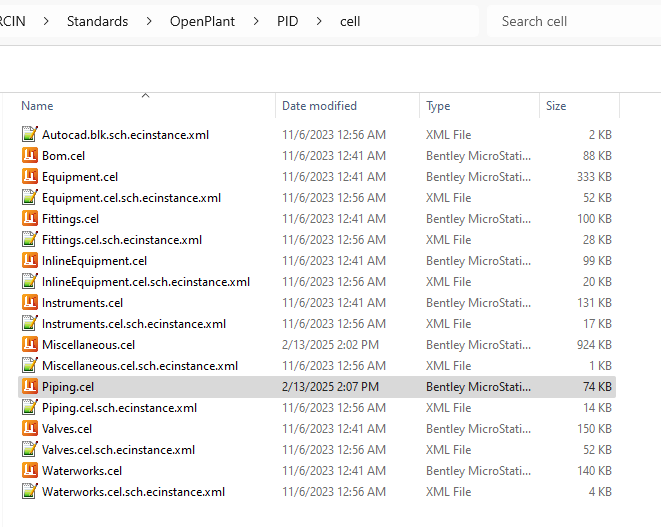

1、从你的工作集标准路径中，使用 OpenPlant PID 打开 Piping.cel。

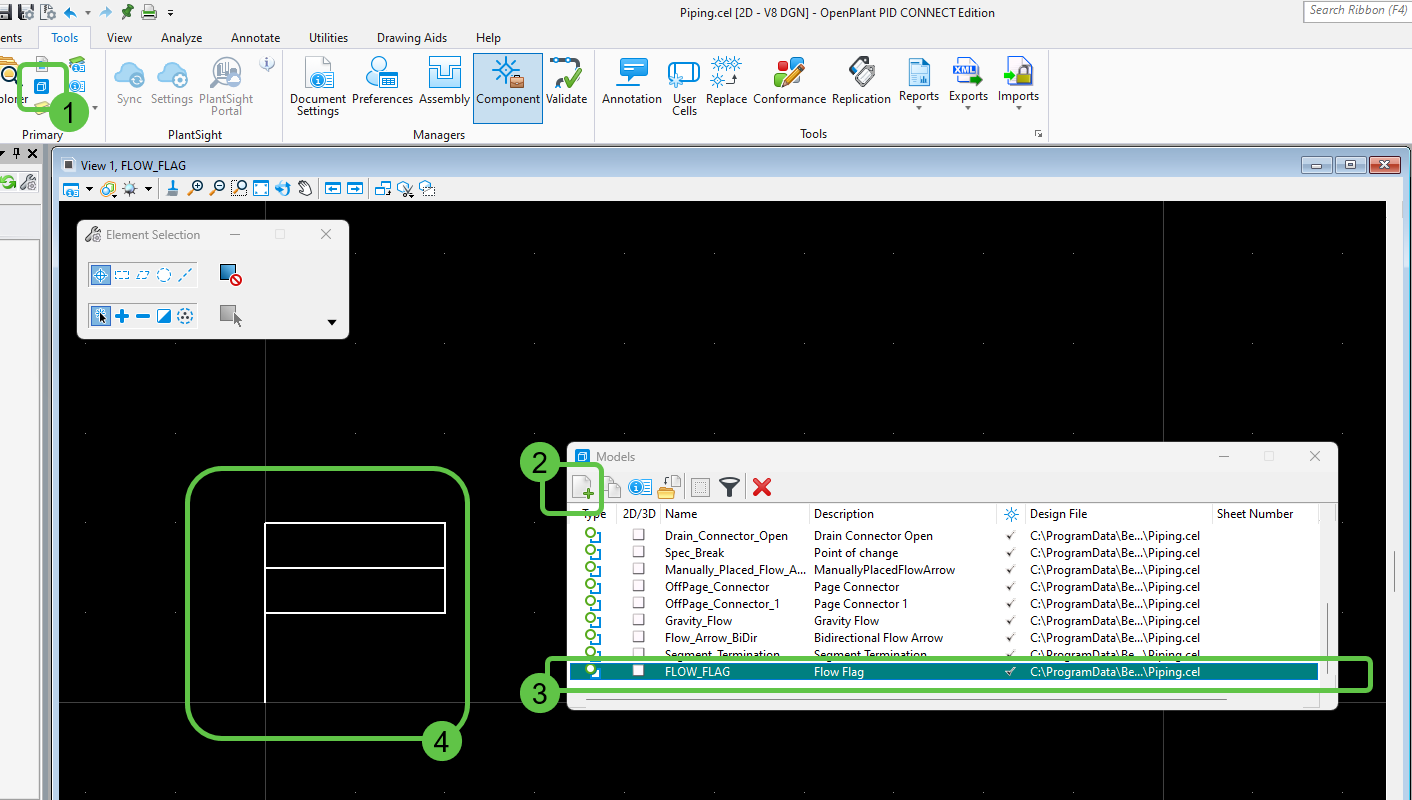

2、创建一个新模型，然后绘制 FLOW_FLAG 标注类所需的图形。（以ACS零点为基准）

3、启动 OpenPlant 类编辑器，打开 OpenPlant_PID.01.08.ecschema.xml，并附加 OpenPlant_PID_Supplemental_Design.01.08.ecschema.xml。

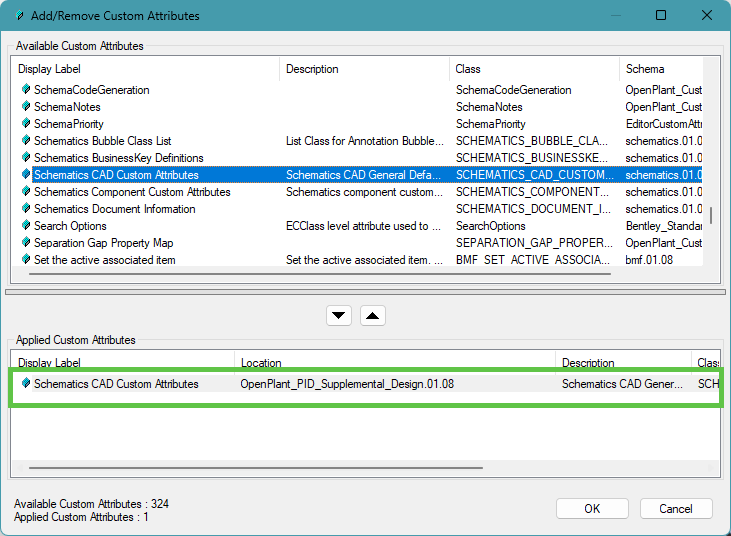

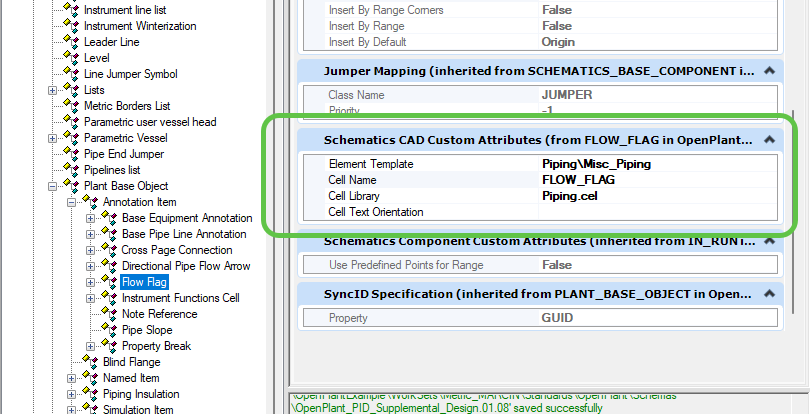

4、定位到 FLOW_FLAG 类，添加自定义属性 Schematics CAD Custom Attributes。

5、在添加的属性中填入对应配置信息。

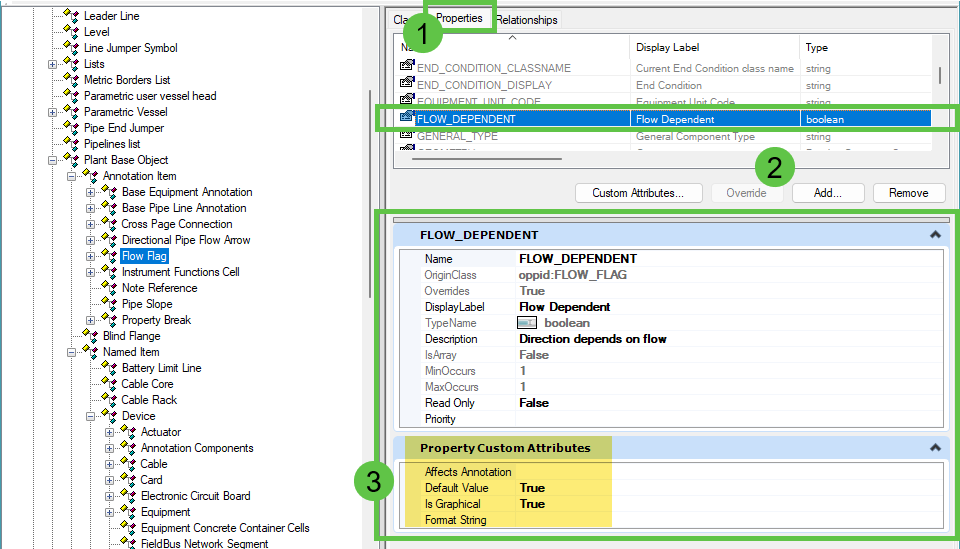

6、进入属性面板，找到 FLOW_DEPENDENT 属性。

7、检查该属性是否与参考图中的属性一致；若不一致，覆盖并修改至匹配，使流向标记可随流向自动改变方向。

8、保存架构（Schema）。

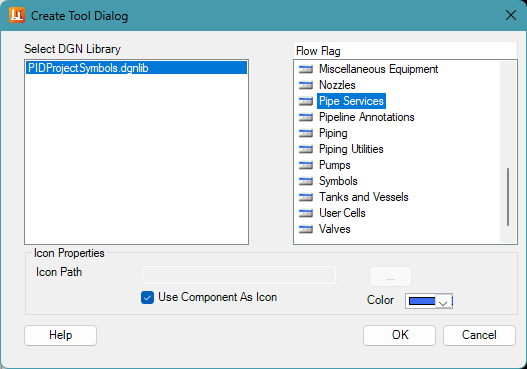

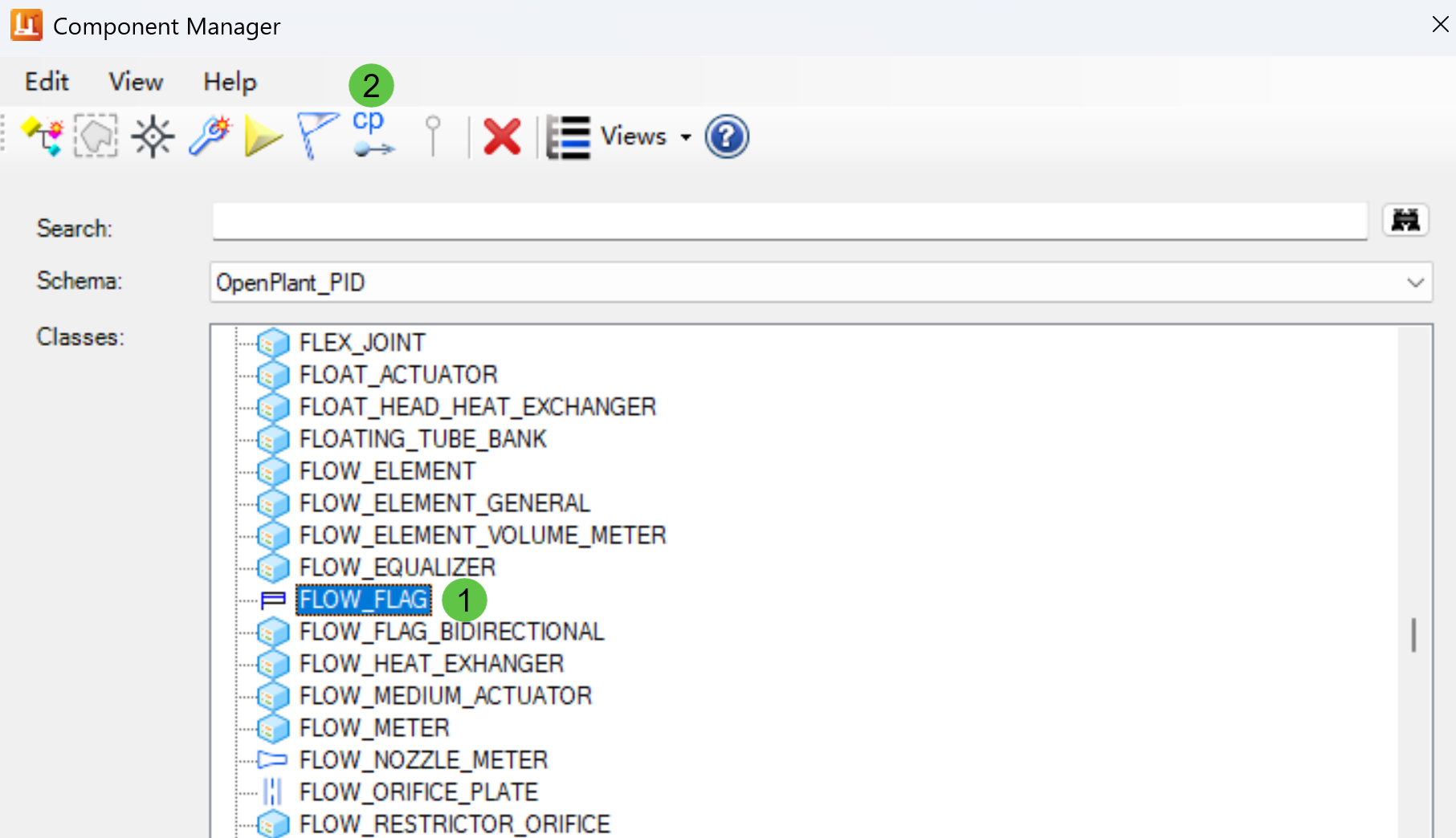

9、在 OpenPlant PID 中打开一个空白 DGN 文件，进入组件管理器，找到 FLOW_FLAG 类，选择创建工具和图标。

10、将工具放置在指定位置或按公司标准放置，点击确定。

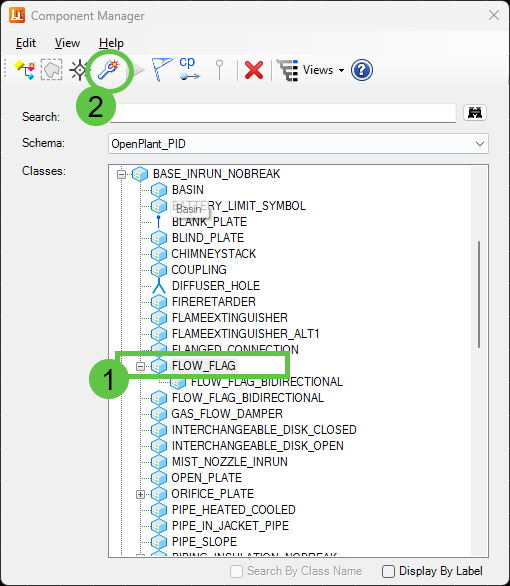

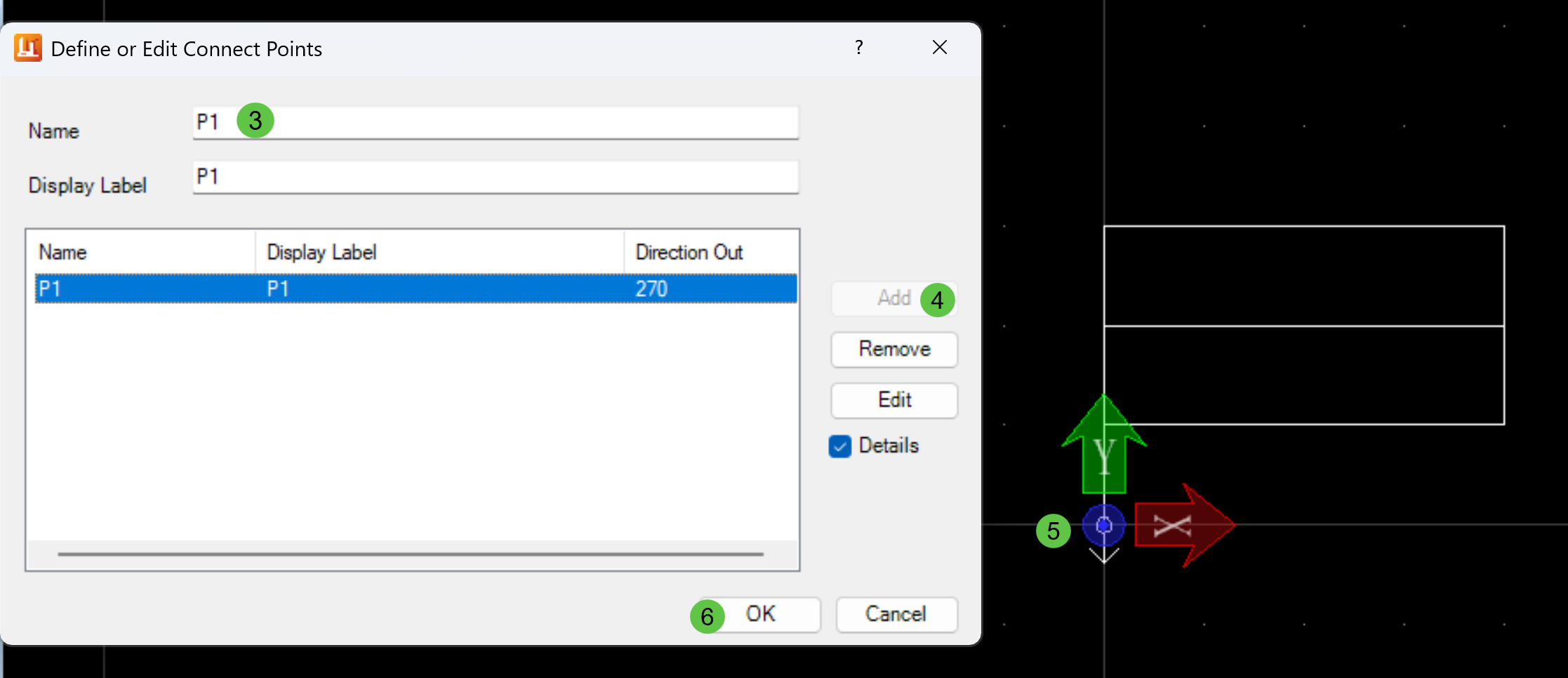

11、为FLOW_FLAG定义连接点。

12、检查图标是否创建成功。

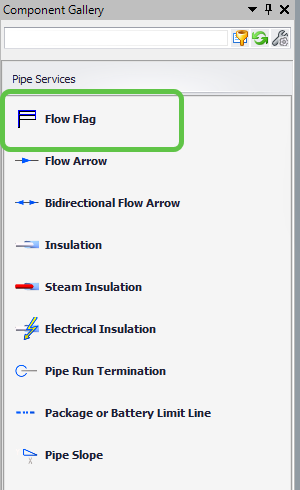

13、在空白 DGN 文件中测试放置流向标记。

参考资料

如需为 FLOW_FLAG 添加更多标注，可参考以下WIKI文档：
