ISO图如何实现轴网距离符号标注


【问题背景】

OPIM在出ISO图时，项目需求需要显示管道距离轴网距离的尺寸标注符号，此贴将介绍其解决办法。

同时可参考如何在ISO图中坐标更改为距离轴网的坐标系，参考链接：https://bentleysystems.service-now.com/community?id=kb_article&sysparm_article=KB0095464

【操作步骤】

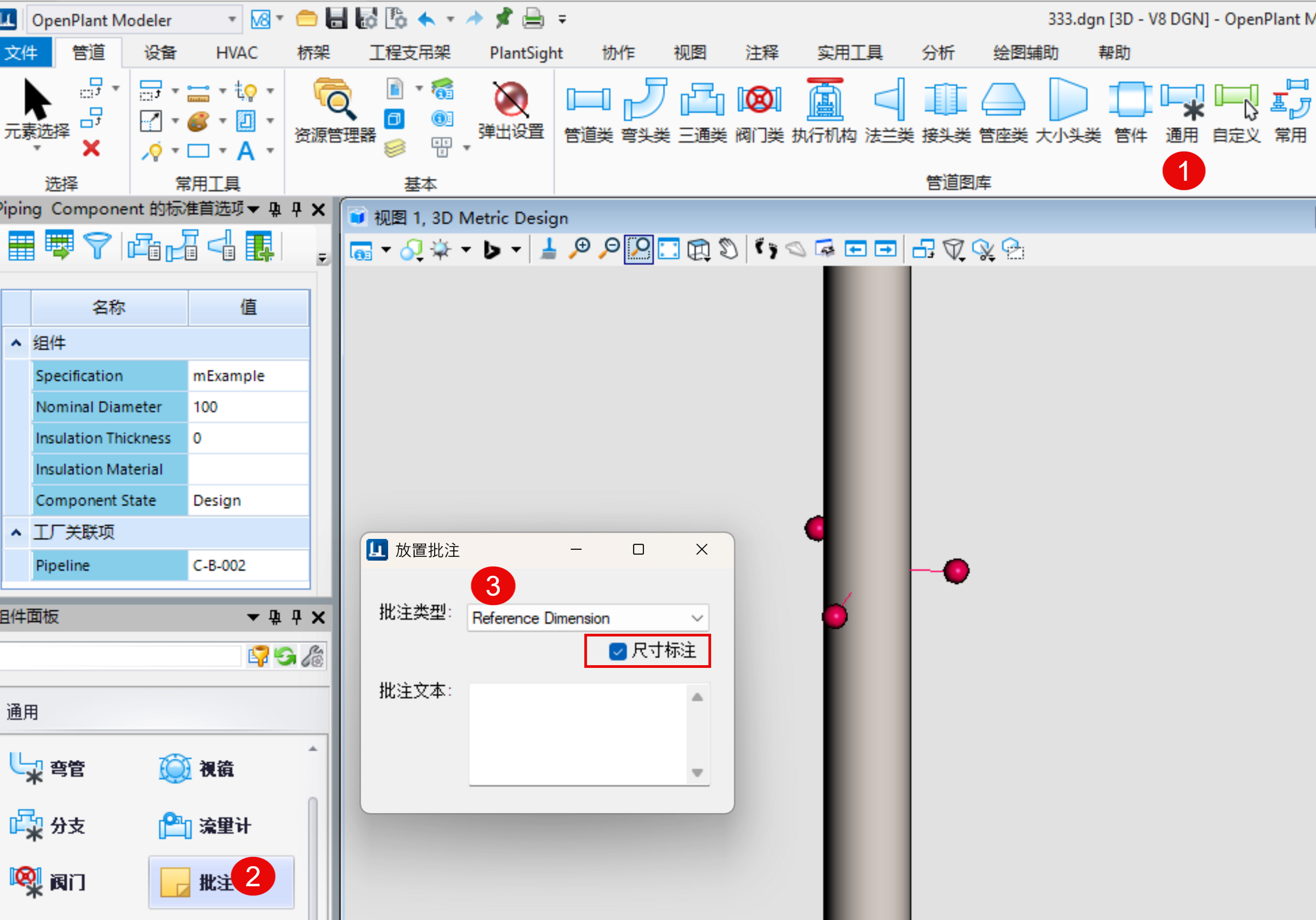

1.实现轴网尺寸标注需要在管道建模时手动放置批注到管道合适位置，放置流程参考下图：

图形用户界面, 应用程序, WordAI 生成的内容可能不正确。

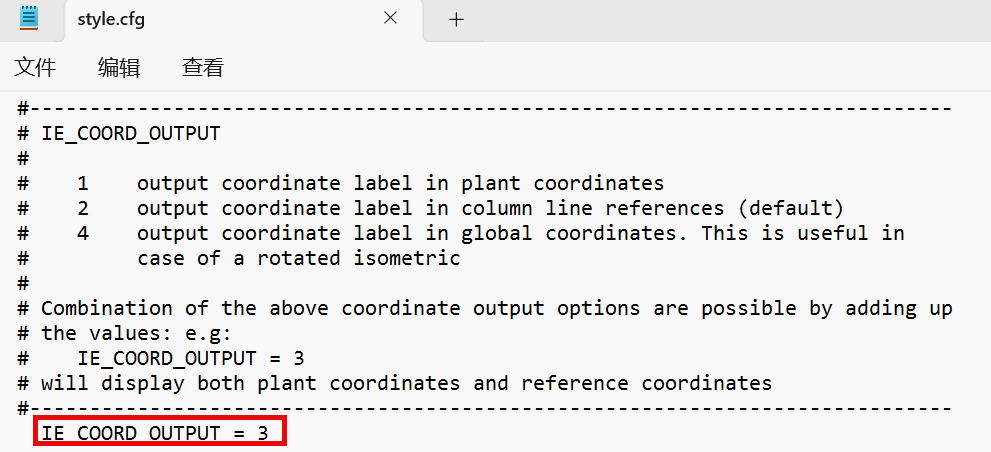

2.打开ISO样式配置文件的style.cfg文件中的个设置如下

图形用户界面, 文本, 应用程序AI 生成的内容可能不正确。

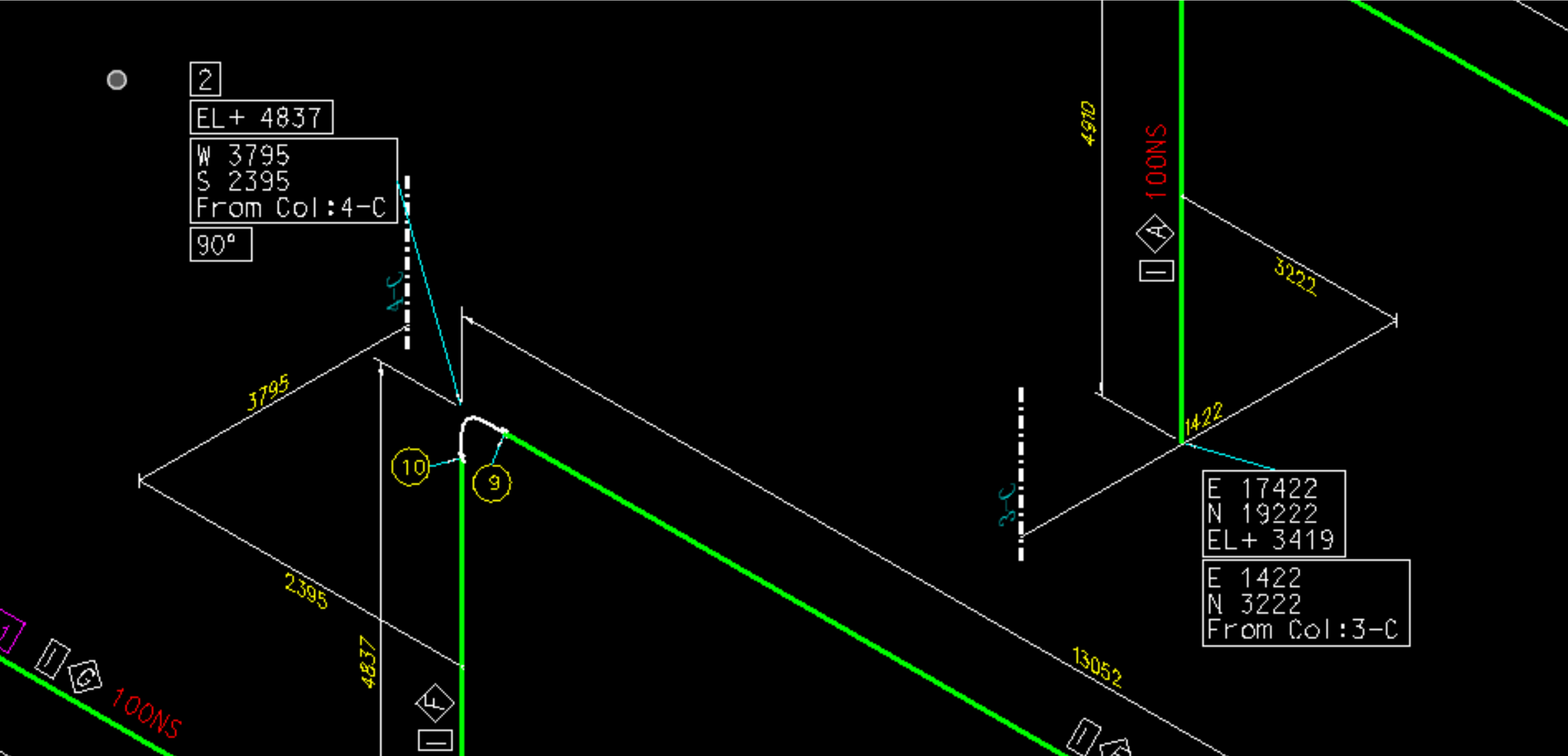

3.重新生成ISO图，效果如下

图示AI 生成的内容可能不正确。
