如何在OPIM中显示弯头的坐标


【问题背景】

默认情况下弯头坐标在轴测图中不可见。这篇wiki将介绍如何在OPIM中显示弯头的坐标。

【操作步骤】

1.加载OpenPlant Isometrics Manager

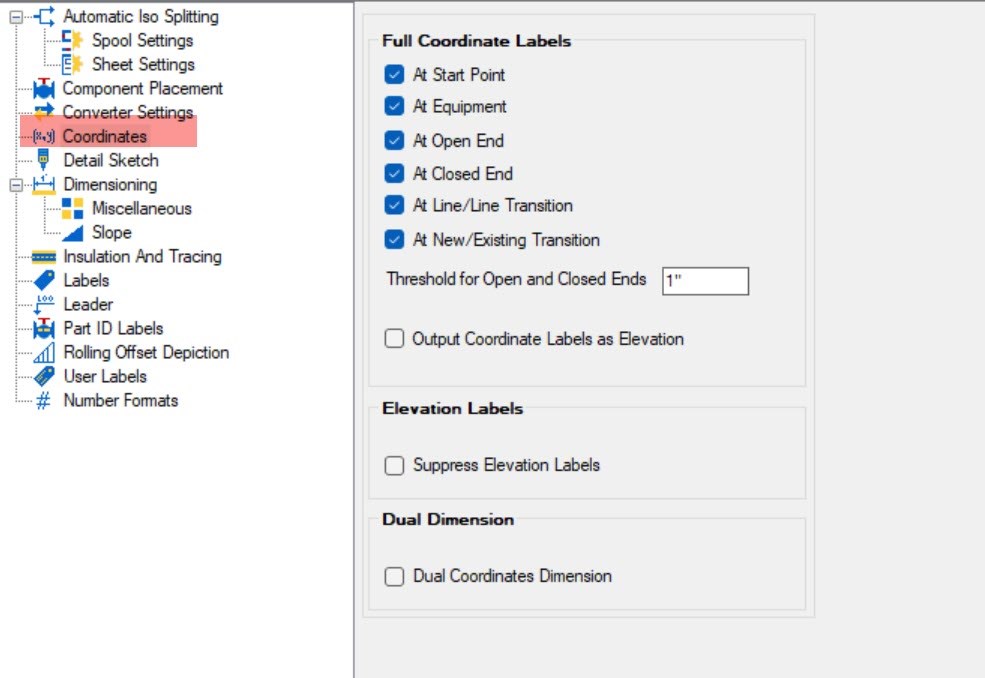

2.在坐标选项中默认设置如下：

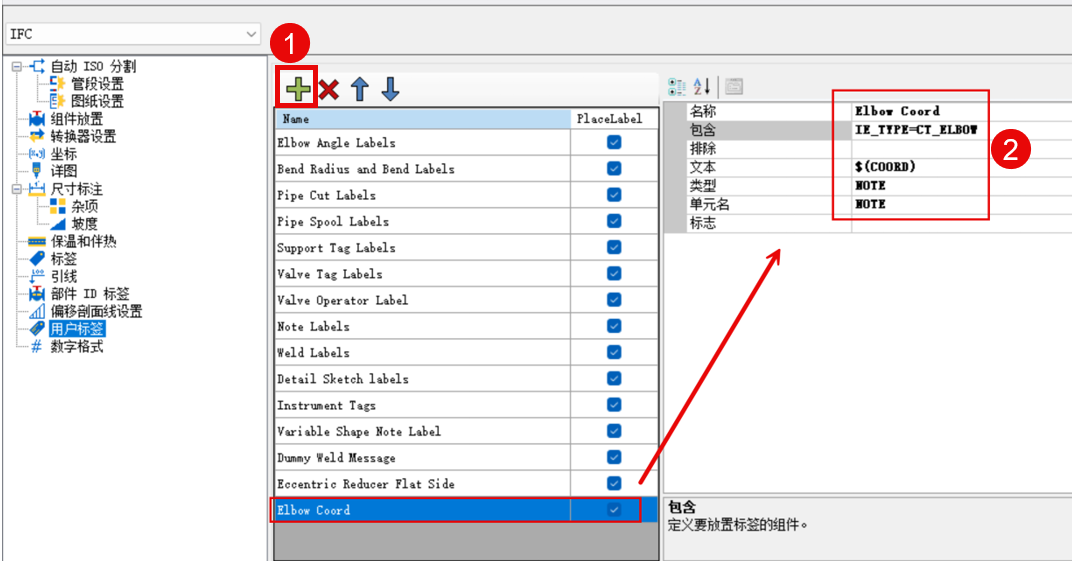

3.点击用户标签（User Labels），创建一个新的用户标签并且按如下方法设置值。

Name: Pipe Support Coordinates
Include: IE_TYPE=CT_ELBOW
Text: $(COORD)
Type: NOTE
Cell Name: NOTE

图形用户界面, 应用程序, 表格AI 生成的内容可能不正确。

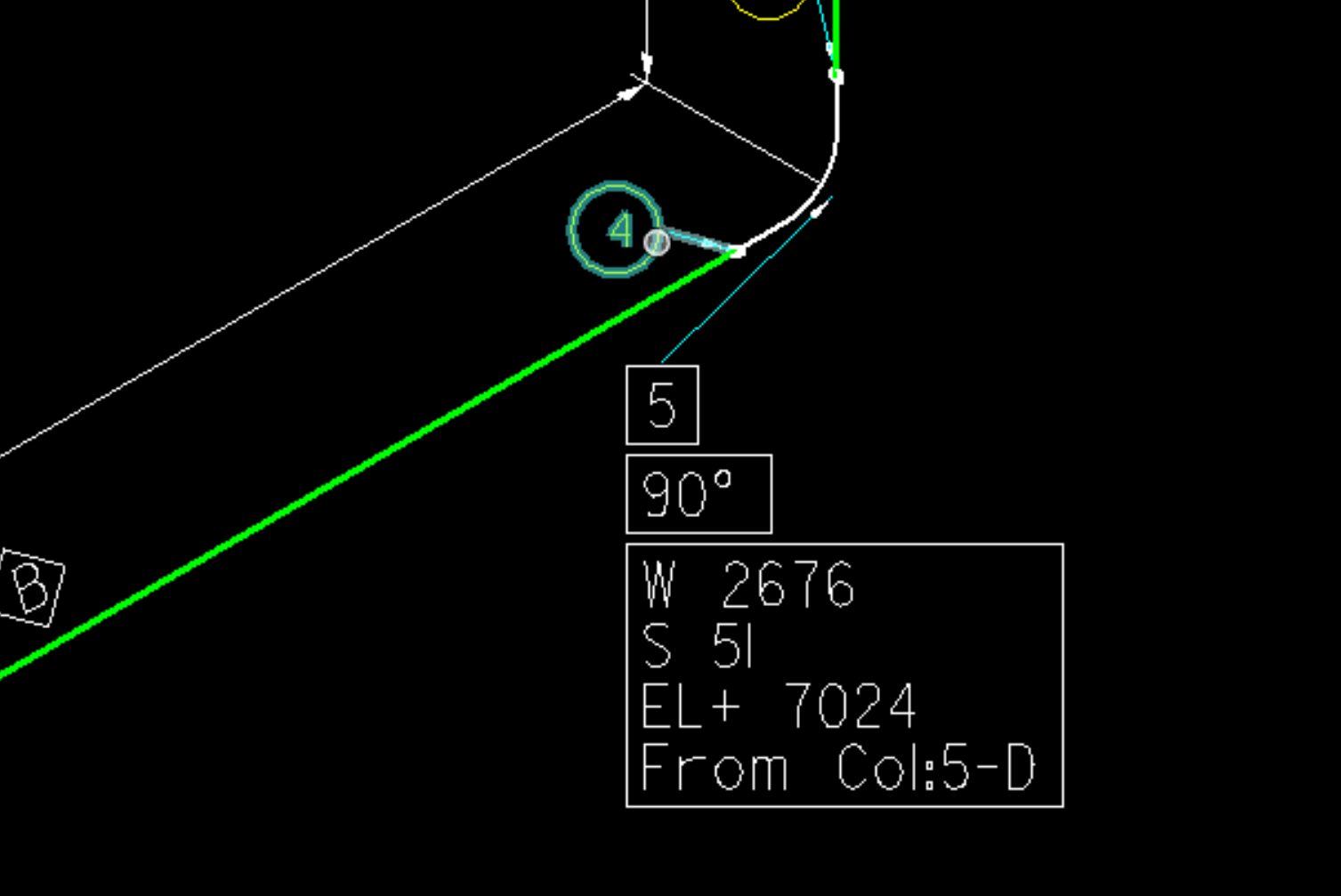

4.生成ISO图验证结果：
图示, 示意图AI 生成的内容可能不正确。
