OPIM出ISO图的公差设置


【问题背景】

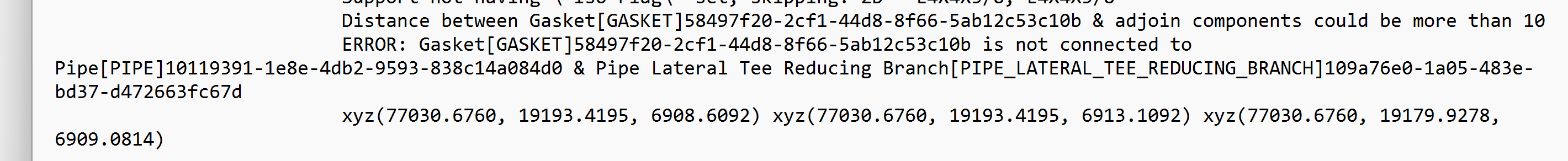

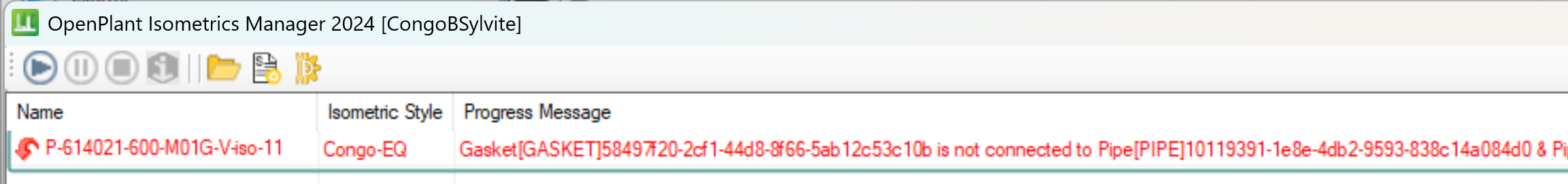

OPM中在管道布置时由于一些特殊情况会允许放置一些未对齐的拟合件，导致管件间连接需要加大公差才能通过连结性检查，但在OPIM出ISO图时会出现报错，此贴将介绍其解决办法。

【解决办法】

该报错产生的原因主要是OPM中的连接公差与ISO出图的公差为独立控制，调大OPM的连接公差后也需要同时调整OPIM中的连接公差。

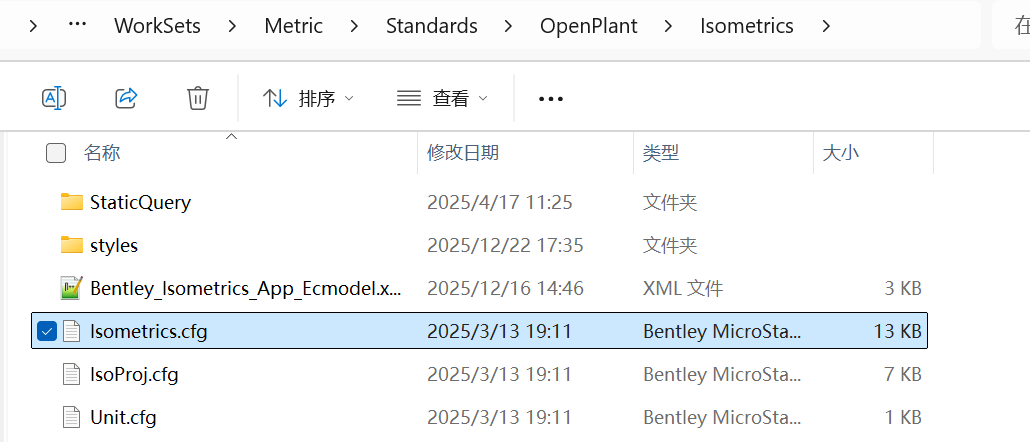

1.找到环境中的配置文件Isometrics.cfg，参考路径：C:\ProgramData\Bentley\OpenPlant 2024\Configuration\WorkSpaces\OpenPlantExample\WorkSets\Metric\Standards\OpenPlant\Isometrics

图形用户界面, 文本, 电子邮件AI 生成的内容可能不正确。

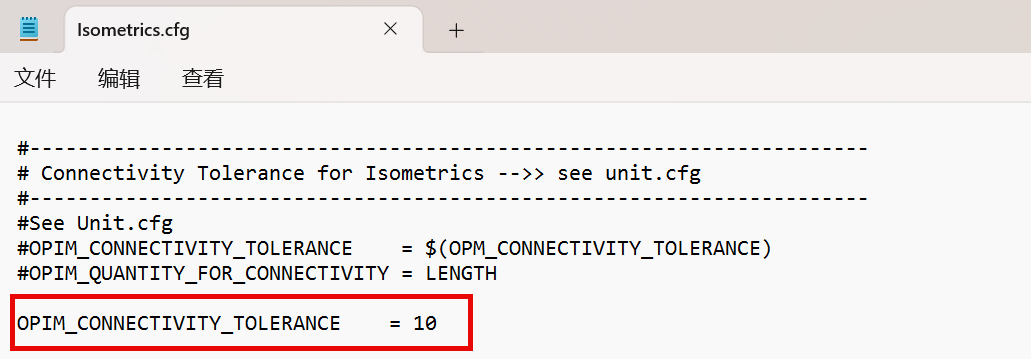

2.打开Isometrics.cfg文件，找到对应变量，如下图修改连接公差值：

图形用户界面, 文本, 应用程序, 电子邮件AI 生成的内容可能不正确。

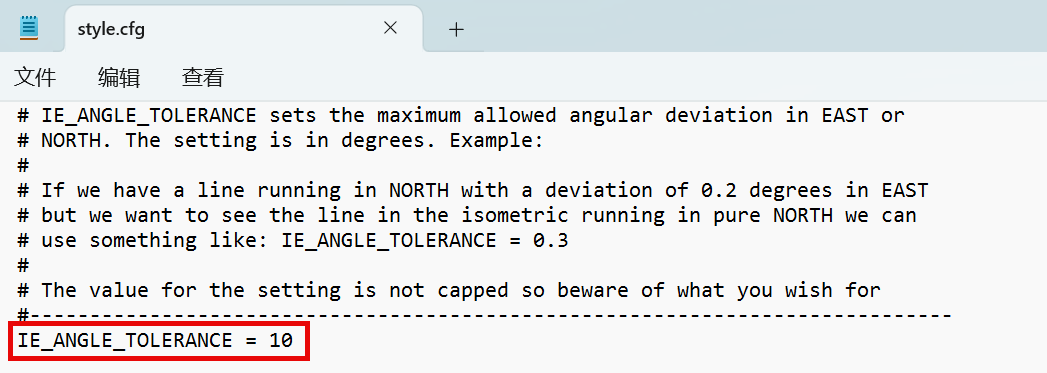

另外对于未对齐的拟合件，会产生小角度的角度公差，如果需要忽略这个小角度同时需要设置角度公差，找到配置文件style.cfg，参考路径：

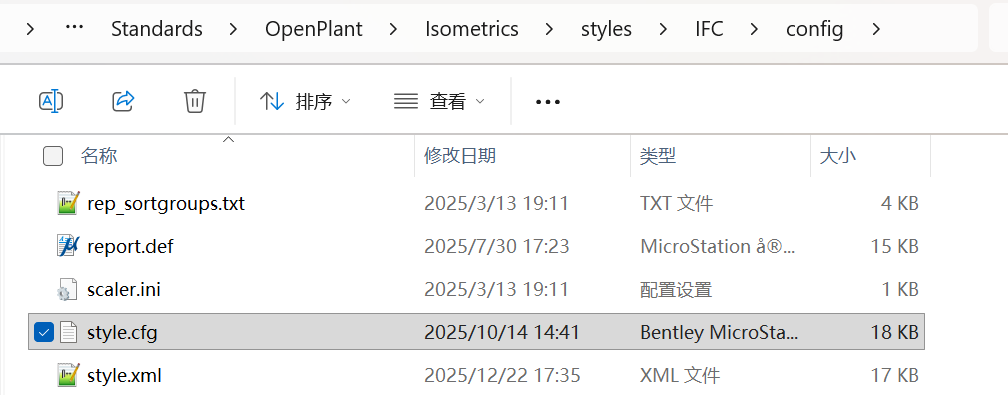

C:\ProgramData\Bentley\OpenPlant 2024\Configuration\WorkSpaces\OpenPlantExample\WorkSets\Metric\Standards\OpenPlant\Isometrics\styles\IFC\config

图形用户界面, 文本, 应用程序, 电子邮件AI 生成的内容可能不正确。

文本AI 生成的内容可能不正确。
