在定义支座并为基础分配荷载之后，下一步是指定网格划分标准并对基础进行网格划分以进行分析。

程序允许用户控制网格的大小和形状。网格划分定义必须为筏板基础使用。独立基础和联合基础不需要指定网格划分标准。

如果将独立基础或联合基础作为有限元进行分析，程序会自动对其进行网格划分。

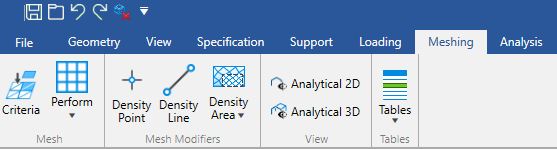

网格划分选项卡下提供以下工具：

1.网格：

a. 标准

b. 执行

a. 标准: 第一步是定义网格划分标准。点击“标准”按钮，显示“创建网格标准”窗口。

选择网格类型：四边形、三角形或四边形与三角形混合。四边形网格主要由四边形单元组成，但必要时也会包含一些三角形单元。

最大单元尺寸是网格单元在任何方向上的最大长度。最大尺寸越小，网格越密集。请注意，根据筏板的几何形状，更密集的网格并不总是能带来更准确的结果，同时还会增加处理时间。

优化级别可以在1到10之间，级别越高，网格越精确。

网格公差是网格引擎用于决定是否合并两个邻近节点的参数。较高的公差往往会促使邻近节点合并，从而减少节点之间的小间隙并简化模型。

指定标准

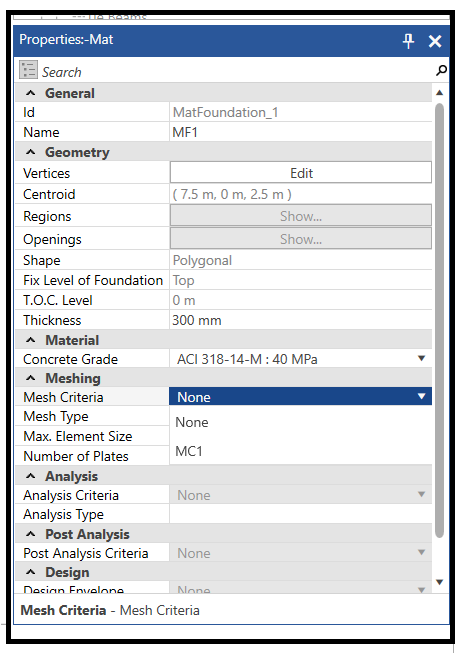

您可以创建多个网格划分标准，但每个筏板必须分配一个标准才能成功执行网格划分。点击筏板，在“属性：筏板”窗口中为其分配网格划分标准。

b. 执行网格划分

右键单击已分配网格划分标准的筏板，然后点击“执行网格划分”。或者，您可以点击菜单上的“网格划分”，将鼠标悬停在“执行”按钮上，然后点击“选定对象”或“全部”。“全部”允许您对所有可用的筏板进行网格划分。



2. 网格修改器： 网格修改器有助于根据用户需求修改网格大小和形状。

可以在基础上添加密度点、密度线和密度区域来修改网格大小和形状。程序会参考这些修改器，调整网格大小和形状以更新网格。

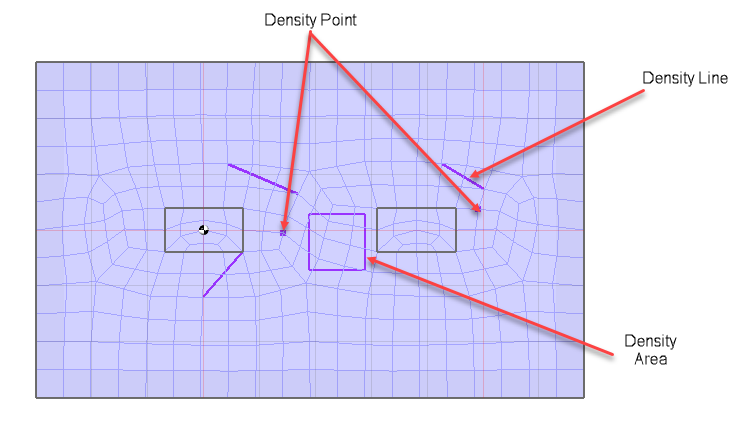

如果用户希望在局部获得更精细的网格以得到更精确的分析值，这些修改器会有所帮助。请参考下面显示带有修改器的筏板网格的截图。

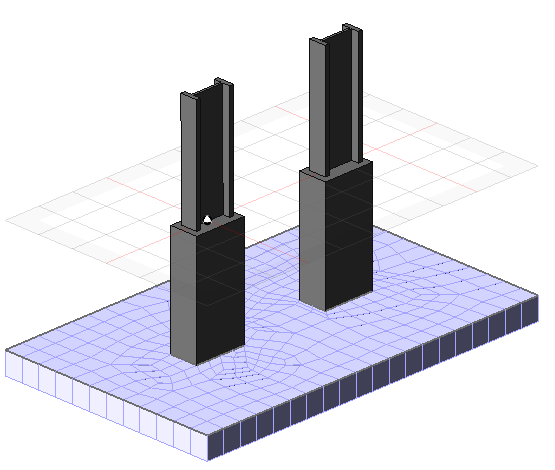

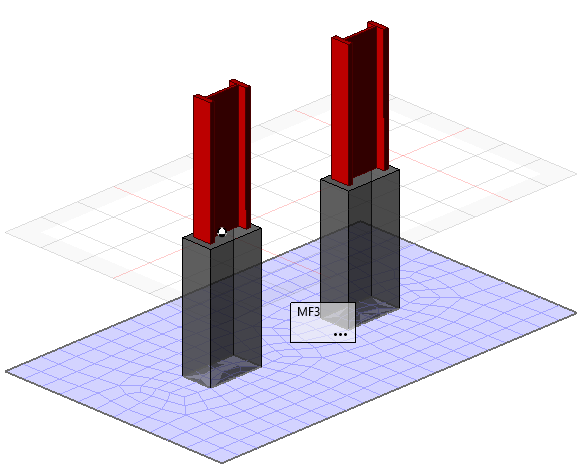

执行网格划分后，网格更新如下：

添加后，密度点、线和区域在单元上对用户可见。

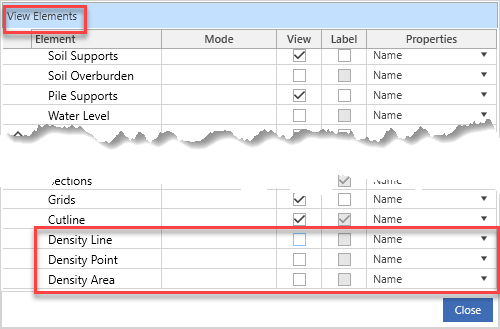

用户可以使用“视图元素”选项卡隐藏这些修改器。

3. 视图 (分析性2D和3D视图)： 可以在2D和3D视图中查看选定单元的网格。

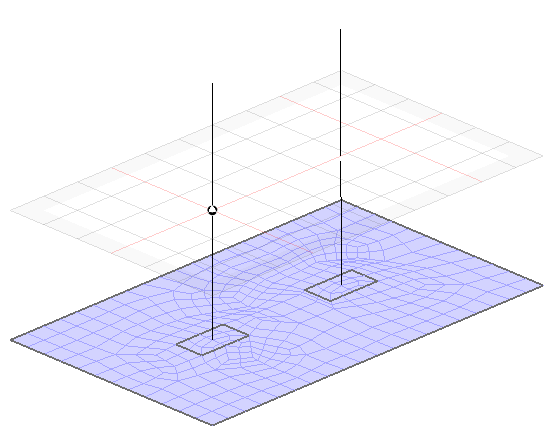

2D视图

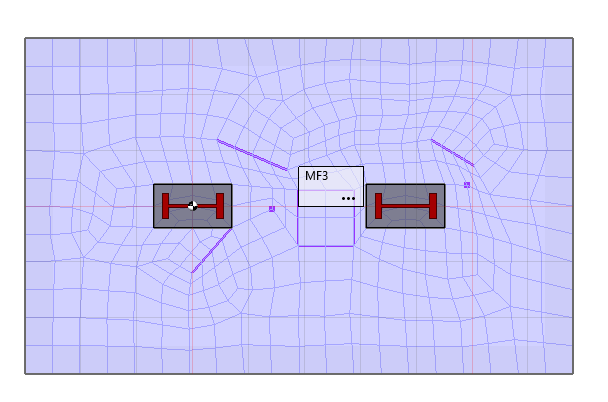

3D视图



4. 表格: 表格下提供了有关分析构件、网格标准、网格节点、板、点支座分配和构件释放的信息。

选择这些点后，与其相关的信息会在屏幕底部的消息中心选项卡附近显示给用户。
