几何选项卡下关于筏板基础的详细说明：

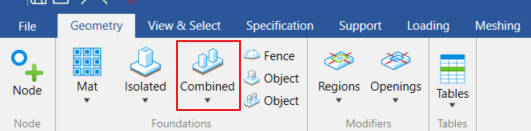

基础（Foundations）选项包含筏板（Mat）、独立（Isolated）和联合（Combined）子选项。

Combined（联合）——用于创建联合基础，可通过点、对象和对角线等选项生成。

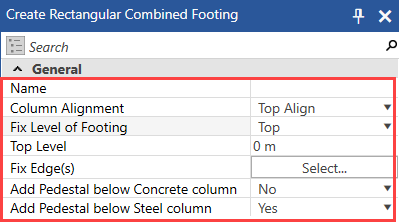

以下为创建联合基础的通用选项（红框标记部分，如图所示）： 标记项与筏板基础部分一致。

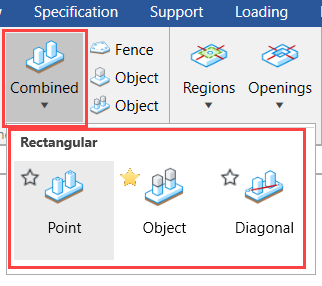

创建联合基础的多种选项：

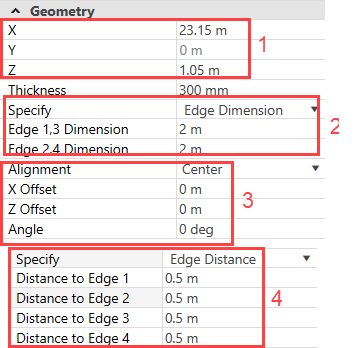

 i. 点（Point）——点击建模区域创建联合基础，红框标记选项与独立基础部分一致。



ii. 对象（Object）——通过选择两个或多个柱/基座创建联合基础，需指定以下参数：

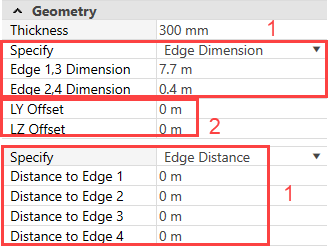

 1. 指定（Specify）——可选择“边缘尺寸”或“边缘距离”：

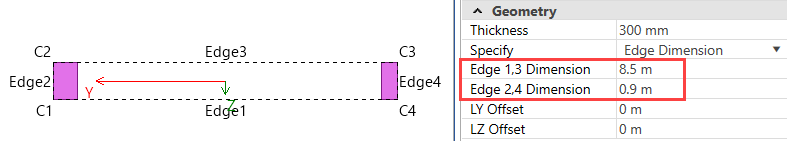

 • 边缘尺寸——指定联合基础的平面尺寸（选择多个柱/基座后，程序将自动识别边界矩形并显示基础尺寸）。

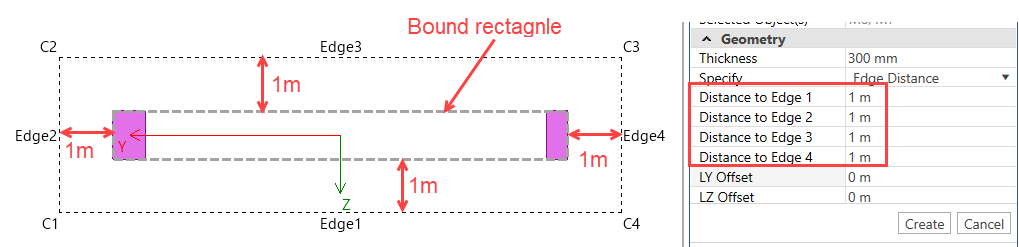

 • 边缘距离——指定边界矩形表面到联合基础边缘的距离（适用于所有边）。

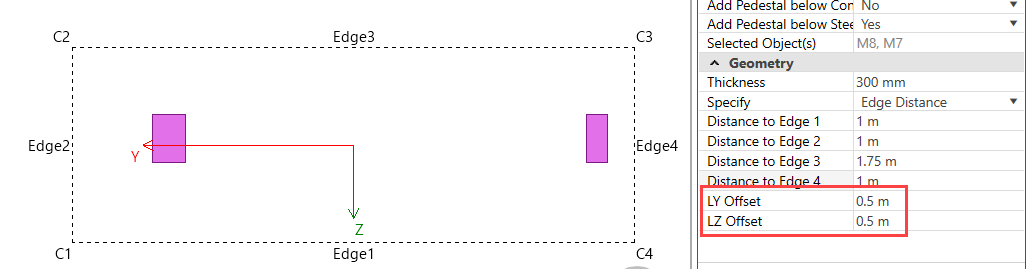

 2. LY偏移量、LZ偏移量——基础局部方向的偏移距离。

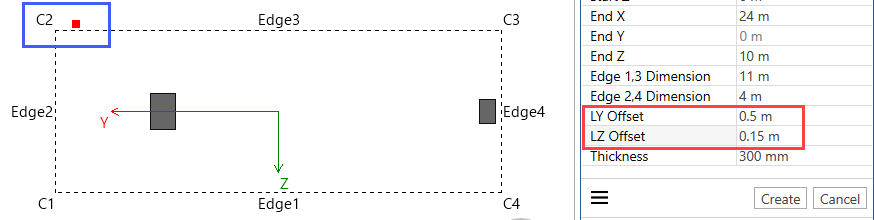

 iii. 对角线（Diagonal）——通过选择联合基础的两个对角节点创建：

 1. 起始X、Y、Z，结束X、Y、Z——联合基础起始和结束节点的坐标。

 2. 边缘尺寸（Edge Dimensions）——选择节点后，程序将识别并显示边缘尺寸，也可自定义输入。

 3. LY偏移量、LZ偏移量——起始节点在基础局部方向的偏移距离。
