【问题描述】
当使用参数化板单元创建板单元时候，如何快速添加洞口？
【答案详解】
在进行结构建模时，若需要在板上创建圆形洞口，首先需要准备洞口区域的网格，而扇形网格的创建是实现圆形洞口网格的有效方式。
以下将详细介绍如何在软件中创建扇形网格及后续应用步骤：

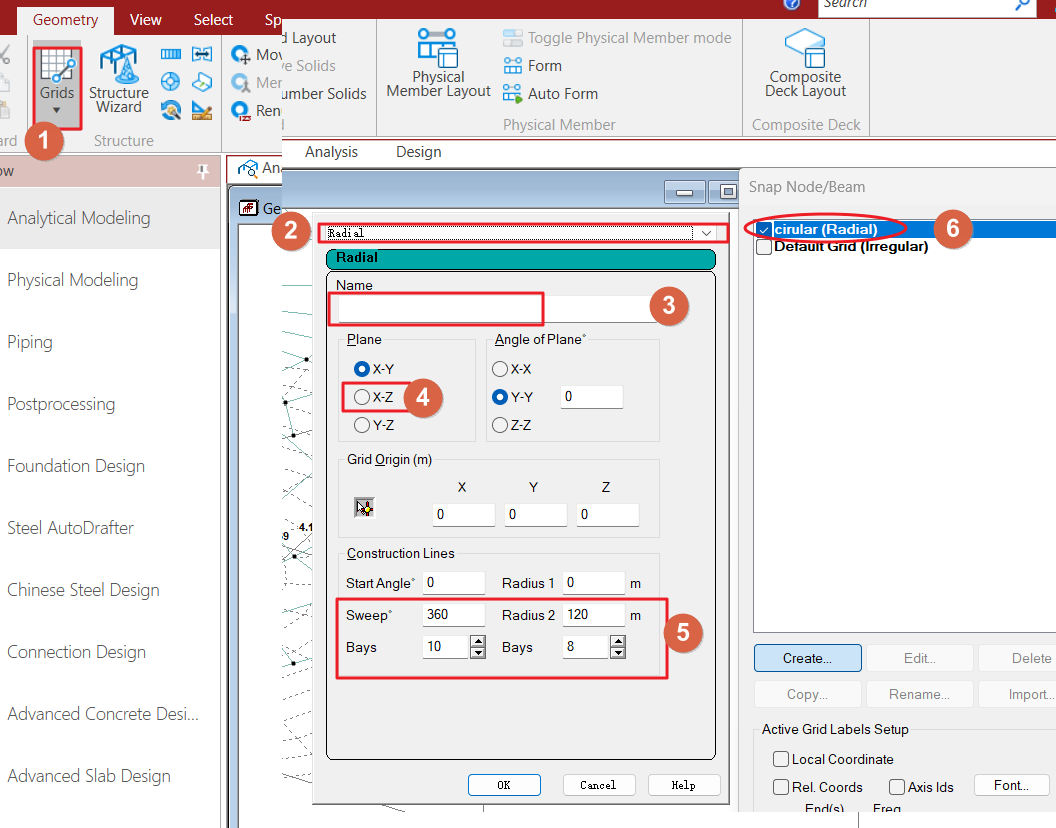

- 启动创建功能并设置基础参数：在软件界面中点击 “Grids” 选项，随后选择 “Create” 命令。在弹出的创建窗口中，于类型选择区域（位置 2）处选择 “Radial” 模式，并为新网格命名，例如 “Circular” 。
- 确定网格平面：将网格所在平面设定为 “x-z 平面”，以此明确网格在空间中的方向。
- 设定网格原点：把 “Grid Origin”（网格原点）定位到圆形洞口的圆心位置，确保网格以洞口中心为基准进行构建。
- 角度参数设置：将 “Start Angle”（起始角度）设置为 0°；“Sweep”（旋转角度）用于控制网格的展开范围，若输入 360°，最终将生成完整的圆形网格；若输入 180°，则可得到一个扇形网格，用户可根据实际需求灵活调整该参数。
- 半径参数设置：“Radius 1”（内半径）设置为 0，“Radius 2”（外半径）需根据洞口实际尺寸填写，例如当洞口半径为 5m 时，此处应输入 5m，以此定义网格的径向范围。
- 网格细分设置：“第一个 Bays” 参数用于对 “Sweep” 角度范围进行等份划分，决定了圆周方向上的网格分段数量；“第二个 Bays” 则用于对 “Radius 2 - Radius 1” 的径向长度进行划分，控制着径向方向上的网格分段数量 。合理设置这两个参数，能够精确调整网格密度。

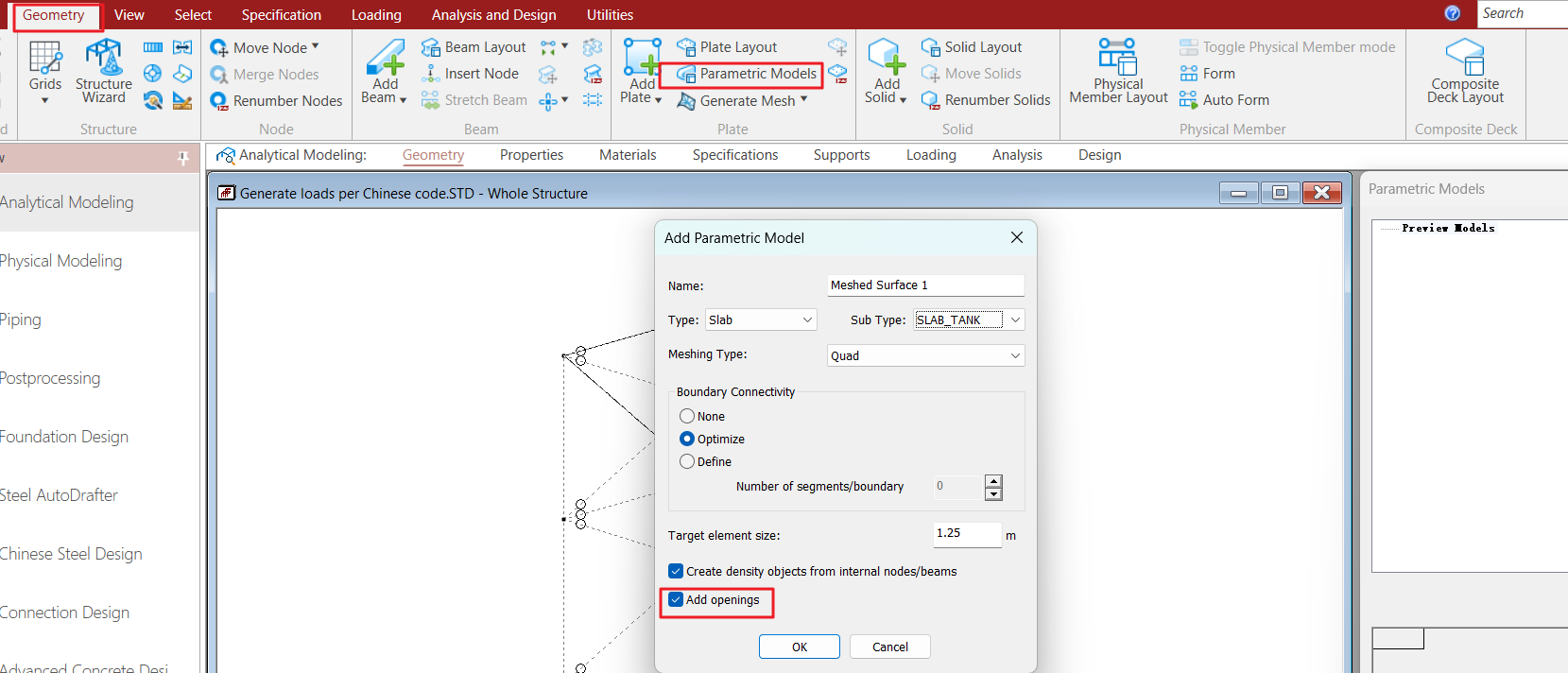

完成扇形网格创建后，在进行参数化板建模时，需勾选 “洞口” 选项。

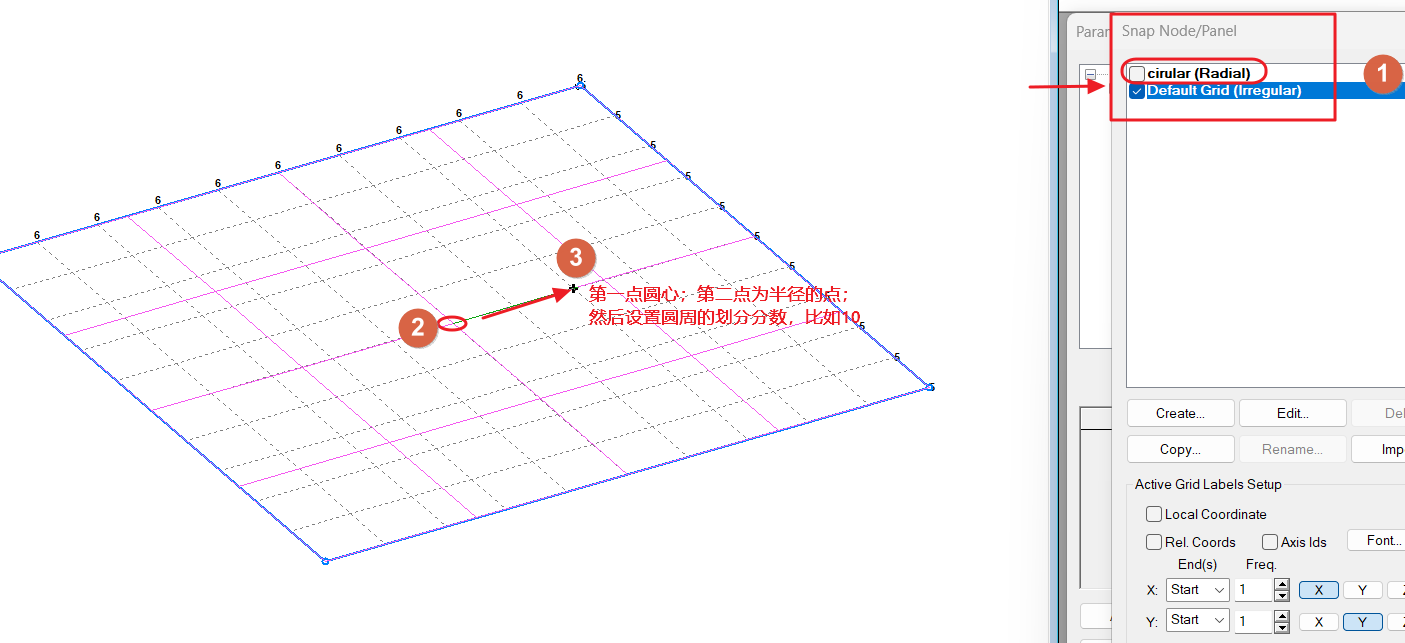

在右侧的网格选择栏中，选中先前创建的 “Circular” 网格。随后，在绘图区域进行点位选择：首先点击圆形洞口的圆心作为第一个参考点，再点击半径方向上的端点作为第二个参考点。
此时，软件会弹出圆周划分个数的输入窗口，用户需根据板单元的网格尺寸要求，输入合适的数值以拟合圆形洞口。需特别注意，该数值应与板单元网格尺寸相匹配，避免因数值不当导致网格出现畸形，影响模型准确性。

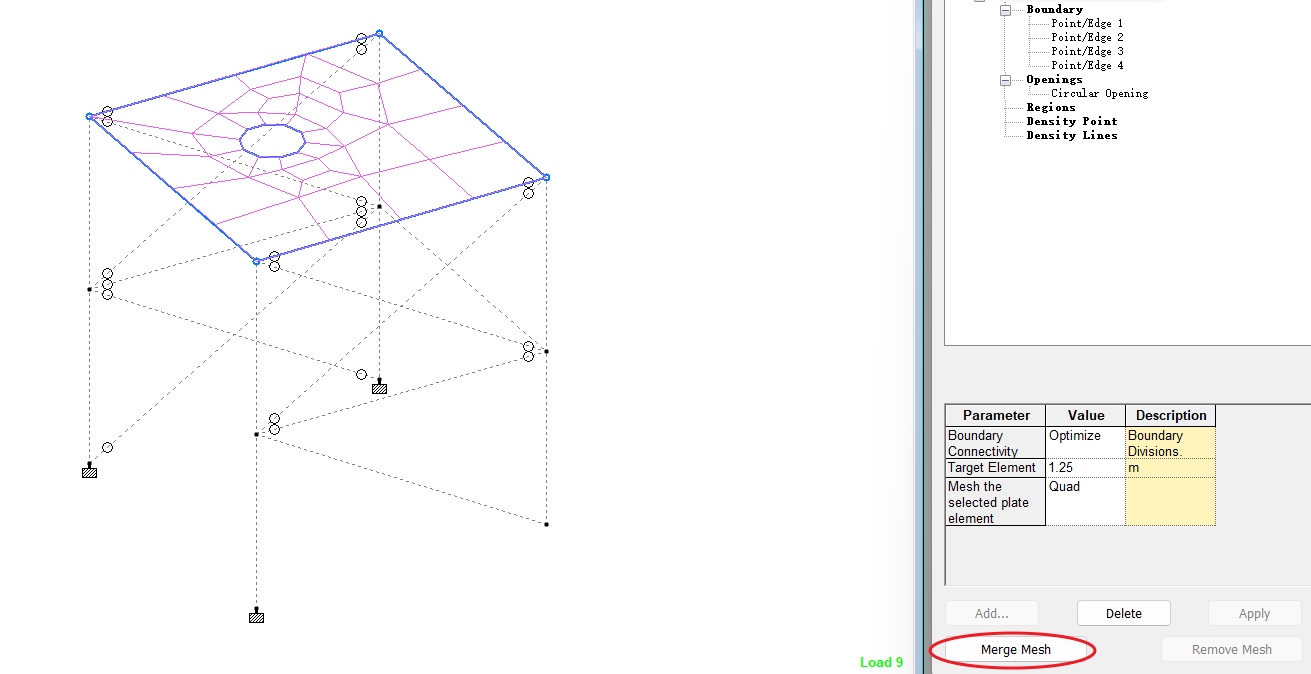

完成上述设置后，可暂时关闭网格显示，最后点击 “merge mesh” 命令，将洞口网格与整体模型进行合并，完成整个建模流程。
