【问题背景】

在OpenPlant PID中，工具面板中的自动转图功能，可以帮助我们将一些单纯的线条图形或者DWG图纸中的线条图形自动转换成智能PID。此贴介绍了在OpenPlant PID这一功能的操作步骤。

【操作步骤】

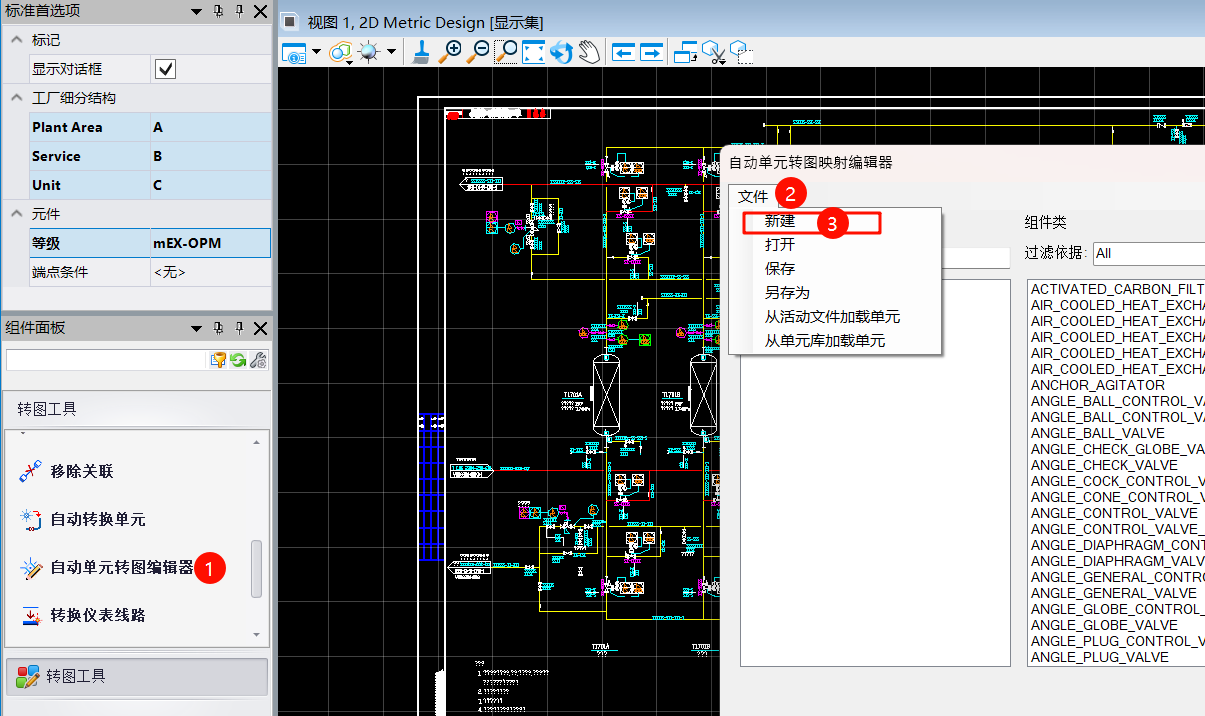

1、自动转图需要先设置映射文件（.XML），如下图

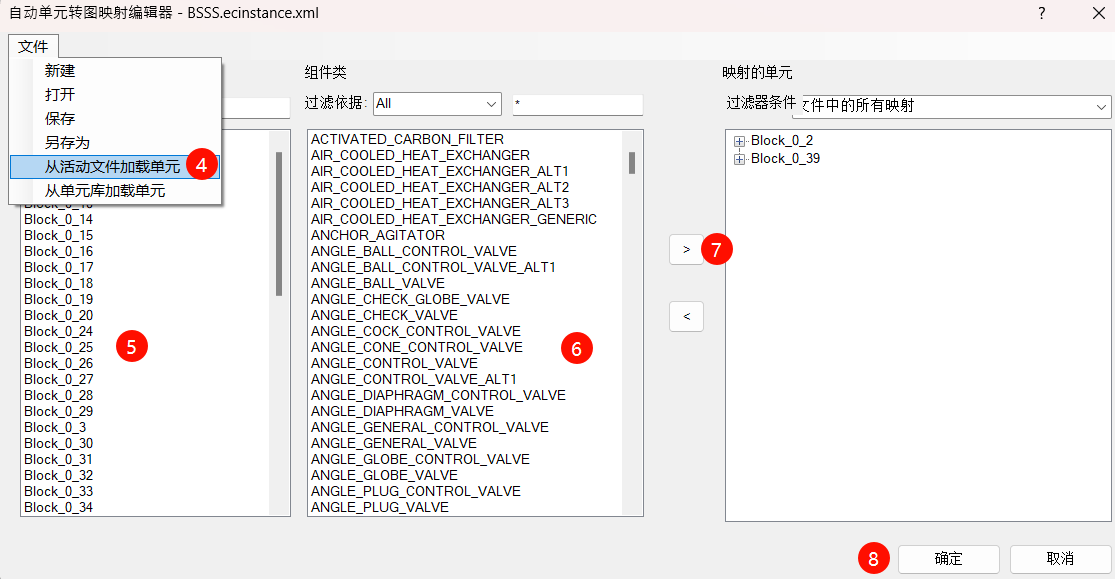

2、新建命名后左上角会显示xml文件名称，按步骤可以通过单元库或者当前文件中识别单元加载单元列表如5显示，选择单元后选择6中需要映射的类，移动到7列表中，保存映射关系即可

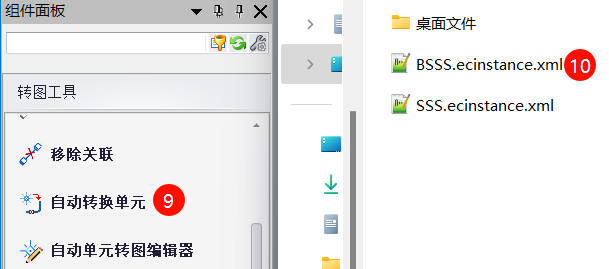

3、点击自动转换单元按钮选择刚保存的映射文件，即可实现自动转图

注：PID可以识别DWG图纸中的block块为共享单元实现自动转图。
