【功能概述】

母线设计模块用于绘制母线、及其支吊架、套管等。首先来介绍绘制母线功能。



【功能详解】

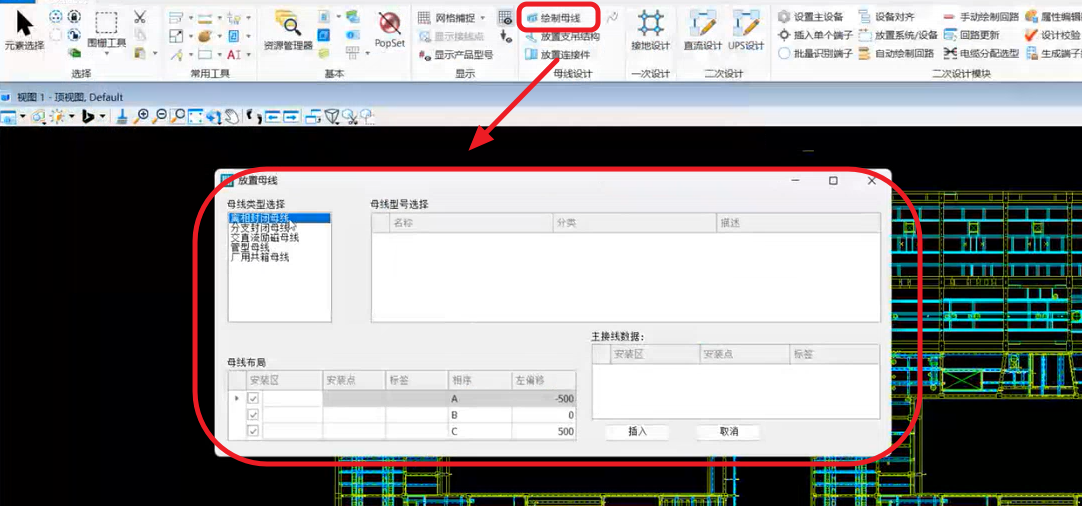

1.首先在母线设计中打开绘制母线功能：



2.母线分为离相封闭母线、分支封闭母线、交直流励磁母线、管型母线、厂用共箱母线等：

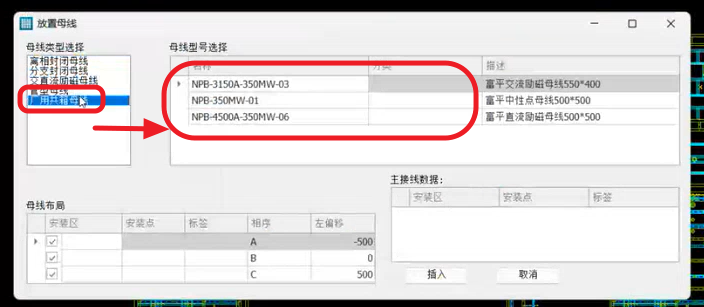

各类母线选中以后，右侧会列出可选的型号，根据需要选择对应的型号：



3.选型完成后，继续在母线布局中，选择母线相数，可以单相绘制，也可以三相绘制，以及设置三相的偏移量：

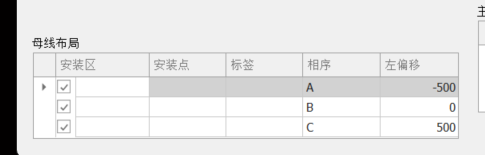

例如三相母线，以B相为中心，C相左偏移500，A相右偏移500，可如下设置。



4.选择完成后，右下角点击“插入”，使用精确绘图，在图纸上进行绘制即可。



5.值得注意的是，母线型号不仅是一个Partnumber，它还关联了一个symbol，这个symbol一般是一个单位图元；以管型母线为例，它型号对应的symbol就是一个高为单位1的圆柱体，圆柱半径取决于管母规格。至于这个单位1的长度具体是多少，要根据当前图纸的单位而定，比如使用毫米为主单位，单位1应为1毫米，以米为主单位，单位1应为1米。这里要注意图纸单位和单位图元的匹配。
