问题描述:
在AutoPIPE中如何创建变径弯头
解决方案:
AutoPIPE没有变径弯头组件。因此,在AutoPIPE中可以被简化为一段普通弯头,其弯头管径等于两端管道直径和的平均值。只要直径变化不是太大,这种表示对于AutoPIPE中的管道应力的计算是相当准确的。具体请参考下边的示例:
1.创建一根管线标识符为300STD的管道,设置直径为300
2.点击管道末端,选择“插入--管点组件--弯头”选择弯头半径为“长”并输入长度

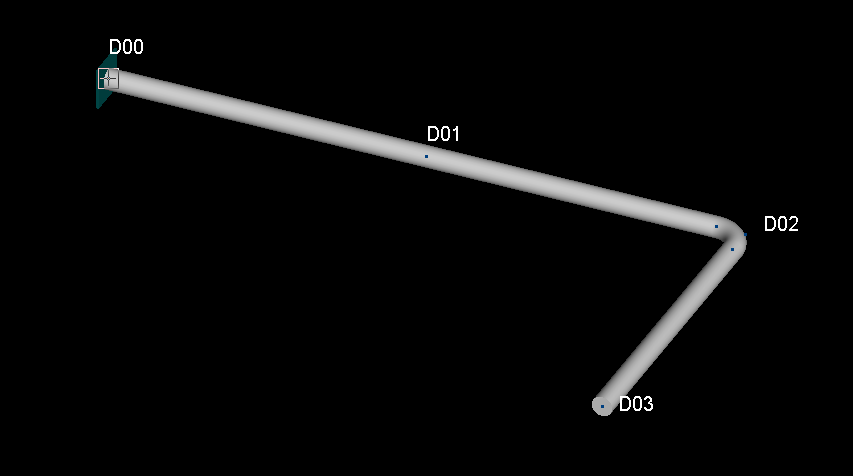

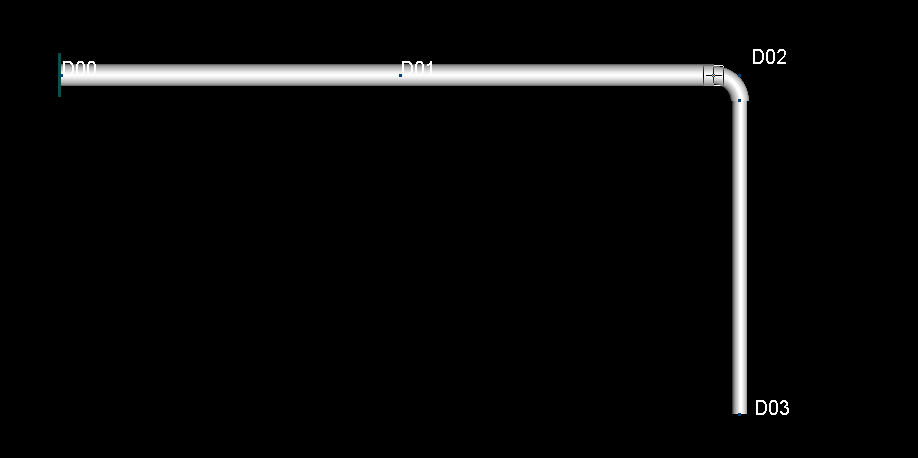

3.再次插入弯头方向的直管段,建立出如下模型

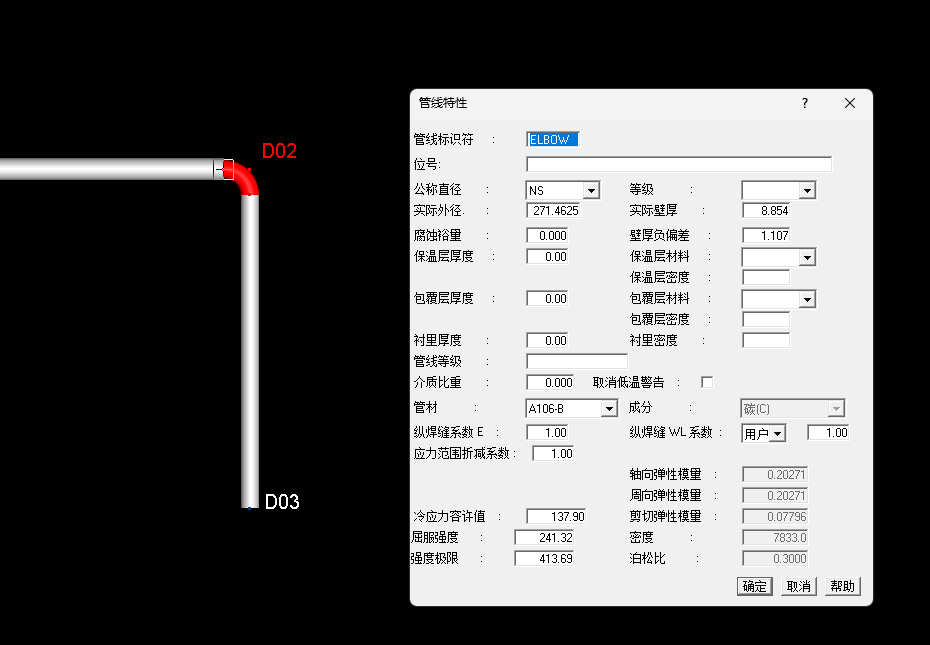

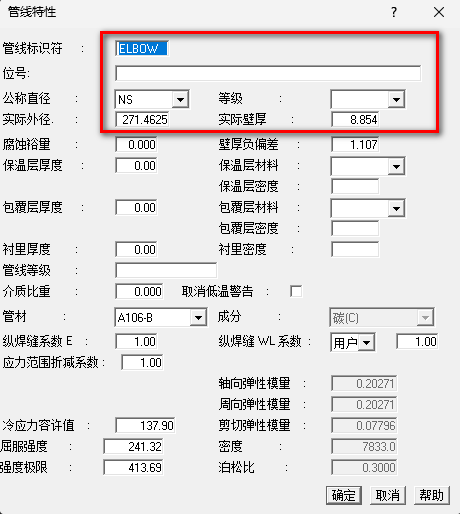

4.点击“插入--特性--管线特性”新建一个名字为Elbow的管线,同时,选择公称直径为“NS” 管线的外径和壁厚需要通过弯头前后管道的参数之和的平均数算出
(323.85+219.075)/2 = 271.4625 mm
(9.529+8.179)/2 = 8.854 mm
5.再次点击“插入--特性--管线特性”新建一个管线标识符为200STD的管线,直径选择200,点击确定
6.选中弯头当前视图中的弯头,点击“修改--特性--选定范围内的管线特性”将弯头的管线标识符改为刚刚创建的“Elbow"
7.选中弯头后的管线,点击“修改--特性--选定范围内的管线特性”将管线标识符改为“200STD”
8.分别选中弯头两端的管点,点击“插入--其他数据--连接类型和用户自定义SIF"输入自定义的应力增大系数SIF(通常此数据可以通过弯头的设备厂商得到)
9.这样我们就完成了异径弯头的创建。
参考至英文原贴:AutoPIPE - "Reducing Bend" - Modeling Approaches in AutoPIPE - Communities
