【功能概述】

在元件选择以后，可以进行负荷自动组柜，软件可以将不同大小的负荷回路自动排布在开关柜中。



【功能详解】

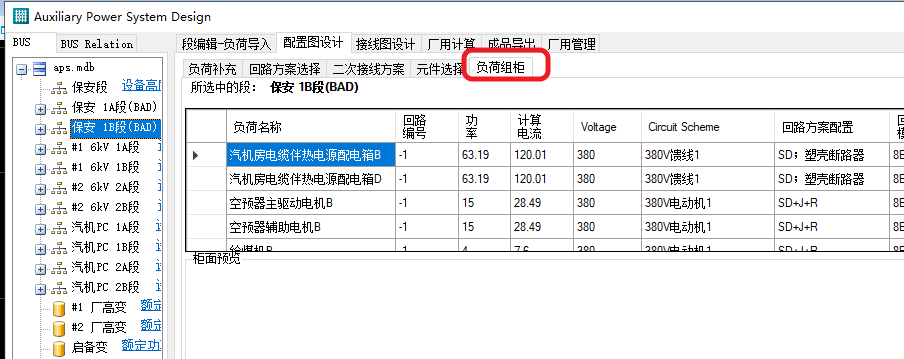

1.在配置图设计中，选择负荷组柜标签：

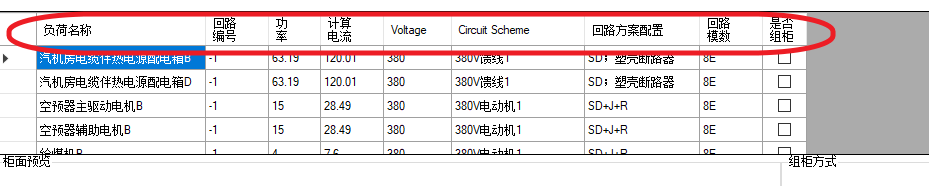

2.在左侧段（BUS）中，选择段，右侧上方会列出当前段所有的导入负荷与补充负荷，以及其基本电气参数，如功率、电流、电压等，此外，还会显示回路方案、回路模数和是否组柜：

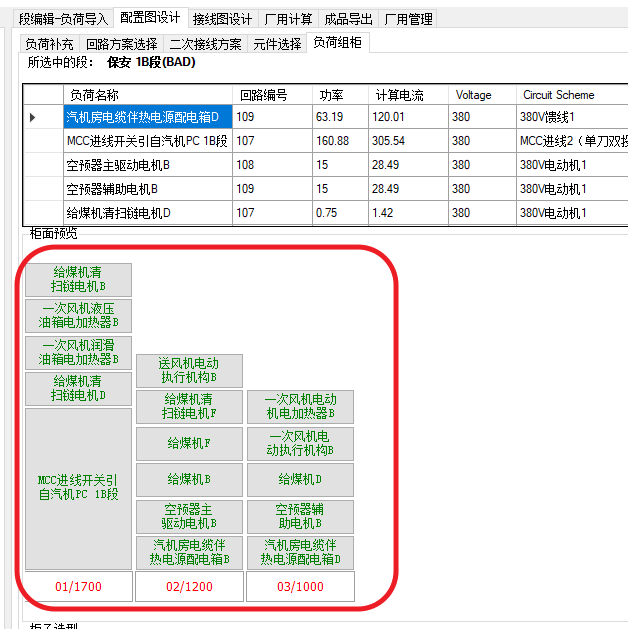

3.勾选右侧的自动组柜，可以按照组柜规则（在后续组柜规则中介绍）为各个负荷创建足够的开关柜，并将其排布其中：

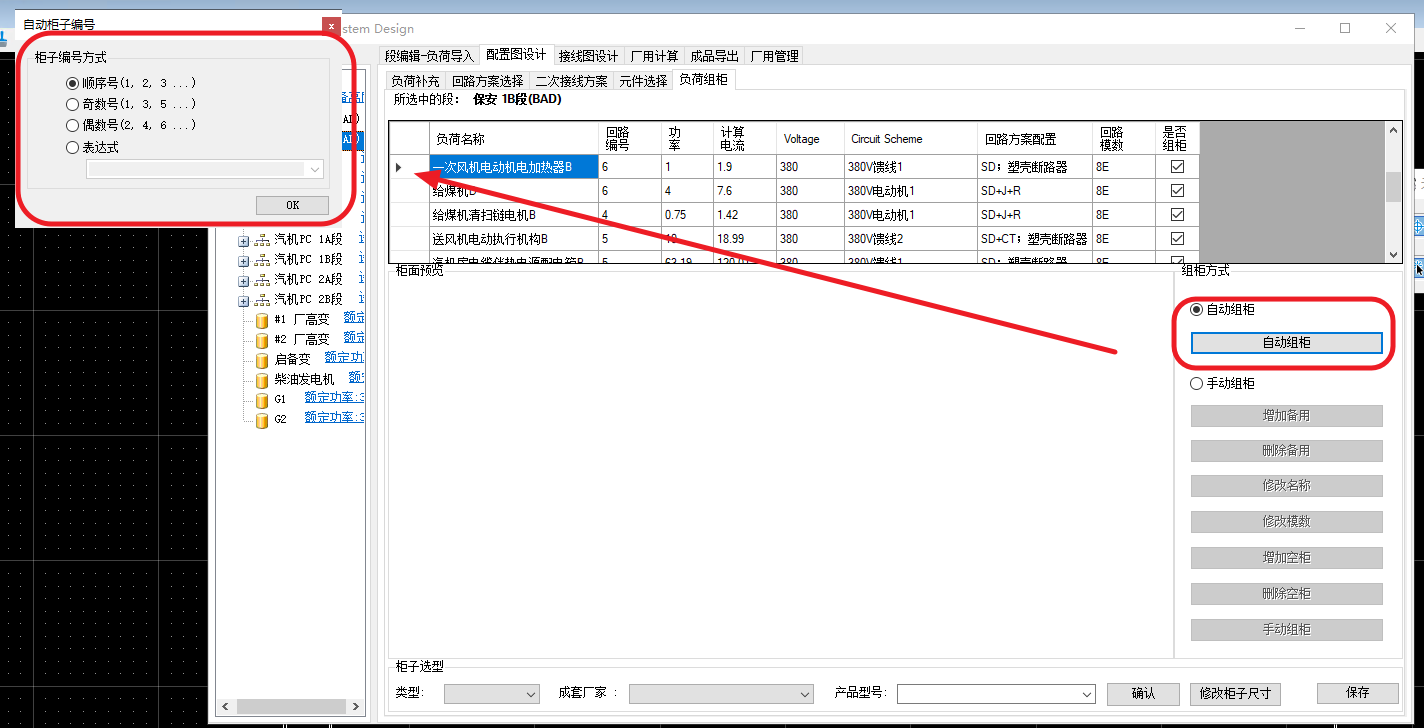

柜子编号方式可以选择顺序号、奇偶数、表达式等，表达式为自定义编号规则，这里以顺序号为例：

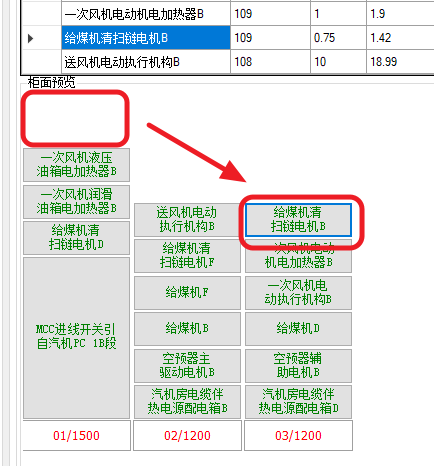

4.自动组柜完成以后，还可以鼠标左键长按负荷拖拽，进行调整：

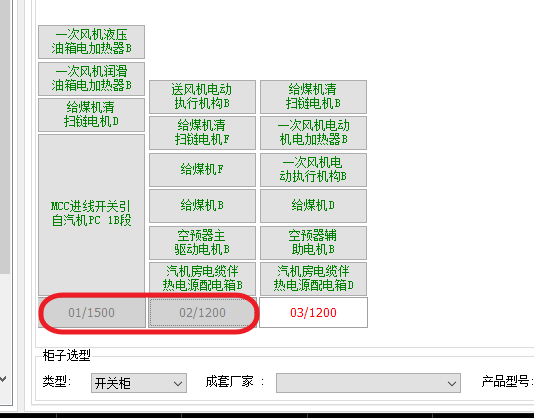

5.接下来可以进行柜子类型、厂家、型号的选型，单机一个或者多个柜子编号处，显示为灰色代表选中：

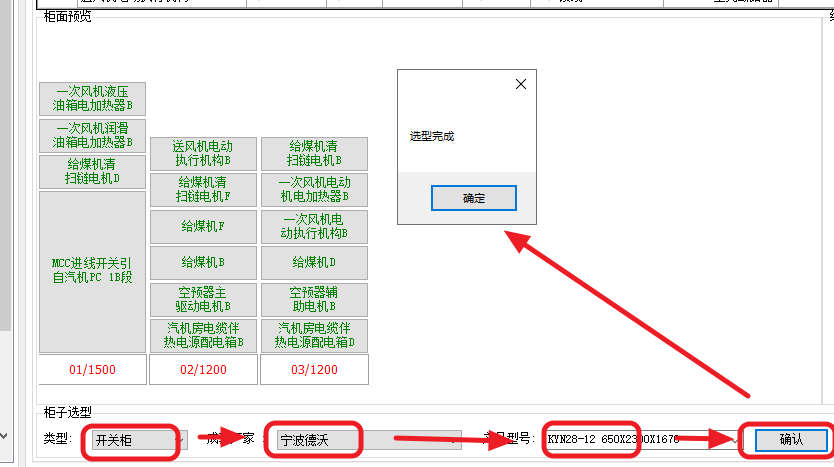

在下方选择柜子类型、厂家、型号，点击确认进行选型，提示选型完成：

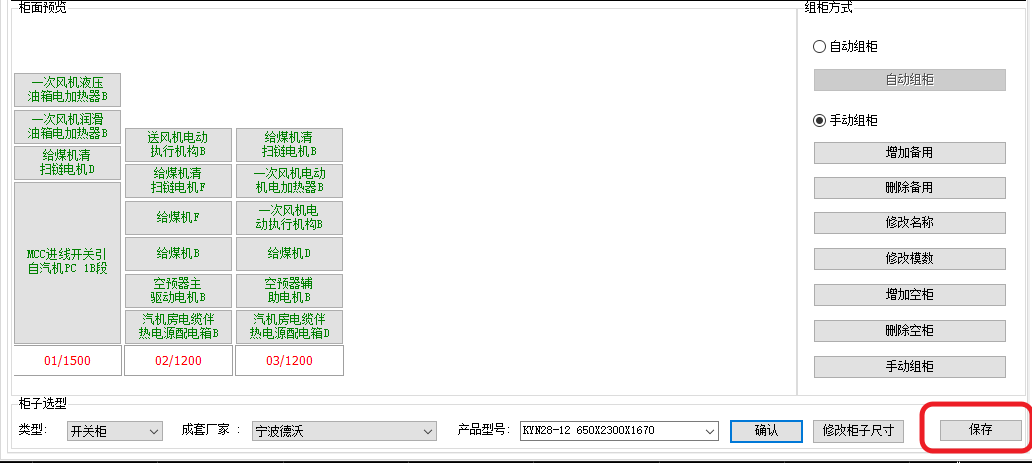

6.为所有柜子选型完成后，点击保存:
