【问题】

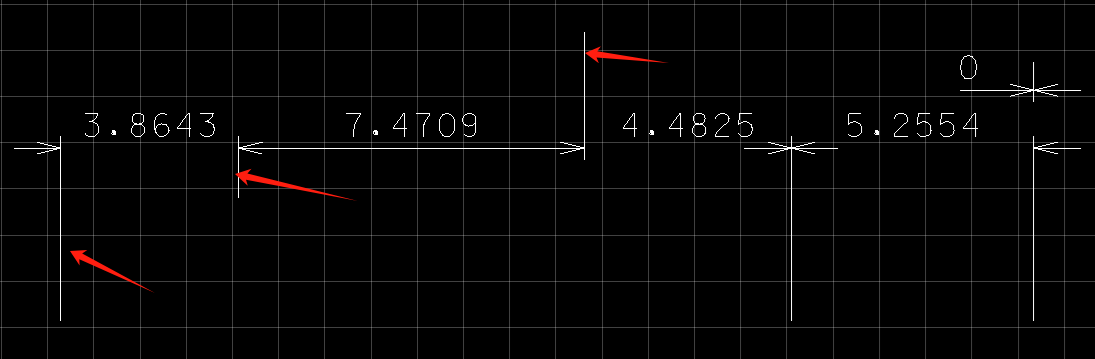

希望标注的尺寸界线（Extended Line of Dimension）是固定长度的，请问该怎么设置呢？而不是如下这种长短不一的尺寸界限，因为会遮挡下部的图形。



【解决方法】

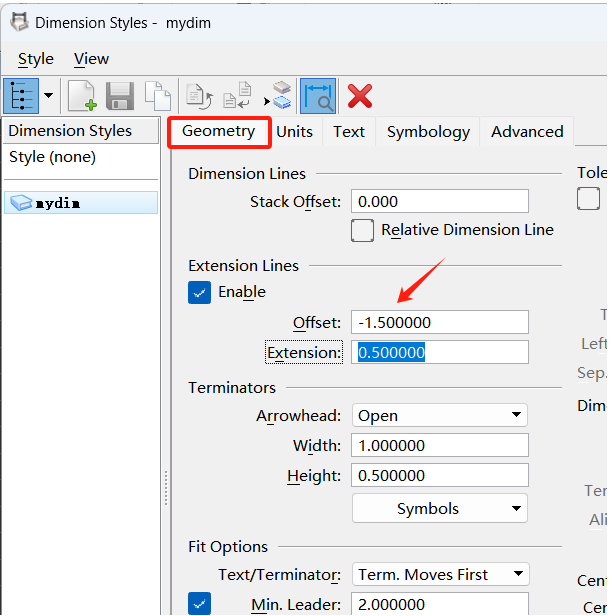

将标注元素使用的Dimension Style中的如下Offset选项（Geometry> Extension Lines下，勾选Enable）输入一个负值基本能控制不让尺寸界线太长而遮挡其他元素：

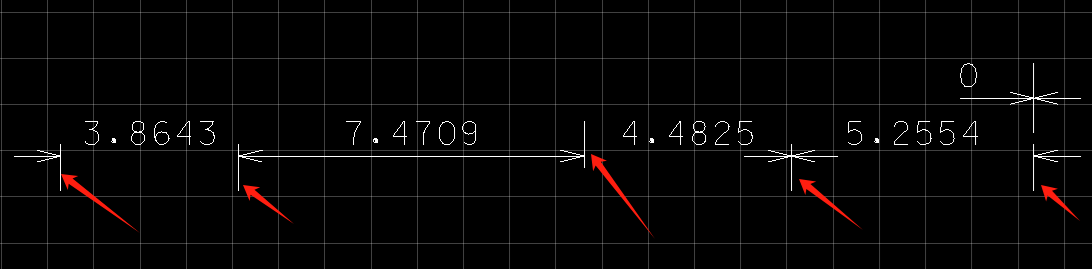

输入负值之后的标注如下图，尺寸界线基本是固定长度，并且还能保持尺寸标注和被标注元素之间的关联关系不变：
