【背景描述】

建模过程中需要检查梁板连接问题以及板之间不当连接。

对梁板的连接： 要建立梁和相邻板之间的正确连接，需要确保梁和板在它们的节点处连接。梁的节点应该同时是板的节点，才能建立连接。

对板与板之间的连接： 要使两个相邻的板正确连接，它们必须在节点处相遇。

下面举例说明不当连接的情况以及解决方案：

不正确连接的情况一：

如图：两个梁和一个板

梁2在节点6处是自由端，节点5处位于板的一条边。

梁3和一端与板共享一个节点，另一个端位于板的一条边。

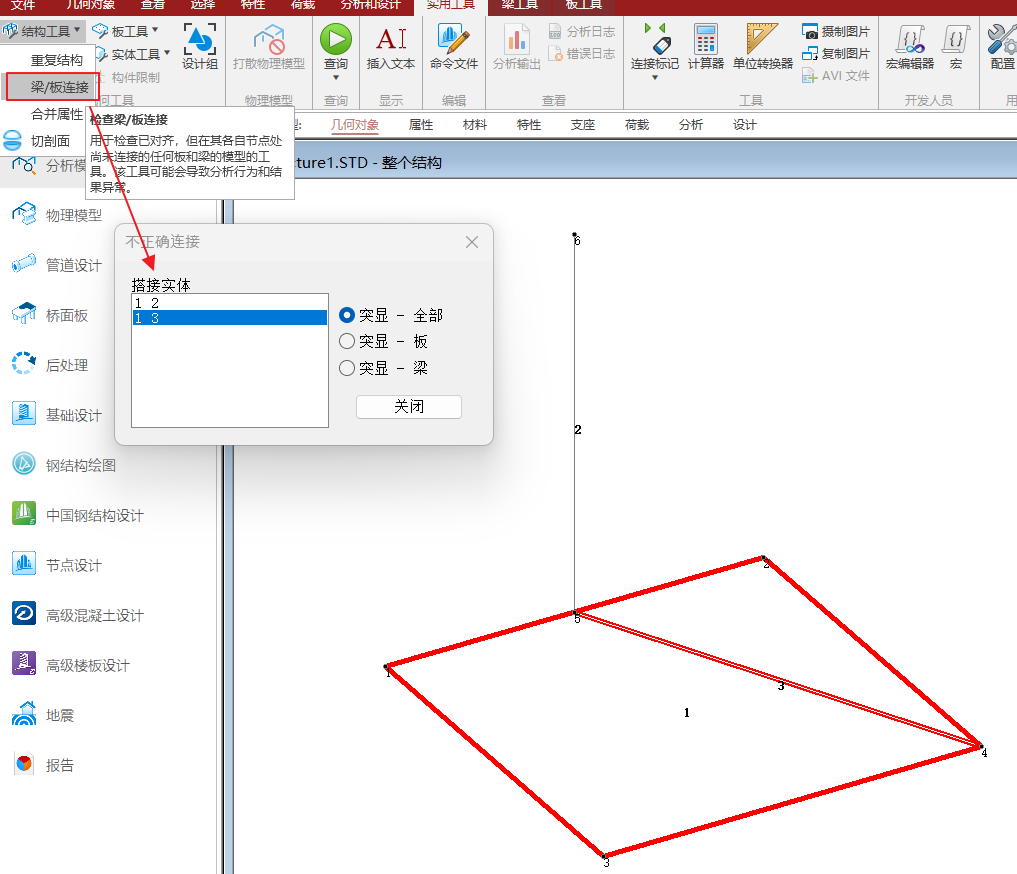

可用梁/板连接工具检查出不正确连接：







【解决方案】

要移除这种不正确的连接性，需要划分板单元，使得梁的端点仅位于板的顶点上，而不是其任何一边上。

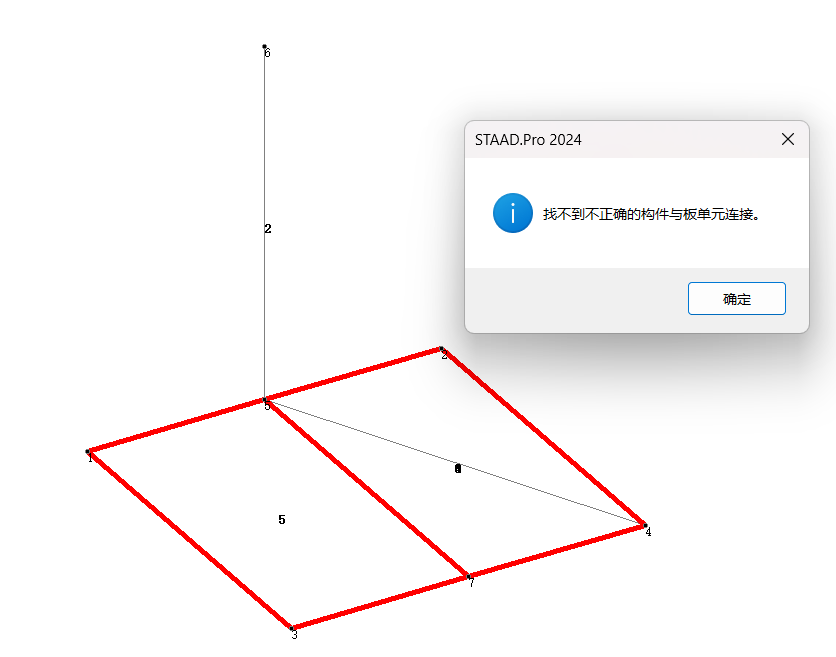

划分板单元之后，目前板和梁现在共享共同的端点和顶点。



不正确连接的情况二：

如图：两个板单元

现在这两个单元在两端没有共享相同的顶点。这被称为板的不当连接，其中一个单元的顶点位于另一个单元的边缘上。

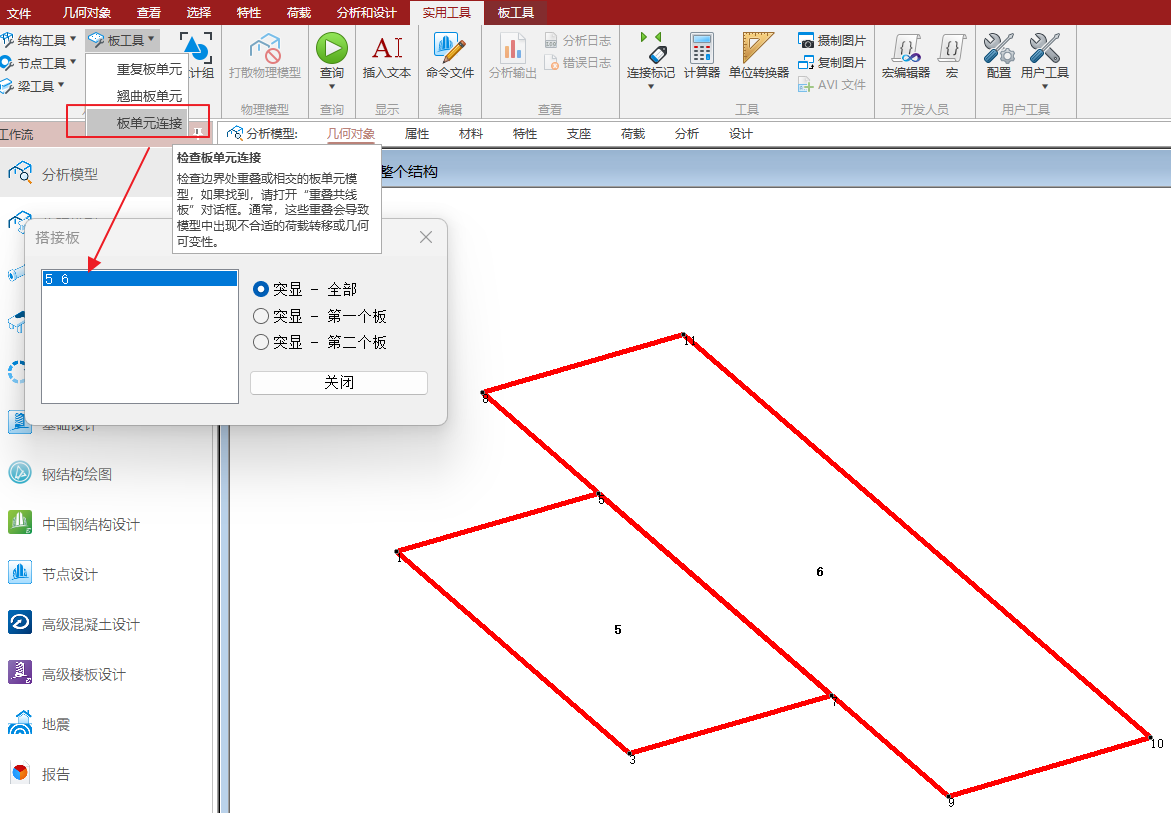

可用板单元连接工具检查出不正确连接：



【解决方案】

这可以通过将较大的板分成几部分来解决，使得任何板的顶点都不位于其他板的边缘上。

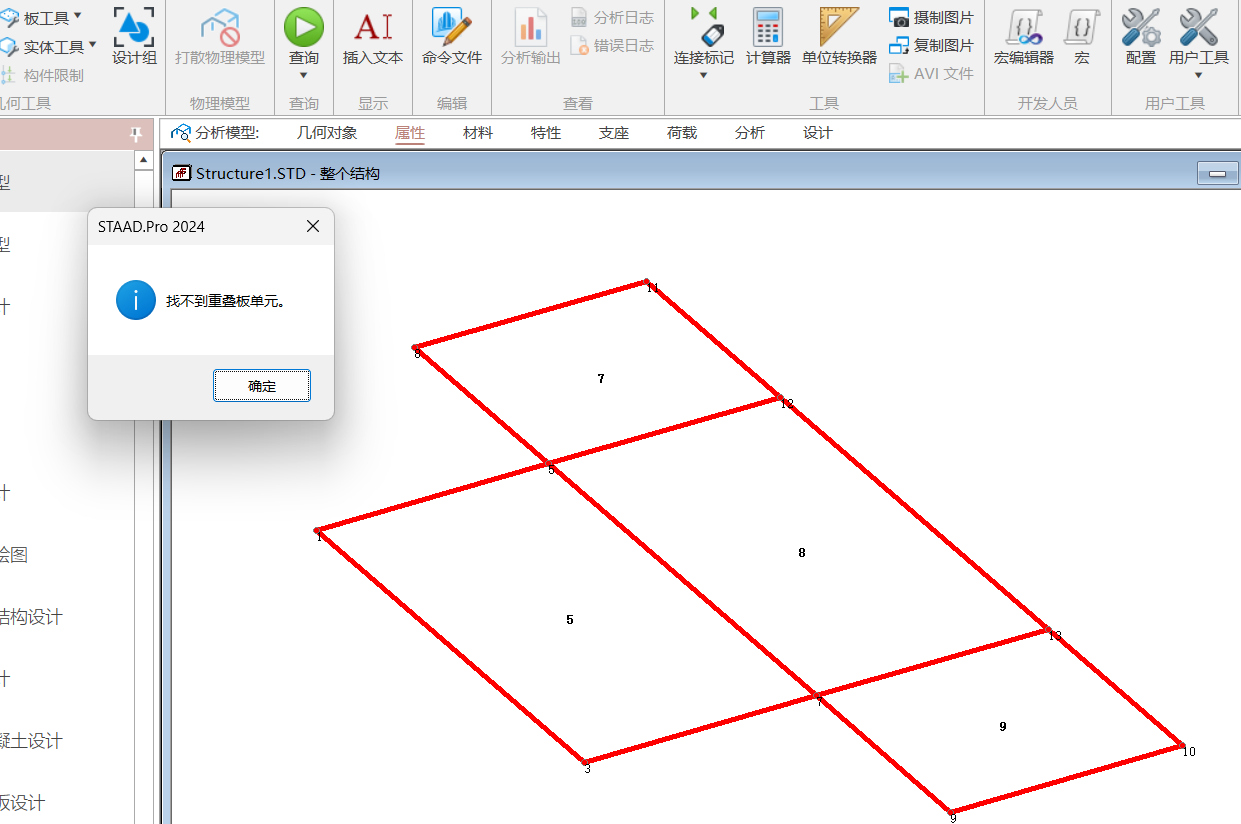

下面就是一个解决方案：板被分成了三个部分，现在所有的板都共享共同的顶点。
