【功能概述】

GIM发布流程是国网项目交付的重要流程，本帖介绍CE版本中GIM文件发布的大致流程。



【功能详解】

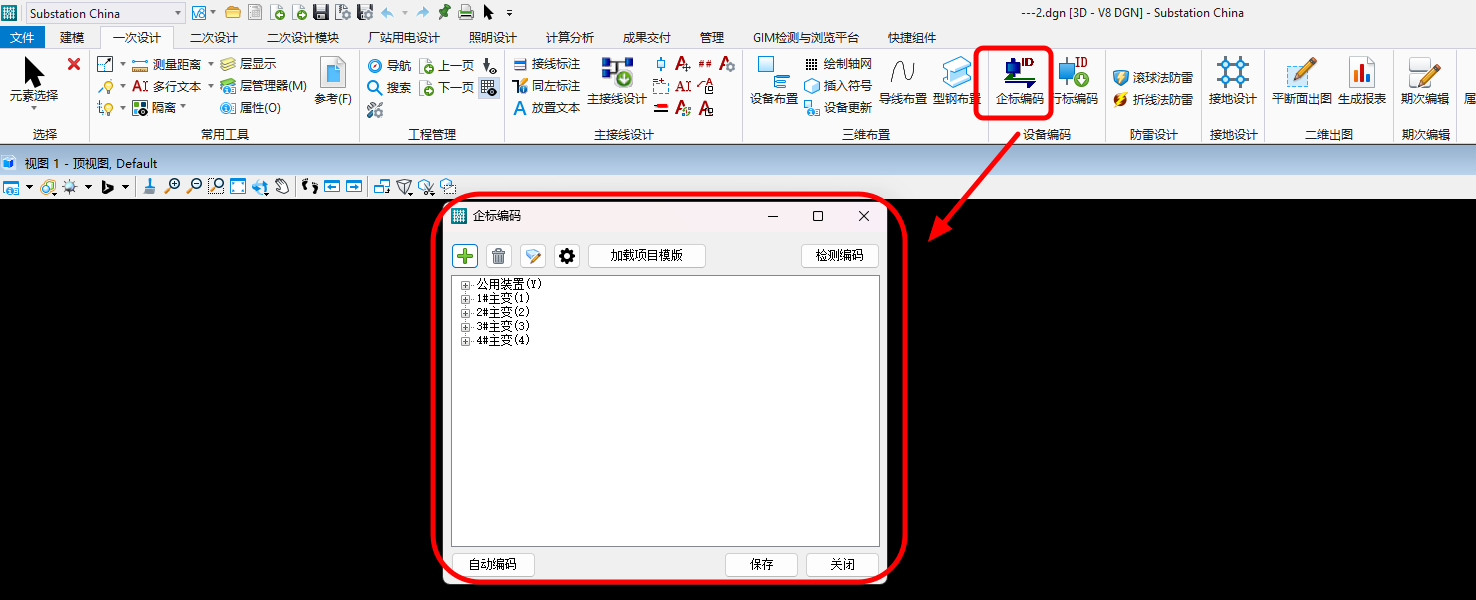

1.使用“企标编码”或者“行标编码”对布置好的设备、导线进行编码，这里需要打开每一张图纸分别进行编码：

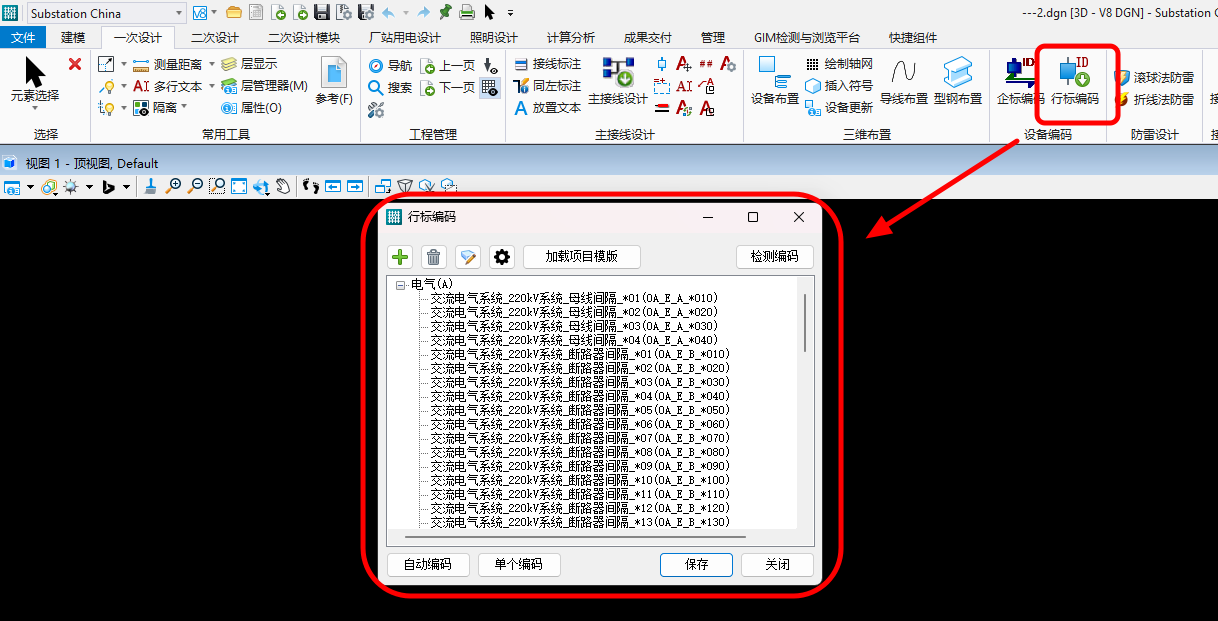

企标编码：

行标编码：



2.总装图纸：

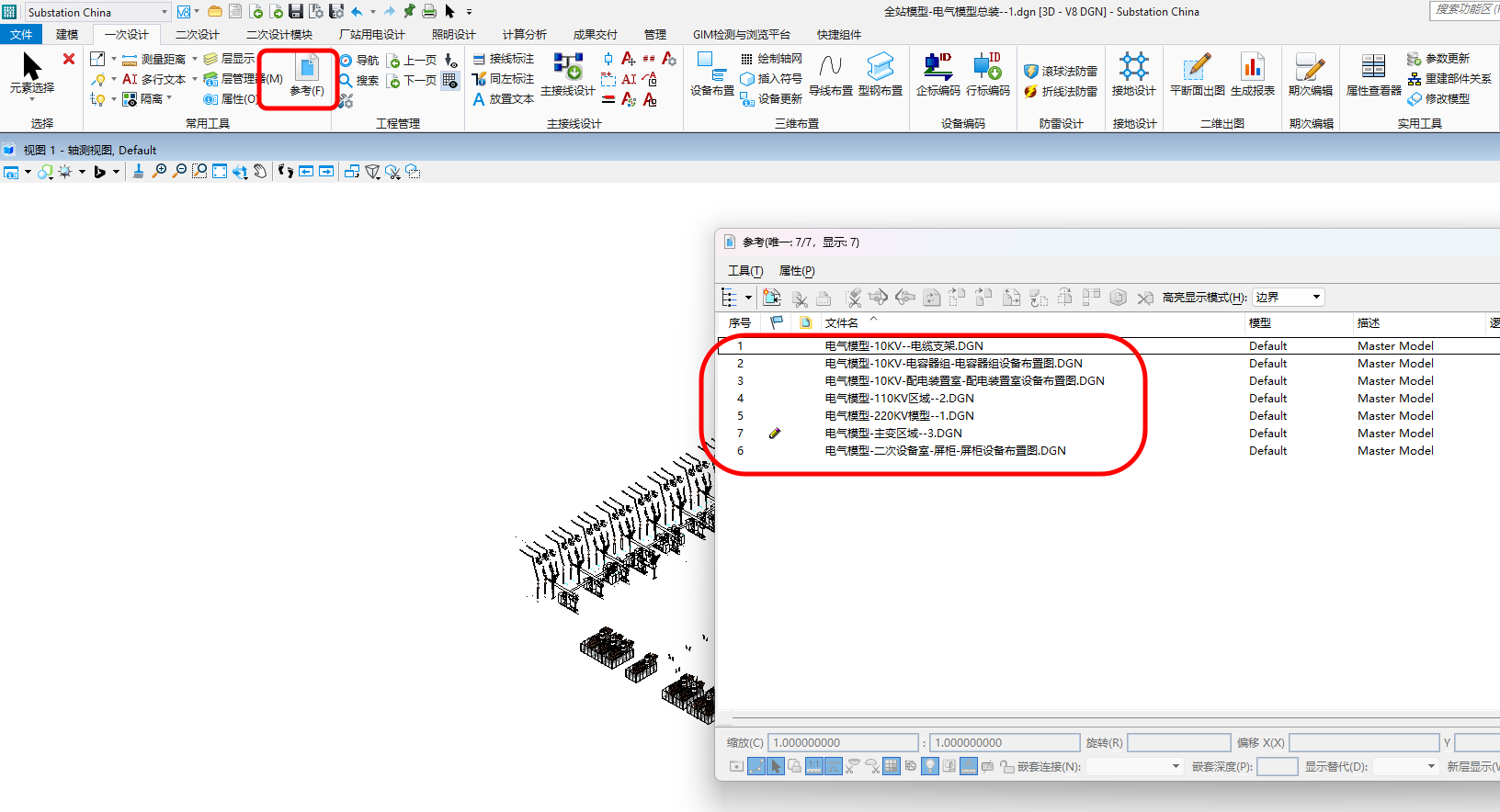

创建总装图纸，参考各个区域的电气图纸，将他们汇总起来：



3.编码检测

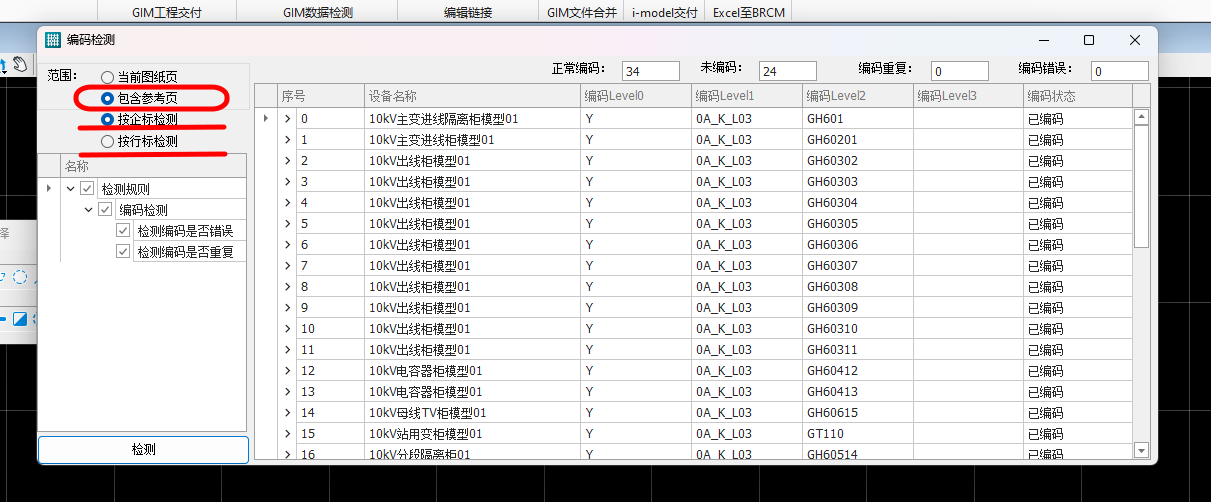

可以在总装图纸中，选择范围“包含参考页”来对所有电气设计图纸整体检查；也可以在单个图纸上，选择范围“当前图纸页”进行检查；整体检查均显示“已编码”后，方可进入下一个步骤，否则应返回对应图纸对错误编码的模型进行处理。



4.添加土建模型

将土建软件（OBD）发布的IFC模型统一放置在工程路径下：

软件默认工程保存路径：

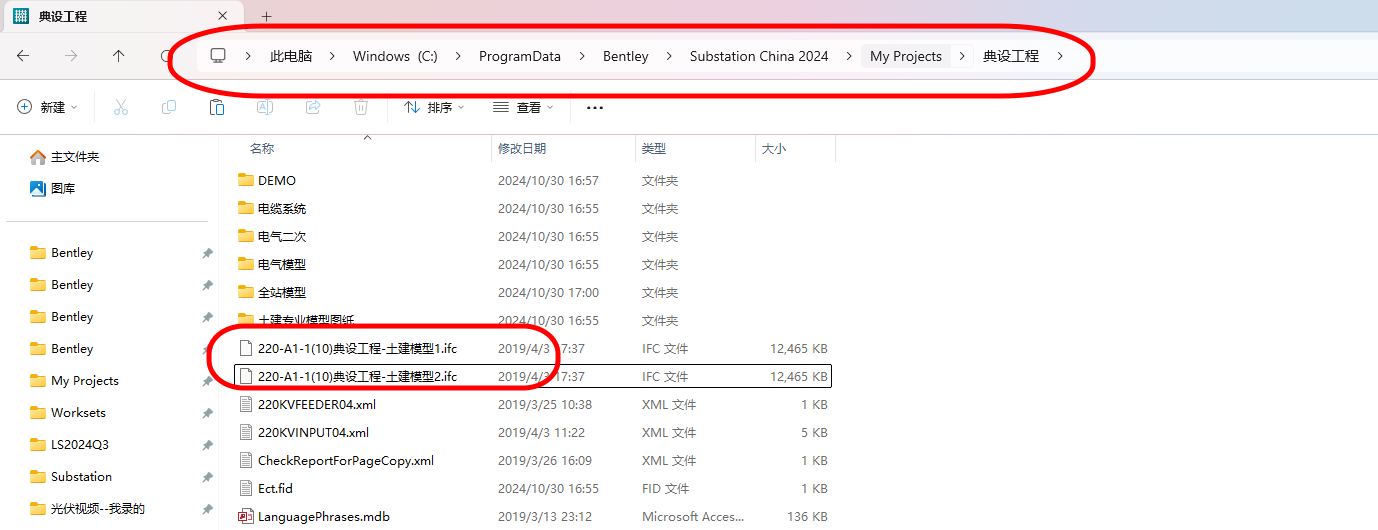

C:\ProgramData\Bentley\Substation China 2024\My Projects\“工程名称”

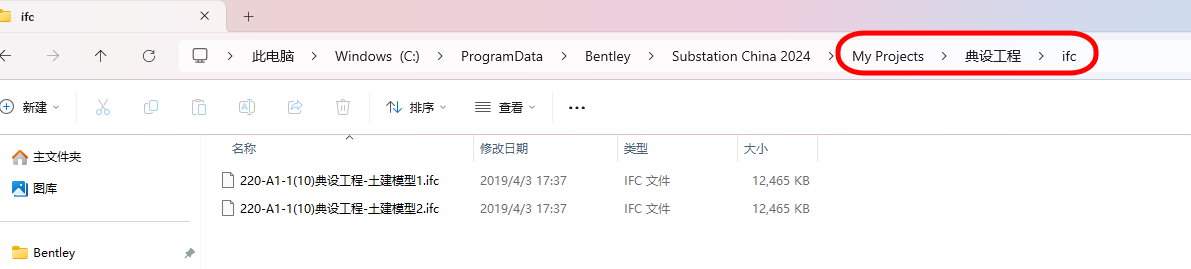

也可以在这个路径新建一个名为ifc的文件夹，将ifc文件拷贝到里面，这两种方式都可以：



5.配置设计库

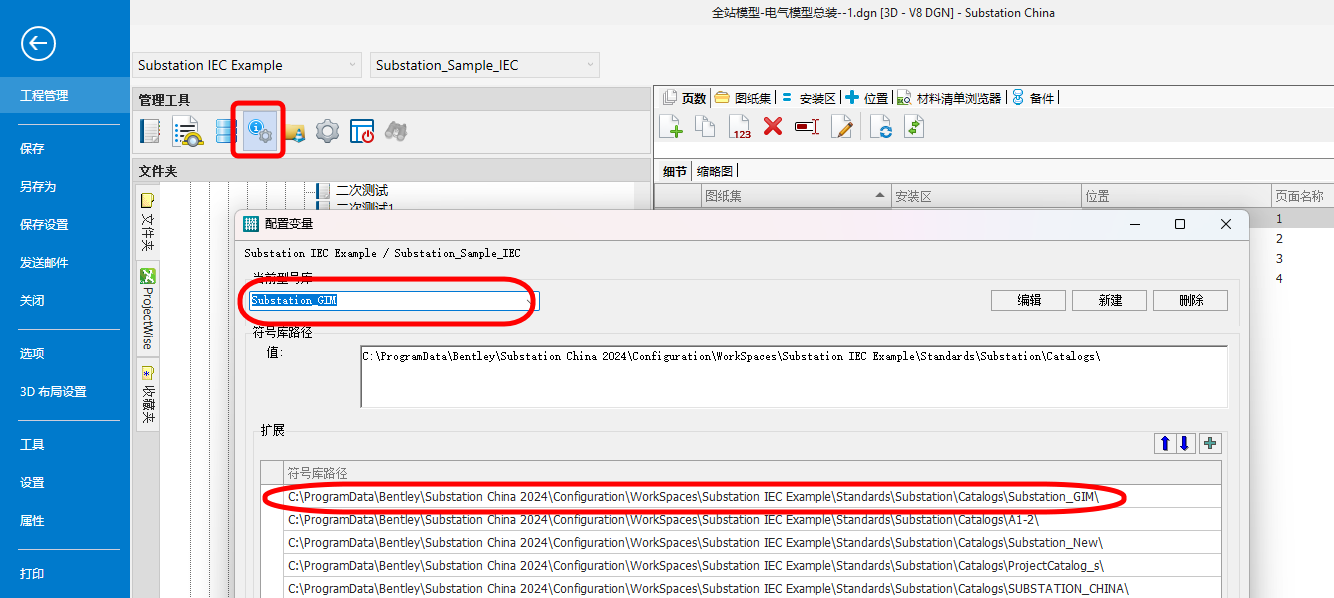

确保配置中，型号库与符号库均为此工程设计是使用的库，否则可能无法加载相关的设备属性。



6.GIM“工程管理器”中执行“加载电气数据”

如果是企标编码，则按照企标加载；如果是行标编码，就按照行标加载：

6.1 坐标BLHA

变电站模型原点对应大地2000 坐标系的定位信息:

纬度，经度，高程，偏角； 3 位小数点，英文半角，逗号隔开，高程的单位是“米”，其他的单位是“度”。
角度不要负，经纬度、高程按实际来即可。

6.2 项目类型TYPE

变电站-TS   串补站-SS   换流站-CS

6.3 其他工程属性应按照对应的规范要求填写

注意：点击“按企标加载”或者关闭“GIM工程管理器”后，填写的工程属性信息会丢失，而刷新则不会；可以使用“导出项目属性”对其记性备份，使用“导入项目属性”恢复。

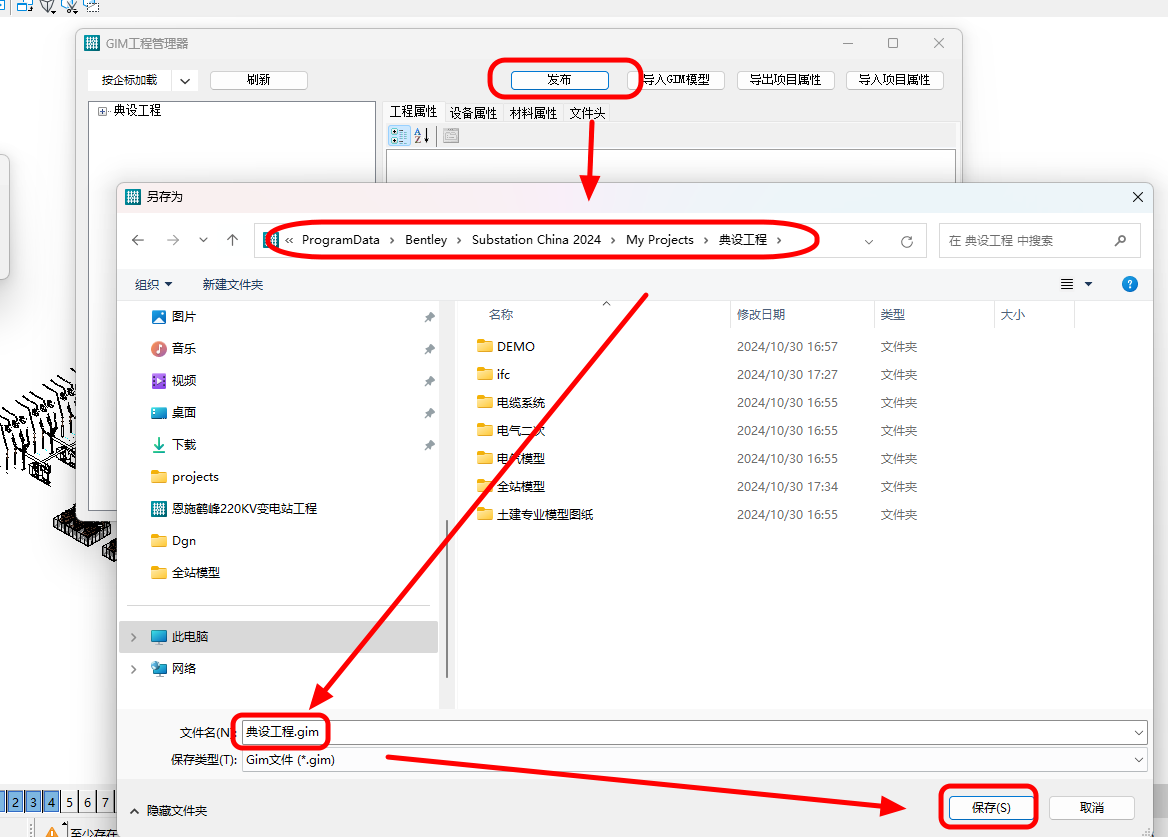

7.发布GIM文件

填写属性完成之后，选择“发布”，选择gim文件保存的路径与名称，然后保存：

gim文件发布以后，可以直接移交检测平台进行检查，

当然，我们也可以自检一下在移交，可参考变电工程解析方法：
