【问题背景】

用户使用的公制环境，生成ISO图时，无论是图中的长度标注还是BOM表中管件的尺寸规格，都显示为公制单位。用户希望能够在ISO图中将标注长度以及管件的尺寸规格都显示为英制单位，在此篇wiki中我将为大家介绍解决方法。

【操作步骤】

1.加载OpenPlant Modeler CONNECT Edition，打开DGN文件

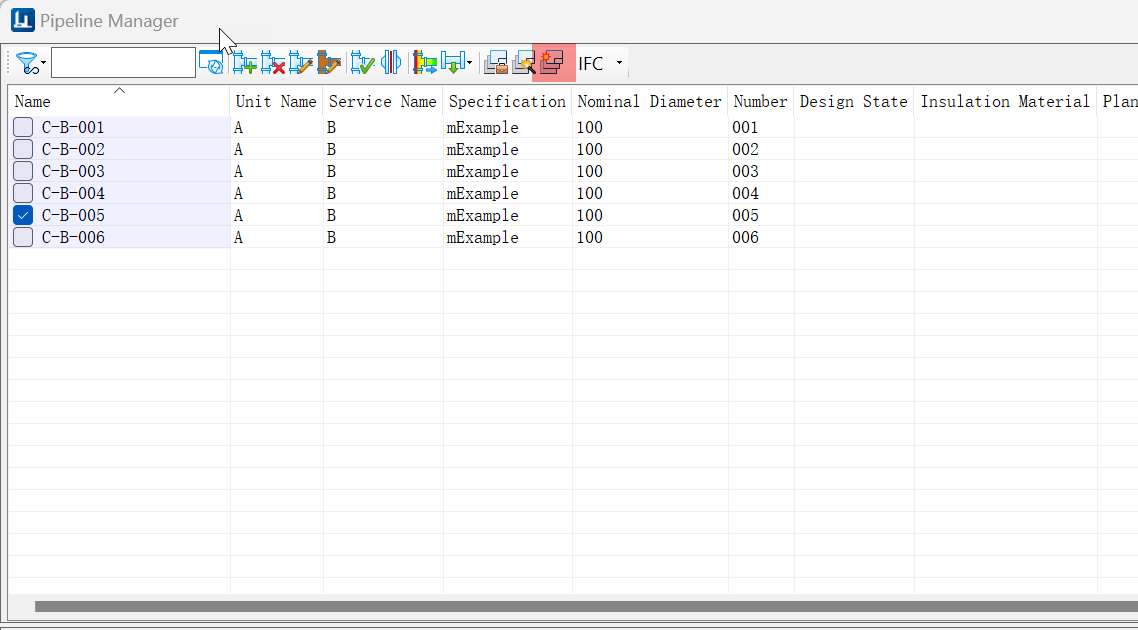

2.打开管线管理器，选择管线生成ISO图

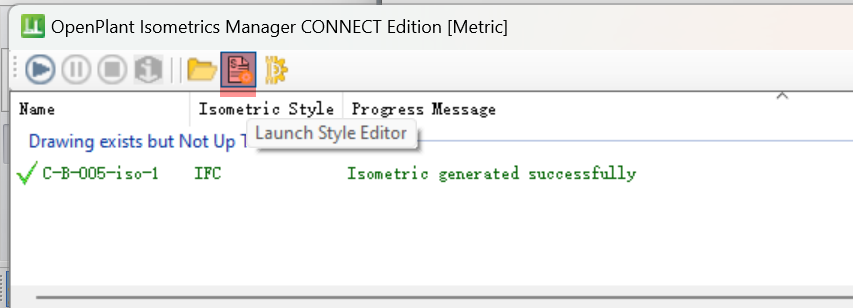

3.在生成ISO图界面，选择加载样式编辑器

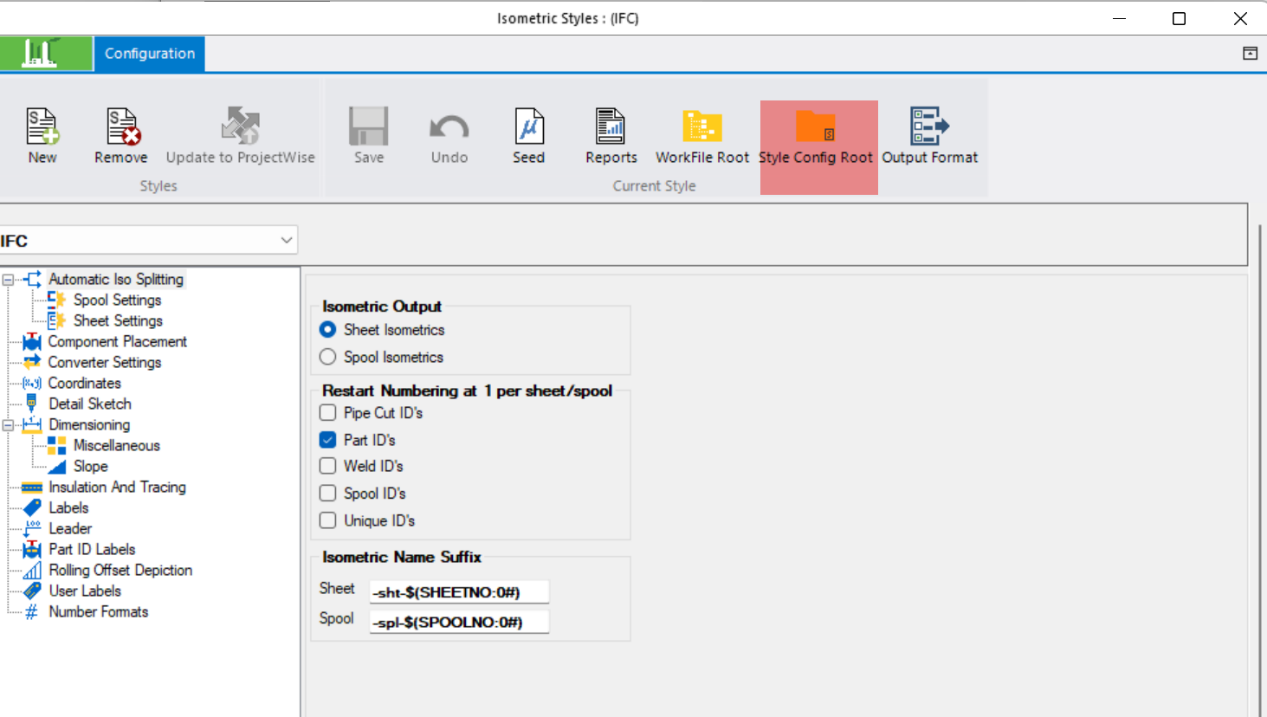

4.在样式编辑器中，选择样式配置路径，打开文件夹

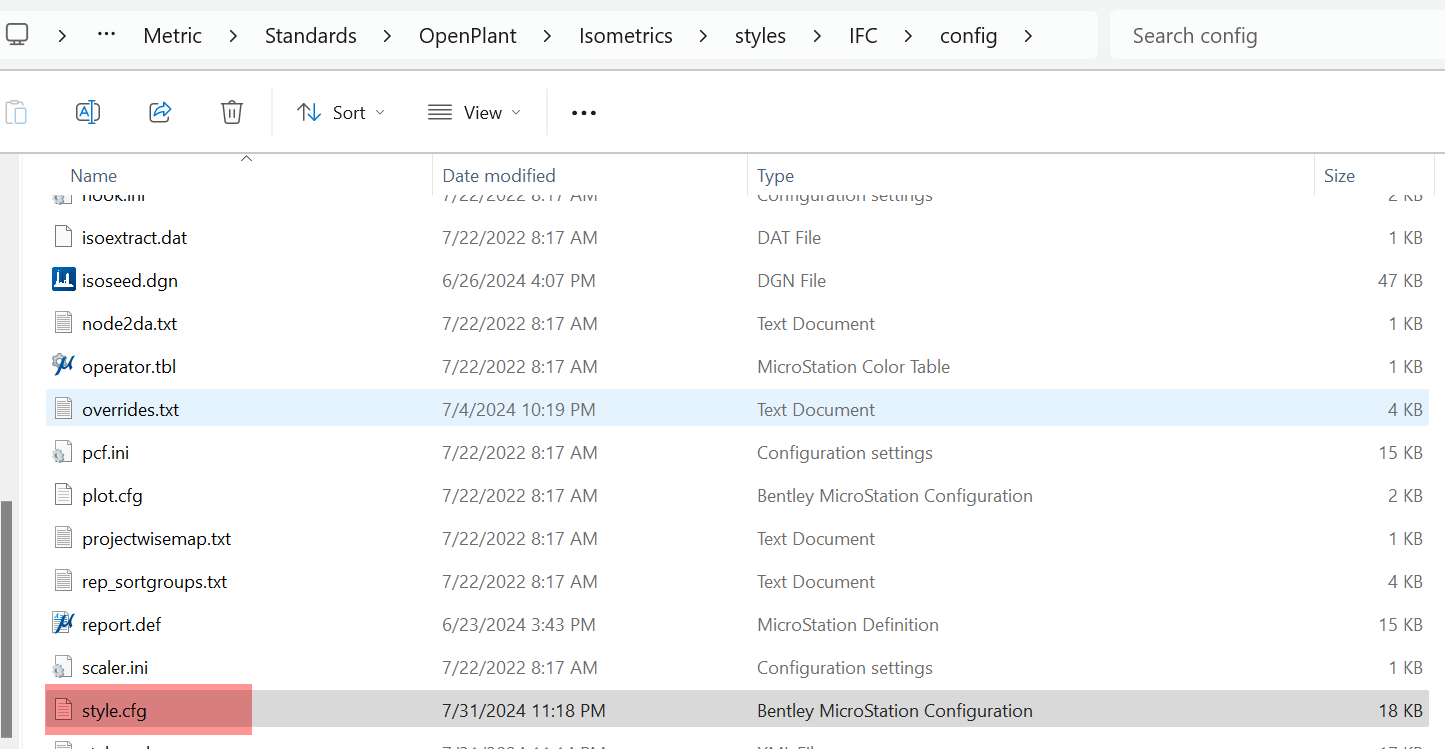

5.打开style.cfg文件

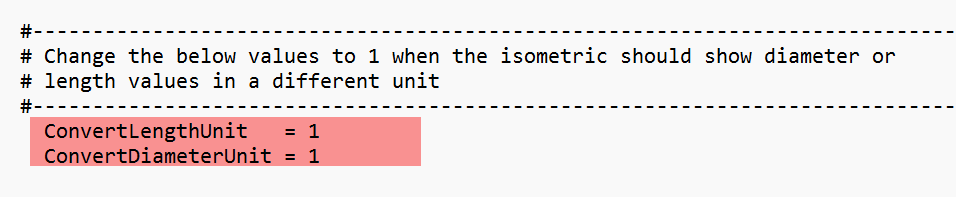

6.在style.cfg文件中修改如下配置变量

ConvertLengthUnit   = 1

ConvertDiameterUnit = 1

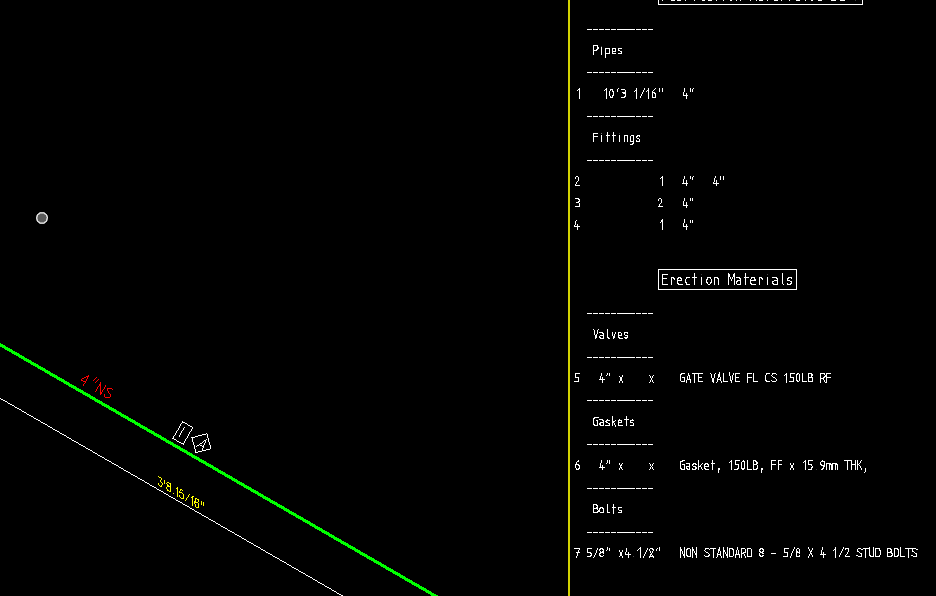

7.重新生成ISO图验证结果
