【问题背景】

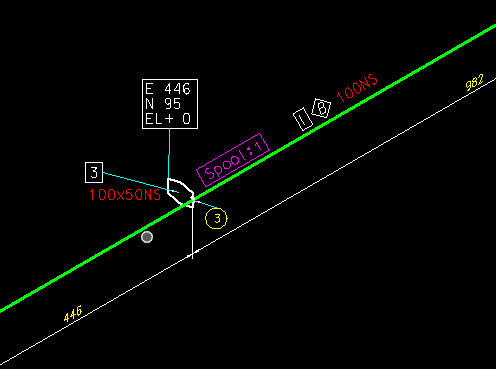

使用OPIM软件生成ISO图时，默认情况下不会对管座的长度进行标注，参考下图。此贴将为大家介绍如何在ISO图中标注管座的分支长度。

【操作步骤】

1.加载OpenPlant Modeler CONNECT Edition，打开DGN文件

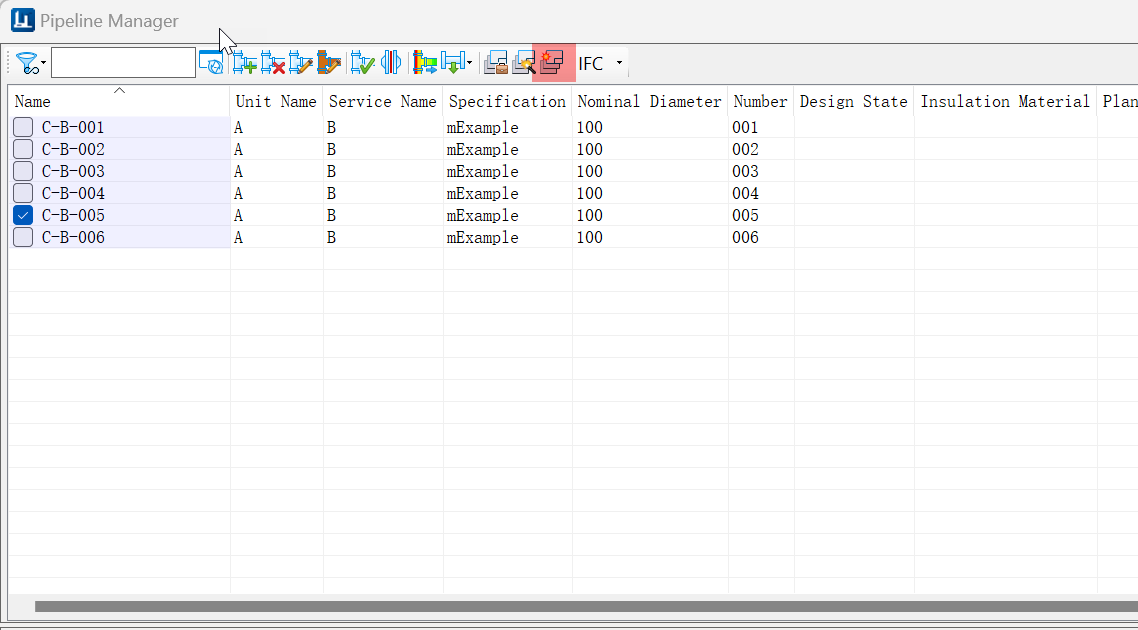

2.打开管线管理器，选择管线生成ISO图

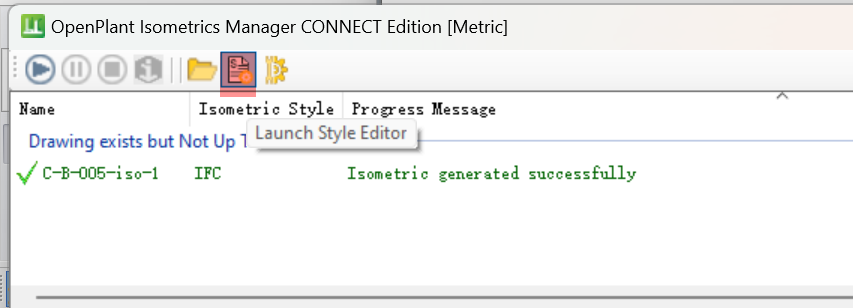

3.在生成ISO图界面，选择加载样式编辑器

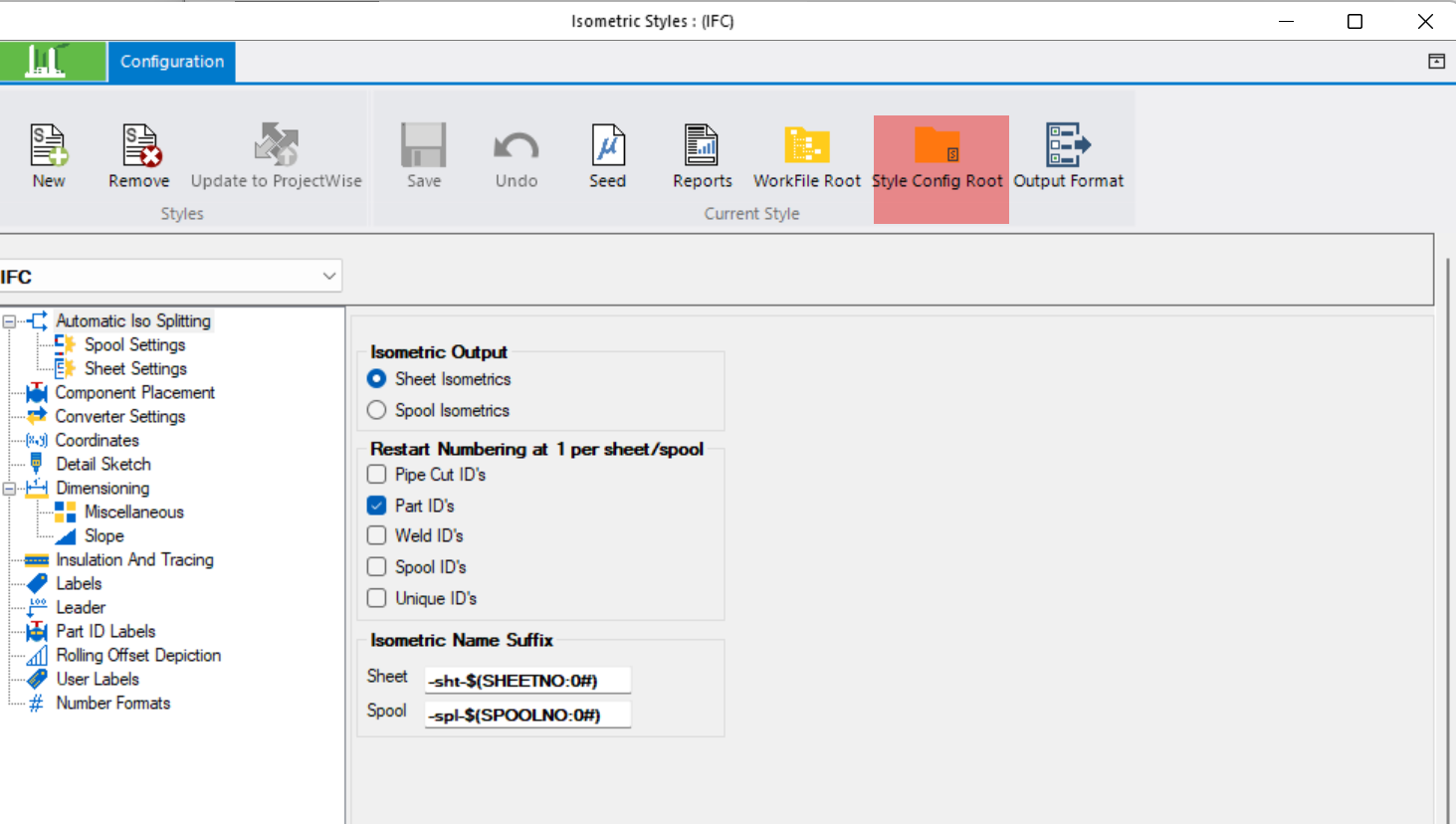

4.在样式编辑器中，选择样式配置路径，打开文件夹

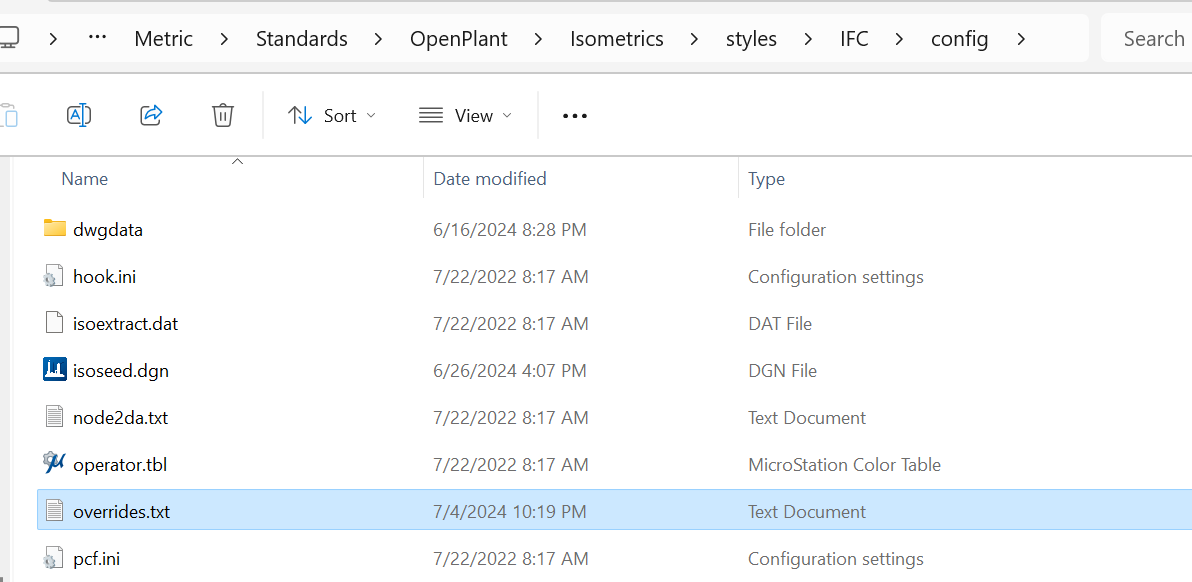

5.打开overrides.txt文件

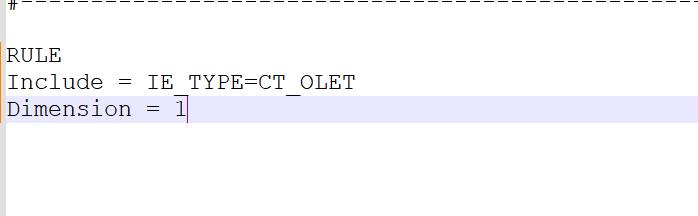

6.在overrides.txt文件中添加如下配置变量

RULE

Include = IE_TYPE=CT_OLET

Dimension = 1

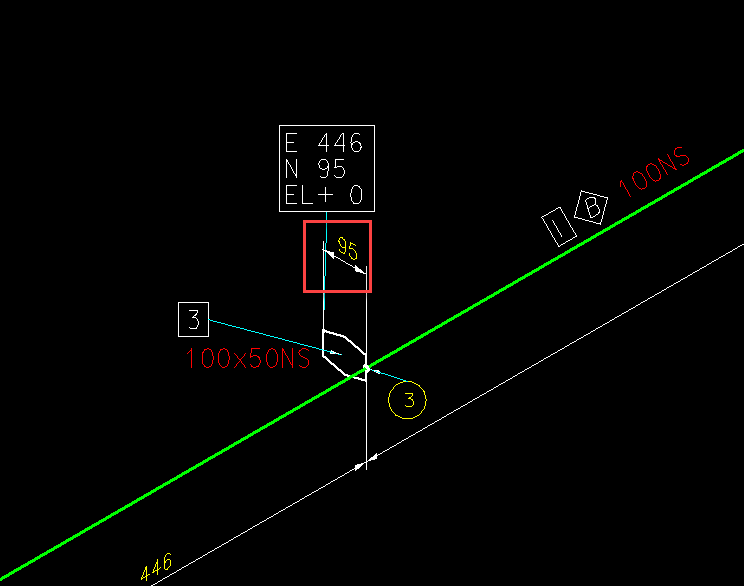

7.保存后，重新生成ISO图验证结果，此时在图中已经标注了管座的长度。
