Produkt:	OpenRoads Designer
Wersja:	10+
Obszar:	Produkcja rysunku
Autor:	Klaudia Piekielniak

Problem

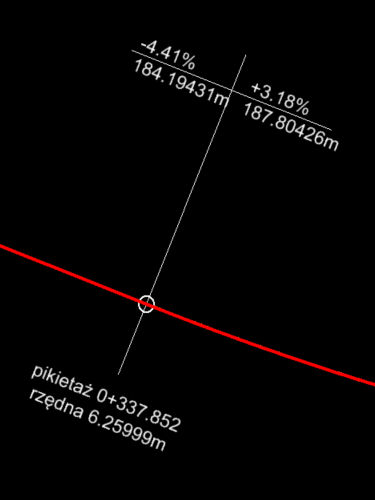

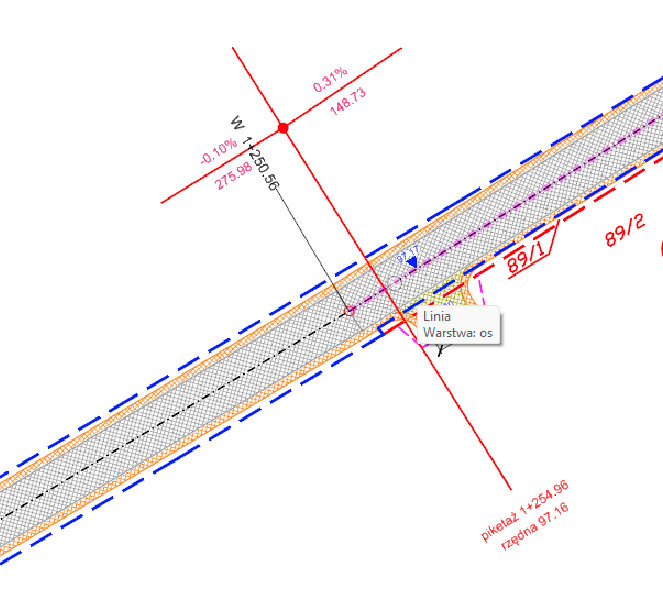

Jak stworzyć adnotację, która wyświetli nam dane niwelety na planie (osi poziomej). W InRoads dało się to zrobić za pomocą prostego narzędzia "Vertical change in plan". Przykład takiej adnotacji poniżej:





Rozwiązanie

Poniżej pokazuję kroki, które mogą pomóc w stworzeniu podobnej adnotacji.



1. Dodanie nowych ulubionych tekstów

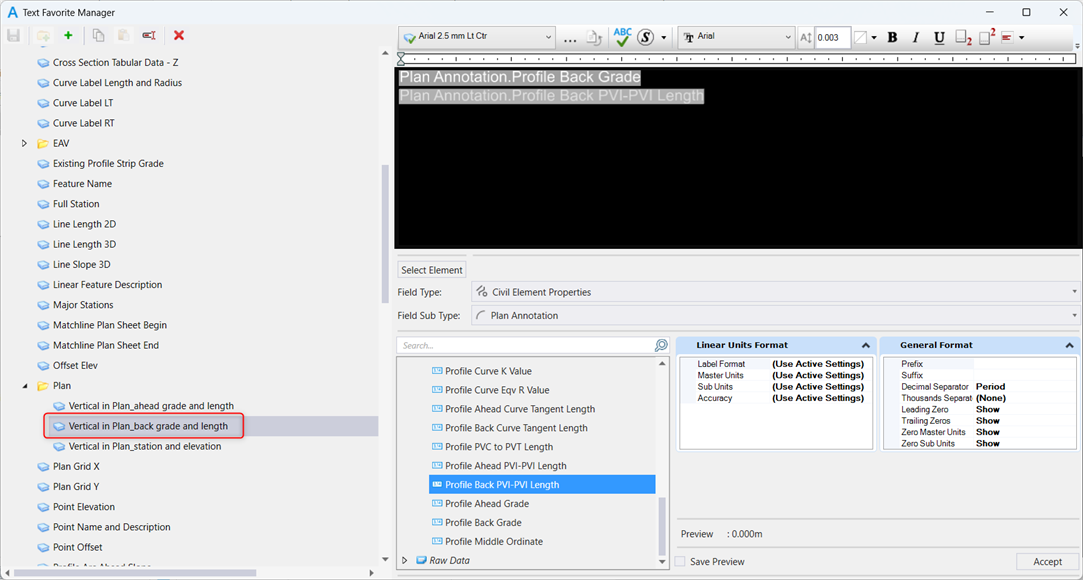

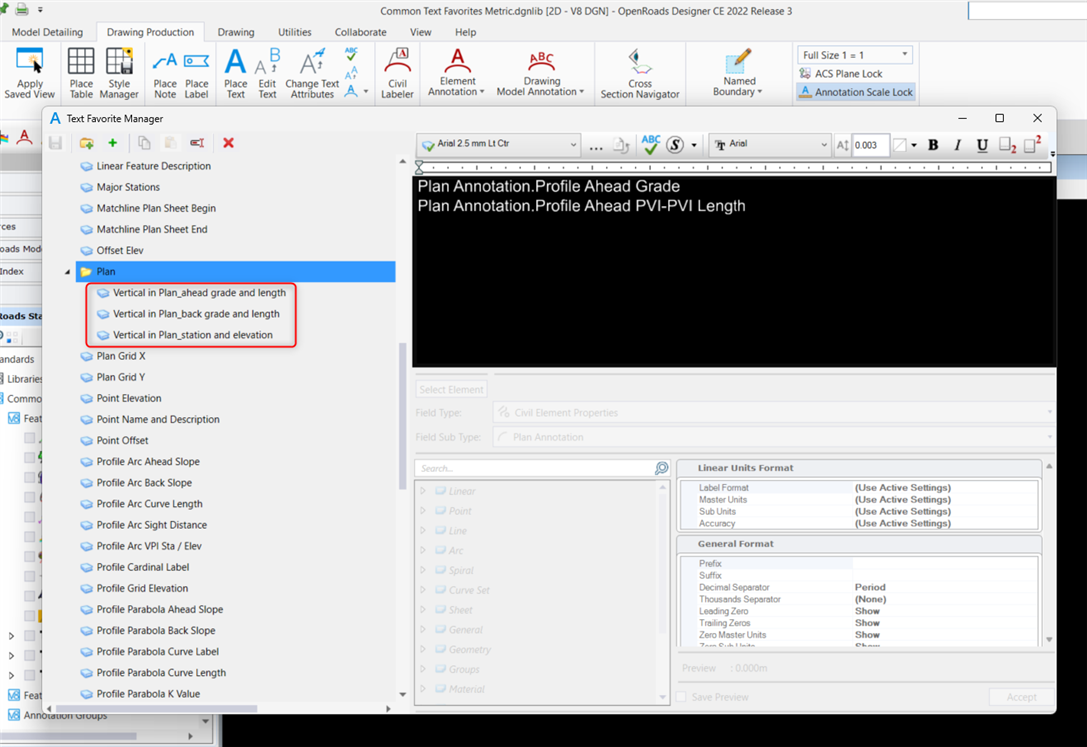

W pliku: Common Text Favorites Metric.dgnlib [C:\ProgramData\Bentley\OpenRoads Designer CE 10.12\Configuration\Organization-Civil\_Civil Default Standards - Metric\Dgnlib\Feature Definitions]  dodałam swoje ulubione teksty, które później wykorzystałam w tworzeniu nowej adnotacji „T annotation (left side)”:



2. Utworzenie nowej adnotacji w pliku .dgn

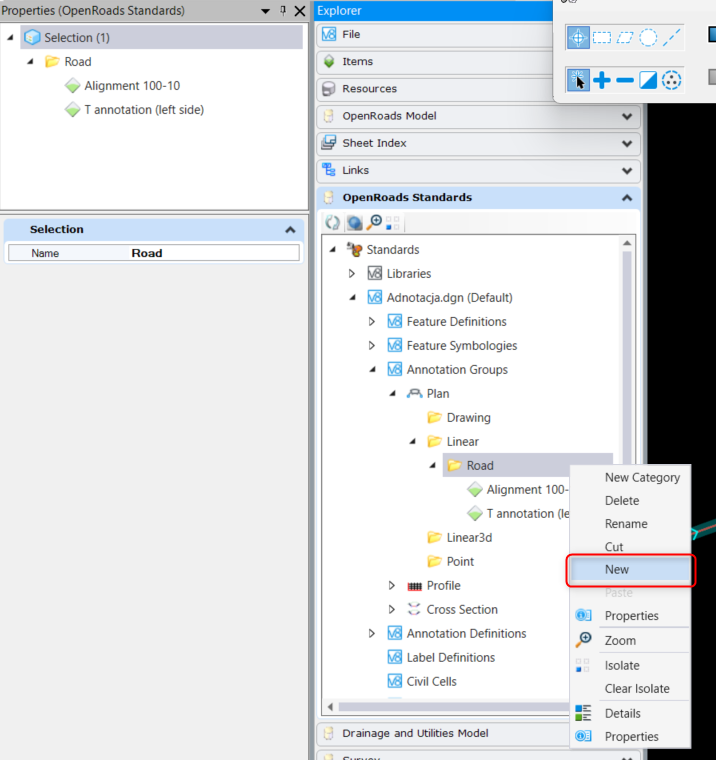

W moim pliku .dgn utworzyłam nową adnotację „T annotation (left side)”. Przeszłam do: Explorer > OpenRoads Standards > Adnotacja.dgn (mój  plik) > Annotation Groups > Plan > Linear > Roads > New > i nadałam nazwę „T annotation (left side)”.

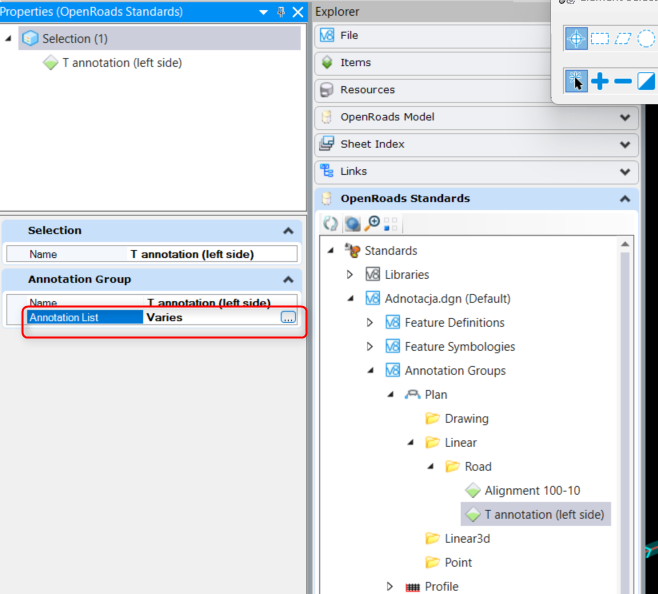

Następnie w okienku Właściwości [Properties] wybrałam trzy kropki przy "Annotation List: Varies"

i otwartło się nowe okno "Manage Annotations". Tutaj za pomocą opcji:





dodałam pięć nowych adnotacji (dwie dla linii, trzy dla danych, które mają się wyświetlać).

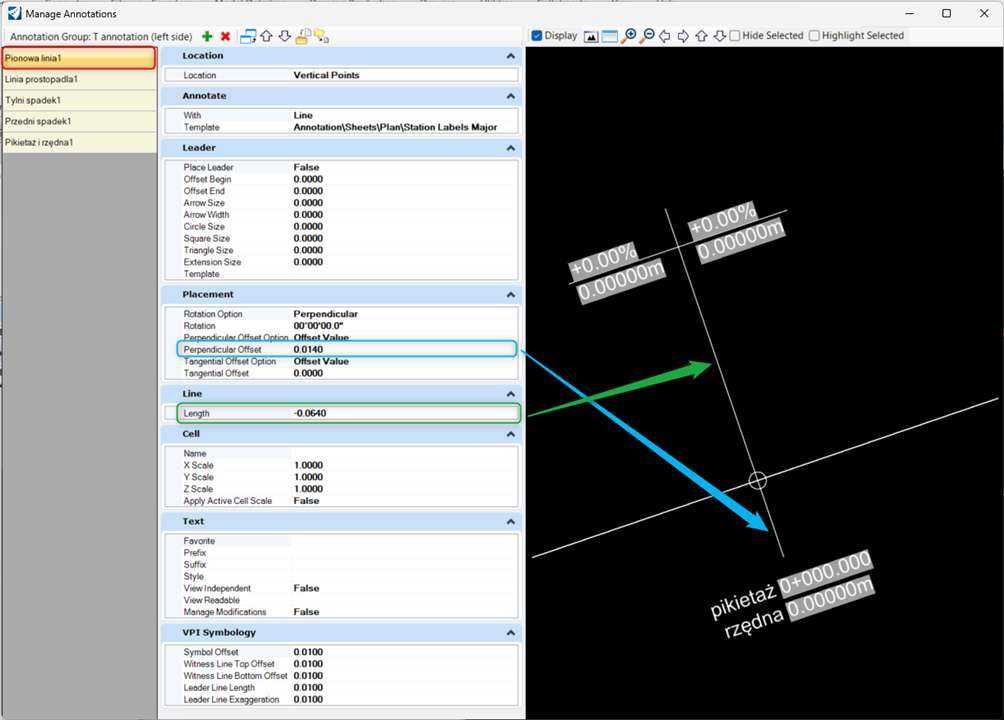

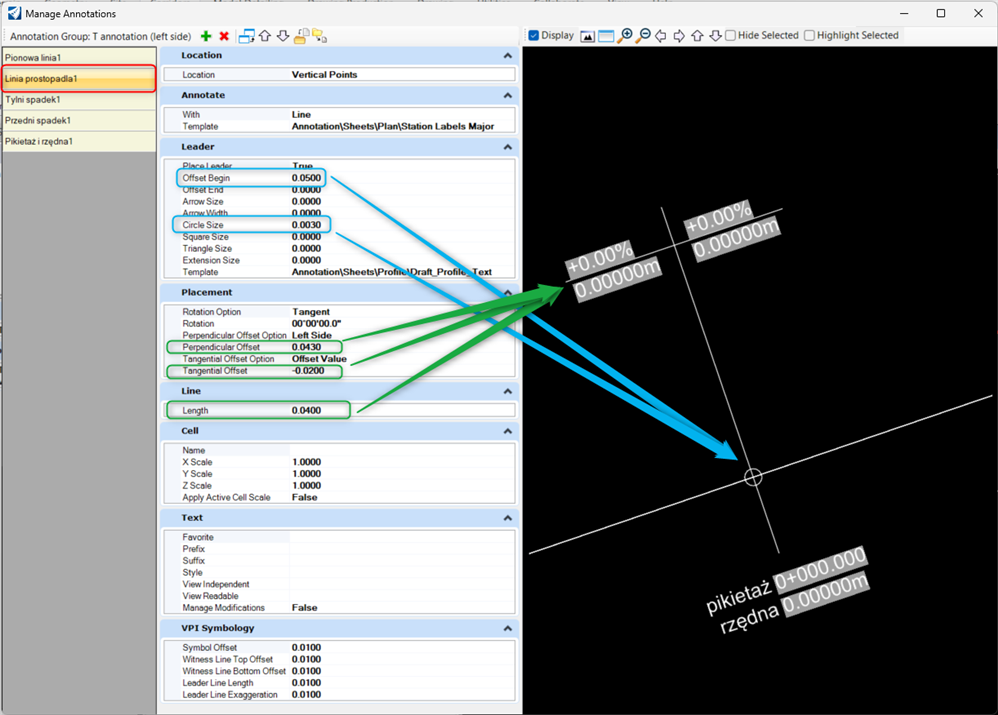

Dobierałam takie długości linii i ich ułożenie jakie było najlepsze dla mojego projektu:

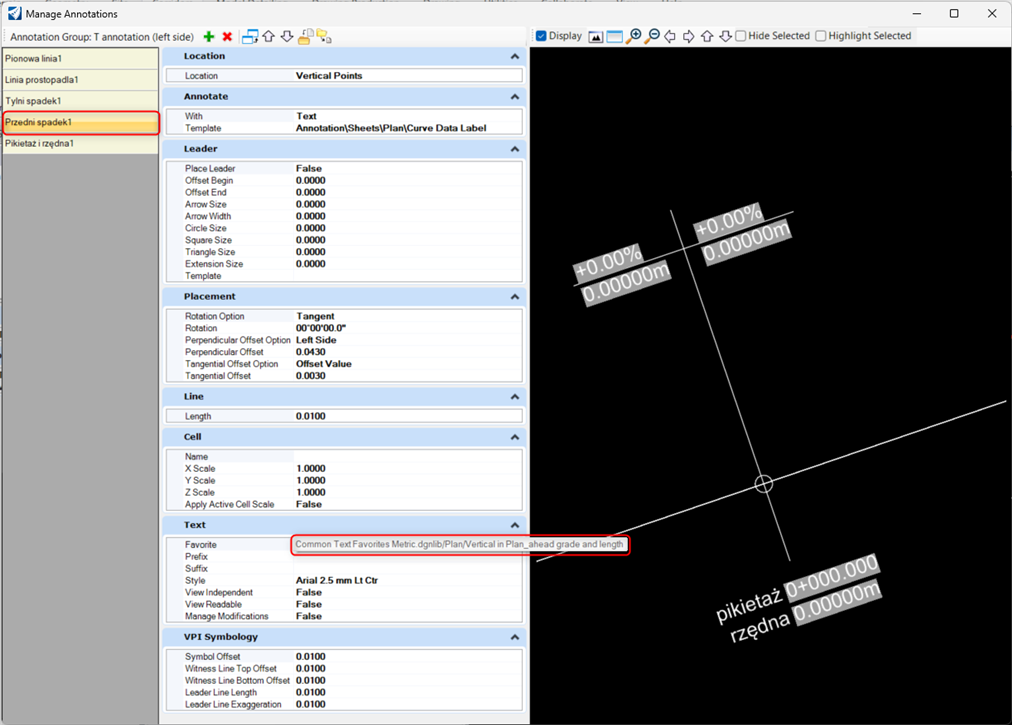

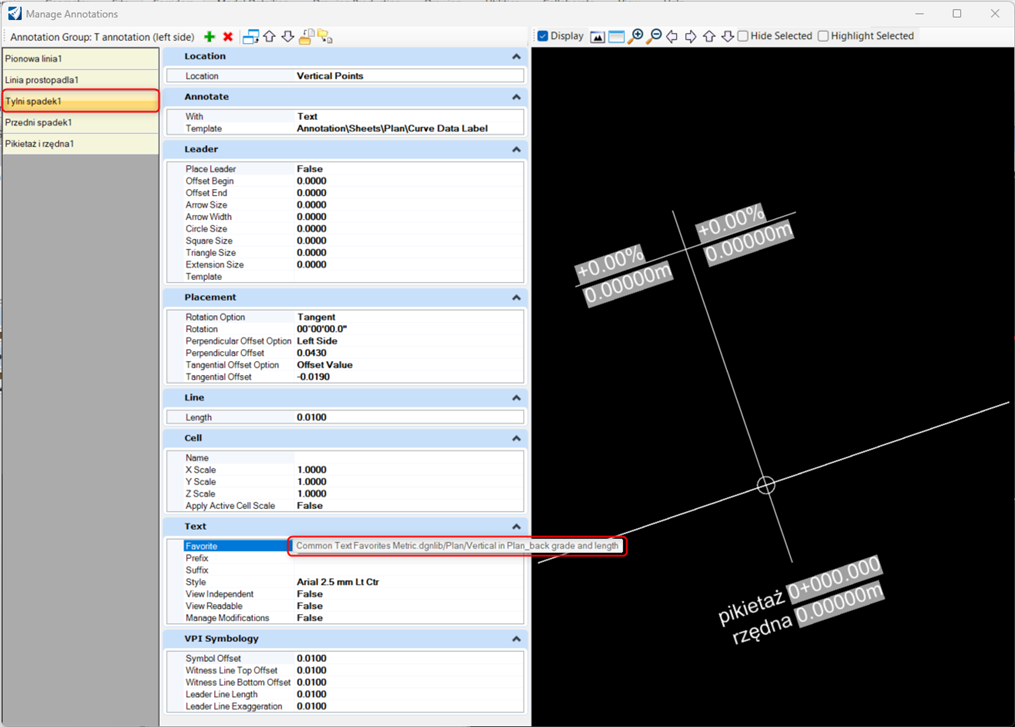

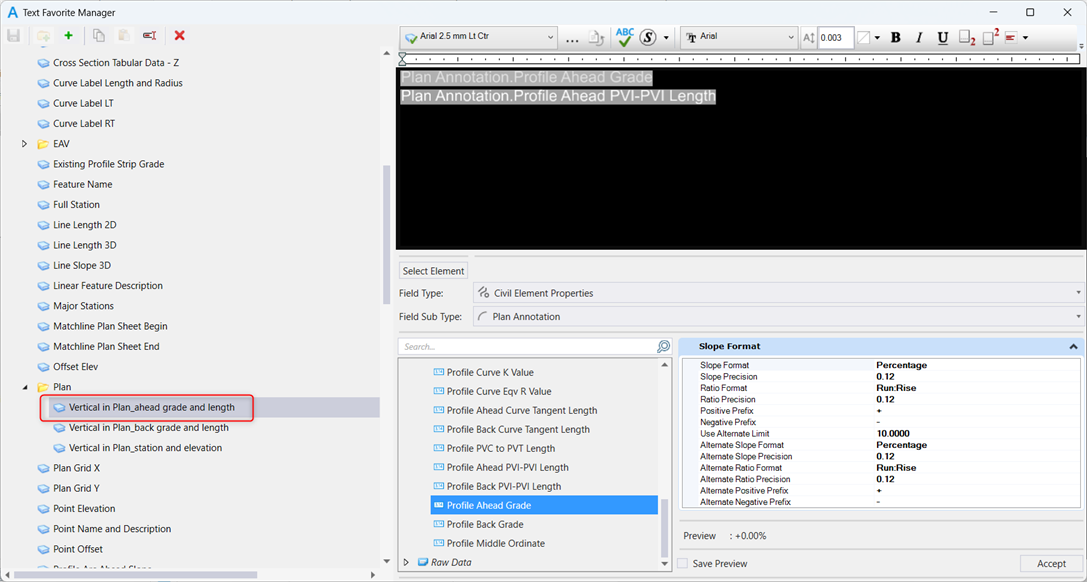

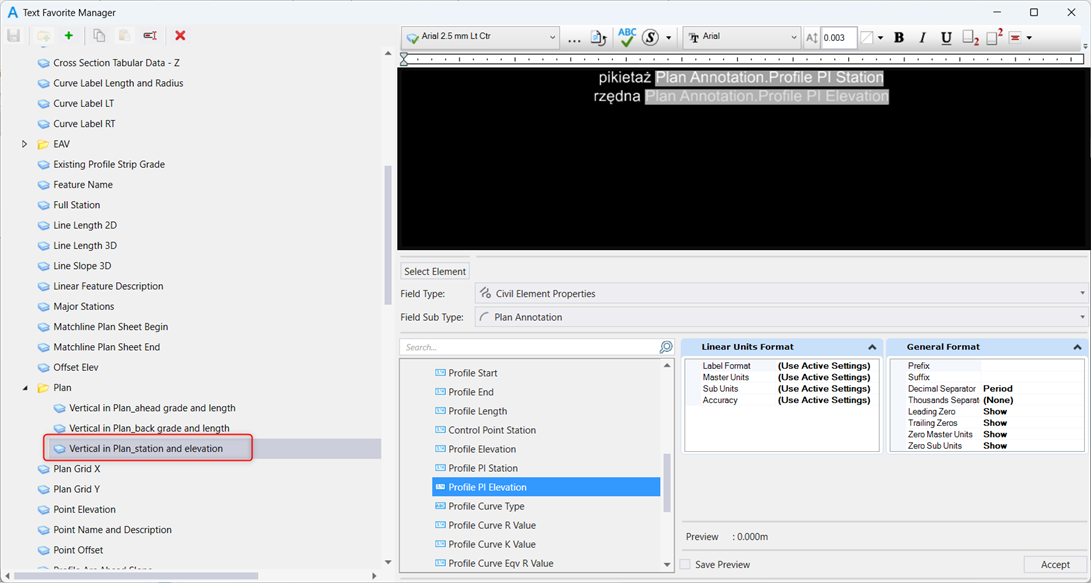

Dla “Tylni spadek”, “Przedni spadek” oraz „Pikietaż i rzędna” wybrałam stworzone przeze mnie wcześniej ulubione teksty:

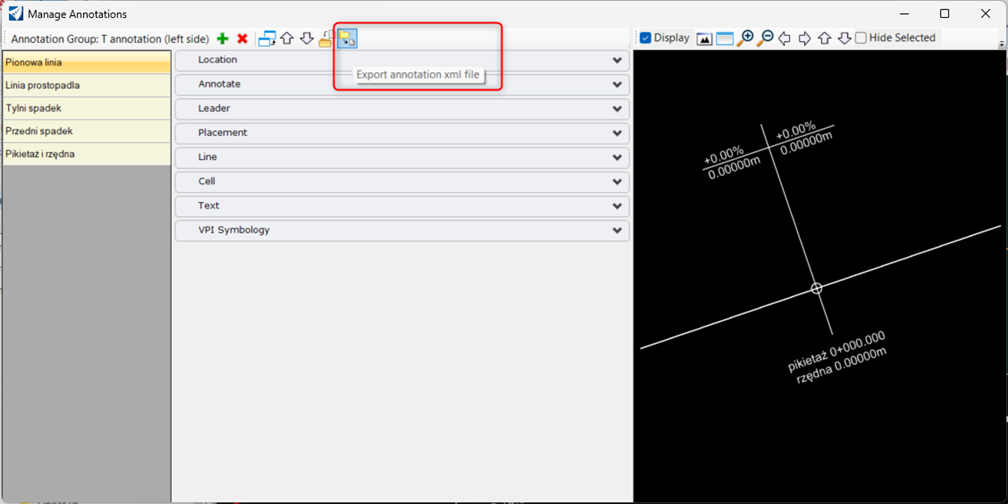

Przy okazji wyeksportowałam też tę grupę adnotacji używając opcji „Export annotation xml file” i zamknęłam okienko "Manage Annotations". W następnym kroku wyjaśnię dlaczego eksportuję tę grupę adnotacji.

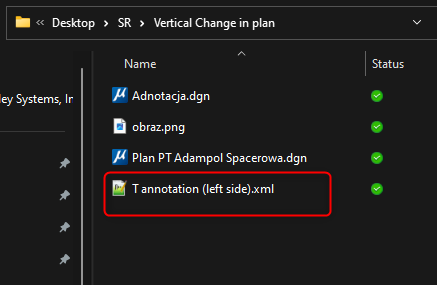

Wynikiem eksportu jest plik .xml:

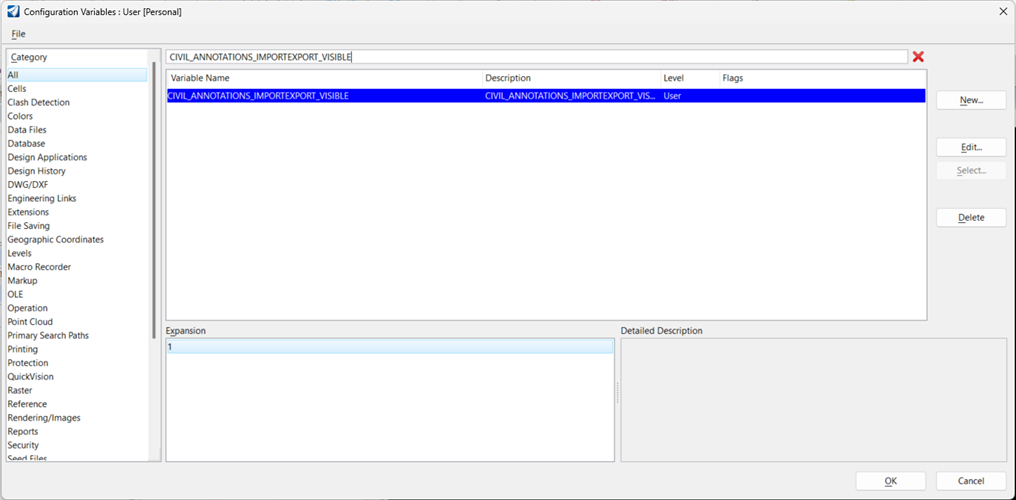

WAŻNE! Aby funkcje importu i eksportu pliku .xml były u Państwa odblokowane ("Import annotation xml file" oraz "Export annotation xml file"), należy ustawić zmienną konfiguracyjną CIVIL_ANNOTATIONS_IMPORTEXPORT_VISIBLE = 1.

3. Adnotacja „T annotation (left side)” dostępna we wszystkich plikach .dgn w danej przestrzeni roboczej

 W poprzednim kroku (nr 2) stworzyliśmy adnotację w pliku .dgn, co sprawiło, że będzie ona dostępna tylko w tym pliku .dgn. Jeżeli chcemy aby adnotacja „T annotation (left side)” była dostępna we wszystkich plikach .dgn otwieranych w naszej przestrzeni roboczej (w moim przypadkuTraining Metric) należy zrobić jeden z dwóch kroków (A lub B):

A. W punkcie 2 tego artykułu nie tworzyć naszej adnotacji w pliku .dgn, tylko odrazu w pliku .dgnlib. Musielibyśmy otworzyć plik Common Features Annotations Levels Elem Temp Item Types Metric.dgnlib [C:\ProgramData\Bentley\OpenRoads Designer CE 10.12\Configuration\Organization-Civil\_Civil Default Standards - Metric\Dgnlib\Feature Definitions] i tutaj powtórzyć wszystkie kroki z punktu 2 (oprócz eksportu). Następnie zapisać zmiany i zamknąć plik.

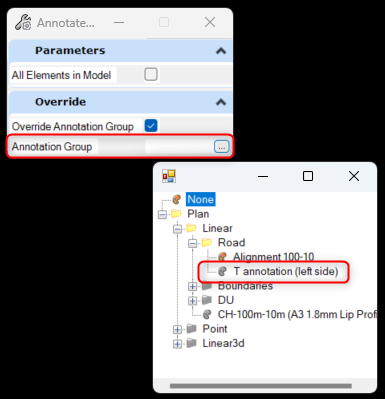

W takim przypadku po otwarciu jakiegoś pliku .dgn w tej przestrzeni roboczej (w moim przypadkuTraining Metric) i po kliknięciu na "Element Annotation":



  nasza grupa powinna być widoczna.

B. Jeżeli natomiast stworzyliśmy naszą grupę adnotacji w pliku .dgn jak w punkcie 2 i eksportowaliśmy do pliku .xml, możemy tę grupę adnotacji zaimportować do pliku .dgnlib. - Common Features Annotations Levels Elem Temp Item Types Metric.dgnlib, aby grupa adnotacji była dostępna dla wszystkich plików .dgn otwieranych w tej przestrzeni roboczej.

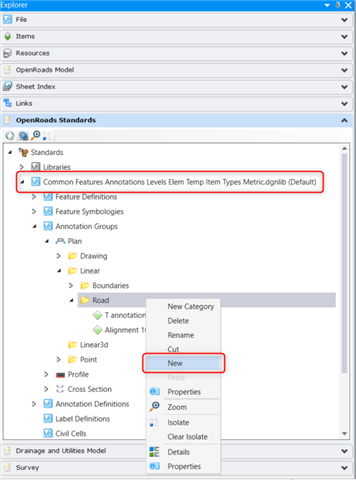

W pliku .dgnlib przechodzimy (tak samo jak wcześniej w pliku .dgn) do: Explorer > OpenRoads Standards > Common Features Annotations Levels Elem Temp Item Types Metric.dgnlib > Annotation Groups > Plan > Linear > Roads > New > i tworzymy grupę adnotacji o jakiejś nazwie, np. znów „T annotation (left side)”.

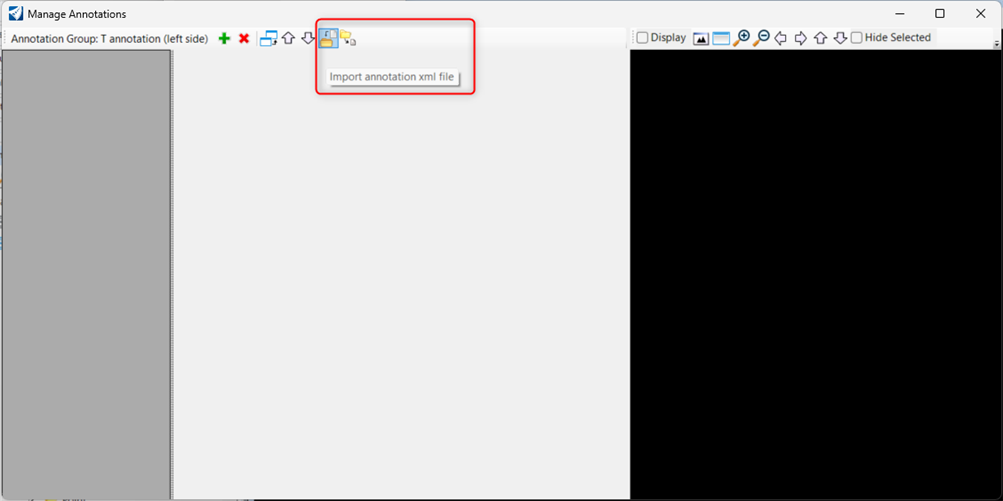

Następnie w okienku Właściwości [Properties] wybieramy trzy kropki przy "Annotation List: Varies"  i otwieramy okno "Manage Annotations". Tutaj za pomocą opcji "Import annotation xml file" importujemy naszą grupę adnotacji:

Zapisujemy zmiany w pliku .dgnlib i możemy pracować z naszą adnotacją w każdym pliku .dgn otwartym w tej przestrzeni roboczej:
