参照ファイルをアタッチする際、相対パスを保存の使い方について紹介します。

下記の二つのテスト結果を比較し、相対パスの使い方が分かるようになります。

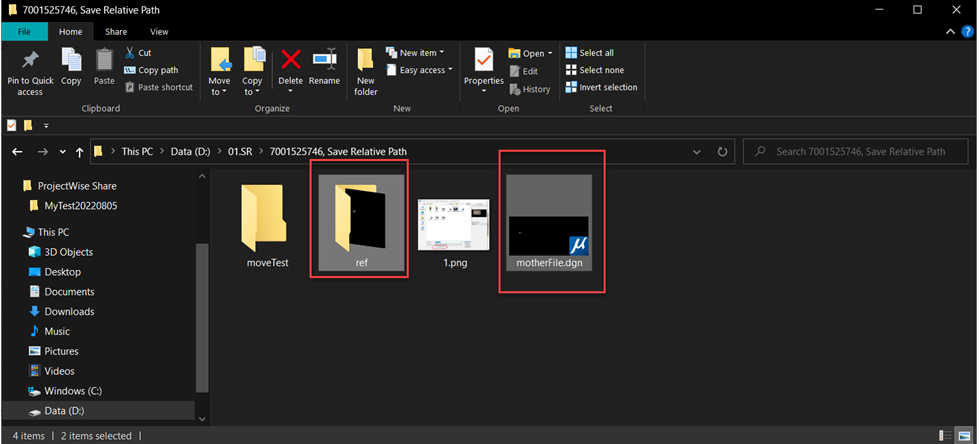

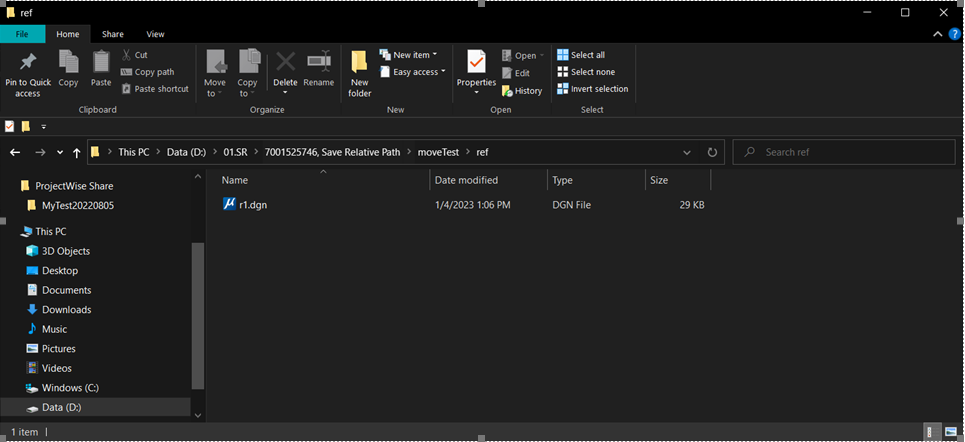

まず、下記のmotherFile.dgnとr1.dgnを用意しています。

テストの１

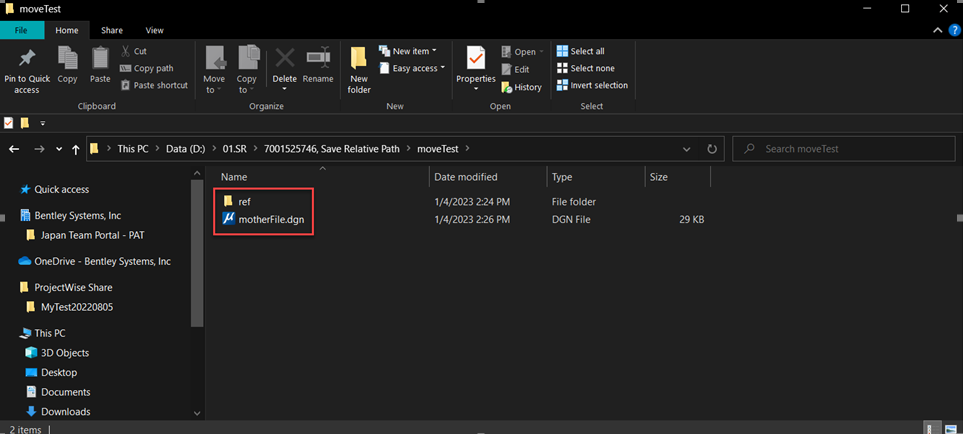

相対パスを保存をチェックしないで r1.dgnをアタッチしてから、motherFile.dgnとrefフォルダを移動しました。

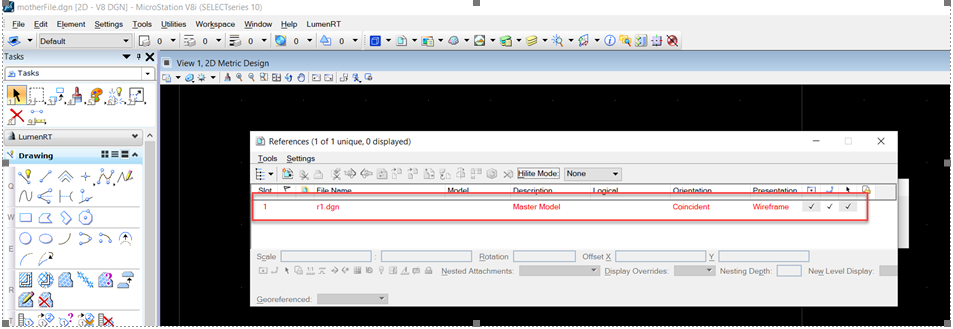

motherFile.dgnファイルを開き、参照が見つかりません。

テストの２

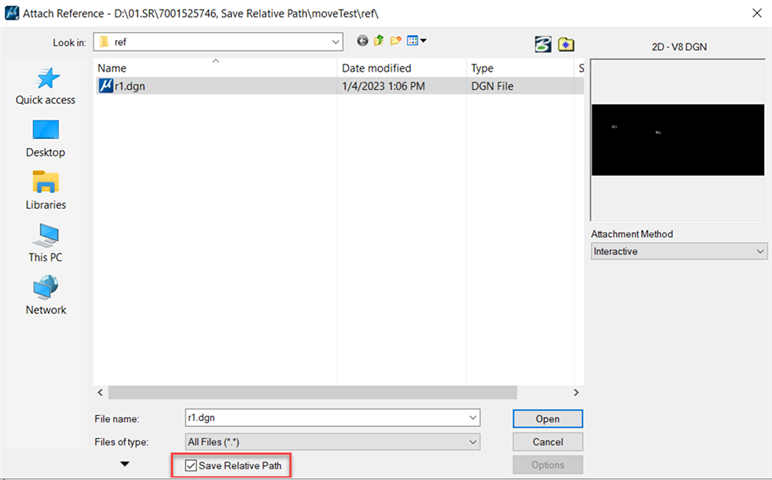

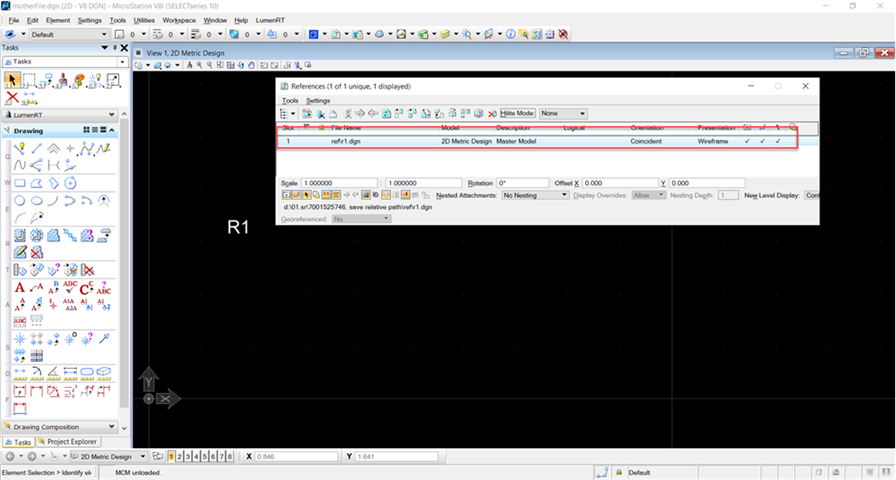

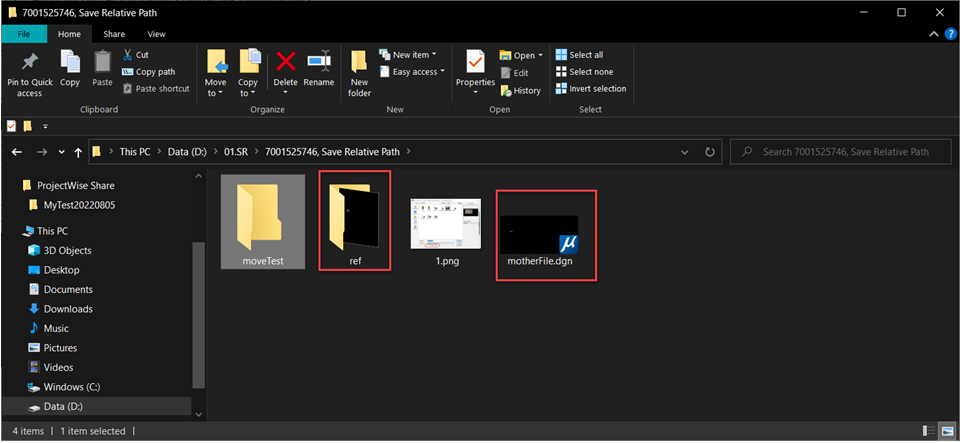

相対パスを保存をチェックして r1.dgnをアタッチしてから、motherFile.dgnとrefフォルダを移動しました。

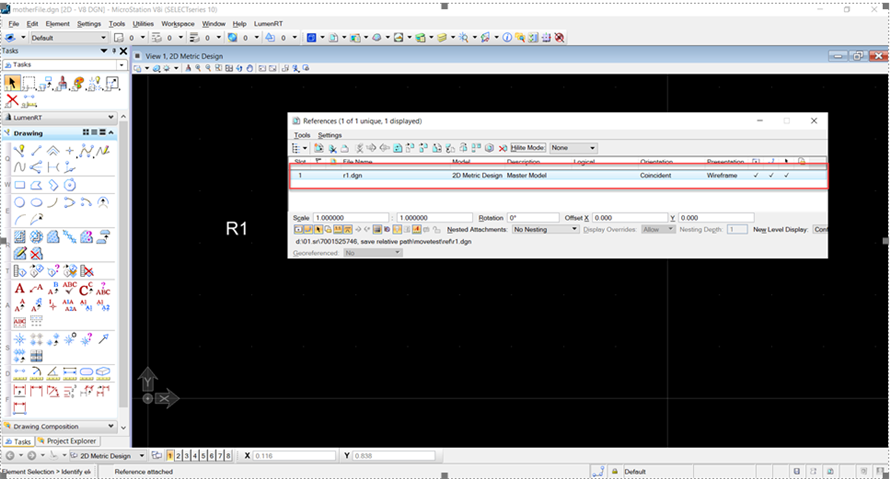

motherFile.dgnファイルを開き、参照が見つかります。
