如何正确添加移动荷载？
【解决方法】
目标：在模型的梁单元上添加移动荷载。
总体思路：先通过添加移动荷载找到移动荷载下模型的控制工况，然后将控制工况与其他荷载进行组合，求得包络解。
Step 1：移动荷载预定义
定义不同类型移动荷载的荷载大小，吊车荷载或汽车荷载。
1. 打开模型；
2. 在Modeling页面, 选择 General 页面和 Load & Definition 分项页面；
3. 在 Load & Definition 对话框, 展开 Definitions 条目并选中 Vehicle Definitions ，然后点击 Add...
4. 在Add New: Vehicle Definitions 对话框中选择 Define Load条目，然后输入以下参数:
- Vehicle Type Ref: 1
- Width: 0
|
|
荷载 |
距离 |
|
1 |
1KN |
|
|
2 |
2KN |
1m |
|
3 |
1KN |
1m |
然后, 点击 Add 按钮。
Step 2：移动荷载工况
给荷载预定义中的移动荷载指定方向和路径。
1. 在 Load & Definition 对话框中选中 Load Cases Details ，然后点击 Add... 按钮；
2. 在 Add New: Load Cases 对话框中选择 Load Generation 条目，然后输入以下参数：
n 生成的荷载工况数目: 40
n 是否包含预定义荷载到工况中: None
点击 Add 按钮， 然后点击 Close 退出；
3. 在 Load & Definition 对话框中选择 2 - 41: GENERATE LOAD 条目，然后点击 Add... 按钮；
4. 在 Add New: Load Cases 对话框中输入如下数据:
n Type: 1
n Range: None

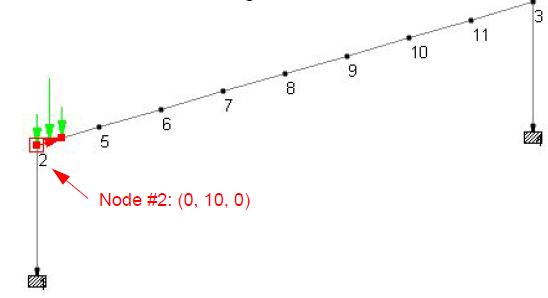

Initial Position of Load:
n X Coordinate: 0 m
n Y Coordinate: 10 m
n Z Coordinate: 0 m
Load Increment:
n X Increment: 1 m
n Y Increment: 0 m
n Z Increment: 0 m
点击 Add 按钮， 然后点击 Close 退出。
注意：移动荷载的初始荷载位置对应于Load#3。
Step 3：分析模型
STAAD.Pro将对所有的移动荷载工况执行分析，并将对应于每个荷载工况（不同的荷载位置）的分析结果带入后处理中。
1. 在菜单栏中点击 Analyze > Run Analysis...
2. 在 STAAD Analysis and Design 对话框中选择 Go to Post Processing Mode 按钮然后点击 Done；

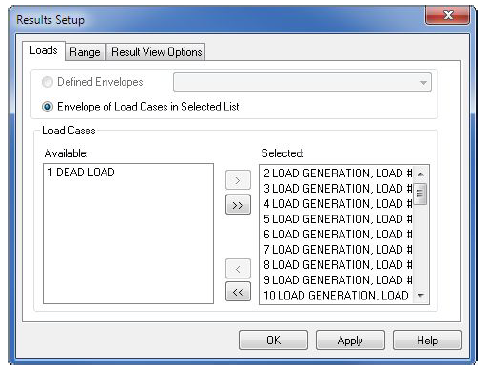

3. 在 Results Setup 对话框中选择 DEAD LOAD 荷载工况然后点击 Left Arrow 按钮；
Step 4：查看位移结果
以下操作将指导如何查看位移结果及判断位移的控制工况。
1. 在后处理页面选择 Node 页面及 Displacement 分项页面；

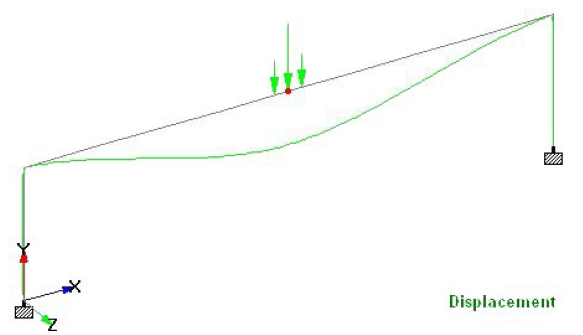

2. 在 Structure 工具栏，点击 Loads 图标查看荷载分布；

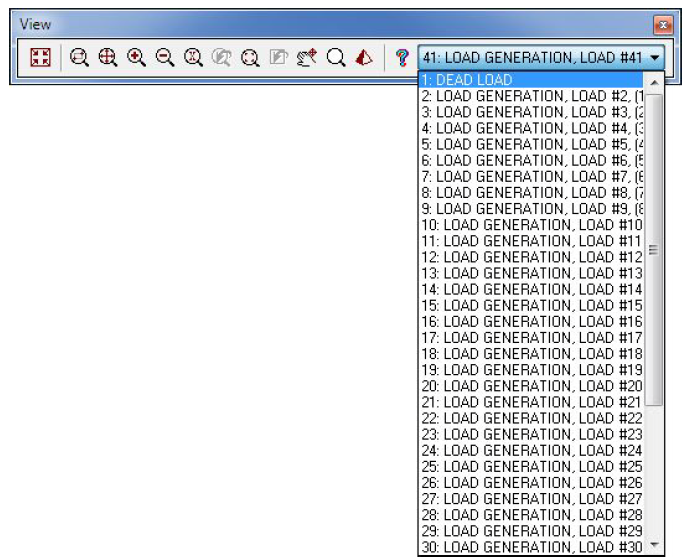

3. 在 View 工具栏，选择每一个工况查看该工况位置对应的荷载位置；
4. 在 Node Displacements 对话框， 选择 Summary 查看以下信息：
- 最大竖向位移
Step 5：查看最大内力
以下操作指导如何查看内力结果及判断最大剪力和弯矩的控制工况。
1. 在后处理页面选择 Beam 页面和 Forces 分项页面；

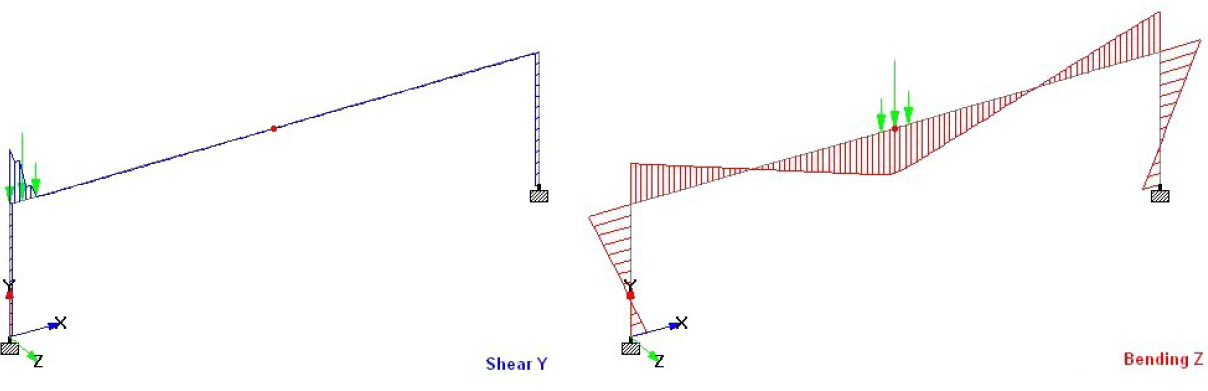

2. 在 Beam End Forces 对话框中选择 Summary 页面，关注以下信息：
- 最大剪力 (Max Fy): member 2 for load case 2.
- 最大弯矩 (Max Mz): member 6 for load case 21.
Step 6：创建荷载组合
创建包含移动荷载工况在内的荷载组合：
1. 菜单栏选择 Mode > Modeling；
2. 在 File 工具栏点击 STAAD Editor 图标.
3. 在 STAAD Editor 中，输入一些命令：（注意：此处示例没有考虑动力系数，实际工程中，用户需要按实际情况考虑动力荷载的动力系数）
LOAD COMB 42 COMBINATION LOAD CASE 42
1 1.0 21 1.0
LOAD COMB 43 COMBINATION LOAD CASE 43
1 1.0 2 1.0

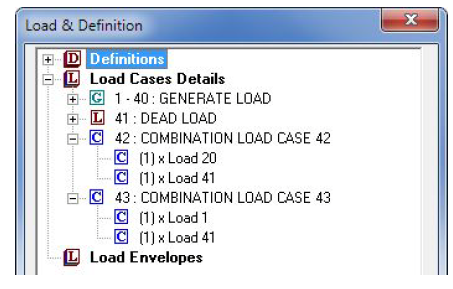

4. 在该页面选择 General 页面及 Load & Definition 分项页面，可以看到移动荷载工况已经添加到荷载组合中；
5. 值菜单栏中选择 Analyze > Run Analysis...
6. 在 STAAD Analysis and Design 对话框中选择 Go to Post Processing Mode 并点击 Done；
7. 在 Results Setup 对话框中点击 OK 进入后处理；
在后处理页面可以查看位移与内力结果。注意此处控制工况将包含恒载工况在内。
参考例子：
