第4单元:超高
概述
本章你将学习到定义和编辑超高数据,并对多个廊道设置超高。
目标
1. 打开OpenRoads Designe软件,并确保工作集(Workset)设置为Integrated Highway Lifecycle。
2. 打开Module 4 (Superelevation)文件夹下的Superelevation.dgn文件。
3. 创建匝道C的超高定义。
a. ![](fabebe3e47f1065088c56642846d43da.iix)
点击廊道(Corridors)功能区选项卡中的创建超高区间(Create Superelevation Sections)按钮。
n Feature Definition(特征定义) = Superelevation > Superelevation (在工具设置对话框中设置)
n Name(名称) = RampC
n Start Station(起始桩号) = Beginning of Alignment
n Stop Station(终止桩号) = End of Alignment
n Minimum Tangent Length(最小切线长度) = 10000
b.
这时创建超高车道(Create Superelevation Lane)工具自动运行,如果没有运行,请点击工具按钮。
n Name(名称) = RampC
n Type(类型) = Primary
n Side of Centerline (中心线侧)= Left
n Inside Edge Offset(内边缘偏移) = 0
n Width(宽度) = 3.65
n Normal Cross Slope(普通横坡) = ‐2%
c. 停止定义超高车道。
d. ![](bbbe7e7e1b798250dc6db99f034bcbc3.iix)
这时超高计算(Calculate Superelevation)工具应该自动运行,如果没有,请点击工具按钮运行。
n Standards File Name(标准文件名称) = AASHTO Method 5 ‐ Metric.xml
n e selection (e选择)= AASHTO Method 5
n L Selection(L选择) = AASHTO
n Design Speed (设计速度)= 50
n Pivot Method (旋转方式)= Crown
n Open Editor (打开编辑器)= No
查看并编辑匝道C的超高
1.
选择超高区间
2. 把光标放置在超高区间上,直到菜单出现。
3.
点击菜单中的打开超高模型(Open Superelevation Model)按钮。

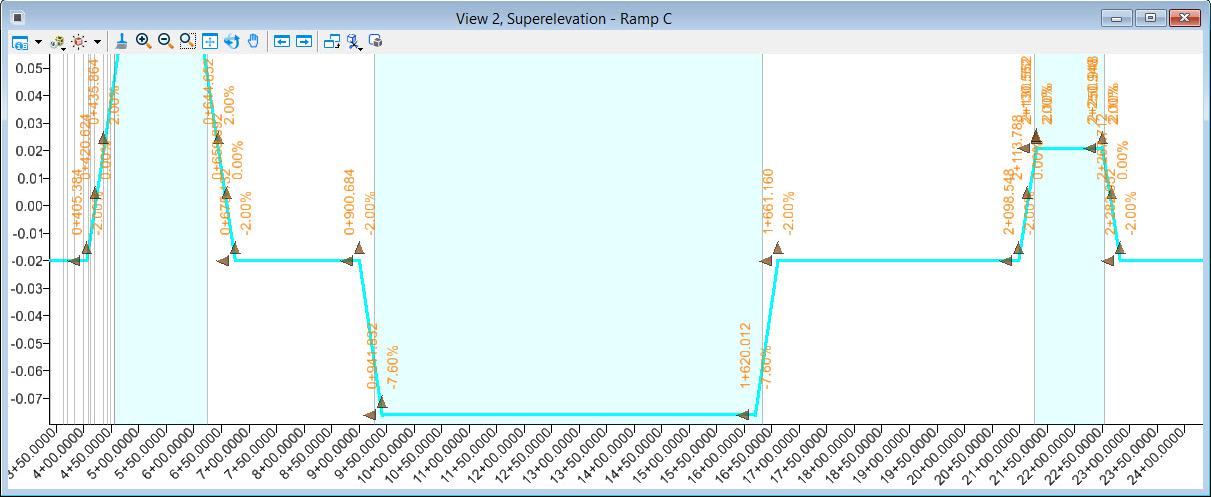

4. 点击视图2(View 2)按钮并显示模型。
5. 选择超高过渡线。
6. 缩放超高线的超高过渡线和图形底部到合适大小。
7. 改变超高区域的桩号位置。
n Start Station(起始桩号) = 0+940
n End Station(终止桩号) = 1+620
将超高指定给匝道C的廊道
1.
打开文件Corridor_RampC.dgn。
2. 将视图1(View 1)设置为2D模式。
3. 把Corridor_RampC.dgn的2D模型参考到当前的缺省模型。
4. 指定超高给廊道Ramp-1。
a.
点取廊道(Corridors)功能区选项卡中的指定给廊道(Assign to Corridor)按钮。
b. 选择匝道C(Ramp C)的超高区间。
c. 重新选择超高区间。
d. 选择廊道RampC-1。
e. 确认模板可以自动设置超高与枢轴点(Pivot points)。

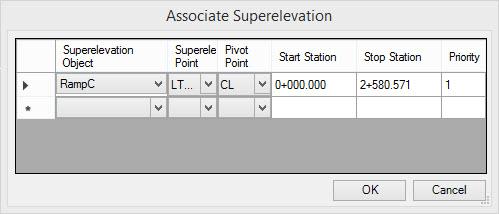

f.
点击确定(OK)按钮关联超高与廊道。
5.
关联超高与廊道RampC-2。
将超高指定给廊道Bridge-RampC
1.
打开文件Bridge_RampC.dgn。
2. 将视图1(View 1)设置为2D模式。
3. 把Corridor_RampC.dgn.的2D模型参考到当前的缺省模型中来。
4.
将超高指定给廊道Bridge-RampC。

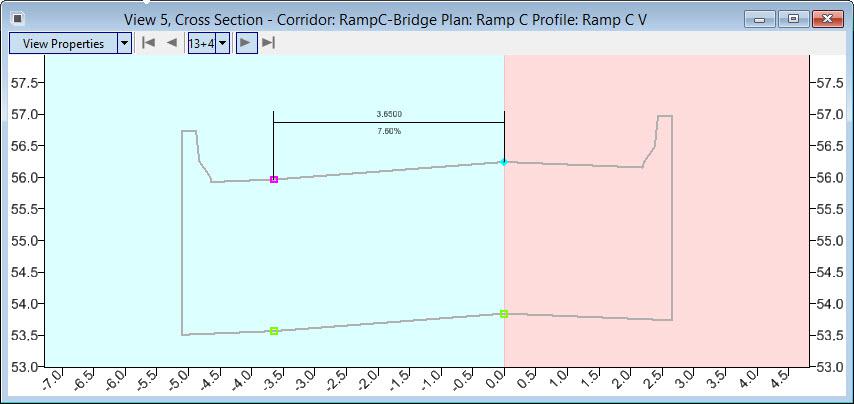

5. 动态显示廊道Bridge-RampC的横断面。
6. 退出OpenRoads Designer软件。
入门手册中的每一单元都会带读者学习一个独立的功能。在每一单元学习完成并关闭软件之后,请把本单元的成果文件放置在下一单元中。
