1.中压段配置图设计
选中“配置图设计”，左侧切换至BUS。
1) 负荷补充

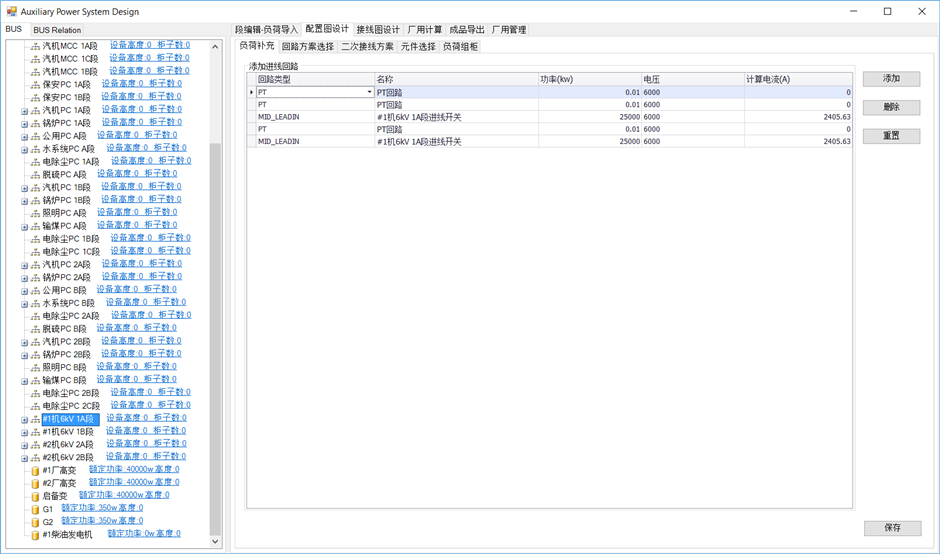

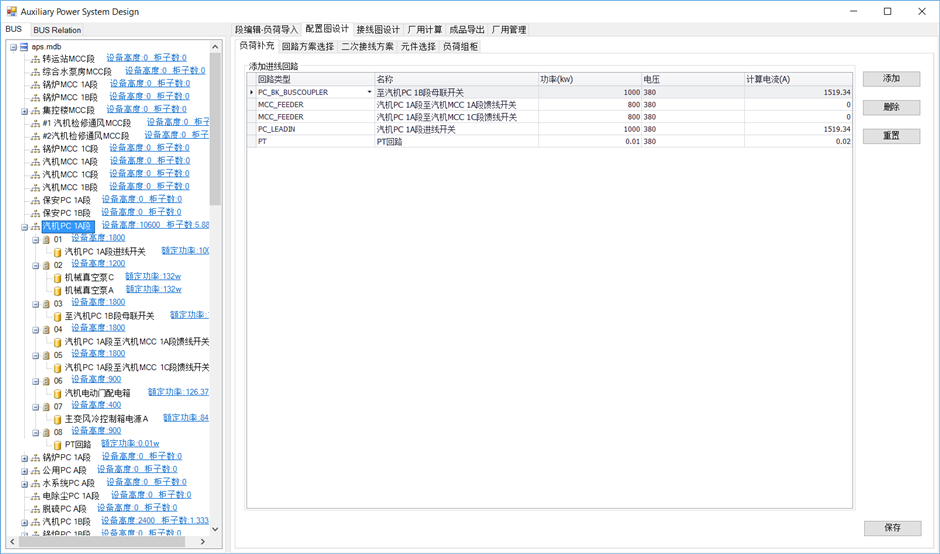

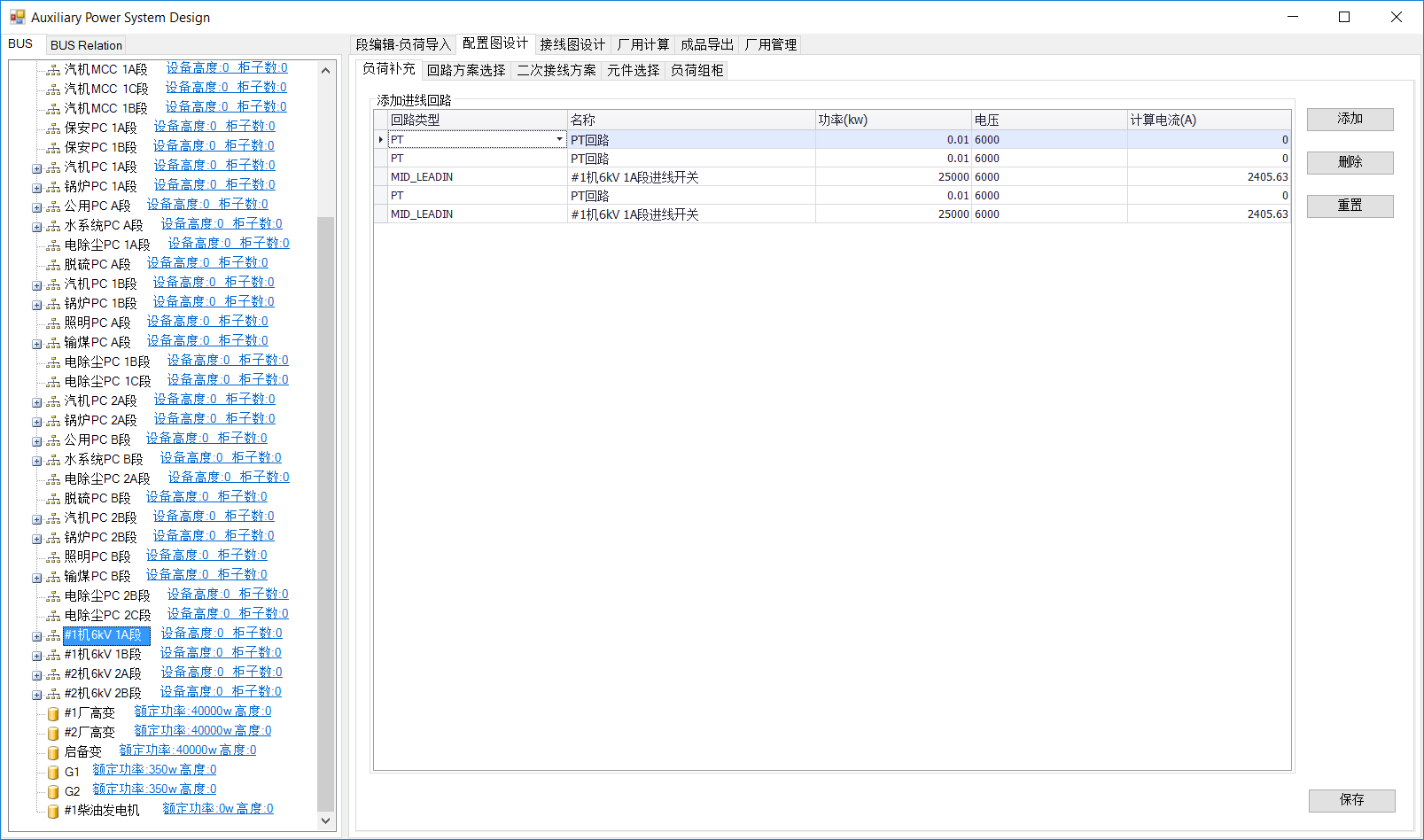

选中“负荷补充”。在BUS中选中中压段如#1机6Kv 1A段，系统根据已建的段连接关系，自动添加相应的回路类型如下图，点击保存。
2) 回路方案选择

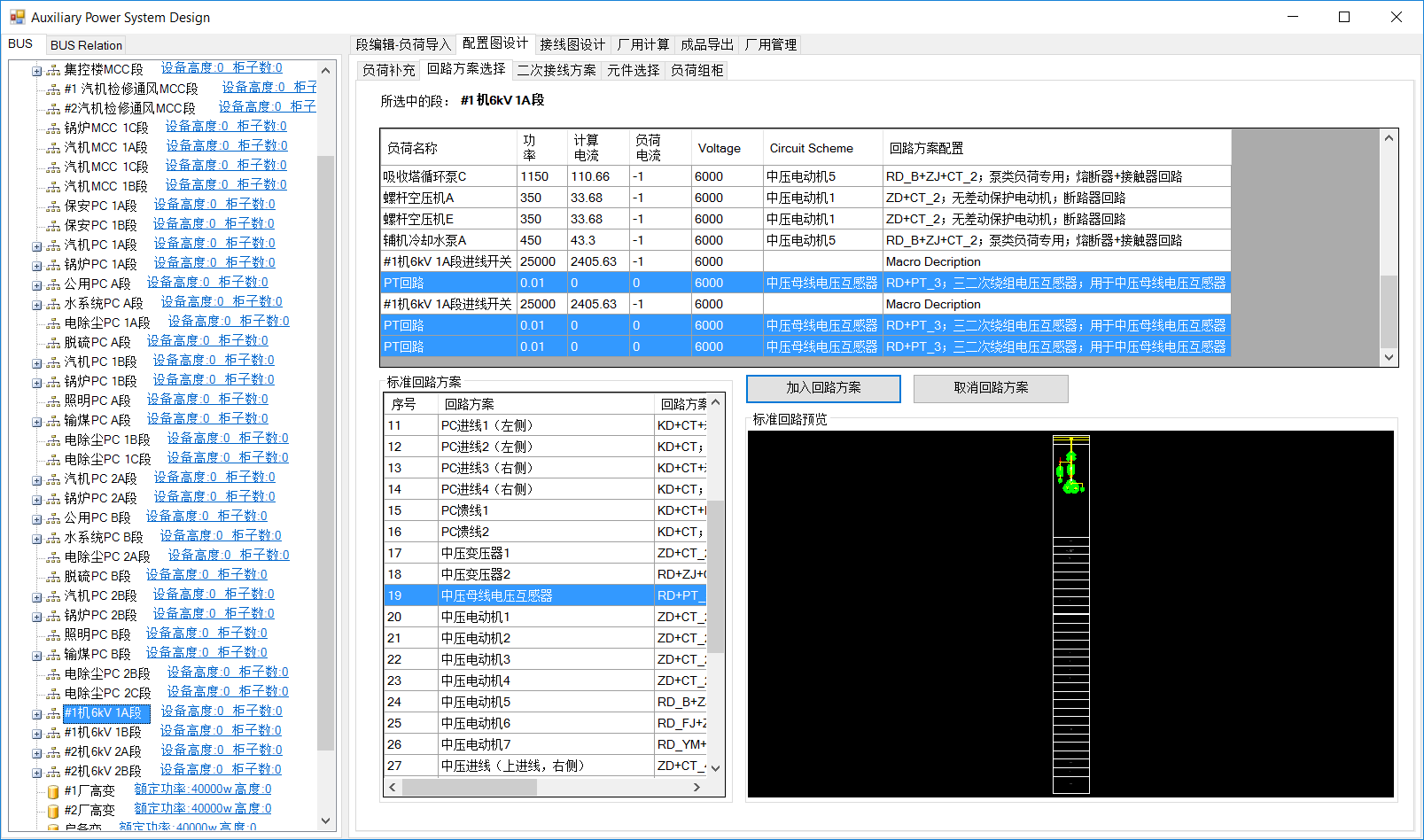

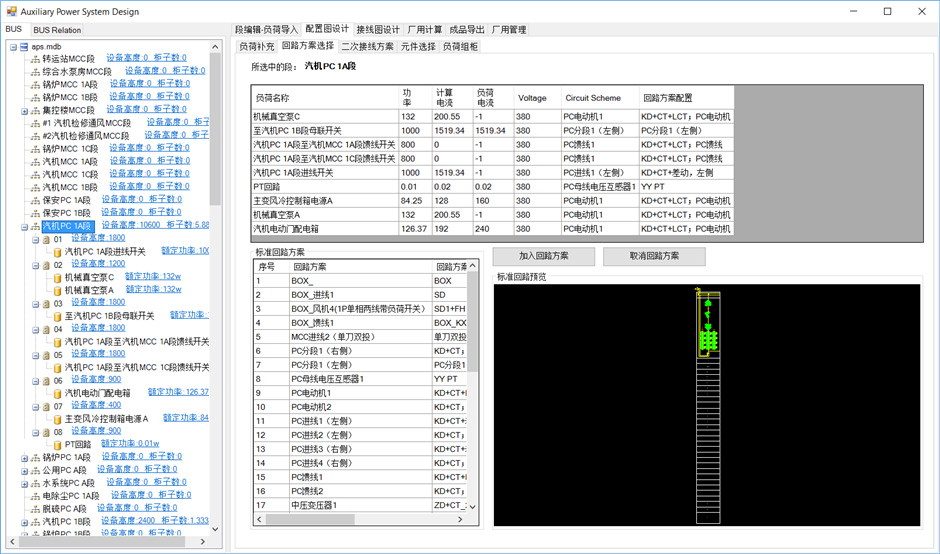

选中“回路方案”选择，为每个负荷选定出图时需要的Marco。在负荷列表中选定负荷，在标准回路方案列表中选定回路方案，点击“加入回路方案”，完成匹配。选中负荷点击“取消匹配”可取消重新配置。
3) 元件选择
该项是为每个设备所选的回路方案（即Marco）中各个Symbol（元件符号）匹配相对应的partnumber（元件型号），以便在出图时候，将各个symbol的属性赋值到图上。

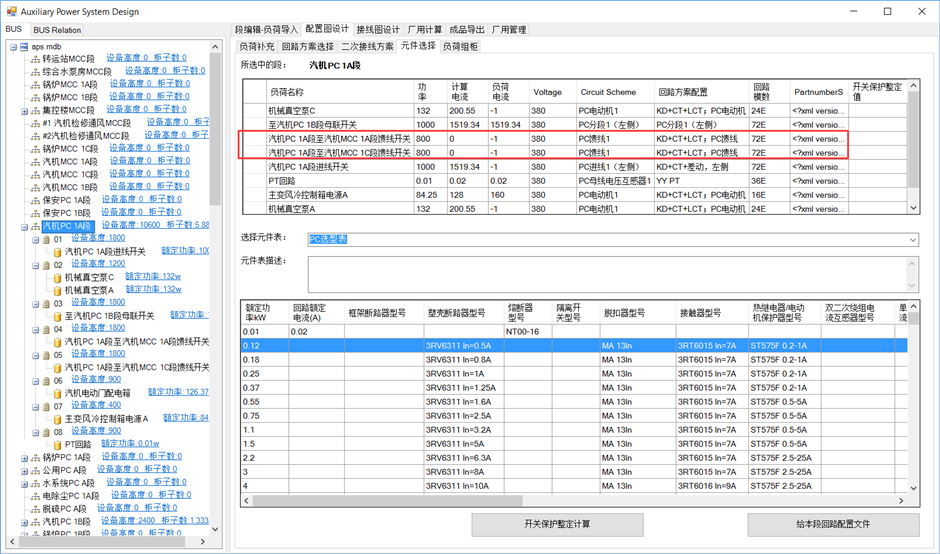

切换至“元件选择”界面，界面中列出该段下所有负荷基本信息与回路方案配置信息。选中（可多选、单击列表左上角可全选）要选型的负荷，在选择元件表下拉框中选择“中压选型表”。点击“给本段回路配置文件”。

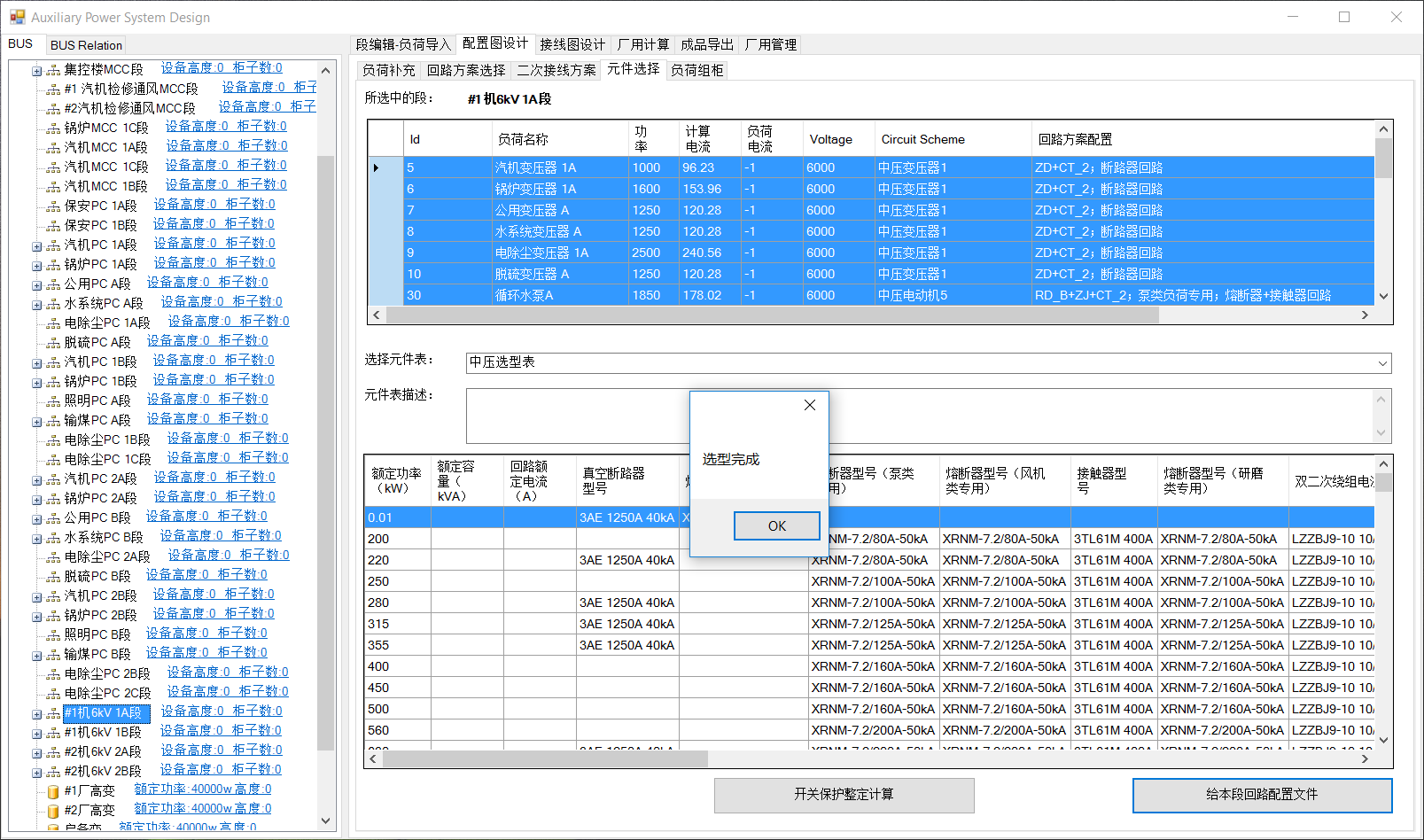

完成选型后提示“完成选型”；
4) 自动组柜和开关柜选型

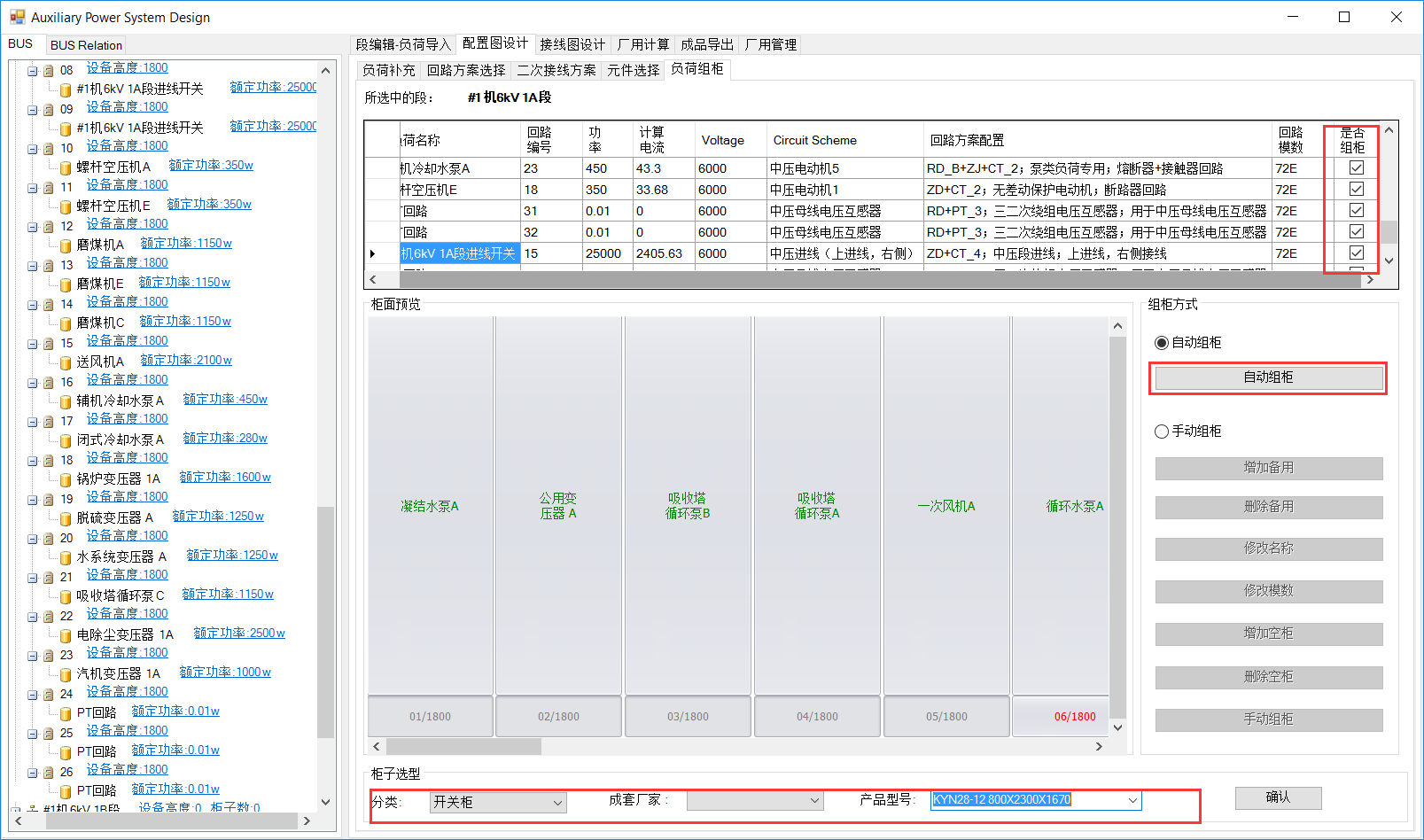

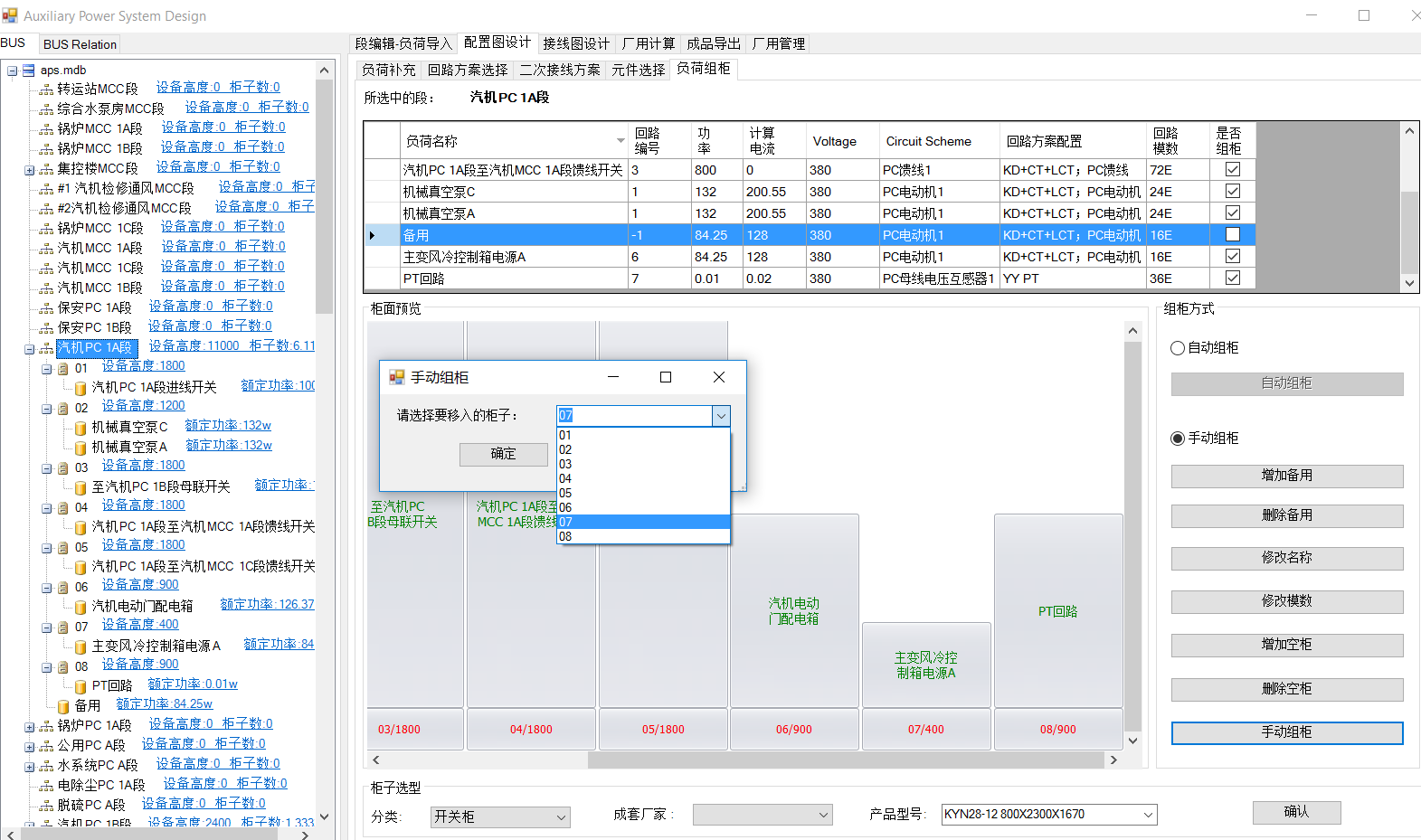

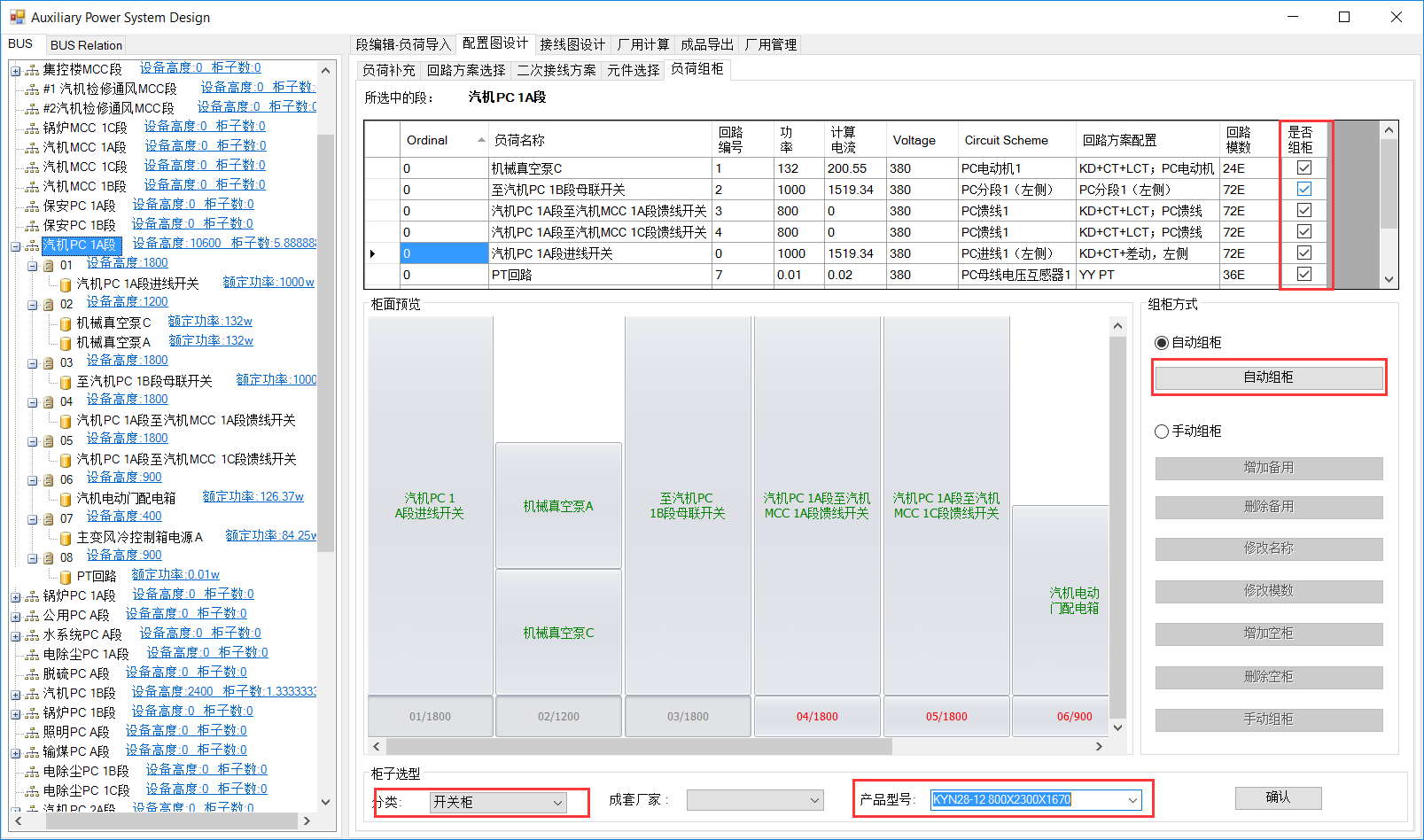

切换至负荷组柜界面，点击自动组柜，提示中点击确定。系统根据所选的柜子编号方式进行自动组柜。完成后将提示完成组柜，成功组柜的负荷，“是否组柜”项为选中状态。
点击柜名称，该柜颜色变为灰色，此时可以进行柜子的选型。在产品型号下拉框中为选中的开关柜选择产品型号，点击确认后完成选型。
5) 生成中压配置图

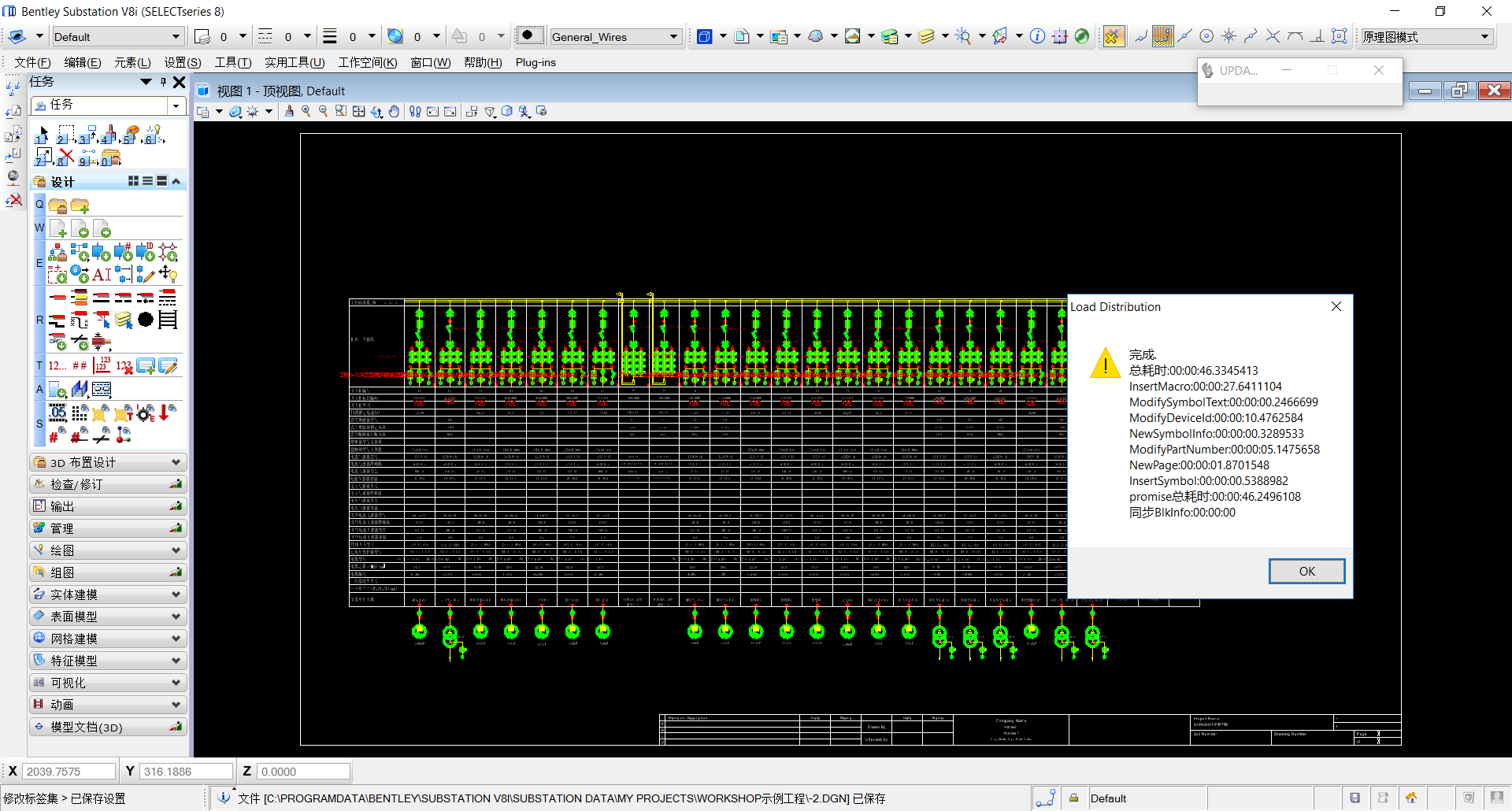

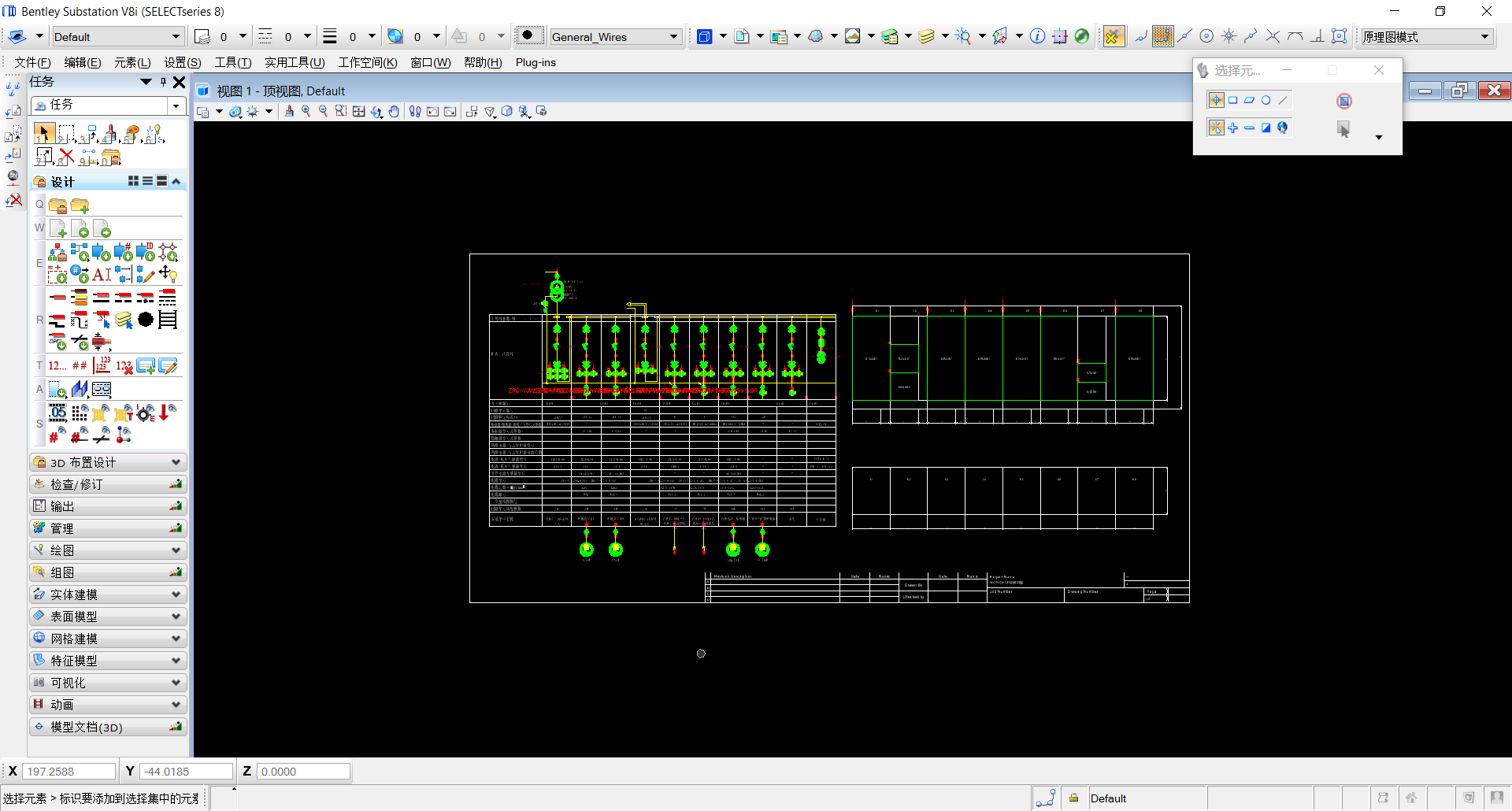

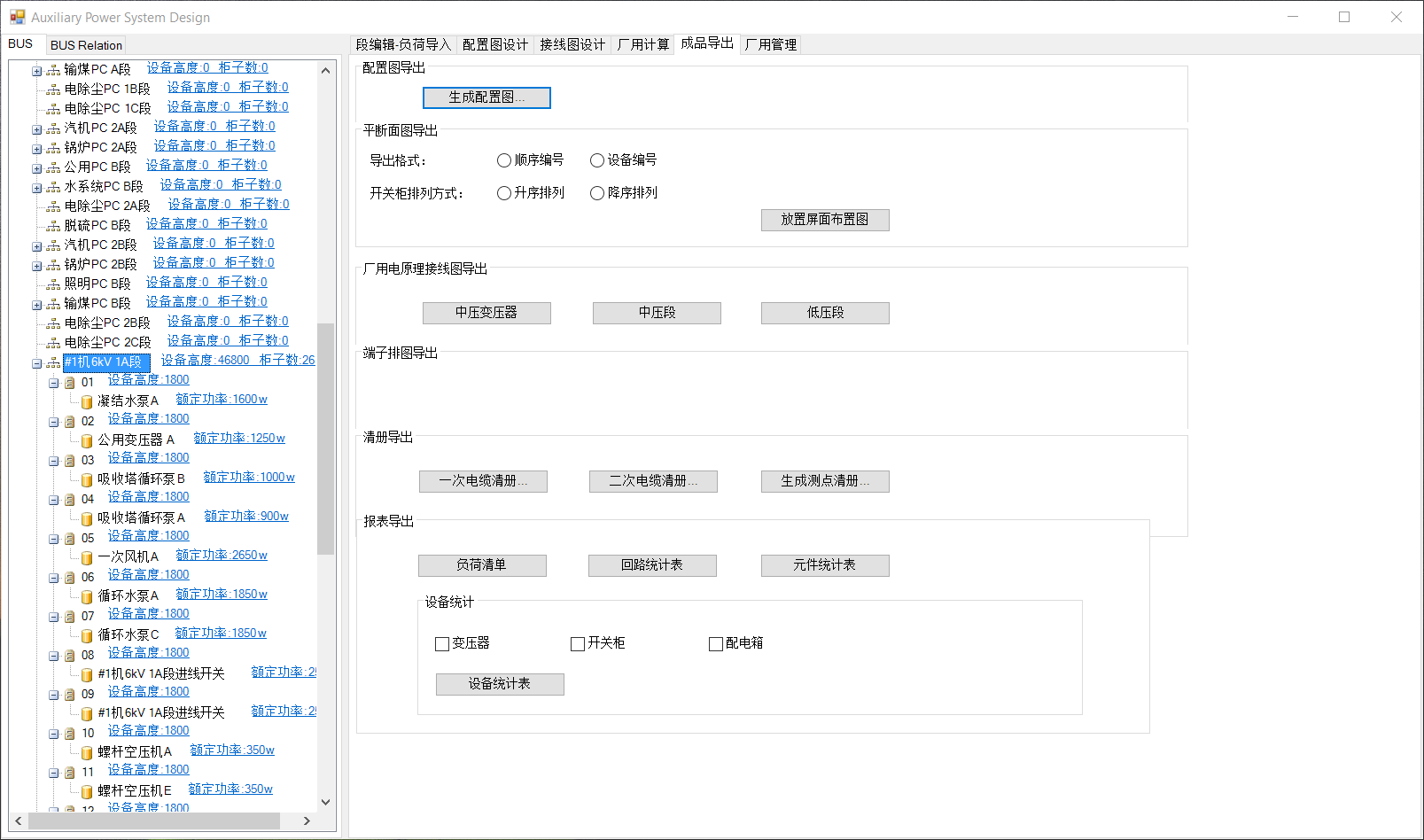

选中“成品导出”项，点击“生成配置图”，选择不改变抽屉编号方式。系统将新建一张图纸，按照所选的编号方式进行出图。出图完成后会提示“完成出图”。
6) 生成屏面布置图

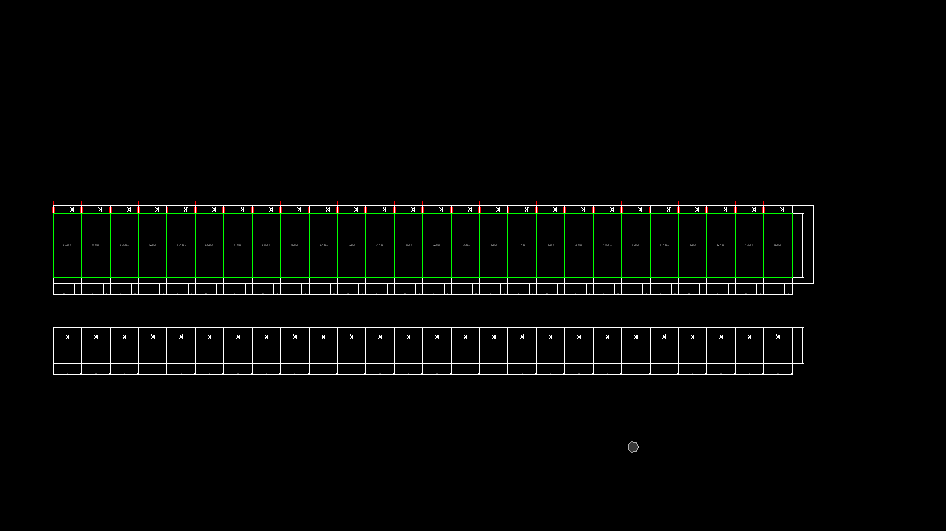

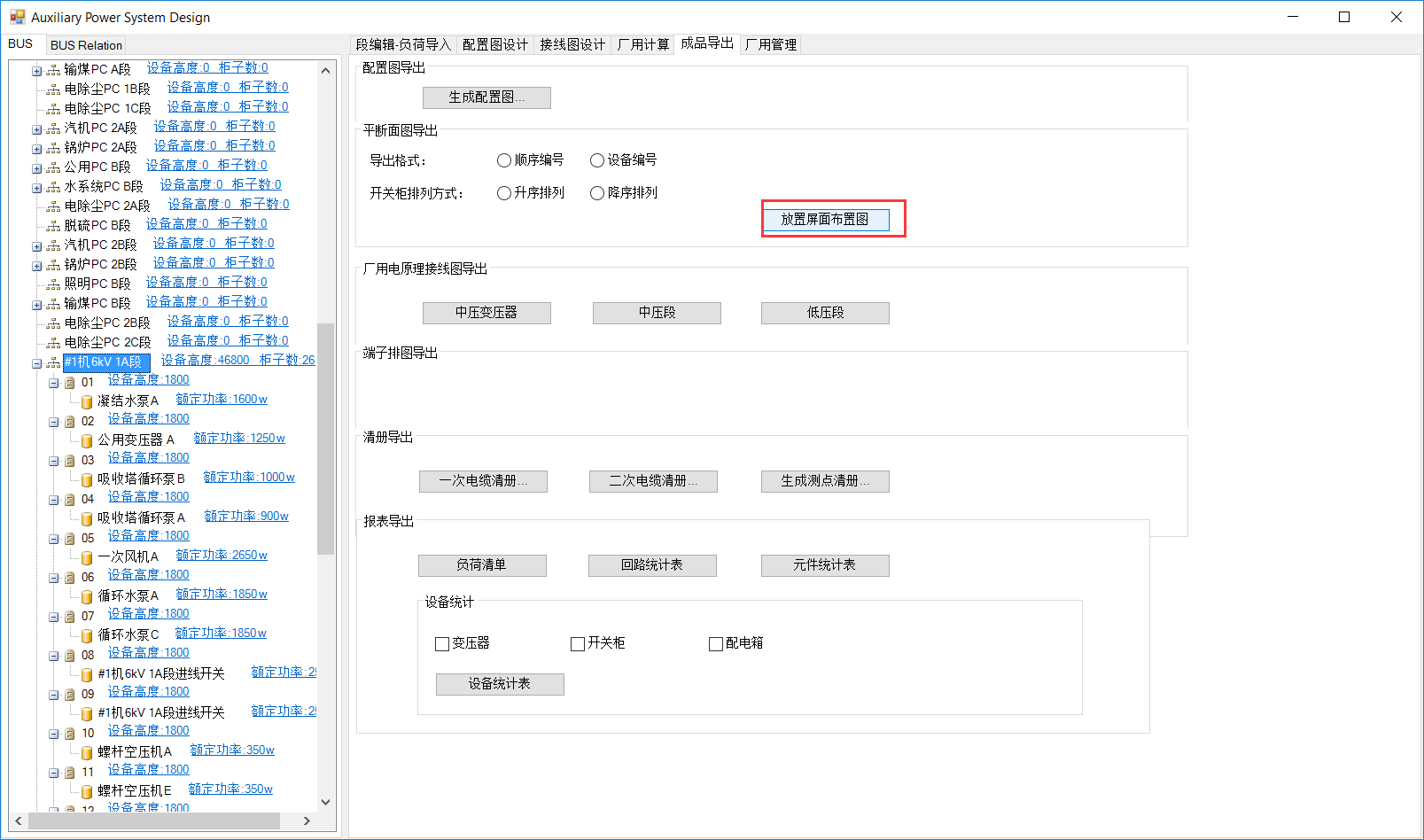

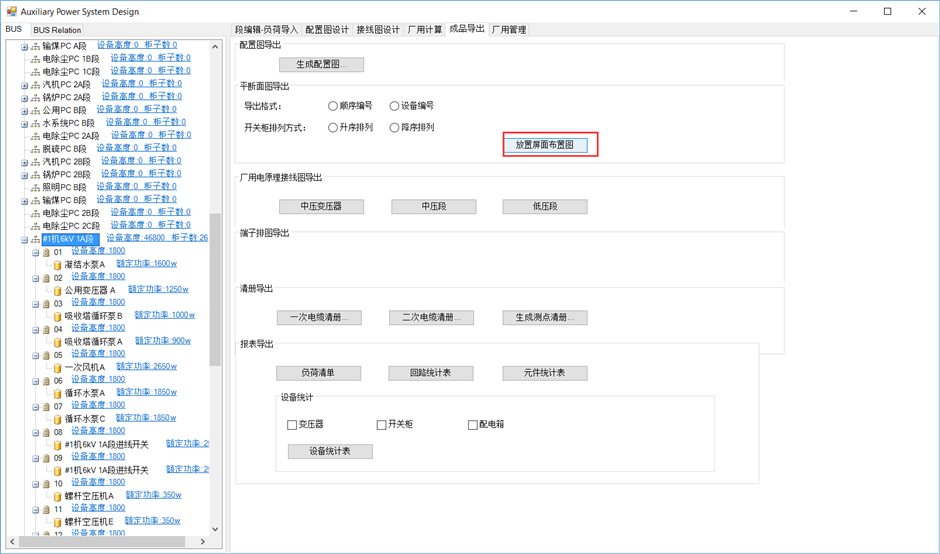

选中“成品导出”项，点击“放置屏面布置图”。至图面上点击选中放置位置，右键生成。该图标注了组柜时所选开关柜的尺寸信息。
7) 依次完成其他中压段配置图设计。
2. PC段配置图设计

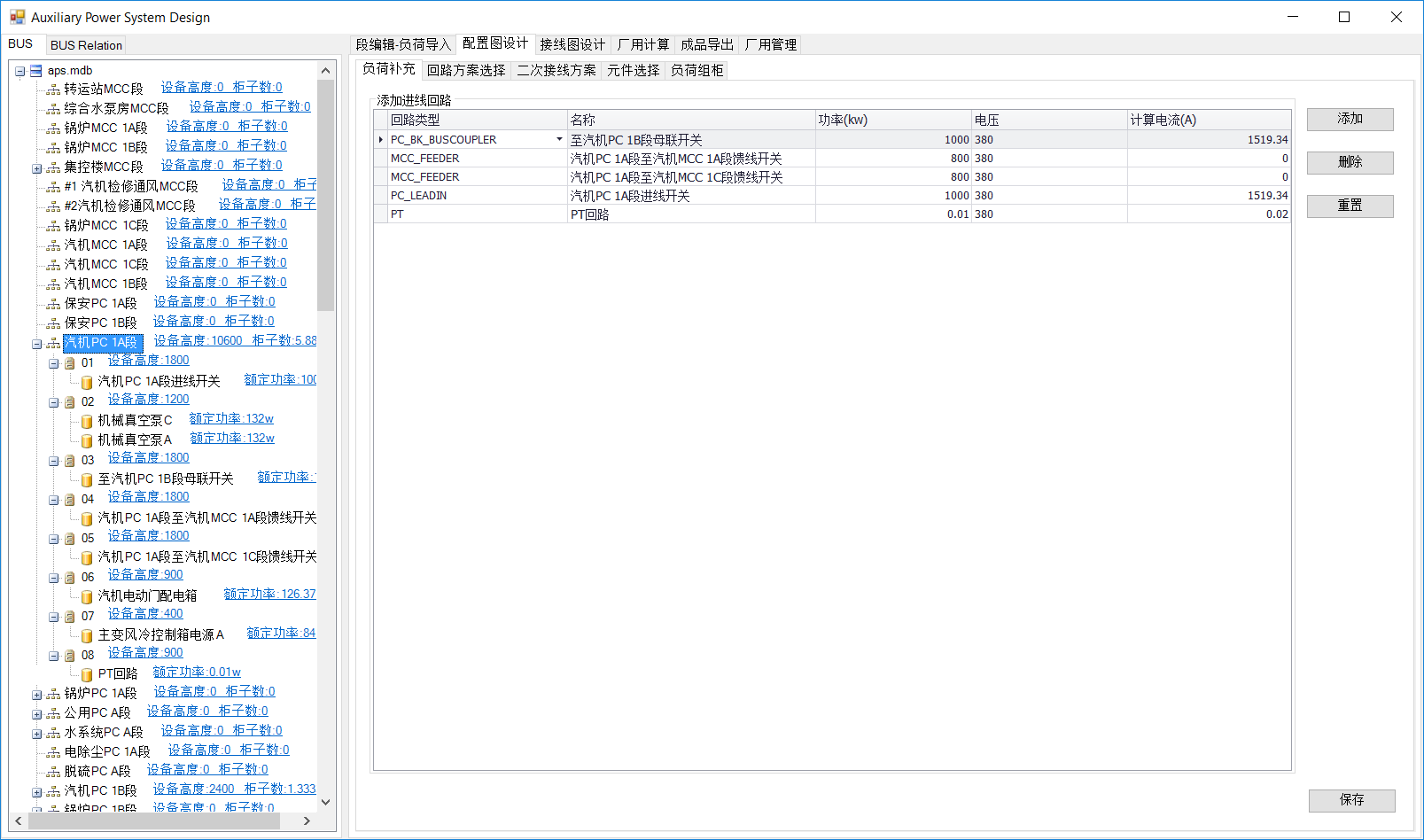

1) 负荷补充
该处操作与中压段一致。如暗备用母联回路接单侧开关，可在该界面选中一侧母联开关回路，点击删除后选择保存。
2) 回路方案选择
操作同中压段。
3) 元件选择

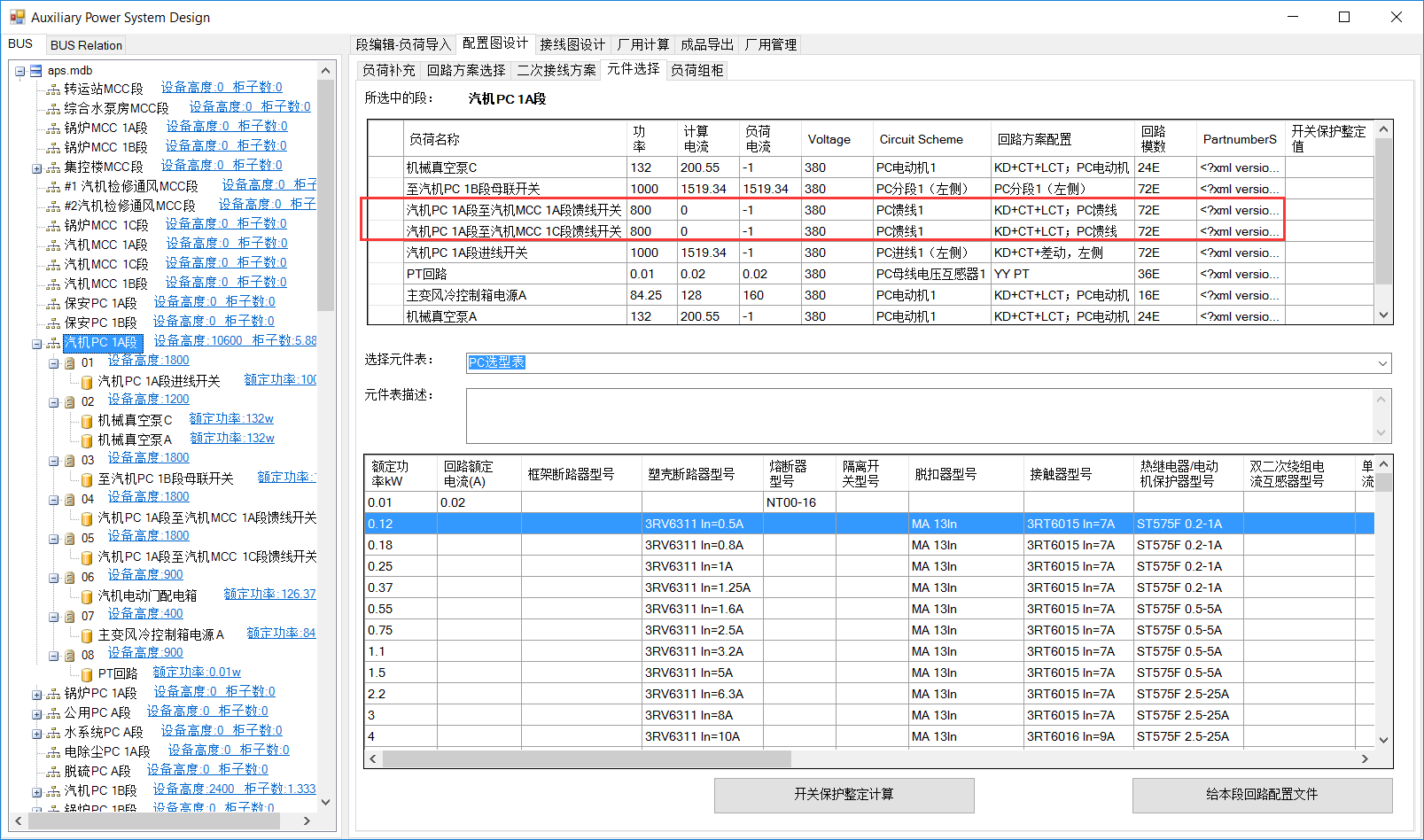

操作同中压段。可能会出现选型不成功。

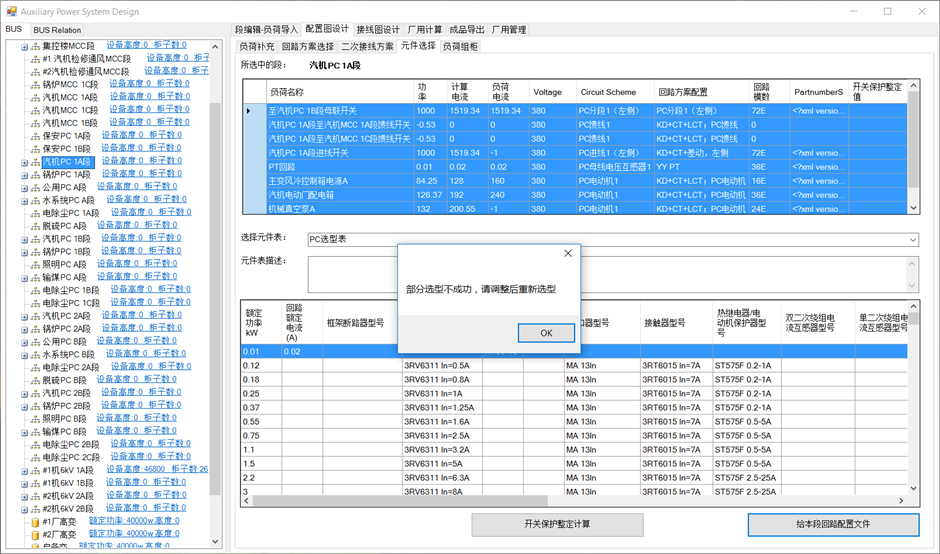

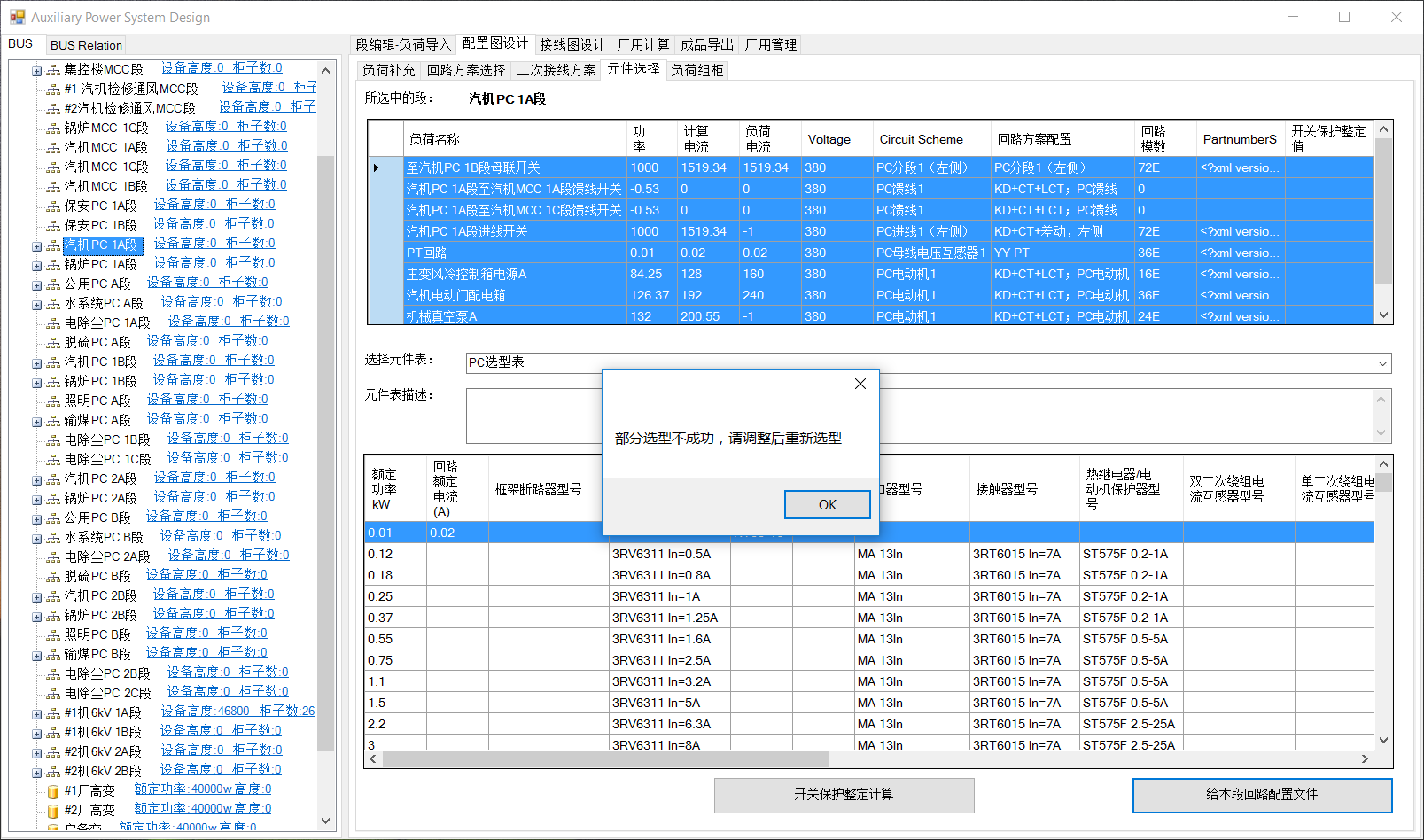

选型有错误时，提示“部分选型不成功，请调整后重新选型”。一般是由于功率值未正确填写，该界面可手动修改功率和电流值，调整后重新选型即可。
4) 负荷组柜
自动组柜操作与中压段一致。

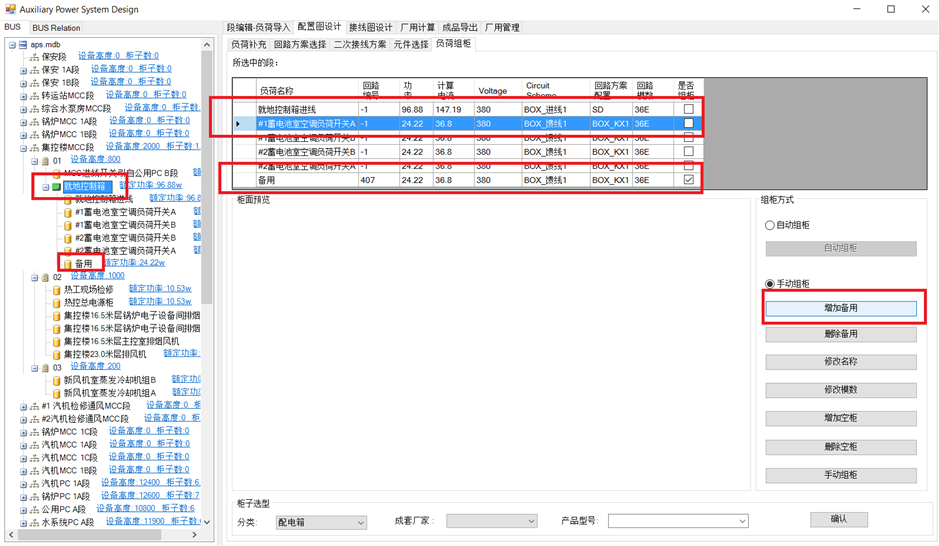

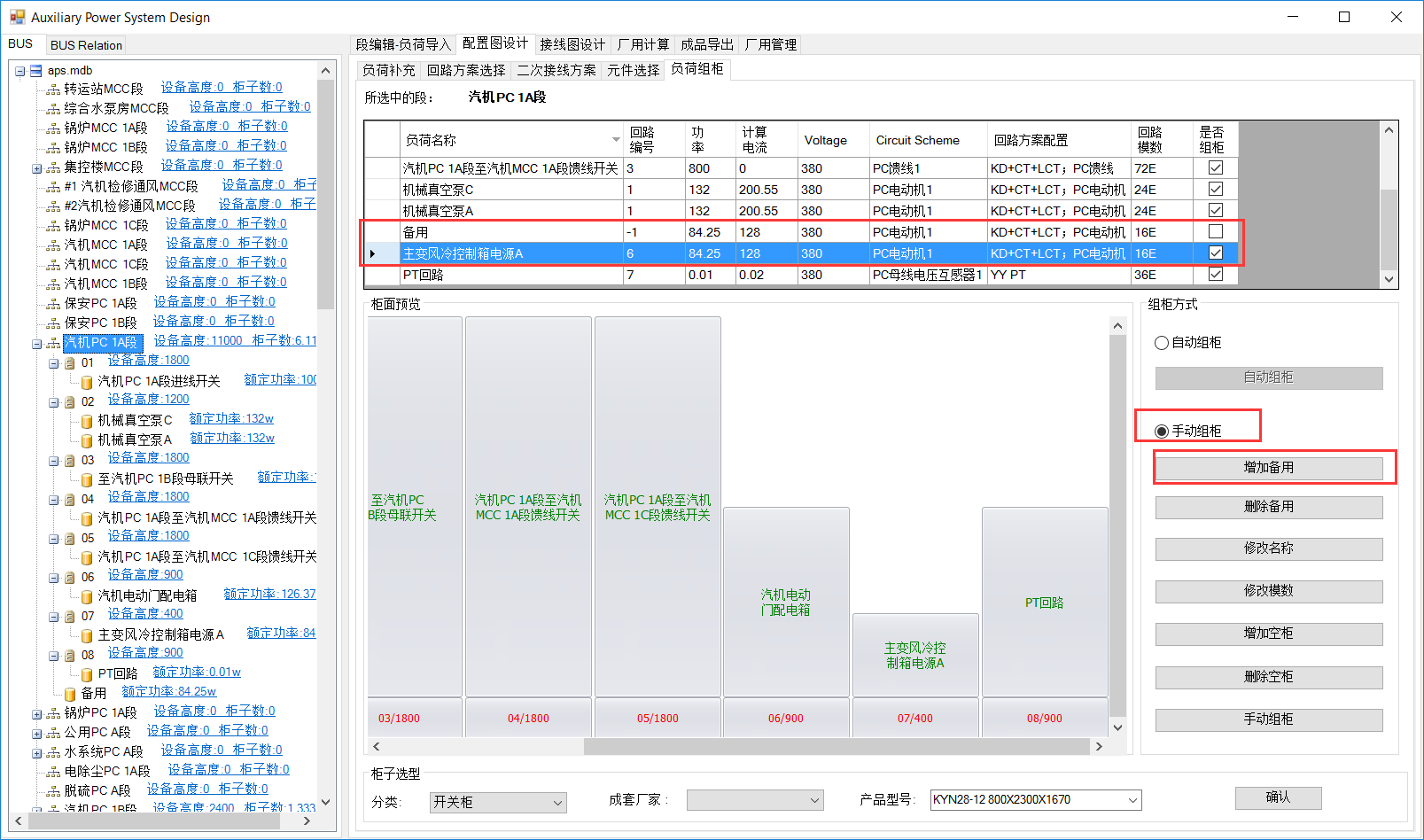

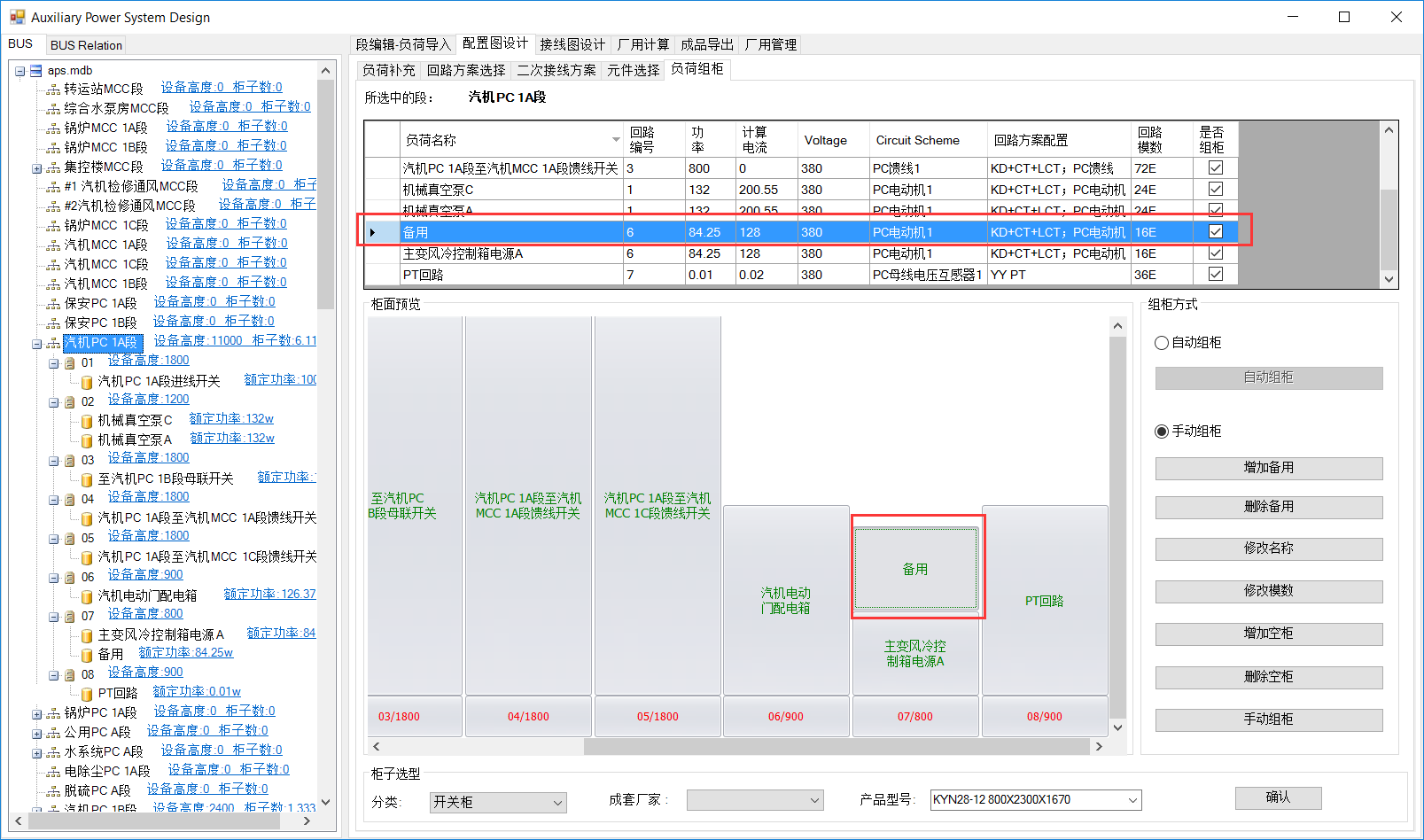

自动组柜后可进行手动组柜。将组柜方式选为手动组柜，选中要备用的设备，点击增加备用。效果如下：

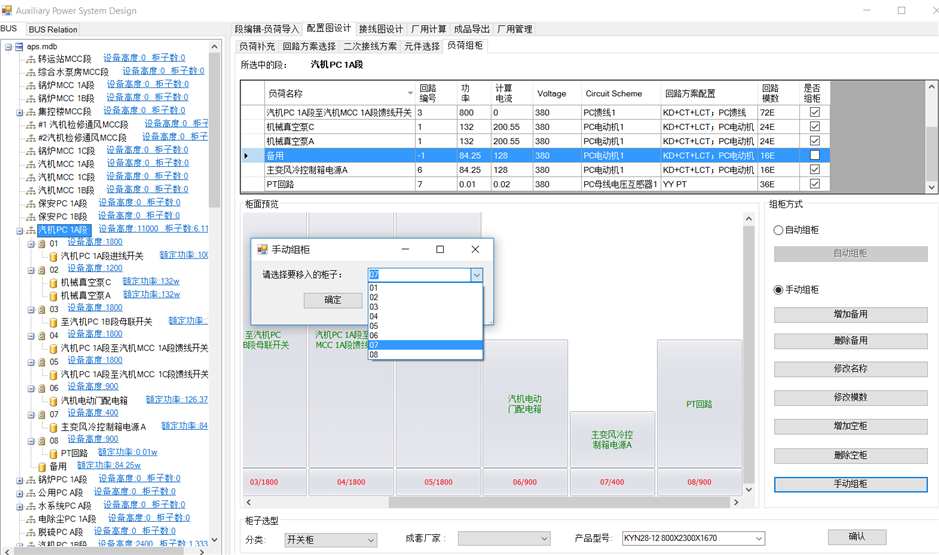

选中备用负荷，选择“手动组柜”，下拉框中选择该备用要放置的柜子，点击确定。
5) 生成配置图和屏面布置图
操作与中压段一致。
6) 依次完成其他PC段配置。
3. MCC段以及配电箱配置图设计
1) 负荷补充

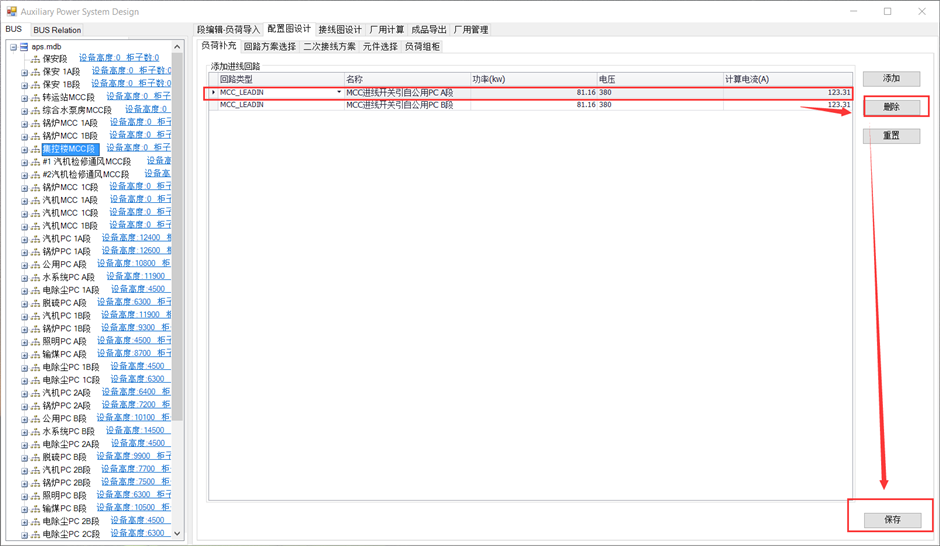

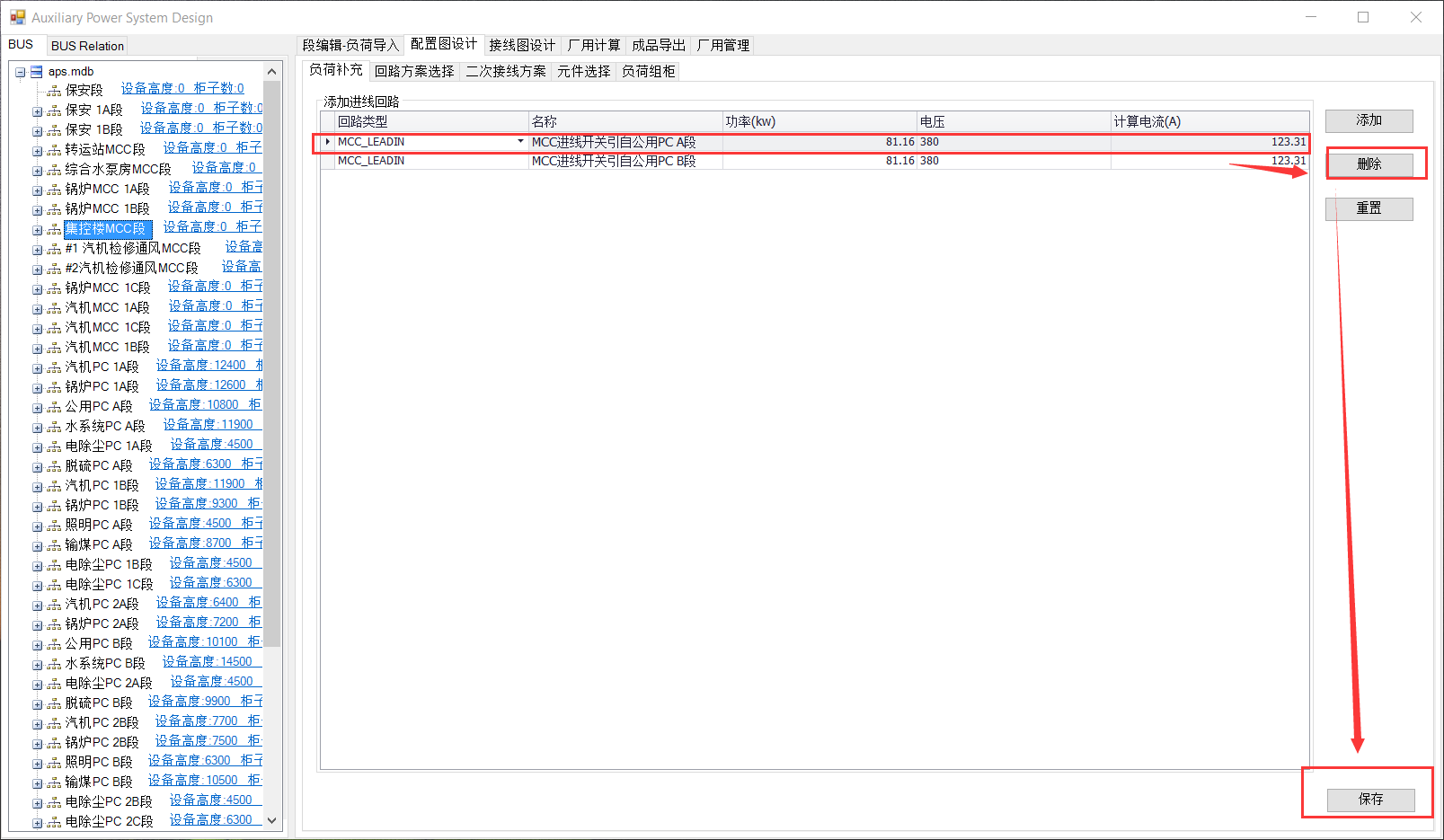

以集控楼MCC段为例，该MCC段涉及双电源进线和配电箱。在双电源进线的MCC段负荷补充时，可手动删除其中一个回路。选中要删除的进线回路，点击删除后点击保存，则该回路被删除。

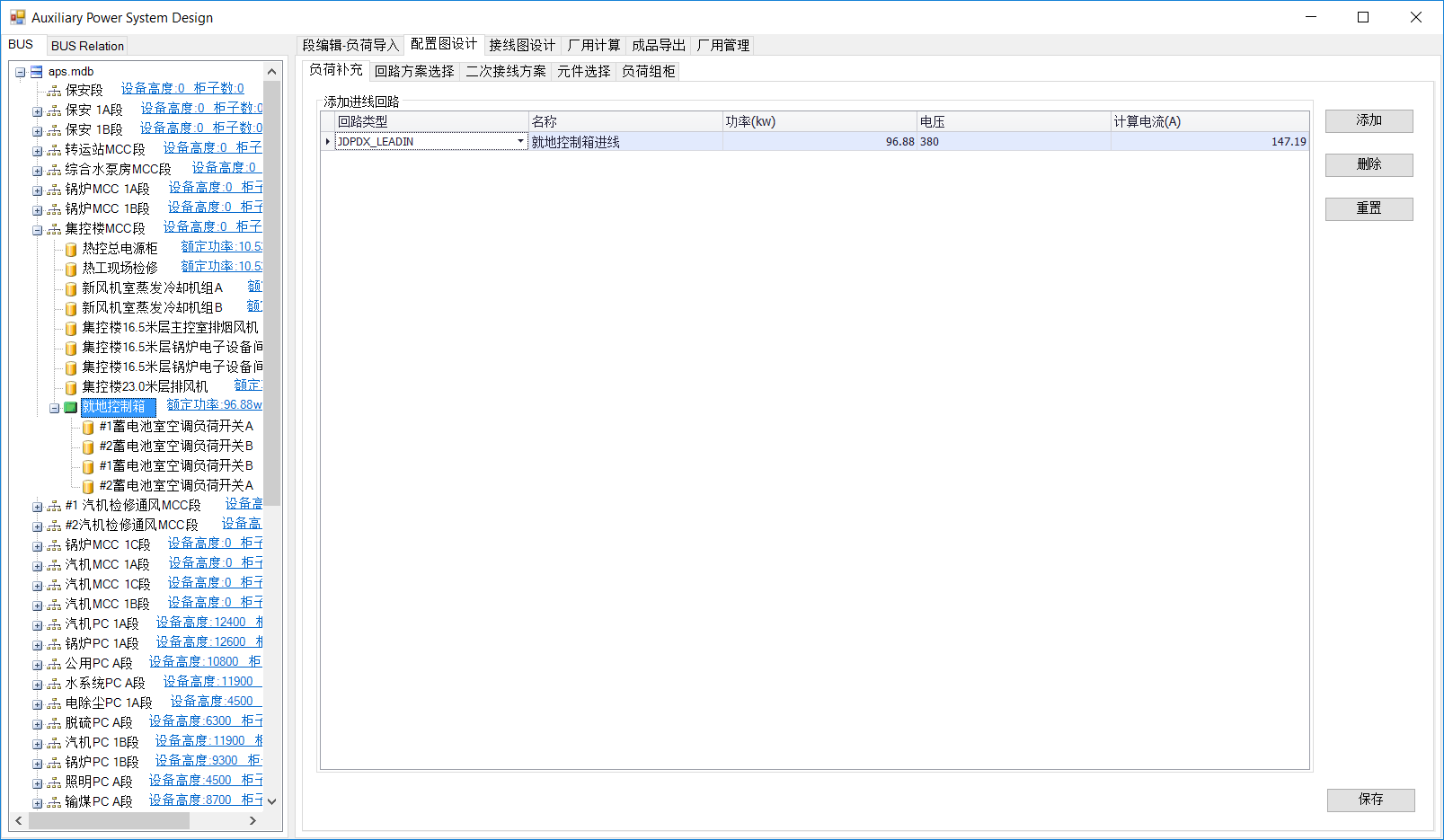

左侧树图中，选中就地控制箱，自动添加就地控制箱进线回路。

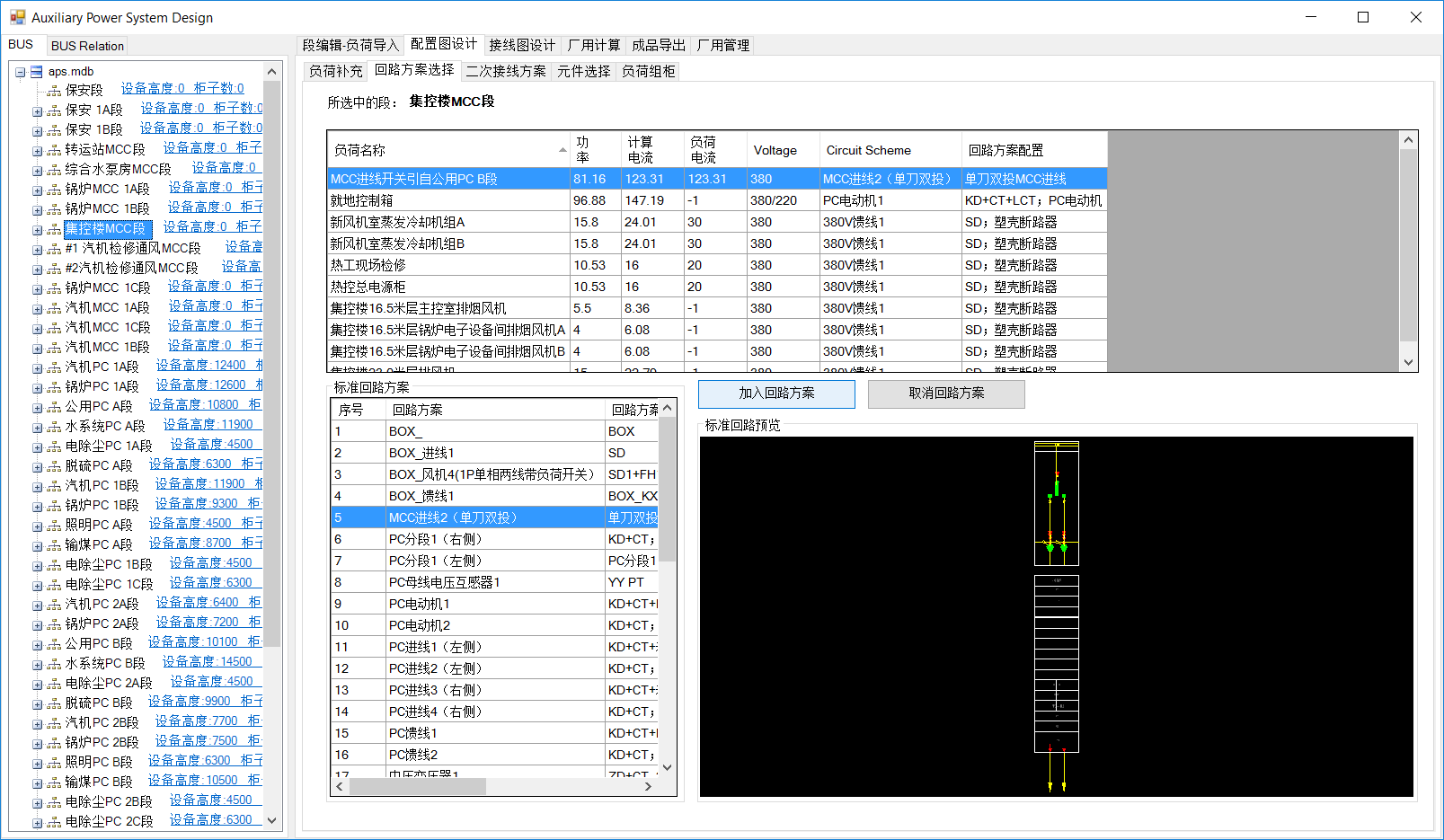

2) 回路方案选择

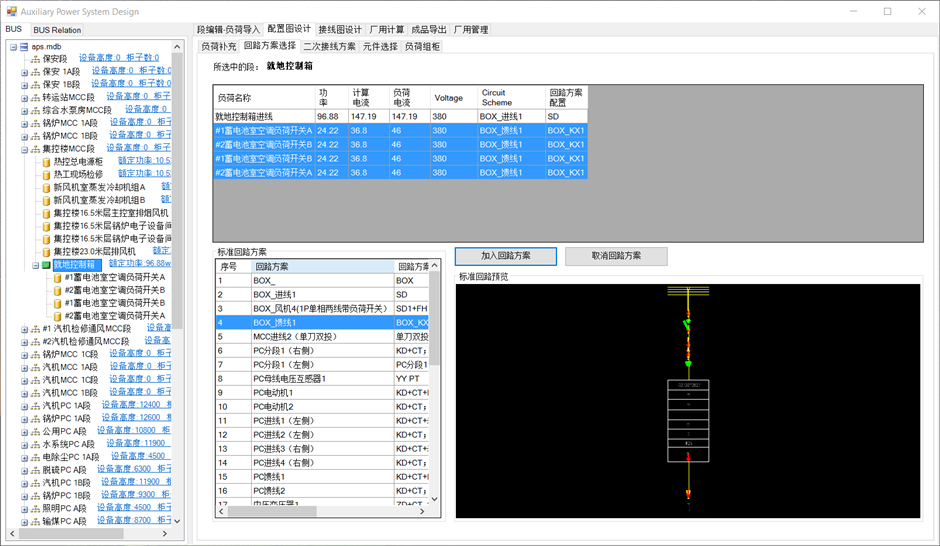

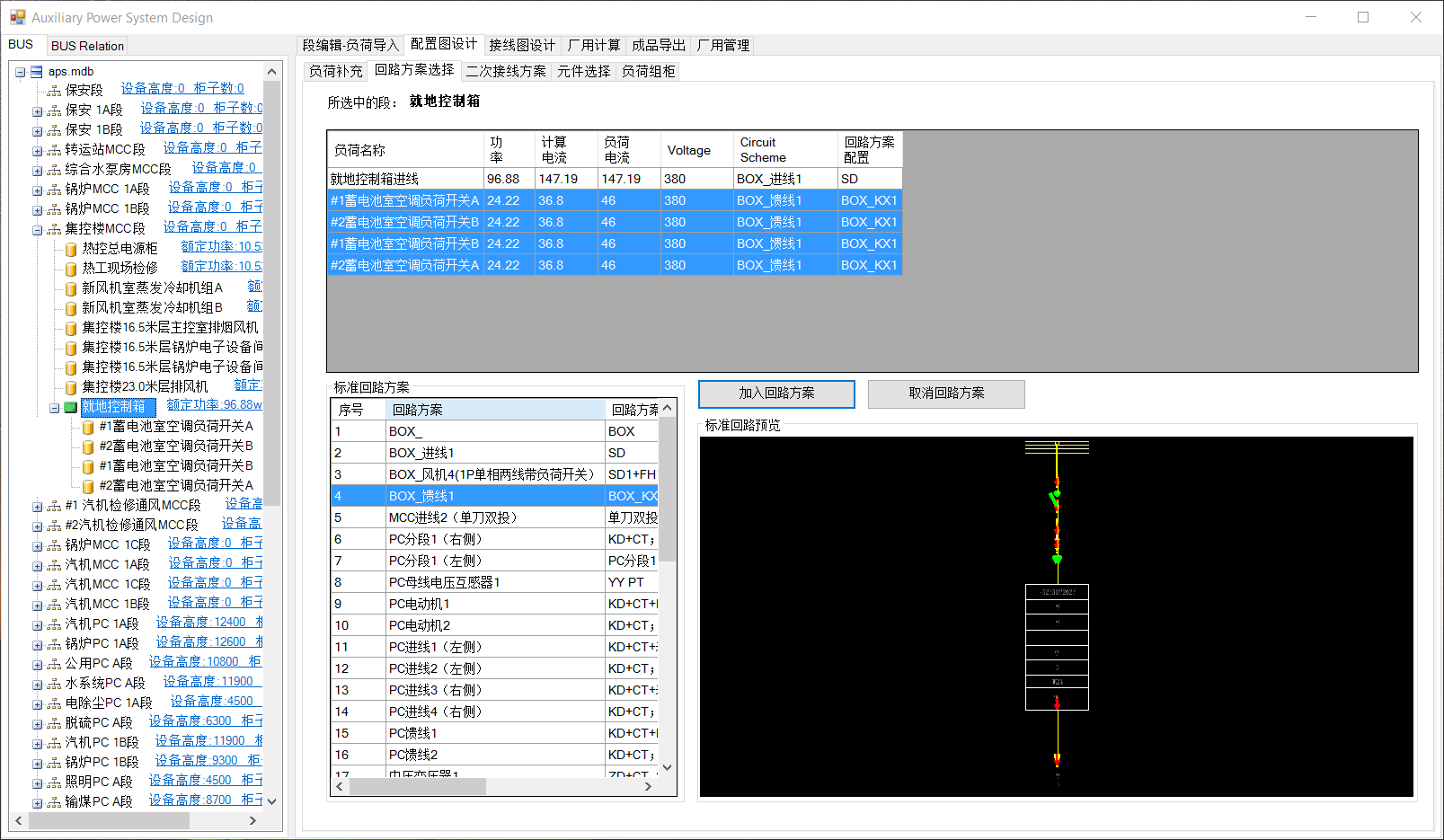

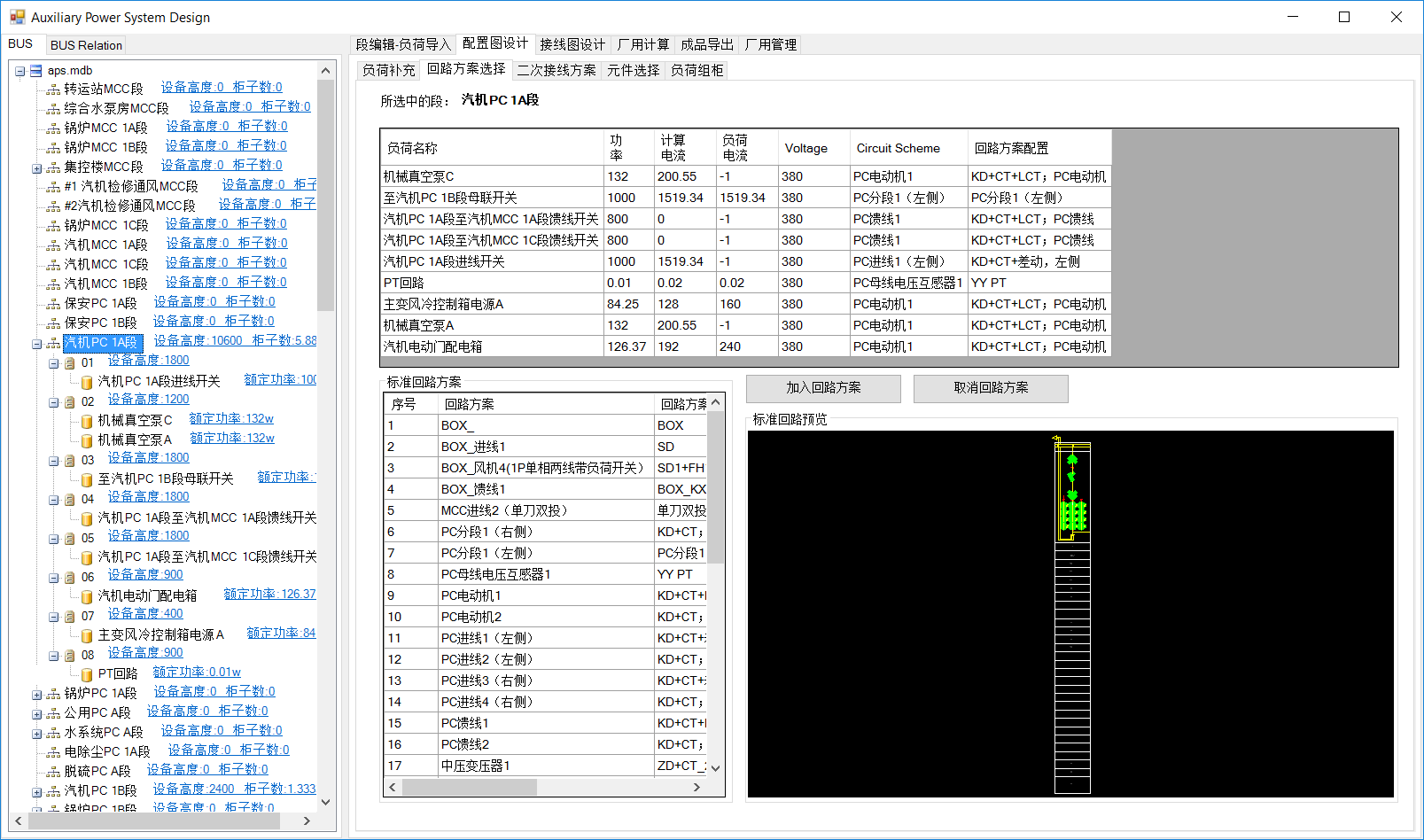

该操作为PC段一致，区别在于各负荷选择的回路方案不同。选中集控楼MCC段，分别选择回路方案。
选中就地控制箱，为配电箱下负荷选择回路方案。
3) 元件选择
选中集控楼MCC段，操作与PC段相同。

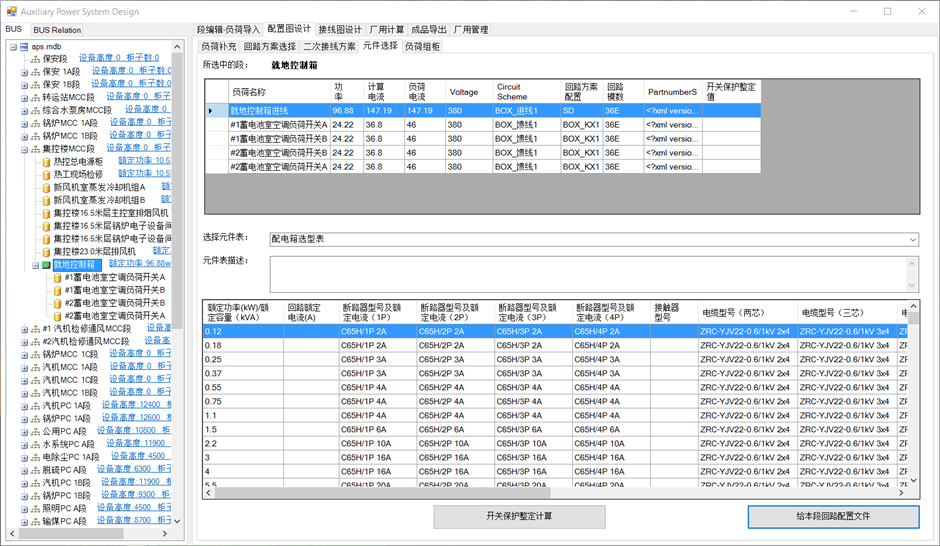

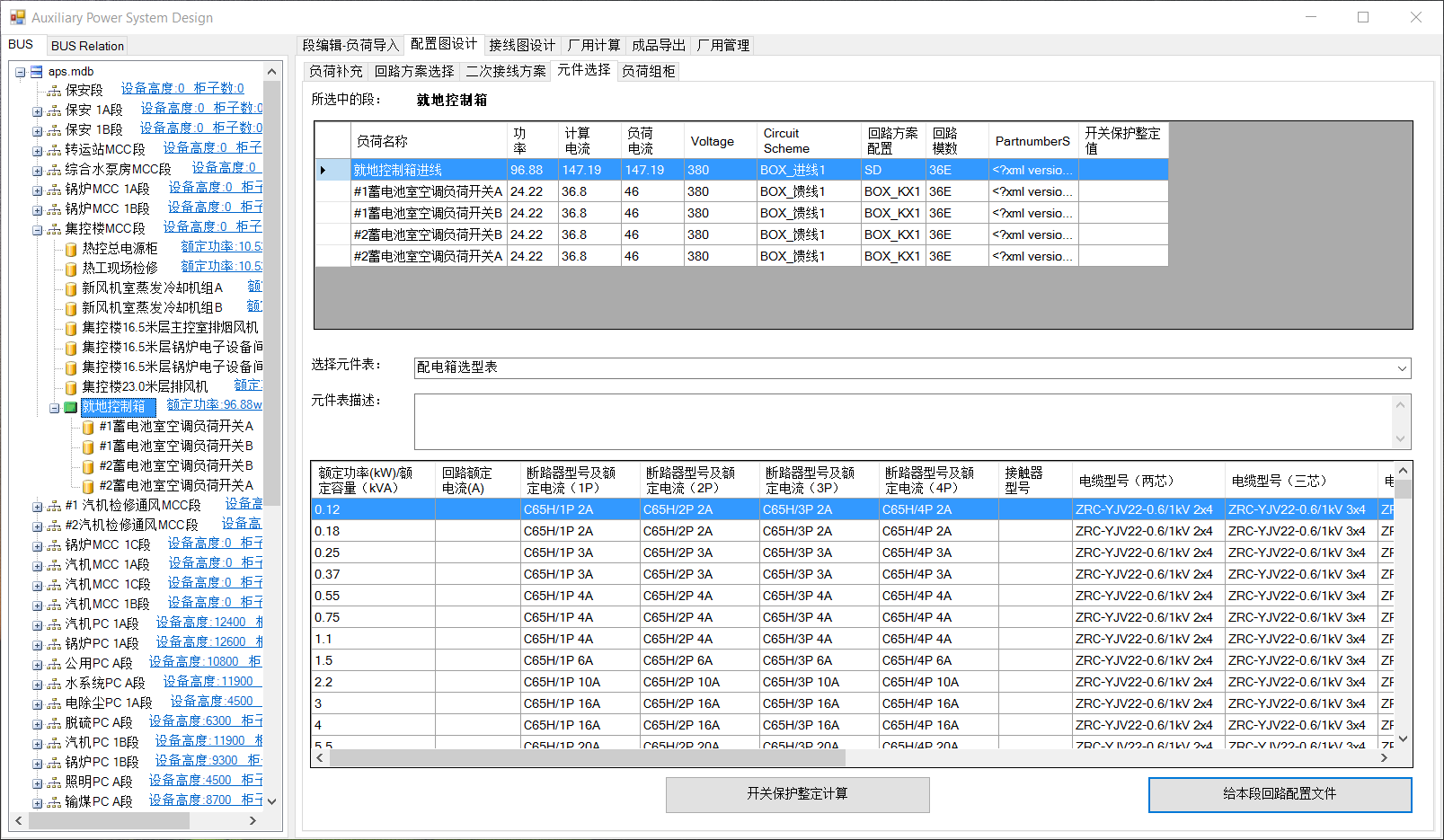

选中就地控制箱，选择元件表下拉框中选择“配电箱选型表”。可全选后点击给本段配置回路。
4) 负荷组柜

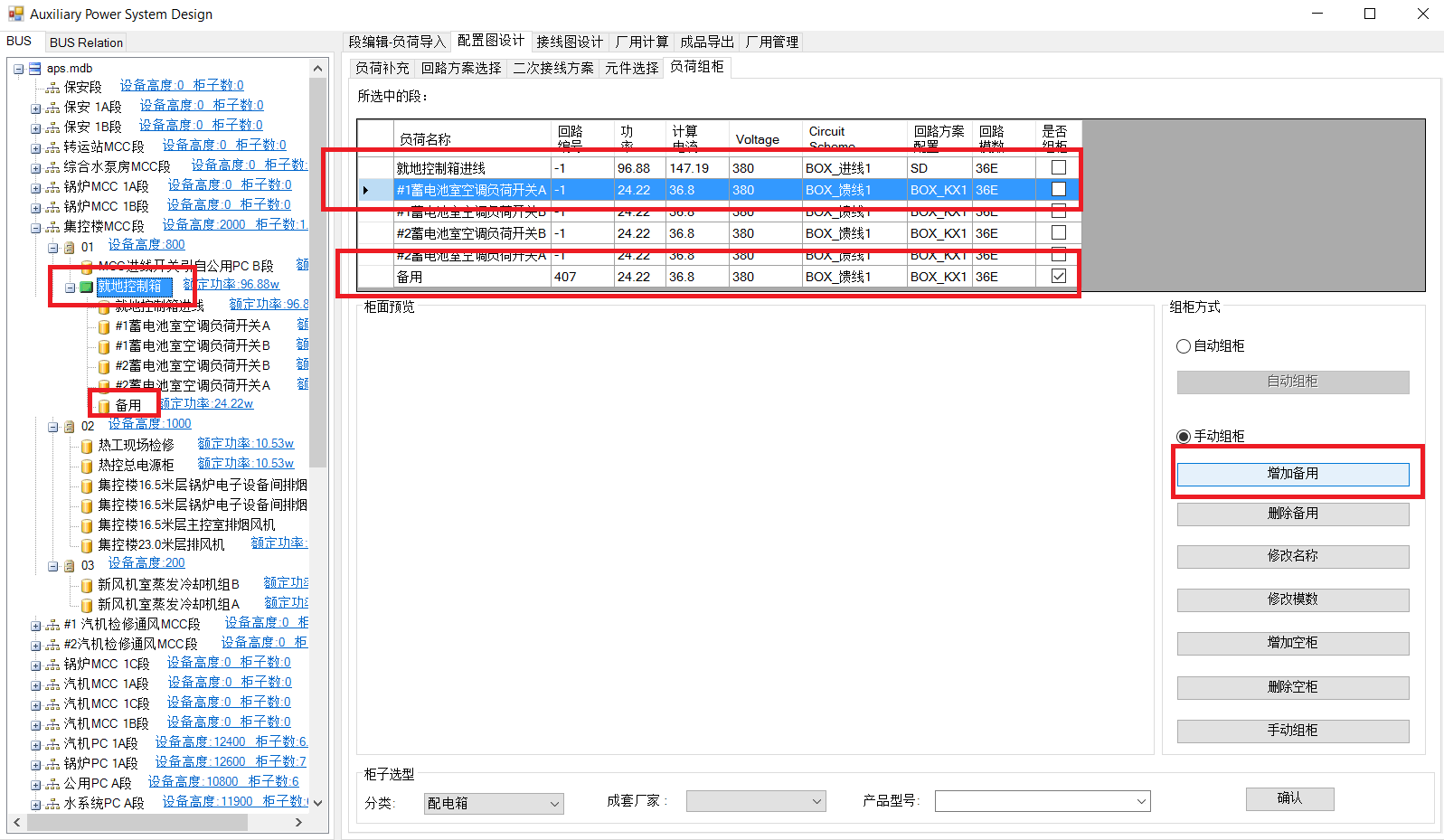

MCC段组柜与PC段一致。就地控制箱内设备不自动组柜，可在配电箱内增加备用。选中就地控制箱，负荷列表中选择要备用的负荷，点击增加备用。备用负荷列至负荷列表与左侧树图中。

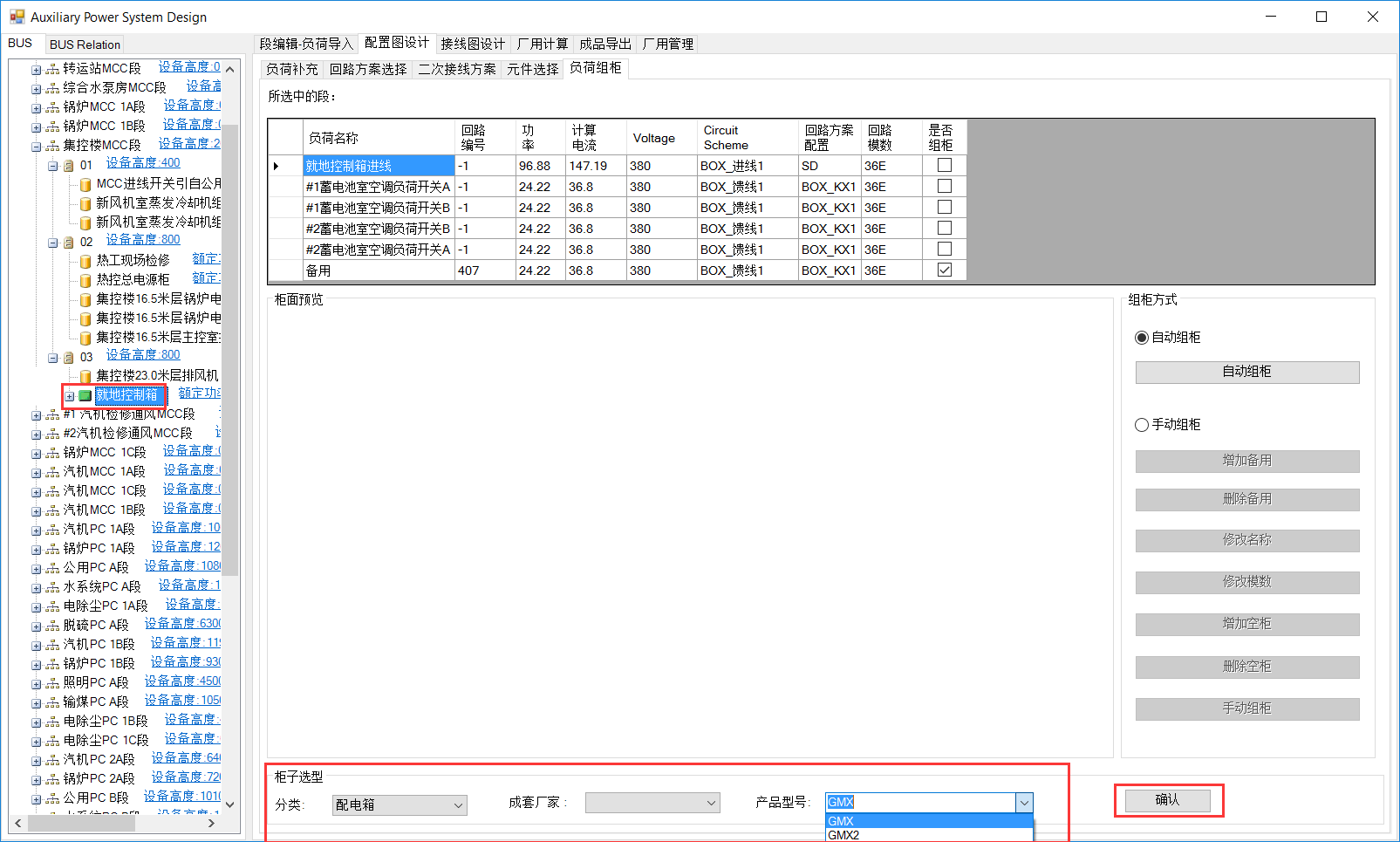

5) 配电箱选型

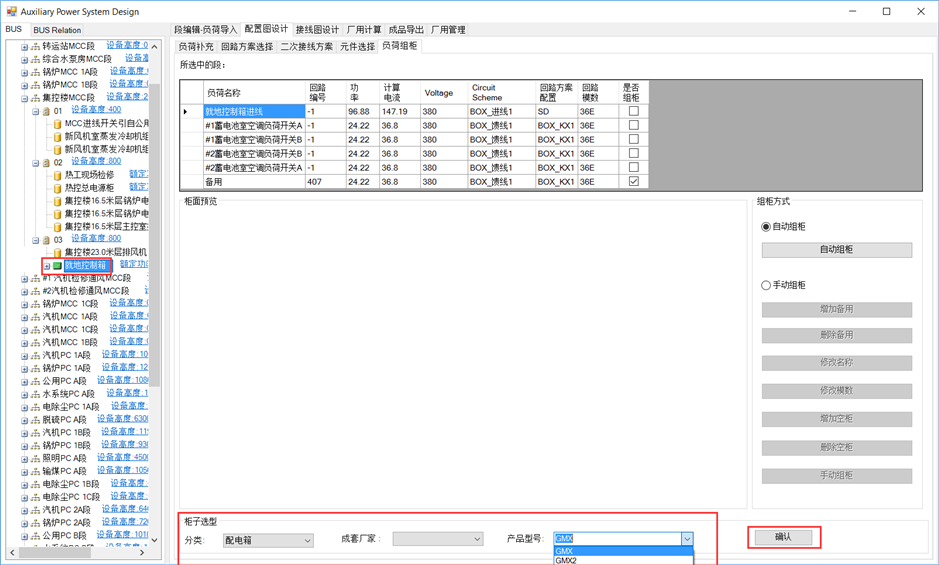

选中配电箱，界面下方下拉框中，选择产品型号，点击确认。
6) 生成配置图和屏面布置图

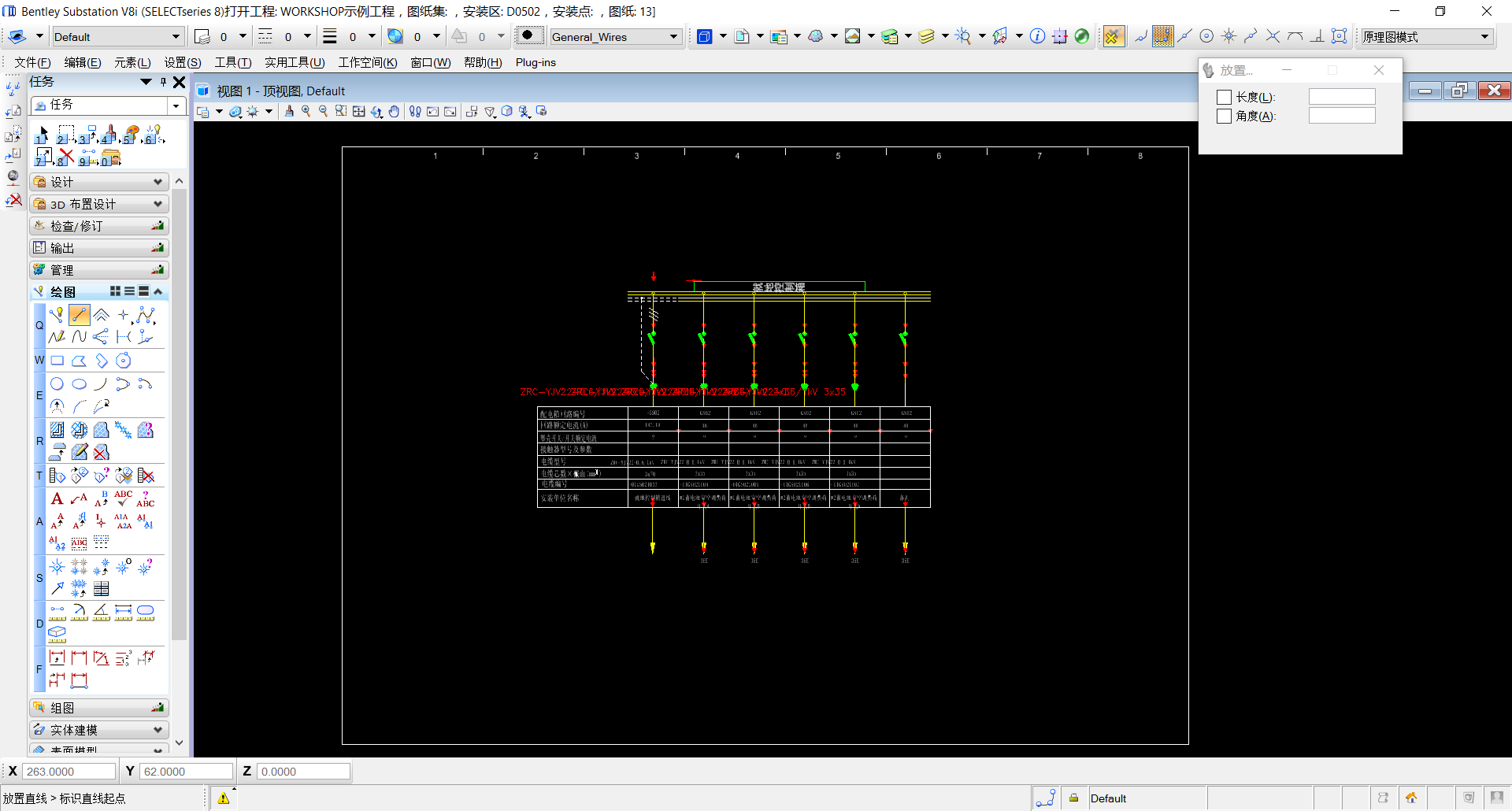

该部分操作与PC段相同，区别在于：当MCC段下有就地控制箱时，点击生成MCC段配置图，程序将自动生成配电箱回路配置图。
7) 依次完成其他MCC段配置图设计。
至此即完成了所有段关系的创建和配置图设计，资料中也提供了所有配置均完成的aps供参考。
