Orientierungshilfe beim Erstellen benutzerdefinierter Schriftarten

Benutzerdefinierte Stricharten sind ein wichtiges und einfaches Mittel, mehrere Designentwürfe oder Zeichen durch Plazieren einer Linie darzustellen. Die nachstehenden Anleitungen erläutern, wie Sie verschiedene Arten von benutzerdefinierten Stricharten erstellen. Öffnen Sie den Stricharteditor von der primären Symbolleiste aus (Aktive Strichart>Bearbeiten), um eine neue Ressourcendatei zu erstellen.

-Erstellen einer Strichart mit einem Punktsymbol
-Erstellen einer benutzerdefinierten Strichart mit einem fortlaufenden Punktsymbol
-Wichtige Tips beim Erstellen benutzerdefinierter Stricharten

Erstellen einer Strichart mit einem Punktsymbol

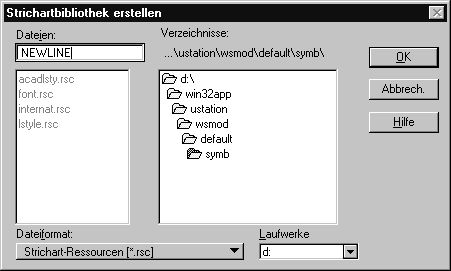

1. Geben Sie im Dialogfeld "Strichartbibliothek erstellen" den Namen einer neuen Ressourcendatei ein, und klicken Sie auf "OK".




2. Wählen Sie "Bearbeiten" > "Erstellen" > "Name". Ändern Sie "Unbenannt" zum Namen der neuen benutzerdefinierten Strichart.
3. Drücken Sie <Enter>.
4. Wählen Sie "Bearbeiten" > "Erstellen" > "Strichmuster".
5. Ändern Sie die neue Strichmusterkomponente zur <strichartname>-Strichmusterkomponente.
6. Drücken Sie <Enter>.

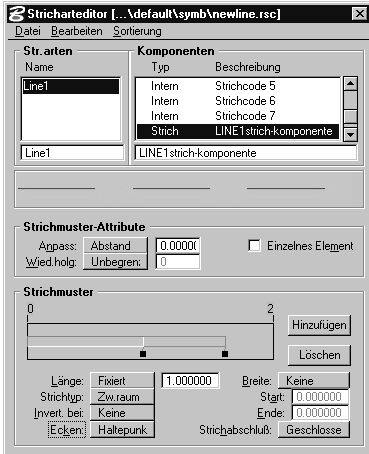

7. Klicken Sie zweimal auf "Hinzufügen".

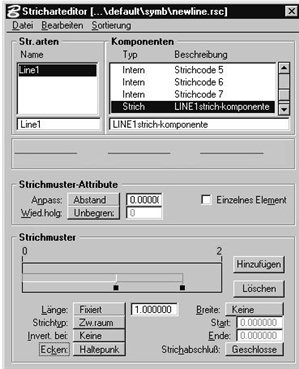

8. Wählen Sie das erste Segment der Linie.
9. Ändern Sie "Strichtyp" zu "Strich".
10. Stellen Sie die "Strichlänge" in "Haupteinheiten" ein.
11. Wählen Sie das zweite Segment der Linie, und ändern Sie "Strichtyp" zu "Abstand".
12. Der Abstand muß weit genug sein, daß das Punktsymbol hineinpaßt.




13. Wählen Sie "Bearbeiten" > "Erstellen" > "Punkt".
14. Ändern Sie die neue "Punktkomponente" zur <strichartname>-Punktkomponente.




15. Drücken Sie <Enter>.

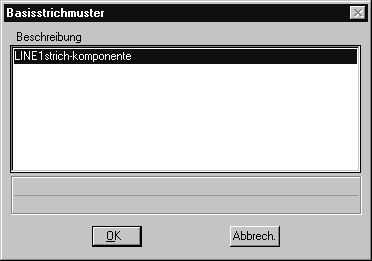

16. Klicken Sie auf "Basisstrichmuster".
17. Wählen Sie die für Ihre Strichart erstellte Basisstrichmusterkomponente.




18. Klicken Sie auf "OK".
19. Erstellen Sie das Punktsymbol in Ihrer Datei.
20. Plazieren Sie einen Zaun um das Symbol.
21. Wählen Sie die Funktion "Zellursprung definieren", und erstellen Sie den Symbolursprung in der Mitte




22. Klicken Sie auf "Erstellen" im Stricharteditor.
23. Geben Sie den Symbolnamen im Dialogfeld "Punktsymbol erstellen" ein.




24. Klicken Sie auf "OK".
25. Wählen Sie den Abstandsbereich des Liniensegments im Stricharteditor.
26. Klicken Sie auf Wählen, um das neue Punktsymbol zu ermitteln.
27. Klicken Sie auf "OK".

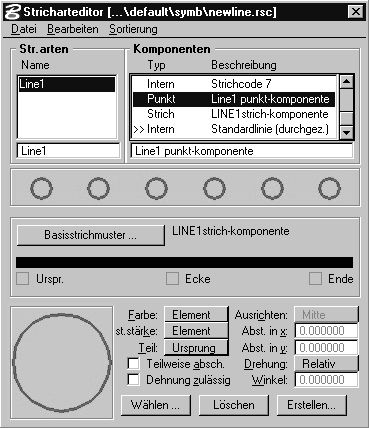

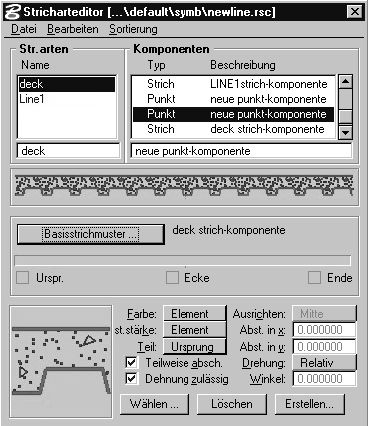

28. Das Symbol wird in der unteren linken Ecke des Stricharteditors angezeigt, wie in Abbildung 3.29. Wählen Sie Bearbeiten > "Erstellen" > "Zusammengesetzt".
29. Ändern Sie die neue zusammengesetzte Komponente zur zusammengesetzten <strichartname>-Komponente.




30. Drücken Sie <Enter>.

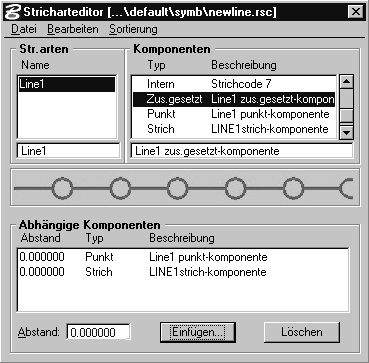

31. Klicken Sie auf Einfügen am unteren Rand des Stricharteditors.

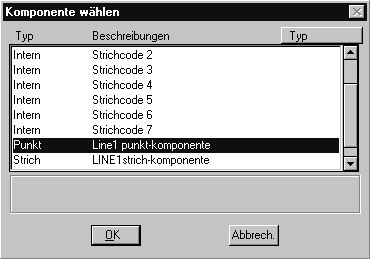

32. Markieren Sie die Punkt- und die Strich-Komponenten im Dialogfeld Komponente wählen




33. Klicken Sie auf "OK".
34. Wählen Sie "Bearbeiten" > "Verknüpfung", um den Strichartnamen mit der Komponente zu verknüpfen.
35. Wählen Sie "Datei" > "Speichern".

top

Erstellen einer benutzerdefinierten Strichart mit einem fortlaufenden Punktsymbol

1. Wählen Sie "Datei" > "Neu".
2. Geben Sie im Dialogfeld "Strichartbibliothek erstellen" einen neuen Ressourcendateinamen ein.
3. Klicken Sie auf "OK".
4. Wählen Sie "Bearbeiten" > "Erstellen" > "Name", und ändern Sie "Unbenannt" zum Namen einer neuen benutzerdefinierten Strichart.
5. Drücken Sie <Enter>.
6. Wählen Sie "Bearbeiten" > "Erstellen" > "Strichmuster".
7. Ändern Sie die neue Strichkomponente zur <strichartname>-Strichkomponente.
8. Drücken Sie <Enter>.
9. Klicken Sie auf "Hinzufügen".
10. Stellen Sie "Strichtyp" auf "Abstand" ein.
11. Stellen Sie die "Länge" von "Abstand in Haupteinheiten auf die exakte Breite des Punktsymbols ein.
12. Wählen Sie Datei > Speichern.
13. Wählen Sie Bearbeiten > Erstellen > Punkt.
14. Ändern Sie die neue Punktkomponente zur <strichartname>-Punktkomponente.
15. Drücken Sie <Enter>.
16. Klicken Sie auf Basisstrichmuster.
17. Wählen Sie die für Ihre Strichart erstellte Strich-Komponente.
18. Klicken Sie auf "OK".
19. Erstellen Sie das Punktsymbol in Ihrer Datei




20. Plazieren Sie einen Zaun um das Symbol.
21. Wählen Sie die Funktion "Zellursprung definieren", und erstellen Sie den Symbolursprung in der Mitte.
22. Klicken Sie auf "Erstellen" im Stricharteditor.
23. Geben Sie den Symbol-Namen im Dialogfeld "Punktsymbol erstellen" ein.
24. Klicken Sie auf "OK".
25. Wählen Sie den Abstandsbereich des Liniensegments im Stricharteditor.
26. Klicken Sie auf "Wählen", um das neue Punktsymbol zu ermitteln.
27. Klicken Sie auf "OK".
28. Das Symbol erscheint am unteren Rand des Stricharteditors.




29. Wählen Sie "Datei" > "Speichern".
30. Wählen Sie "Bearbeiten" > "Erstellen" > "Zusammengesetzt".
31. Ändern Sie die neue zusammengesetzte Komponente zur zusammengesetzten <strichartname>-Komponente.
32. Drücken Sie <Enter>.
33. Klicken Sie auf "Einfügen" am unteren Rand des Stricharteditors.
34. Markieren Sie die Punkt- und die Strich-Komponenten im Dialogfeld "Komponente wählen".
35. Klicken Sie auf "OK".
36. Wählen Sie "Bearbeiten" > "Verknüpfung", um den Strichartnamen mit der zusammengesetzten Komponente zu verknüpfen.
37. Wählen Sie "Datei" > "Speichern".

top

Wichtige Tipps beim Erstellen benutzerdefinierter Stricharten

• Sie können zwischen vier Positionen wählen, wo das Punktsymbol auf der Linie erscheinen soll—Ursprung, Ecke, Ende und
  direkt auf dem Strich bzw. dem Abstand.
• Beim Erstellen einer Punktkomponente mit einem Punktsymbol sollten Sie das Symbol auf den Abstandsbereich der Strichart
  abbilden. Sie würden also einen Datenpunkt direkt in diesem Bereich, unmittelbar unter der Schaltfläche Basisstrichmuster
  plazieren, um den Abstand hervorzuheben. Anschließend wählen Sie das Symbol aus der Symbolbibliothek.

Sie können benutzerdefinierte Stricharten zum Zeichnen von Gruppen von Elementen mit einem regelmäßigen Muster verwenden. So könnten Sie beispielsweise mit der Funktion Linie plazieren einen Lageplan oder eine Wand mit einem typischen Ziegelmuster, eine Blocksteinmauer oder eine Dämmplatte einfach durch Wahl von Linie plazieren und Eingabe von zwei Datenpunkten zeichnen.

Benutzerdefinierte Stricharten sind die Baublöcke, aus denen wesentlich größere Einheiten konstruiert werden. Alles, was Sie brauchen,
sind Phantasie und Lust zum Experimentieren.
