本例子最主要目的是带领大家实现一个读取ORD平曲线元素属性的例子。在例子中将会一步步实现交互式选取Alignment，遍历Alignment的几何元素，获取几何元素的属性并显示报表。
一、构建程序框架
- 我们先创建一个名称为“Lesson3”的Addin项目，并按照上一章的方法配置好项目文件及.bat、.mke文件。

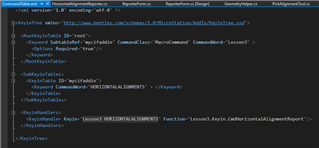

- 我们创建一个CommandTable.xml文件，注册“Lesson3 HORIZONTALALIGNMENTS”命令。并新建一个Keyin.cs文件，把“Lesson3 HORIZONTALALIGNMENTS”命令子节点和CmdHorizontalAlignmentReport静态函数绑定。
3. 在ORD目录下的..\config\appl\文件夹中，创建Lesson3.cfg文件。
4. 新建派生于System.Windows.Forms.Form的ReporterForm类，并在Form中设置一TextBox，命名为“ReporttextBox”，并把“MultiLine”属性设置为Ture。
二、创建Alignment
- 使用Geometry-> Horizontal-> Complex Geometry->Complex by PI菜单命令去绘制Alignment，如下图所示。
2. 使用的参数为：圆曲线半径为1000m，前缓和曲线长度为100m，后缓和曲线长度为200m。如下图所示：

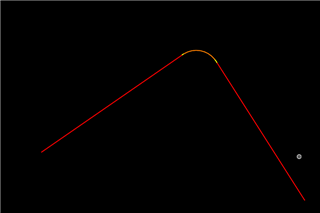

3. 绘制结果为下图的平曲线图形。
三、 交互式选取Alignment
- 新建PickAlignmentTool类派生于DgnElementSetTool类。
2. 关于DgnElementSetTool的用法可以见下图所示
3. 在DgnElementSetTool类中重载OnRestartTool、ExitTool、OnPostInstall、OnDataButton、OnElementModify、OnResetButton等函数。
4. 我们需要实现的功能是在鼠标移动到Alignment上以后按下鼠标左键，获取Alignment元素。代码如下：
protected override bool OnDataButton(Bentley.DgnPlatformNET.DgnButtonEvent ev)
{
Bentley.DgnPlatformNET.HitPath hitPath = DoLocate(ev, true, 1);
if (hitPath == null)
return false;
Element el = hitPath.GetCursorElement();
if (el == null)
return false;
Alignment al = (el.ParentElement == null) ? Alignment.CreateFromElement(el) : Alignment.CreateFromElement(el.ParentElement);
if (al == null)
return false;
return true;
}
其中Alignment类定义在Bentley.CifNET.GeometryModel.SDK命令空间中，我们可以知道Alignment是我们ORD SDK中GeometryModel的重要组成部分，由它可以获取整条路线的信息，其中包括平面、纵断面、空间线、断链等信息。
四、 遍历Alignment的几何元素
- 有了上一步获取的Alignment对象，我们可以获取它的几何信息，Alignment类的LinearGeometry属性中包含了它的所有几何信息。
- 为了获取Alignment类的LinearGeometry属性中的几何信息，我们定义一个名为HorizontalAlignmentReporter的类。它的一个最重要的函数void ReportAlignment(Alignment al)。ReportAlignment函数在PickAlignmentTool类中的OnDataButton函数中，当按下鼠标左键获取到Alignment对象后进行调用。代码如下：
………………….
HorizontalAlignmentReporter report = new HorizontalAlignmentReporter();
report.ReportAlignment(al);
………………….
3. 上面调用的ReportAlignment 函数实现了以下功能：
internal void ReportAlignment(Alignment al)
{
// Generate Alignment Header
string name = "Unnamed", style = '';
if (al.Name != null && al.Name != "")
name = al.Name;
if (al.FeatureName != null)
style = al.FeatureName;
// Report Elements in Alignment
LinearElement[] elements = { };
try {
LinearComplex alComplex = (LinearComplex)al.LinearGeometry;
elements = alComplex.GetSubLinearElements();
}
catch
{
elements = new LinearElement[1];
elements[0] = al.LinearGeometry;
}
}
此函数通过调用alComplex.GetSubLinearElements();获取了Alignment中的所有子LinearElement。

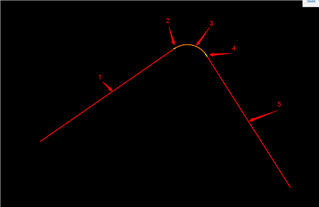

4. 对于Alignment中的子LinearElement的理解我们可以用下图理解：
1为直线几何，2为缓和曲线几何，3为圆弧几何，4为缓和曲线几何，5为直线几何。
五、 获取几何元素的属性
- 为获取几何元素的属性，我们新建AlignmentPropertyReader类，其Read函数可以获取所有属性的属性名称和属性值。
- 几何元素的判别通过is操作符实现，如以下代码实现：
public Dictionary<string, string> Read(LinearElement le)
{
Dictionary<string, string> properties = new Dictionary<string, string>();
if (le is Line)
properties = ReadLine(le as Line);
else if (le is Spiral)
properties = ReadSpiral(le as Spiral);
else if (le is CircularArc)
properties = ReadCircularArc(le as CircularArc);
if (properties.Count == 0)
properties.Add("No properties read for element", le.GetType().Name);
return properties;
}
我们可看到Line、Spiral、CircularArc派生于LinearElement。
3. 我们可以通过ReadLine的函数具体实现代码看下Line的几何信息的获取：
internal Dictionary<string, string> ReadLine(Line line)
{
Dictionary<string, string> lineProperties = new Dictionary<string, string>();
lineProperties.Add("Element", line.GetType().Name);
lineProperties.Add("Start", GeometryHelper.GetStation(m_alignment, line.StartPoint) + " | " + GeometryHelper.FormatCoordinates(line.StartPoint));
lineProperties.Add("End", GeometryHelper.GetStation(m_alignment, line.EndPoint) + " | " + GeometryHelper.FormatCoordinates(line.EndPoint));
lineProperties.Add("Tangential Direction", GeometryHelper.FormatDirection(line.Direction));
lineProperties.Add("Tangential Length", GeometryHelper.FormatDistance(line.Length));
return lineProperties;
}
我们通过Line（直线）的成员变量获取它的所有属性。同样的Spiral（缓和曲线）和圆弧（CircularArc）。
以上代码中GeometryHelper是一个几何计算类，我们由SDK示例工程中的ManagedSDKExample项目中拷贝而来。
关于ReadSpiral与ReadCircularArc与ReadLine原理是一样的这里就不加以详解，大家可以参考本章所带的示例代码。这三个函数都是把对应几何元素的几何信息提取出来，并放到字典对象中。
4. 几何信息的显示：
我们通过以下代码把几何信息的字典传递给ReporterForm，并在名为“ReporttextBox”的TextBox中显示出来。
ReporterForm form = new ReporterForm();
AlignmentPropertyReader propReader = new AlignmentPropertyReader(al);
foreach (LinearElement le in elements)
{
Dictionary<string, string> elementProperties = propReader.Read(le);
form.AddElementProperties(elementProperties);
}
form.Show();

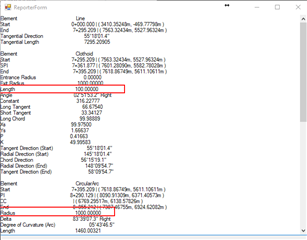

程序运行结果如下：
本章示例代码：
