時々、MicroStationを使って、線分を配置する際に、長さ欄に入力値はコロン（：）で区切られているのを見たことがあるでしょうか。

単純に数字だけを入力したのに、なぜ値にコロンが二つついているでしょうか？

では、続きまして、MicroStationの作業単位を説明します。

MicroStationの作業単位は、三つの部分から構成されます。

主単位：下位単位：位置単位（解像度単位）

英語版のMicroStationですと、Master Unit：Sub Unit：Positional Unitで表します。略語はMU：SU：PUです。

どのような時に主単位と下位単位を使いますでしょうか？

答えは主にインチ系単位の場合です。

図面の基本単位には「メートル」と「インチ」の２種類存在します。

1フィート＝12インチ

インチ系単位の場合は、主単位をフィートに設定し、下位単位をインチに設定します。

例として、2'5"を入力したい場合は、2：5を入力します。

下位単位を利用するメリットとして、

5"を0.41666666666667'に換算し、そして、2.41666666666667として入力する必要がありません。

ですが、このような巧みな設計は十進法のメートル系単位に対して、あまり意味がありません。

さらに、位置単位（解析度単位）のPUを説明します。歴史的原因があります。昔V7DGN時代、

プログラムの生産性と効率を高めるために、プログラム内部はすべて整数で表します。

でも、現実世界には、実数がありますので、PUが誕生しました。

ユーザーに見せるときに、内部で保存される整数からPUの値を割り算して、実数になります。

ユーザーが入力した実数を保存するときに、その実数はPUの値を掛け算して、結果の整数を保存します。

そのため、PUはV7DGN時代の数値の精度を表現できます。

ですが、V8DGN時代になってから、プログラム内部は直接に実数で表しますので、

PUが存在する意味があまりないですが、V7DGN時代の概念として、そのまま残っています。

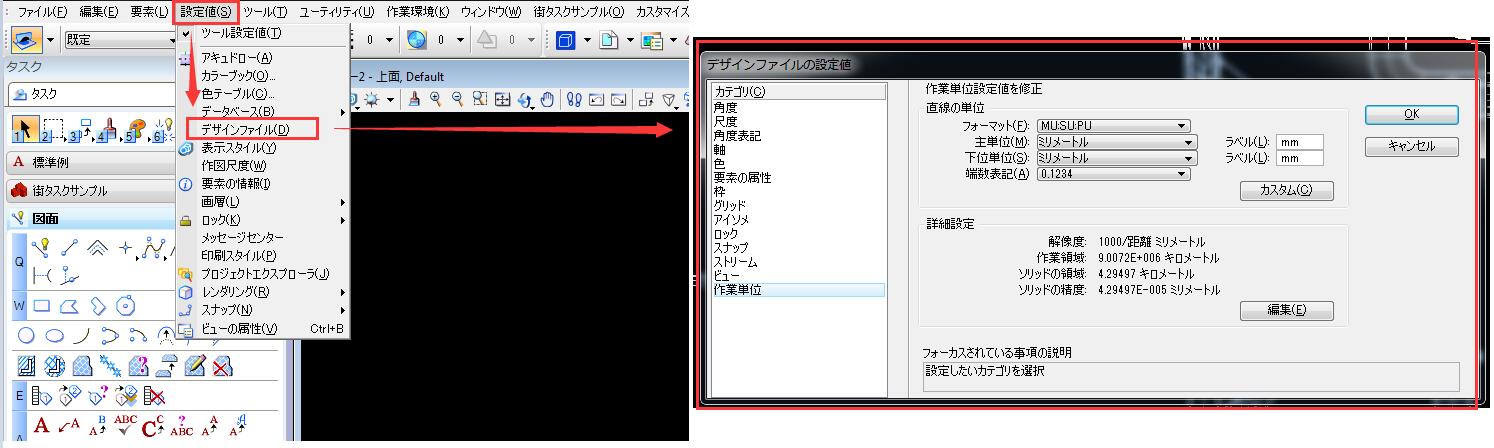

作業単位を設定するのは、V8iの設定値⇒デザインファイル⇒作業単位を開きます。

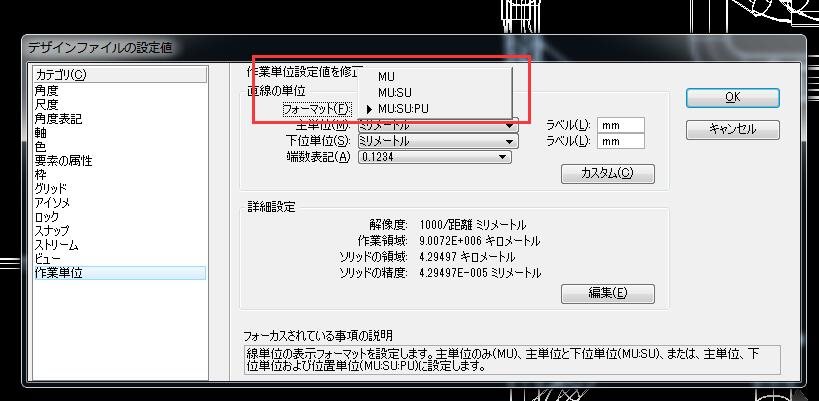

下図のように、フォーマット欄からMU、MU：PU若しくはMU：SU：PUを選択します。

なお、

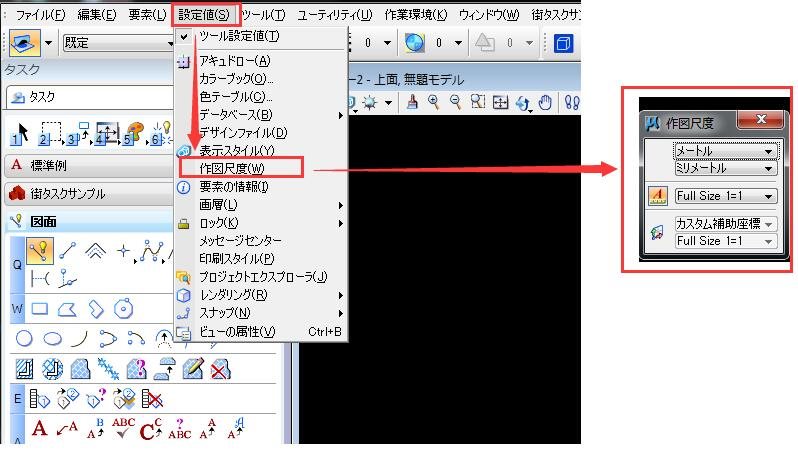

作業単位は「作図尺度」ダイアログですぐに変更できます。「設定値」＞「作図尺度」
を選択してこのダイアログを開きます。

MU：SU：PUを選択する場合は、

例として、

MUをメートルに指定し、SUをミリメートルに指定し、PUを10000/距離 メートルに指定し、

500ｍｍの線分を配置したい場合は、以下の入力値はすべて正しいです。

0.5

:500

::5000

0.3:100:1000

Original Author:

Lei Lin
