【功能概述】

        介绍如何采用主从节点来模拟不同支座形式的墩梁连接部位。

【功能详解】

      主从节点命令，即通过指定主节点和从节点之间的相对自由度，模拟特殊的连杆机构，如位移从属、刚性连接。 通过主从节点命令，可将主节点的位移赋予给从属节点集。软件允许用户自由组合从节点的从属自由度方向。主从节点命令的基本功效是限制了结构中某些节点之间的相对自由度。

       用户可以通过：Specification>Node>Add Master/Slave Specification 添加一个主从节点命令。也可以通过Secifications工作流程中，右下角的Node进行添加。

       下面讲解墩梁连接部位的模拟，设置墩柱的柱头为主节点，而梁节点为从节点。图中可以注意到，梁和梁单元之间有一个间隙，这在实际中是用来放置梁和梁之间的支座的，而梁柱之间也有个间距，这是由于横梁建模为其中线位置，而图中建模，可以保证了梁和柱子之间几何位置的正确。这样有节点间隙和间距的模型，是无法直接分析计算的，要使用主从节点功能。

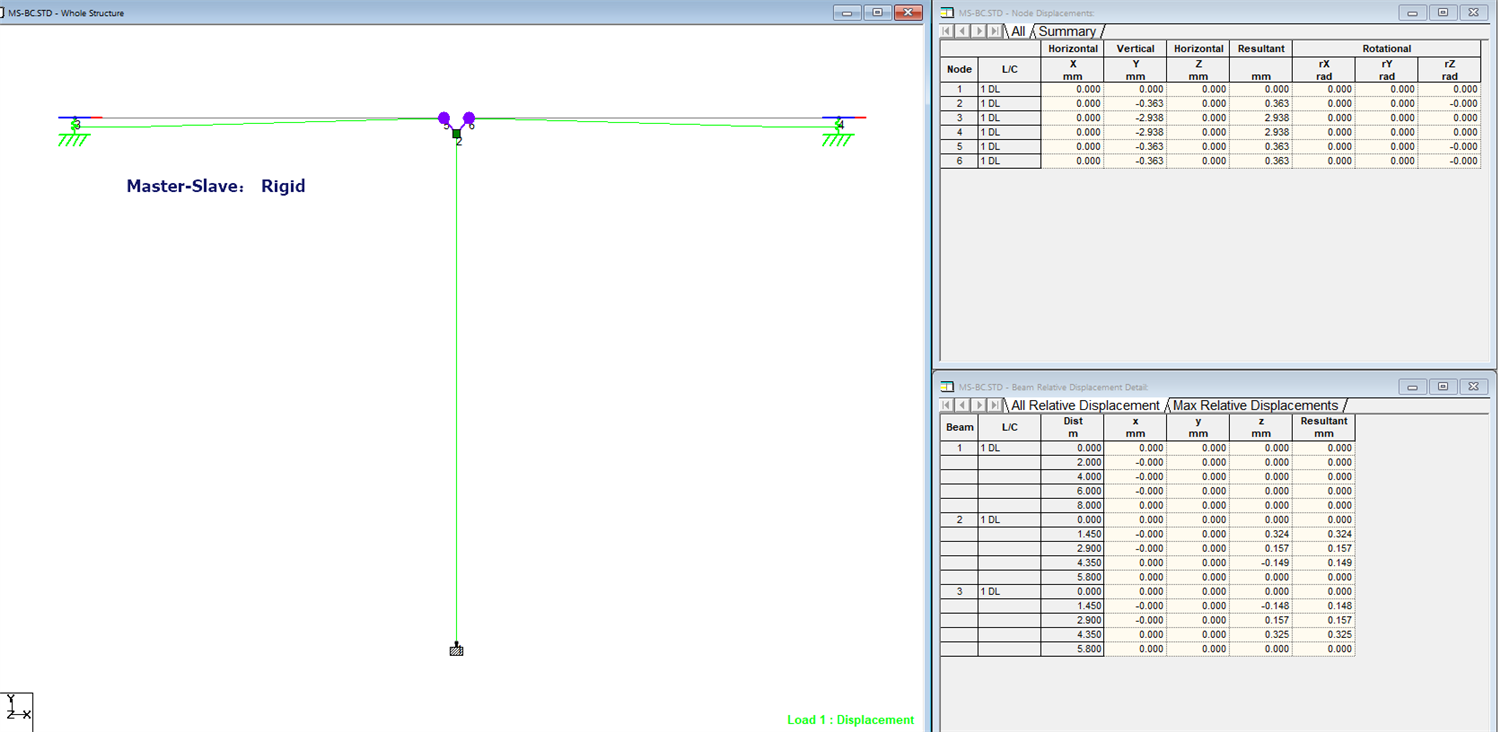

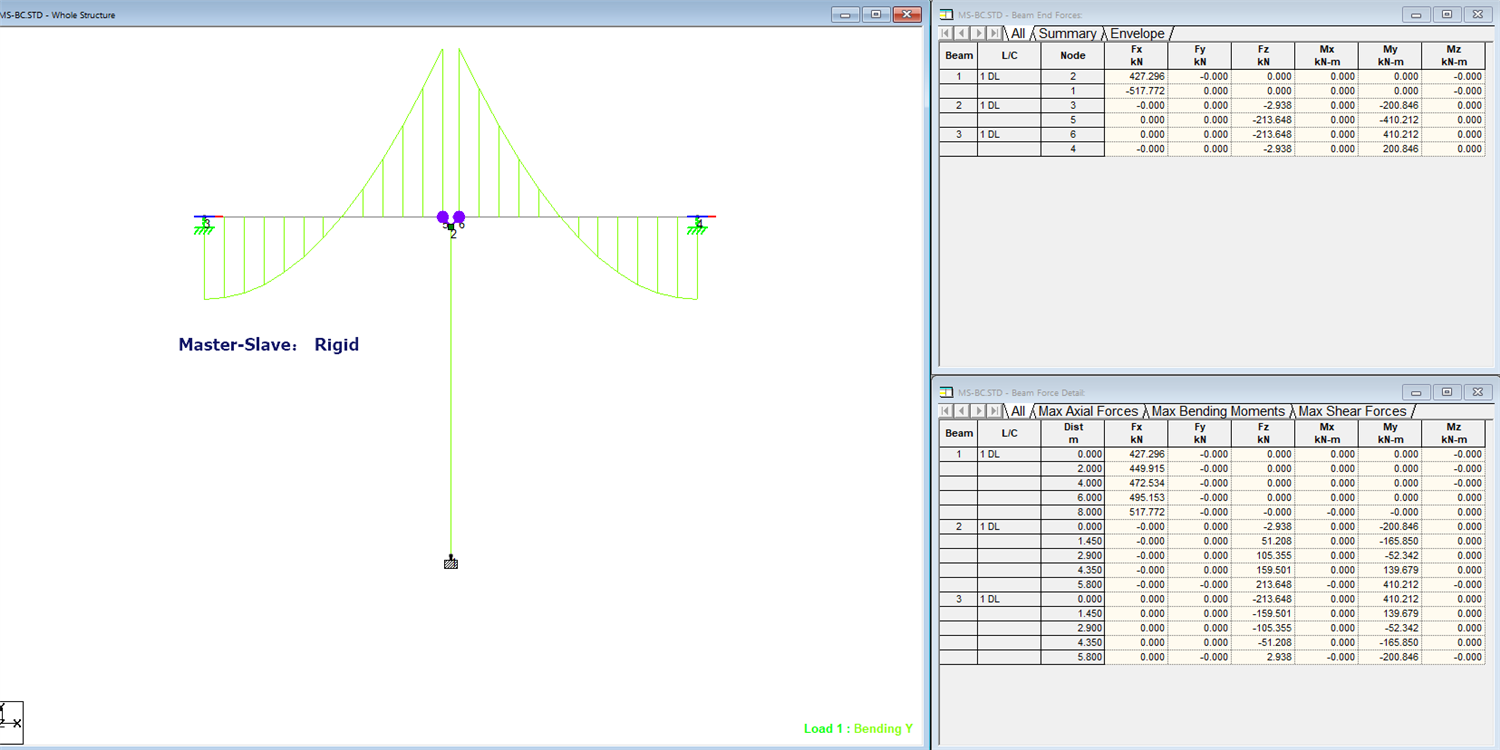

当设置主从节点为Rigid为连续钢梁。（选择柱头2节点为主节点，梁的两个节点为从节点）

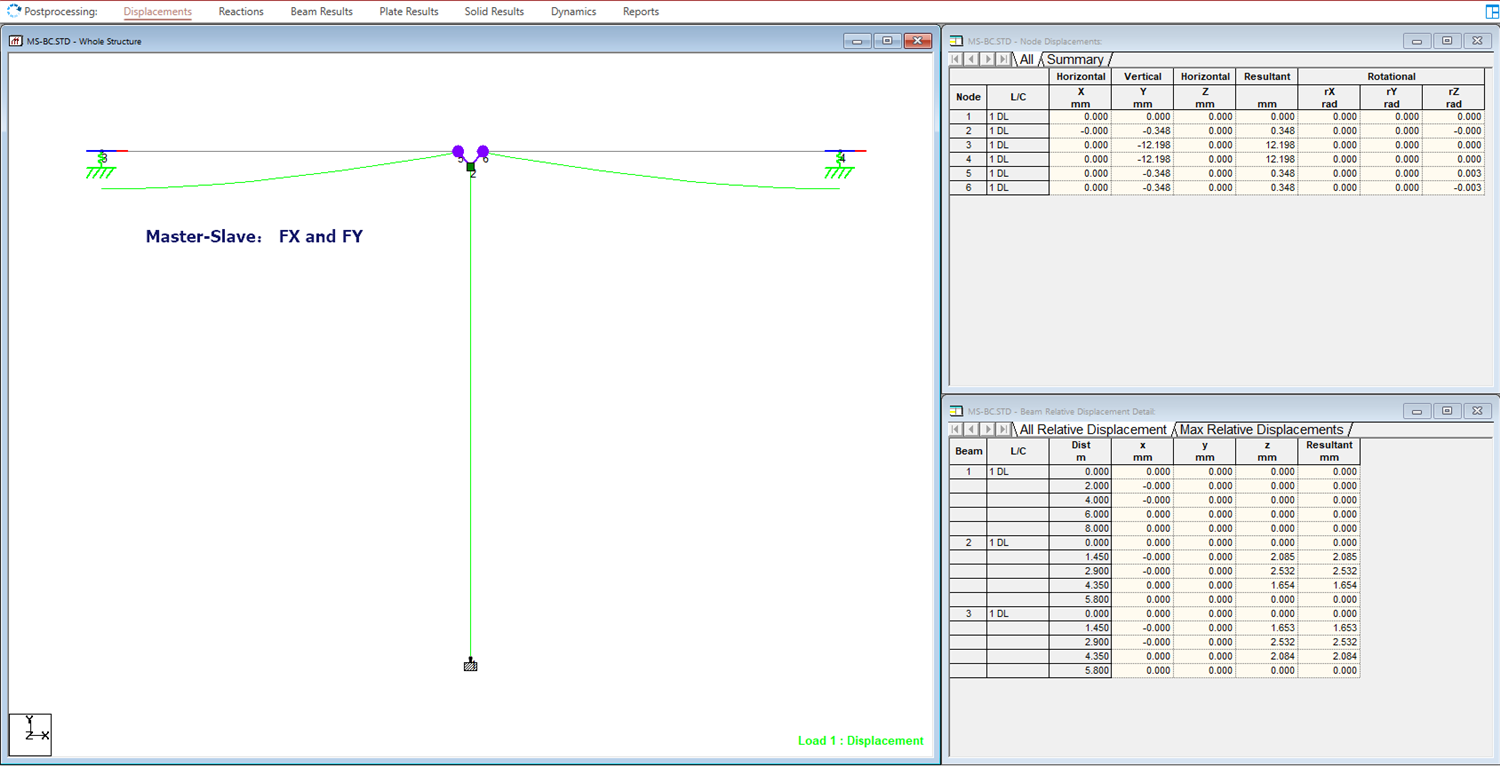

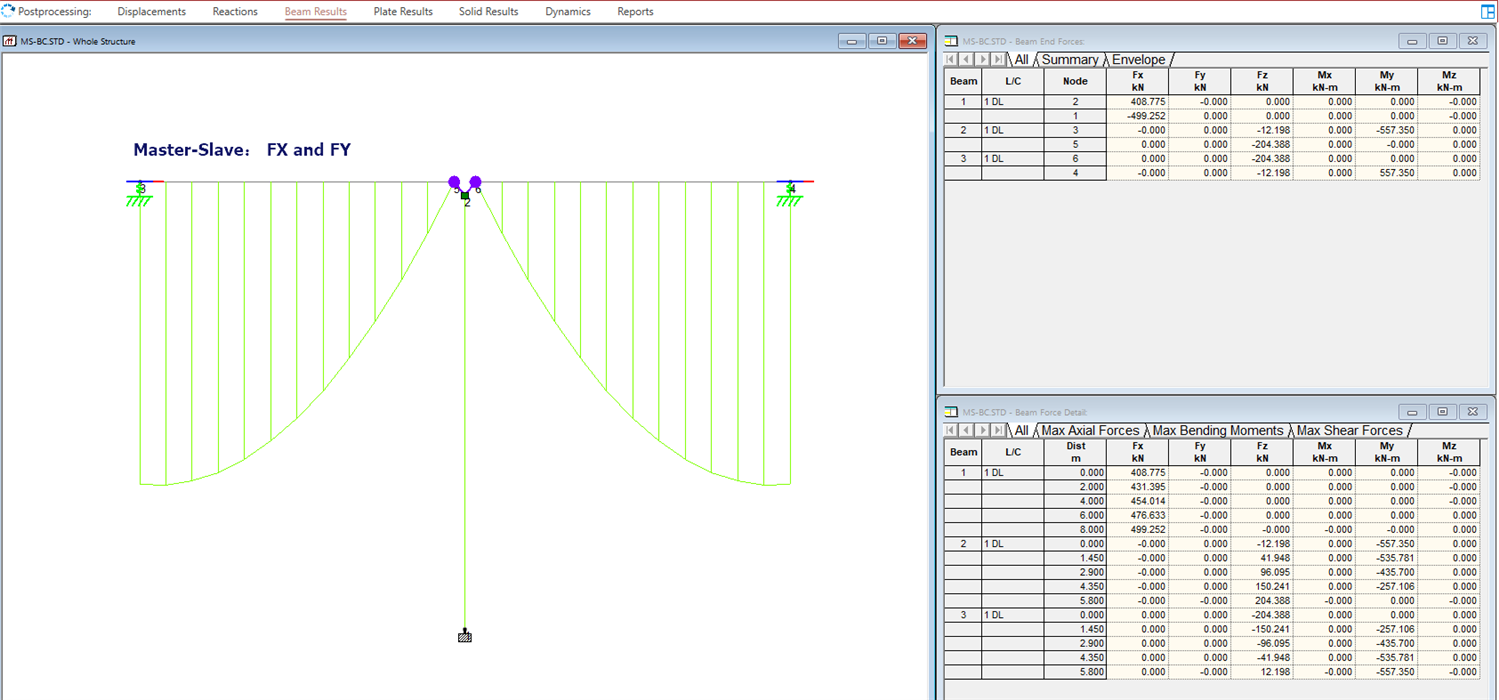

当设置主从节点FX和FY，梁为固定铰支座。

当设置主从节点为FY，为活动铰支座。（可以看到位移图中，梁节点可以发生水平方向的位移，因此为活动铰支座。

       以设置主从节点为FY，为例子，即活动铰支座。

        文本命令语句中为：

       SLAVE FY MASTER 2 JOINT 5 6

       这个命令中，主节点是节点2，从节点是节点5和节点6，从属节点集的位移均由主节点2的位移得到。而从属节点的位移=主节点Y方向位移+刚性转动引起的位移，其中刚性转动引起的位移=R×sin θ
