断面图设计模块

1．运行环境

   Substation ss7版本：08.11.12.44

2．模块安装

   安装Substation中文包BentleySubstation_ChinaCountryKits_08.11.12.XX.msi，安装完后，软件会自动安装断面图设计模块。默认安装路径有两个：一个为程序文件夹，安装在\Program Files (x86)\Bentley\Substation V8i\Substation\Promise\plugins下；一个为配置文件夹，安装在C:\ProgramData\Bentley\Substation V8i\Plugins下。

3．模块操作

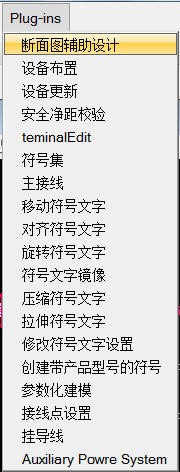

   点击菜单命令Plug-ins下的“断面图辅助设计”命令，

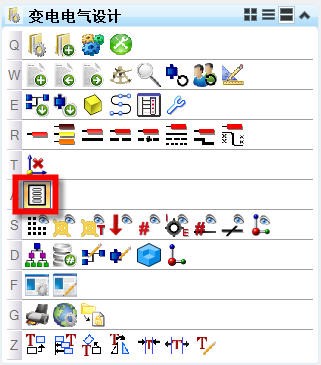

     或者点击任务栏：“变电电气设计”下的“A-平断面图”命令，即可激活断面图设计模块。

3.1 断面图提取

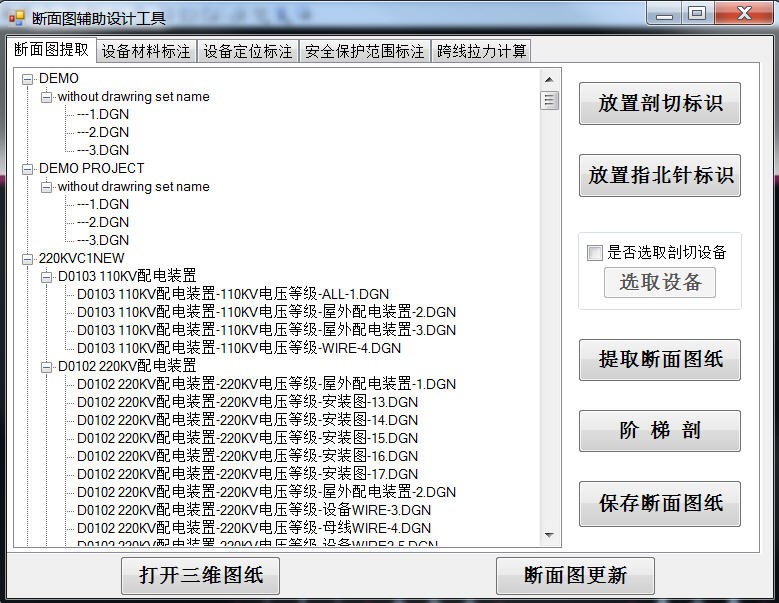

        这部分能够实现对三维模型断面的提取，界面如图1所示。



                                                                                         图1

打开三维图纸

  可以在图1所示左侧树形工具栏中选中一个dgn文件，然后单击“打开三维图纸”按钮就可以在substation中打开你选中的图纸。如果已经有打开的图纸，且是您想操作的对象，那么不进行这步操作也可以。

提取断面

有两种方式提取断面，一种为直接提取断面图纸，一种为选择某些设备

A．直接提取断面图纸

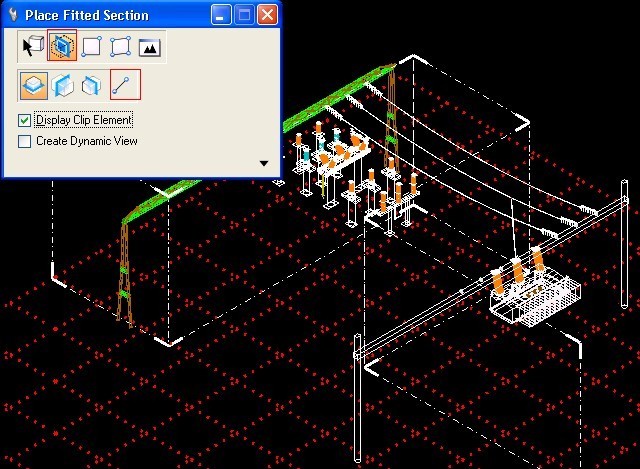

单击界面上的“提取断面图纸”按钮，可以进行剖切位置的定义。注意选择需要的方式，可以通过下图所示的对话框开进行剖切方法的定义。



   如果需要阶梯剖，可以点击阶梯剖按钮实现，注意点击阶梯剖按钮前，一定要选中设置的剖切面，如下图所示的高亮部分。还要注意，剖切所包含的范围，即剖切立方体包含的范围，这将决定材料统计中设备的数量。



B．选择某些设备

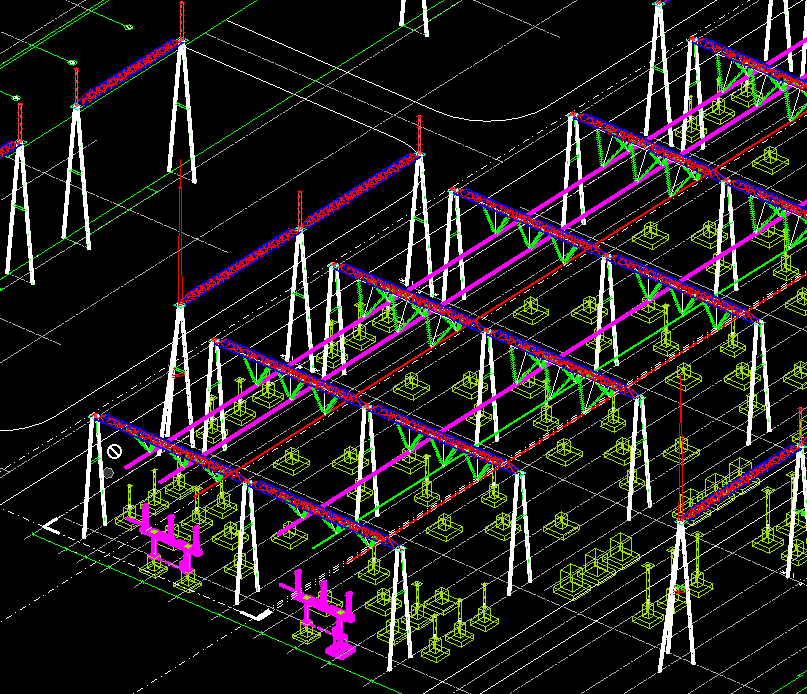

        勾选是否选取剖切设备，点击“选取设备”按钮，在图形中选择设备，可以框选，可以按住Ctrl多选或者取消选择，最后以右键结束选取命令。命令结束后会弹出对话框提示“选取了N个设备”。例如下图中选中了高亮的设备（高亮部分）：

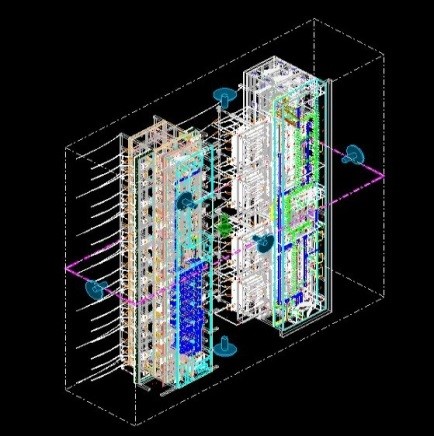

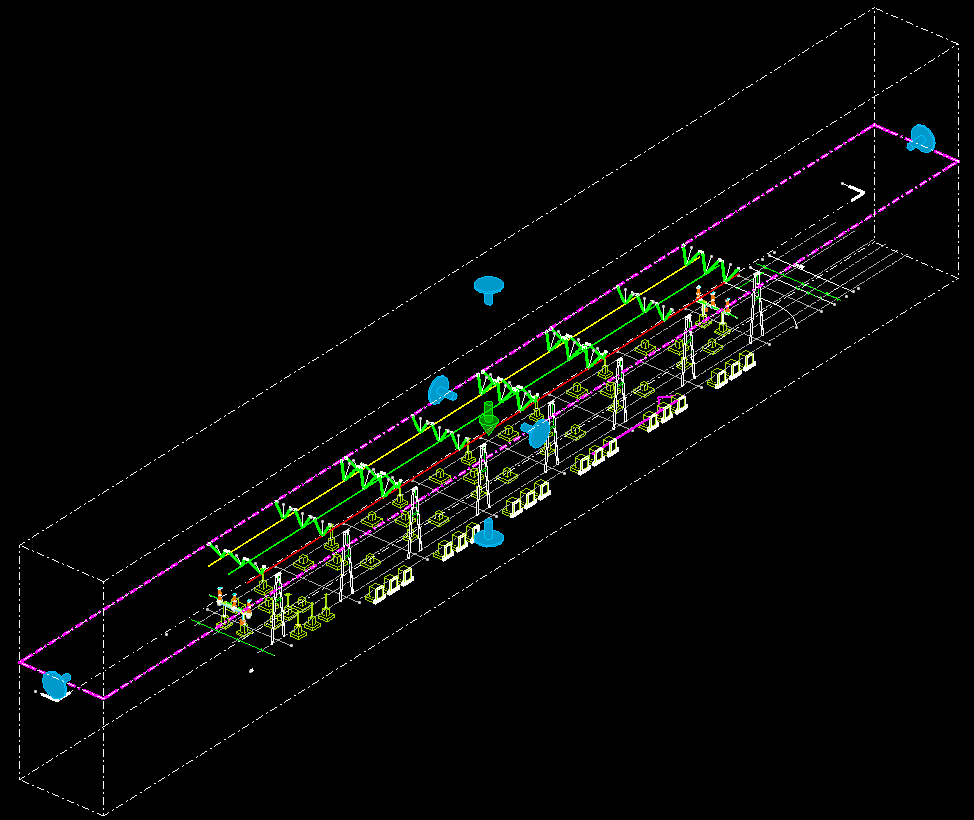

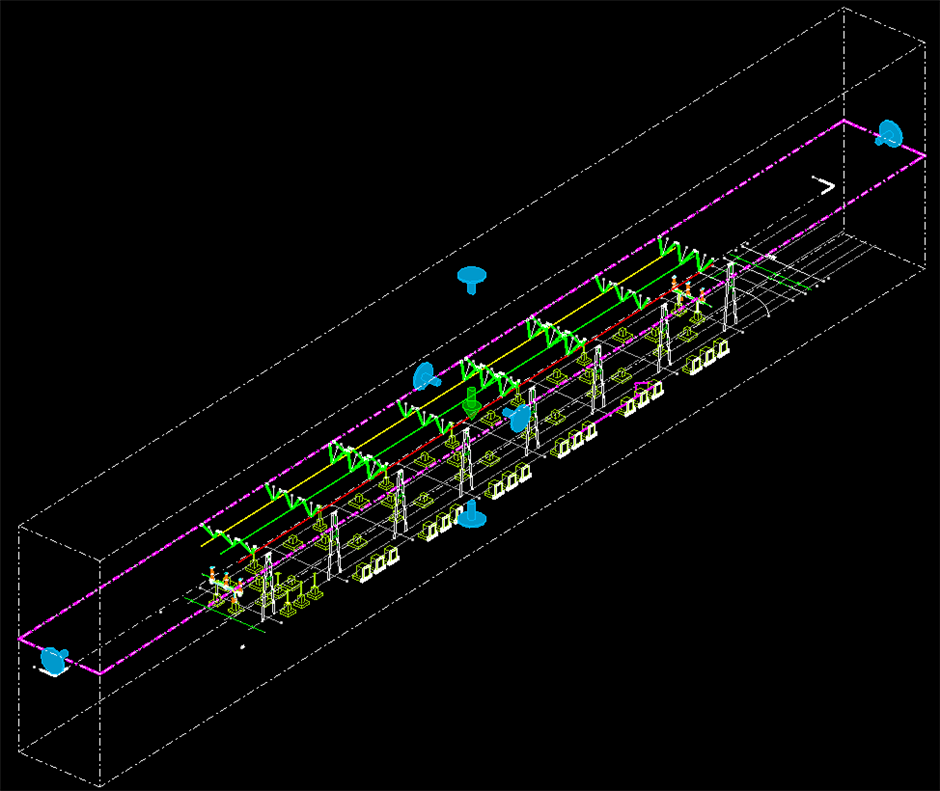

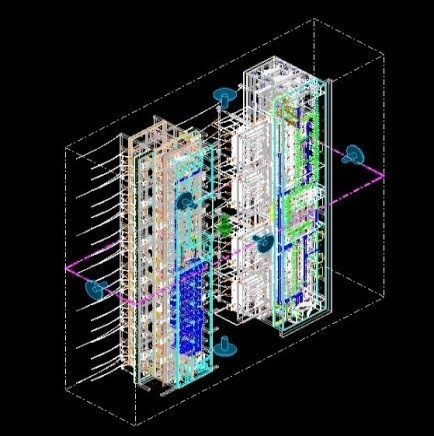

   点击“提取断面图纸”按钮，之后在图面上左键点击一下，接着可以调整断面图的剖切范围。



 可以看到我们选中的某些设备不在剖切范围内，而剖切范围内也有很多我们没有选中的设备。

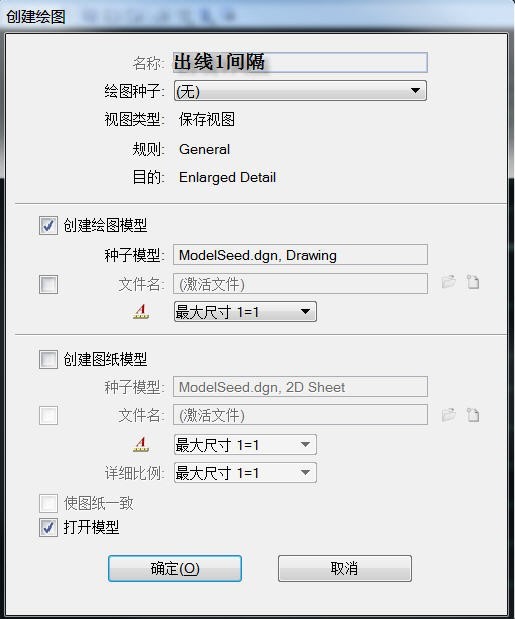

   保存断面图纸。完成选取断面工作后，您可以单击图1界面上的“保存断面图纸”按钮，弹出如下图所示的对话框，您可以根据需要输入名称和描述。勾选“创建绘图”选项，如下图：

在所要选择的源视图中，点击鼠标左键，选择视图，软件弹出如下对话框：

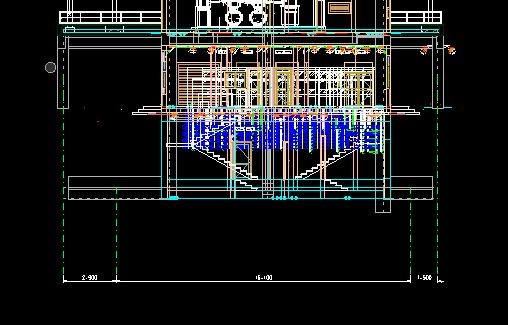

勾选：“创建绘图模型”选项，点击“确定”按钮，软件将会显示最终的断面图。

    直接提取断面图方式



                                                                 只显示剖切范围内选中的设备。

   生成二维图纸

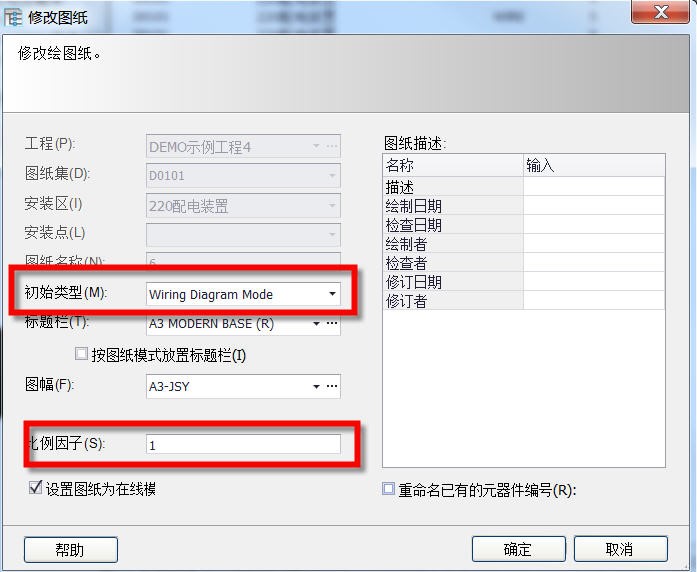

   新建图纸，图纸模式选择“接线图”模式，选择所需标题栏和图框，比例因子设1，如下图：

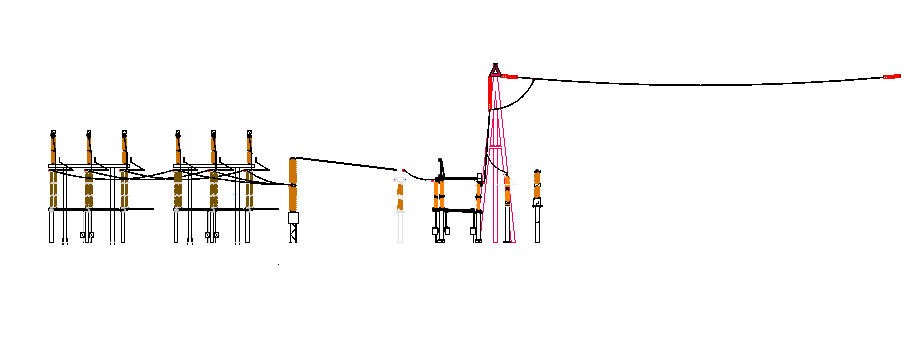

     参考剖切的图纸，如下图所示：

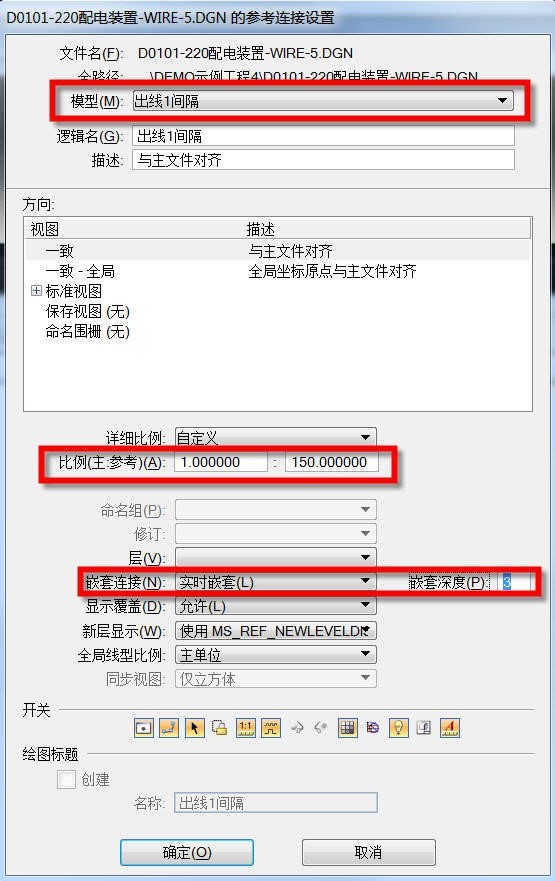

   选择模型为“出线1间隔”，选择合适的比例因子，例如：“1:150”，注意嵌套使用，例如实时嵌套，深度为3。

3.2设备材料标注

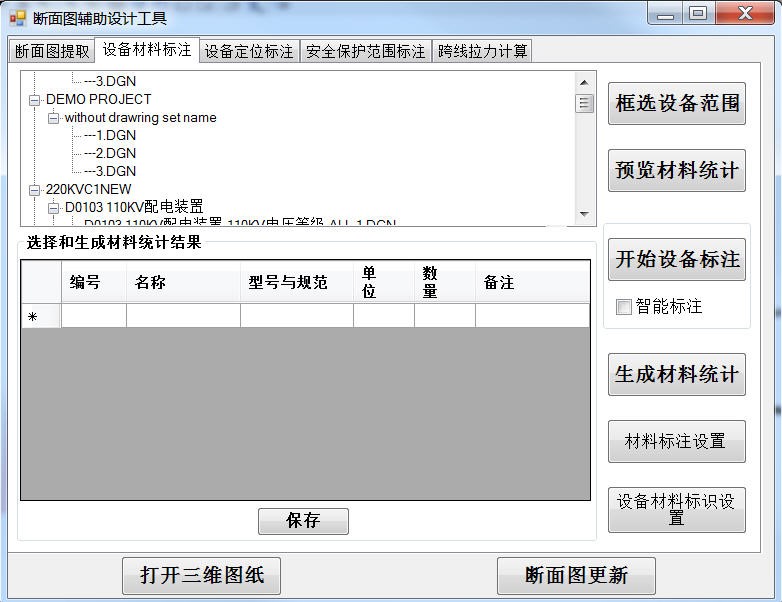

设备材料标注的界面如下图所示：



1）框选设备范围

   在图纸上先拉框选择所以标注的设备，点击“框选设备范围”按钮，在弹出的对话框中点击“OK”按钮。

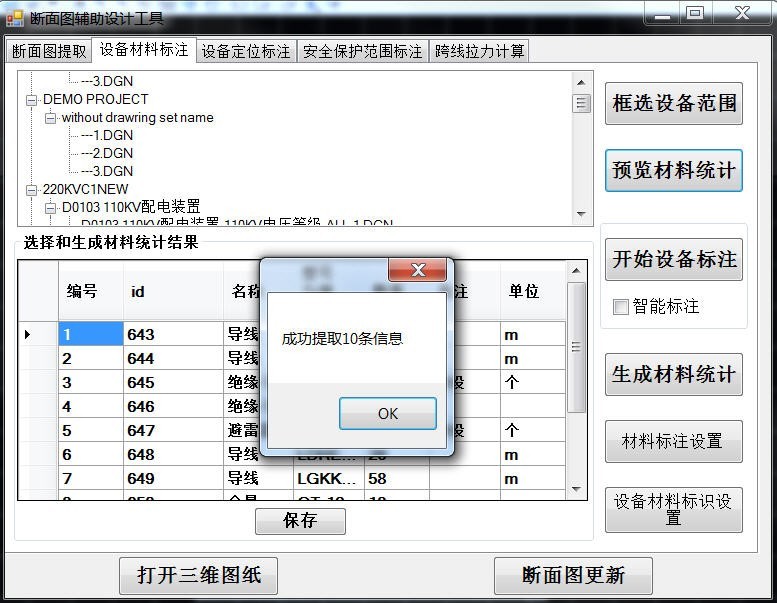

2）预览材料统计，提示提取材料信息，如下图：



3）开始设备标注

注意：点击菜单命令—元素\尺寸标注样式命令，软件弹出如下对话框，必须包含CrossS和CrossSM这两种标注样式：

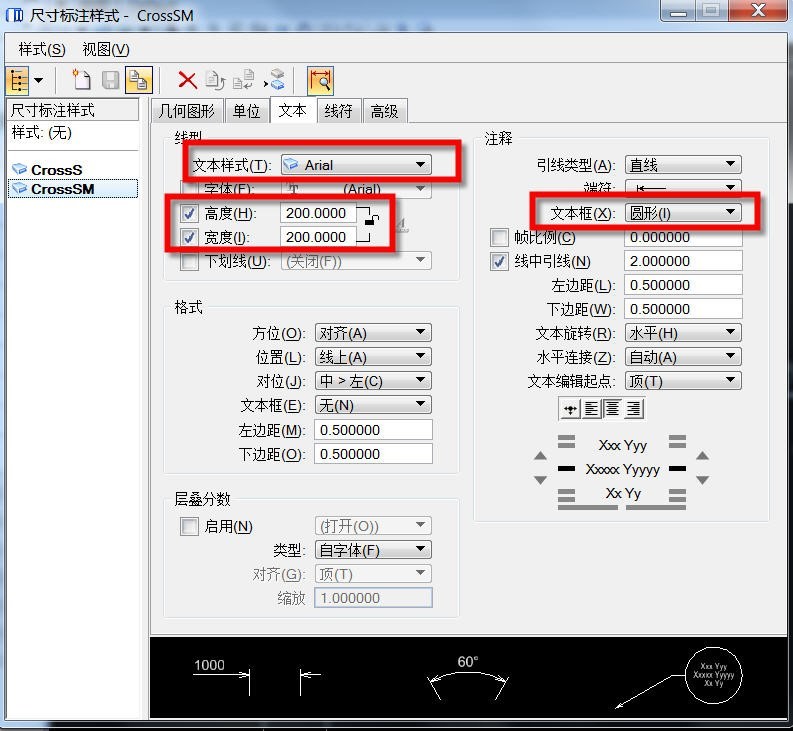

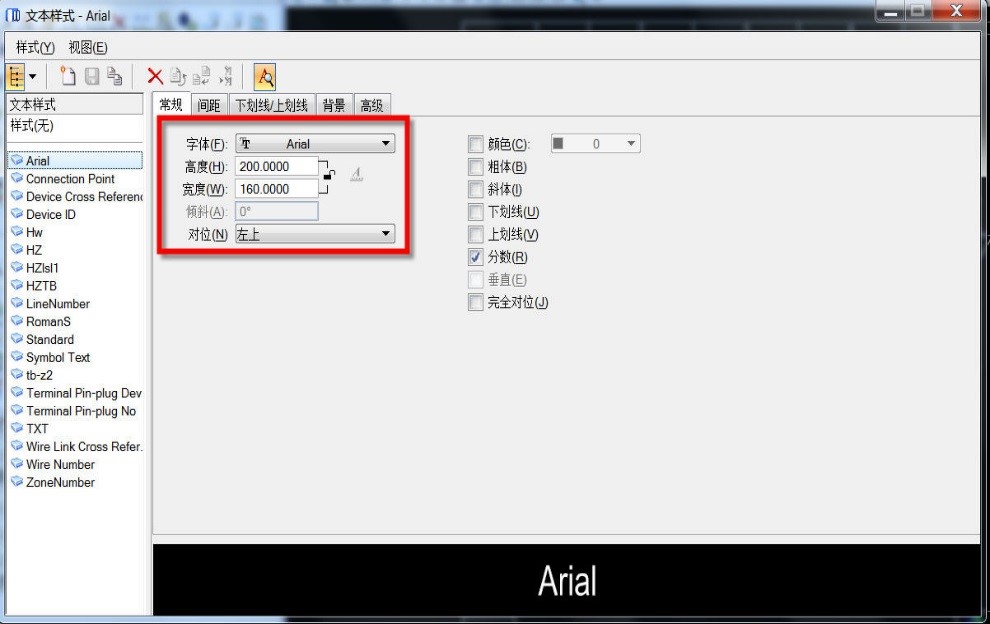

其中文本样式中的Arial是根据菜单命令---元素\文字样式中定义的，如下图：

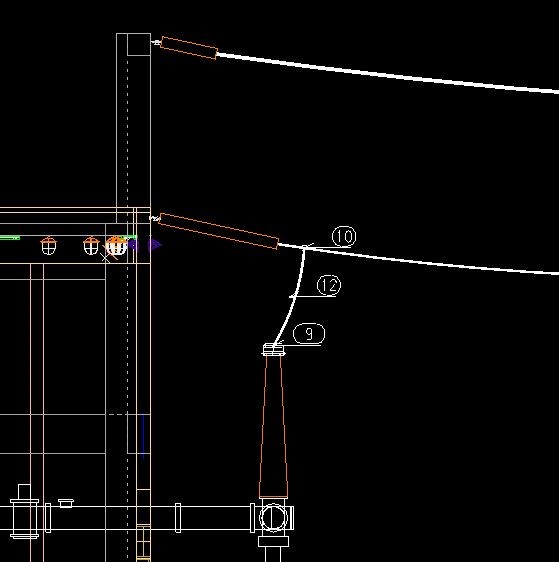

   完成预览材料统计后就可以进行设备标注操作，单击“开始设备标注”按钮进行设备标注，结果截图如下图所示。

4）生成材料统计

点击“生成材料统计”按钮，软件弹出如下对话框：

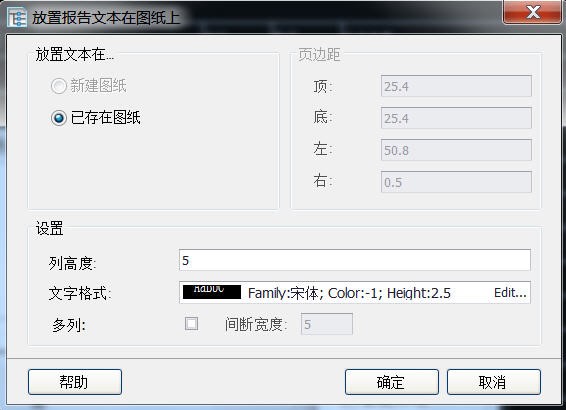

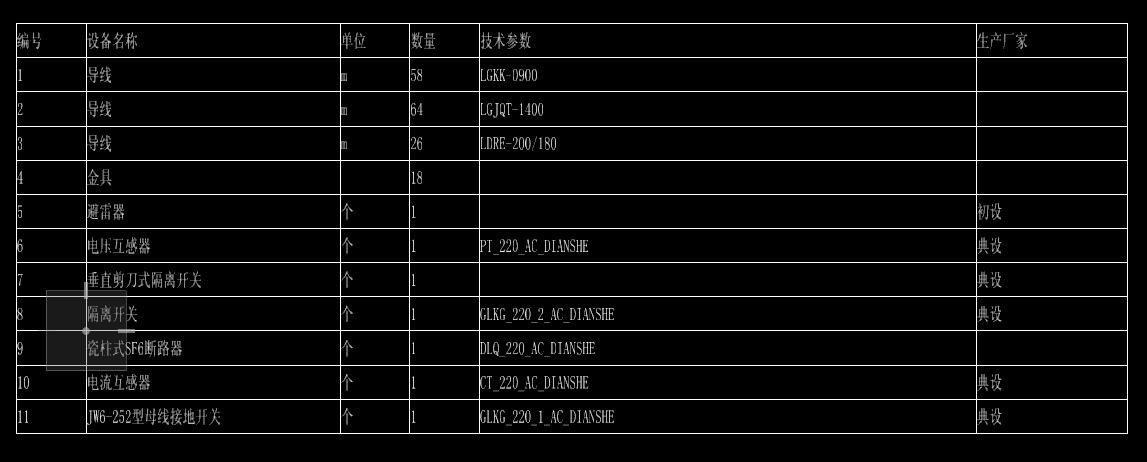

点击“确定”命令后，在图纸上点击插入点，放置材料表，如下图：



5）设备材料标识设置

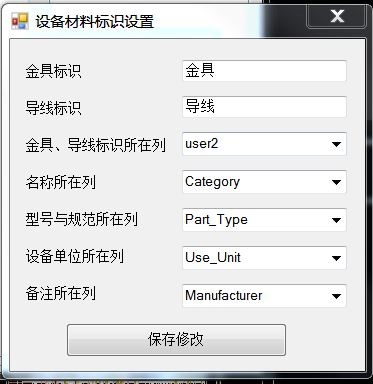

   单击界面上的“设备材料标识设置”按钮，会弹出如图5所示的对话框。在这个对话框中，选择与设备型号库（parts_database）中匹配的信息字段设置，如设备的单位信息在设备型号数据库中保存在Use_Unit字段中，则进行如下图的配置。这些设置将决定材料表的信息是否正确。



                                             图 5

6）材料标注设置

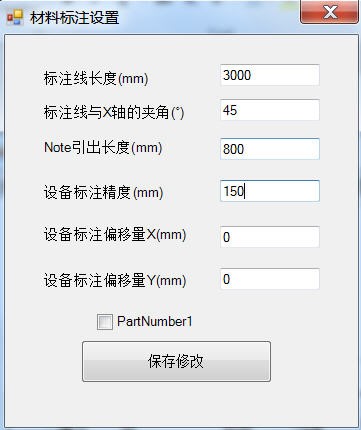

   单击界面上的“材料标注设置”按钮，会弹出如图6所示的 “材料标注设置”对话框。其中的标注线长度，指的是设备标注中斜线的长度，标注线与X轴的角度指的是设备标注斜线与x轴的夹角，Note引出长度指的是引线的长度，单击保存修改按钮会提示修改成功。



                                                   图6

3.3设备定位标注

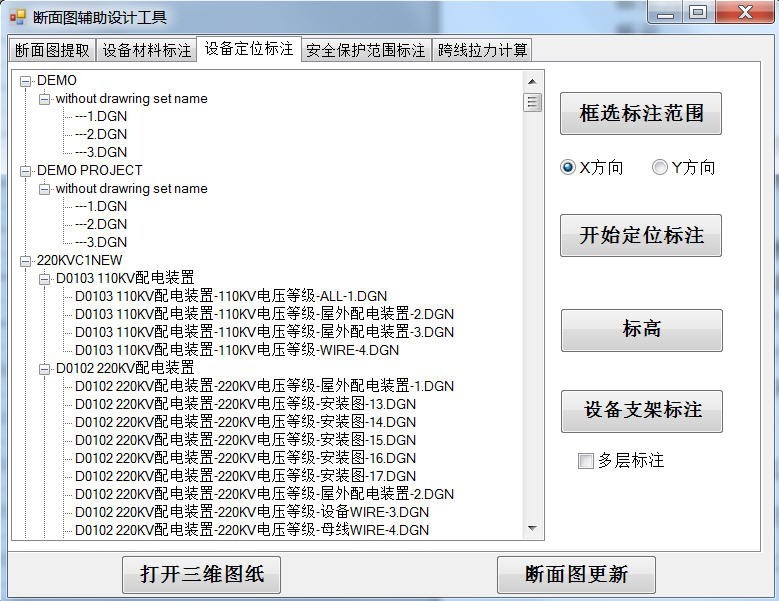

   设备定位标注主要完成三部分工作，第一部分为设备定位，第二部分为设备标高，第三部分为设备支架等尺寸的标注。界面如下图所示。



1）框选标注范围

   在图纸上，按住CTRL键多选需要进行标注的设备，点击“框选标注范围”命令，软件弹出如下对话框：

点击“OK”命令后，软件弹出如下对话框：

点击“OK”选中设备。

其中，X方向和Y方向为尺寸标注的方向。

2）开始定位标注

   单击“开始定位标注”，会弹出“请选择一个标准点！”对话框，这时请您在所选模型的区域的上方或下方选取一点，若所选的点在模型所在区域的上方则定位尺寸会标注在其上方，否则标注在其下方(如图16所示)。



3）标高

   单击“标高”按钮会提示选择基准点，选择基准点后，即可选择需要标注的高度，在该点会放置标高符号，根据提示信息可选择继续进行标注还是终止标注，标注结果如图19所示。



4）设备支架标注

点击“设备支架标注”命令，在图纸上选择支架的起始点，进行标注，如下图：



3.4安全保护范围标注

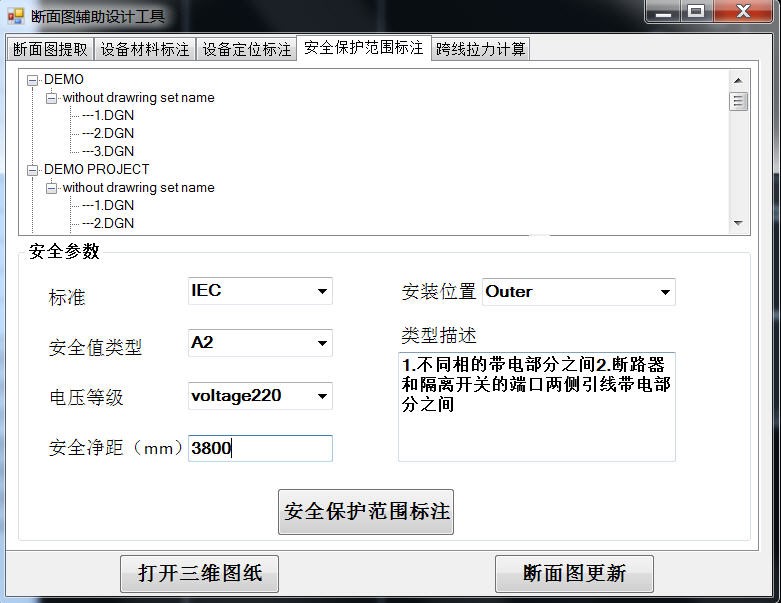

   目前支持的标准只有IEC的室内和室外两个标注，可以手动增加这两个标准的内容，只需打开plugins下的CrossSection中的IEC_Inner.xml和IEC_Outer.xml参照现有的内容即可。在界面中逐一选择参数，程序最终会给出安全净距的值，如下图所示。此时单击“安全保护范围标注”按钮，在图纸上选择合适的起点和圆弧的中点即可,如下图所示。

注意：安全净距值也可以手动输入

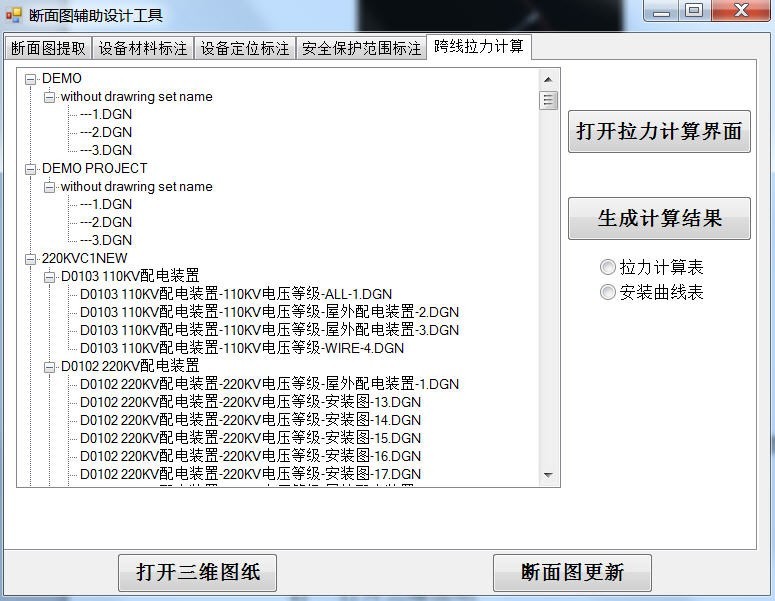

3.5跨线拉力计算



1）打开拉力计算界面

   点击“打开拉力计算界面”按钮，打开导线拉力计算程序开始计算，计算结果输出为计算文件。

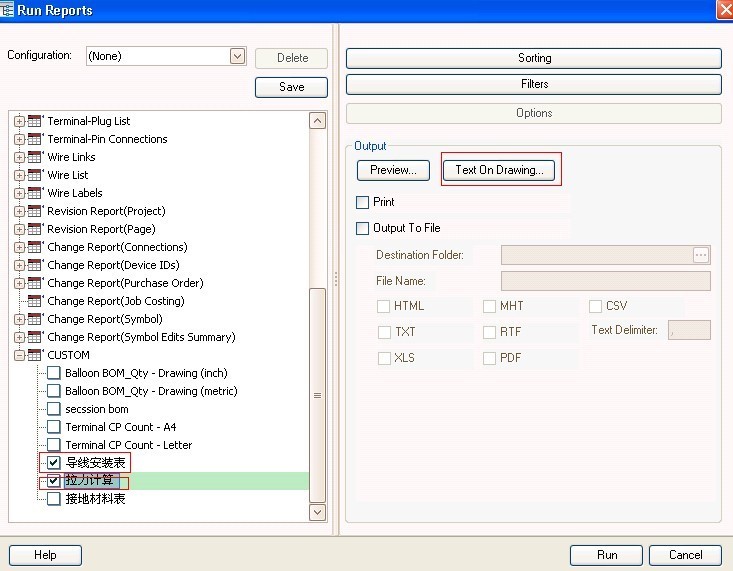

2）生成计算结果

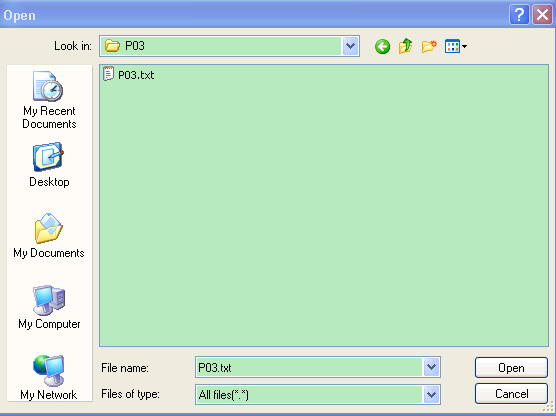

   点击“生成结果”按钮，选中欲在图纸上标注计算数据的导线计算文档，选中报表模板后，即可将报表放置到图纸上，位置由用户通过鼠标输入。
