Hintergrundinformation
Anleitung für das Erstellen von Schweißnähten in Anschlüssen sowie deren 2D Ableitung.
Erforderliche Schritte

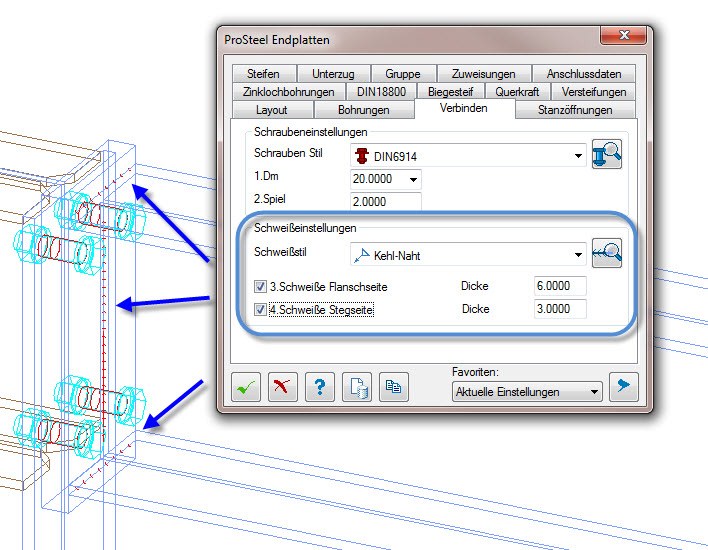

- Scheißnähte im Anschluss einstellen. Hier Beispiel Endplatte.
Dabei allgemeinen Stil verwenden (Kehlnaht), die Größen kommen dann aus der Einstellung für Flansch und Steg.

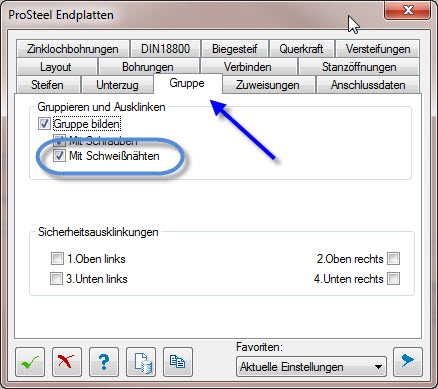

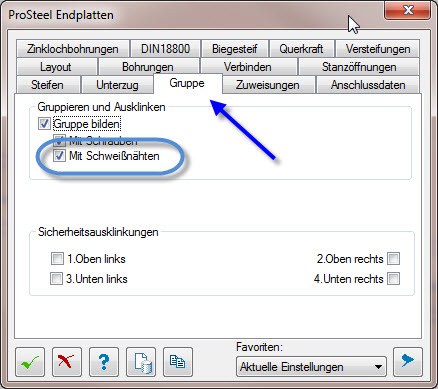

- Auf jeden Fall die Gruppenzugehörigkeit im Anschluss prüfen

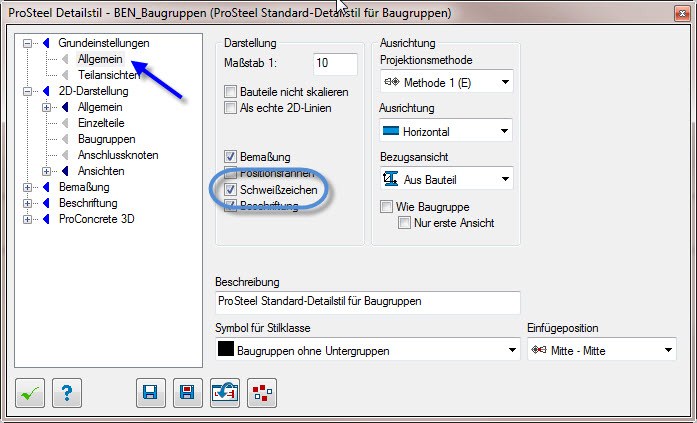

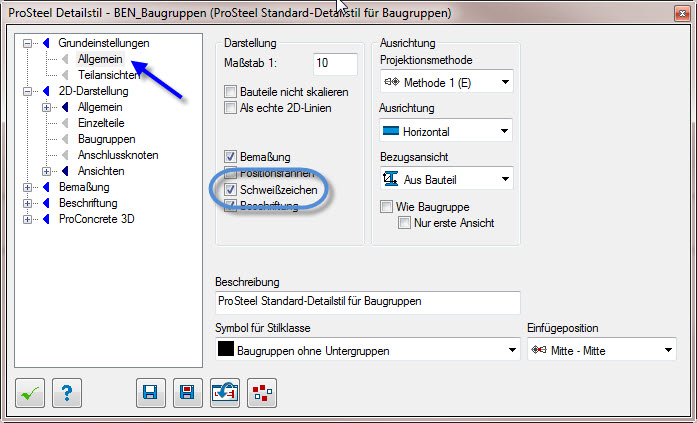

- Die Schweißnähte über folgende Option bei der Baugruppenausarbeitung sichtbar machen.

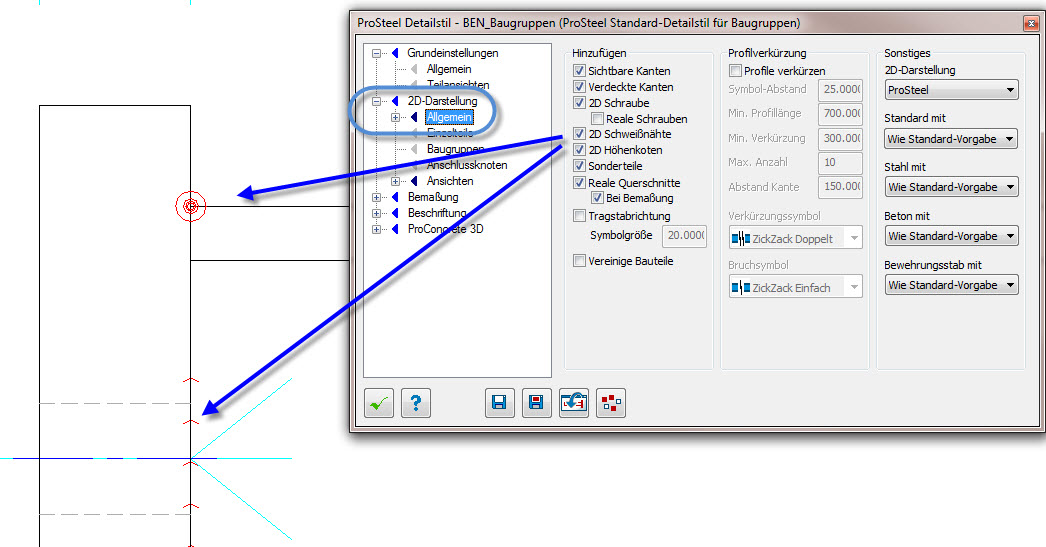

- Die Schweißfahnen zuerst global aktivieren

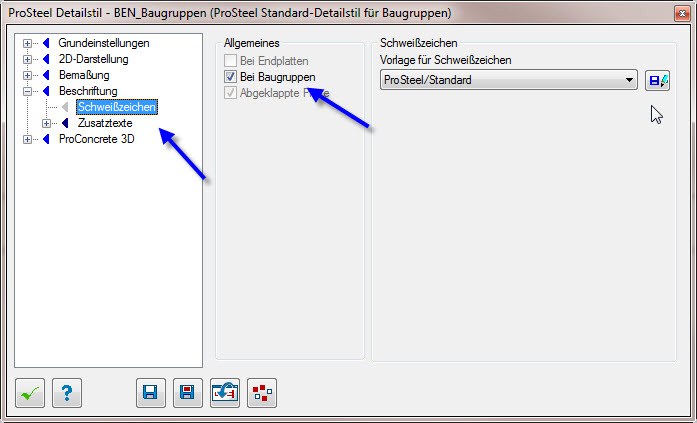

- Dann unter Beschriftung/Schweißnähte einstellen

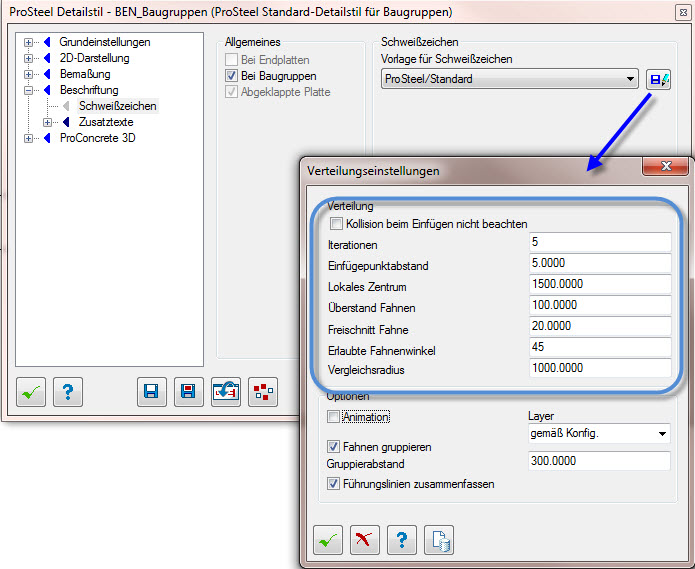

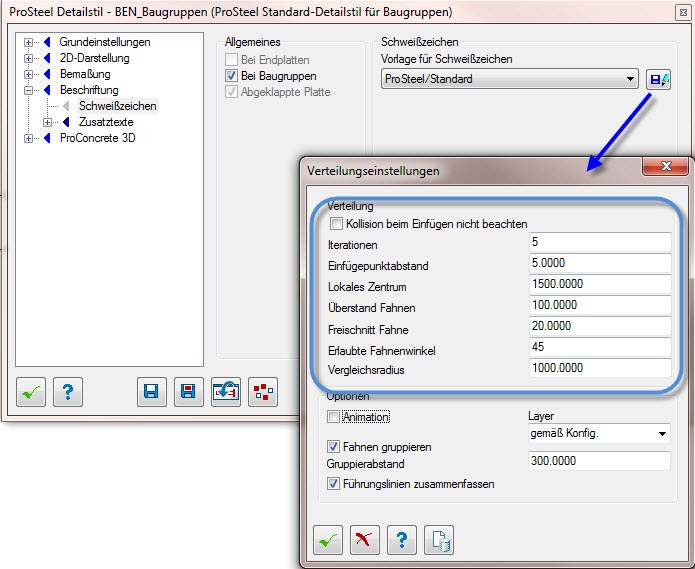

- Falls die Lage der Schweißzeichen ungünstig ist (zu weit entfernt dargestellt) dann folgende Verteilungsdaten einstellen:

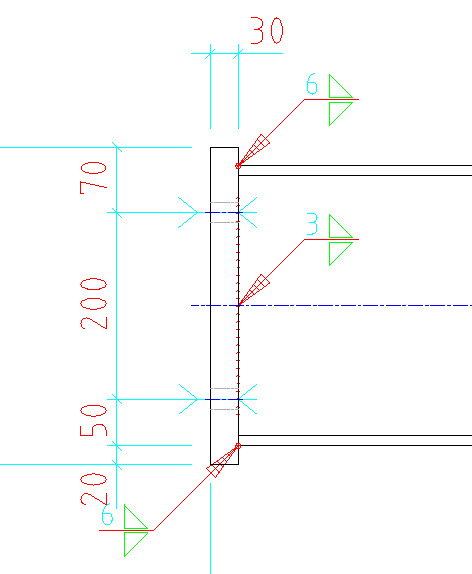

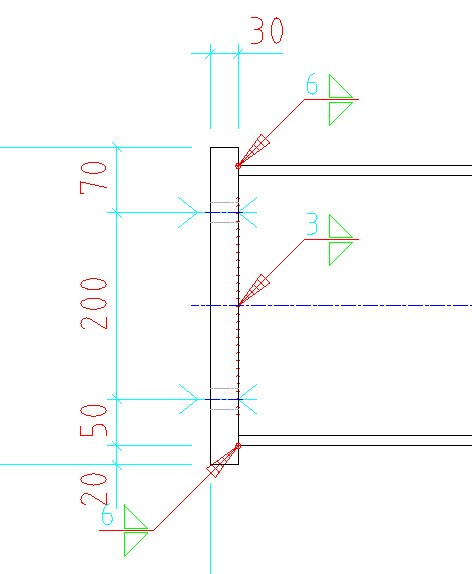

- Nun sollten die Schweißzeichen ordentlich dargestellt werden.
