Zeichnungsrahmen bestimmen und einfügen



 Bezieht sich auf

 Produkt(e):ProSteel 3D Professional
 Version(en):08.11.11.55
 Umgebung: N\A
 Produktbereich: Detailieren
 Produktunterbereich: N\A
 Ursprünglicher Autor:Steffen Knoll, Bentley Technical Support Group




Hintergrundinformation

Über die Funktion ProSteel Zeichnungsvorlagen können Zeichnungsrahmen verwaltet und im Modell und Layoutbereich eingefügt werden.

Erforderliche Schritte

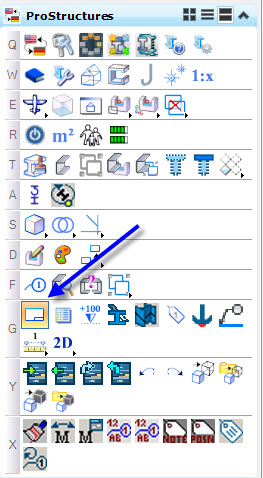

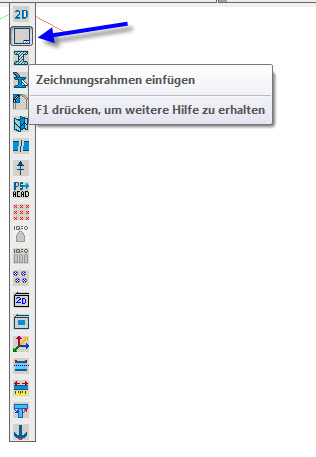

  1. Funktion ProSteel Zeichnungsvorlagen aufrufen
    MicroStation


    Autocad

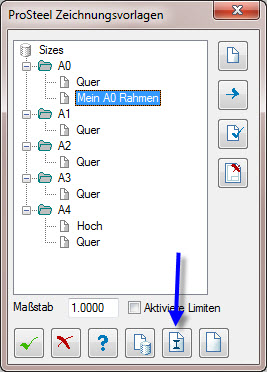

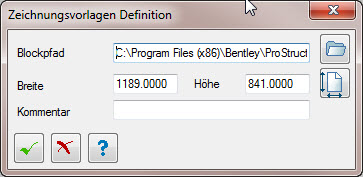

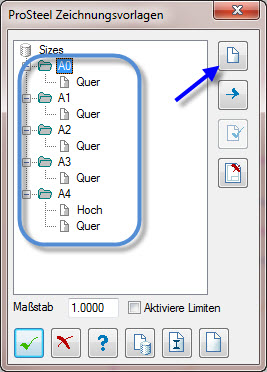

  2. Ordner für Rahmengröße wählen und einen neuen Eintrag anlegen



  3. Standardpfade für Zeichnungsrahmen sind:
    MicroStation
    C:\ProgramData\Bentley\ProStructures\V8i_S7\PowerProduct 08.11.11.536\WorkSpace\ProStructures\Localised\Deutsch\Format
    Autocad
    C:\Program Files\Bentley\ProStructures\V8i_S6\AutoCAD 2014\Localised\Deutsch\Format

    Diese Zeichnungen können auch nach belieben angepasst werden, so dass Sie ein
    eigenes Schriftfeld mit Logo und so weiter haben.

    Sie können eigene Rahmen in diesen Ordner kopieren oder einen anderen Pfad verwenden

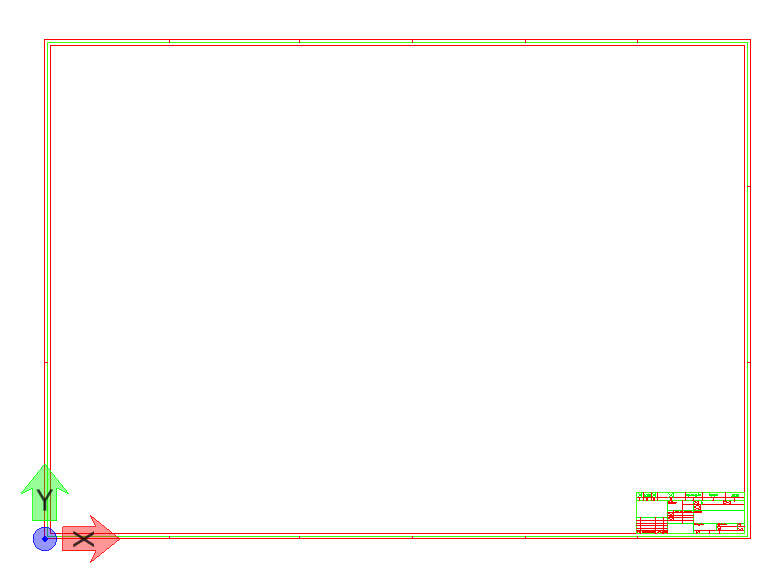

  4. Nun kann der neu angelegte Zeichnungsrahmen eingefügt werden.
    Einfügepunkt ist immer der Nullpunkt der Zeichnung.
