NC DXF Zusatztexte



 Bezieht sich auf

 Produkt(e):ProSteel 3D Professional
 Version(en):08.11.11.132
 Umgebung: N\A
 Produktbereich: Export
 Produktunterbereich: N\A
 Ursprünglicher Autor:Steffen Knoll, Bentley Technical Support Group




Hintergrundinformation

Wie man für den DXF Export die Zusatztexte einstellt.

Erforderliche Schritte

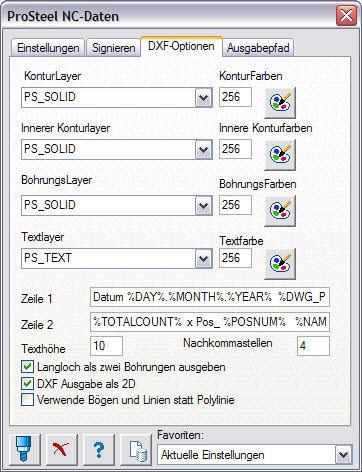

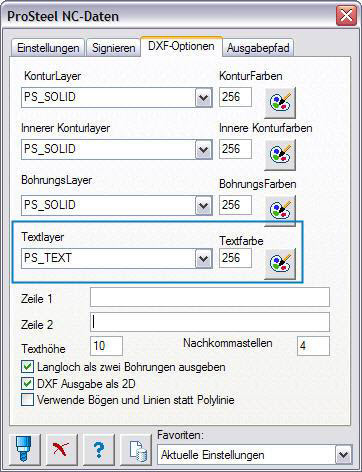

  1. Bei den DXF Optionen muss ein Textlayer angegeben sein.



  2. Hier folgt eine komplette Liste aller möglichen Kommentare in drei Blöcken aufgeteilt.

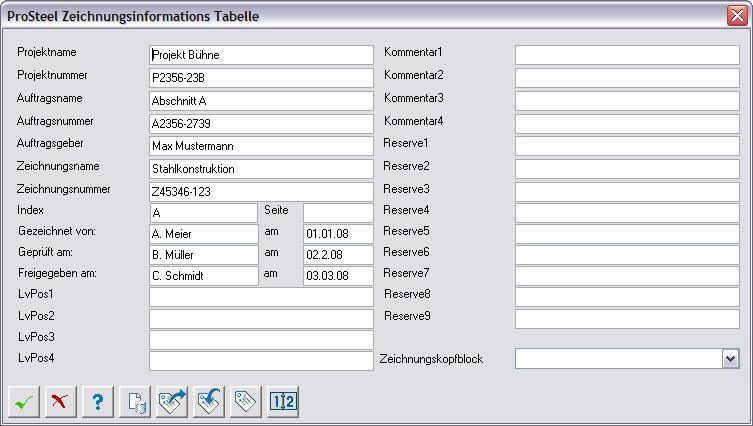

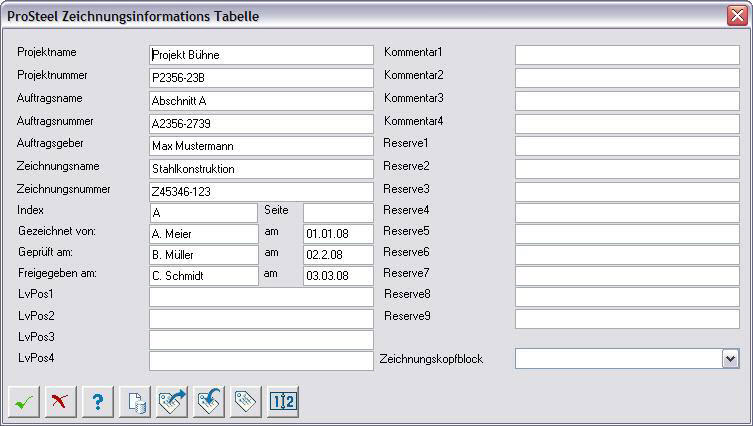

    Der erste Block bezieht sich auf die Daten der Zeichnungs Informations Tabelle.
    %DAY% Zeitpunkt der Dateierstellung
    %MONTH% Zeitpunkt der Dateierstellung
    %YEAR% Zeitpunkt der Dateierstellung
    %HOUR% Zeitpunkt der Dateierstellung
    %MINUTE% Zeitpunkt der Dateierstellung
    %DWG_PROJECT_NAME% Projektname
    %DWG_ORDER_NAME% Auftragsname
    %DWG_PROJECT_NUMBER% Projektnummer
    %DWG_ORDER_NUMBER% Auftragsnummer
    %DWG_DRAWING_NAME% Zeichnungsname
    %DWG_DRAWING_NUMBER% Zeichnungsnummer
    %DWG_DRAWING_INDEX% Zeichnungsindex
    %DWG_CREATED_NAME% Gezeichnet von
    %DWG_CREATED_DATE% Gezeichnet am
    %DWG_CHECKED_NAME% Geprüft von
    %DWG_CHECKED_DATE% Geprüft am
    %DWG_CLEARED_NAME% Freigegeben von
    %DWG_ CLEARED _DATE% Freigegeben am
    %DWG_LVPOS1% LV Pos1
    %DWG_LVPOS2% LV Pos2
    %DWG_LVPOS3% LV Pos3
    %DWG_LVPOS4% LV Pos4
    %DWG_COMMENT1% Kommentar1
    %DWG_COMMENT2% Kommentar2
    %DWG_COMMENT3% Kommentar3
    %DWG_COMMENT4% Kommentar4
    %DWG_CUSTOMER% Auftraggeber
    %DWG_DRAWING_PAGE% Zeichnungsseite

  3. Der zweite Block beinhaltet alle Baugruppeninformationen.

    %GROUPNAME% Name der Baugruppe
    %GROUPNOTE1% Kommentar 1
    %GROUPNOTE2% Kommentar 2
    %GROUPPOSNUM% Positionsnummer
    %GROUPSENDNUM% Verandnummer
    %GROUPARTICLE% Artikelnummer
    %GROUPCOUNT% Anzahl der Gruppen
    %GROUPTOTALCOUNT% Gesamtanzahl
    %GROUPFAMILYCLASS% Familienklasse
    %GROUPWEIGHT% Baugruppengewicht
    %GROUPLENGTH% Länge der gesamten Baugruppe
    %GROUPWIDTH% Breite der gesamten Baugruppe
    %GROUPHEIGHT% Höhe der gesamten Baugruppe



  4.  Der letzte Block zeigt alle möglichen Einzelteilinformationen.

    %NAME% Name
    %TRANSPORTNAME Versandname
    %INTERNALNAME% Interner Name
    %KEY% Profilschlüssel
    %NOTE1% Kommentar1
    %NOTE2% Kommentar2
    %KATALOG% Katalog
    %POSNUM% Positionsnummer
    %SENDNUM% Versandnummer
    %ORIGINALNUM% Originale Positionsnummer
    %ARTICEL% Artikelnummer
    %STYLENAME% Name des Detailstiles
    %MATERIAL% Materialnummer
    %COUNT% Anzahl
    %TOTALCOUNT% Gesamtanzahl
    %PARTART% Teiletyp
    %DISPLAYCLASS% Darstellungsklasse als Nummer
    %AREACLASS% Bereichsklasse als Nummer
    %FAMILYCLASS% Familienklasse als Nummer
    %PPSZPART% Kennzeichner für die PPS Ausgabe
    %AREACLASSNAME% Bereichsklasse
    %DISPLAYCLASSNAME% Darstellungsklasse
    %FAMILYCLASSNAME% Familienklasse
    %SHAPECLASS% Profilklasse
    %COLORINDEX% Objektfarbe
    %FREEDESCRIPTION% Zusatzbeschreibung
    %LENGTH% Länge
    %WIDE% Breite
    %HEIGTH% Höhe
    %SLOPEDHEIGTH% Angeschrägte Höhe
    %WEIGHT% Gewicht
    %CUTAREA% Schnittfläche
    %PAINTAREA% Oberfläche
    %LENADD% Längenzusatz

  5. Alle Variablen müssen in % Zeichen stehen.

    Ansonsten ist jeder beliebige Text möglich. Hier ein Beispiel.
    Um das Datum und den Projektnamen in der erste Zeile angezeigt zu bekommen,
    könnte folgender Syntax verwendet werden:
    Datum %DAY%.%MONTH%.%YEAR% %DWG_PROJECT_NAME%

    Für die Gesamtanzahl, die Postionsnummer und den Bauteilnamen würde der Eintrag so aussehen:
    %TOTALCOUNT% x Pos_ %POSNUM% %NAME%

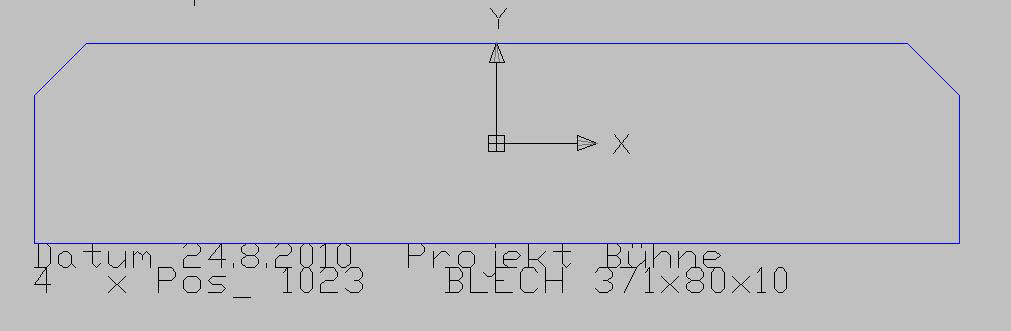

    Die zwei Zeilen mit den Kommentaren werden dann immer unterhalb der Platte ausgegeben.
