Hintergrundinformation
Wie man einen versetzten Schnitt erstellt.
Erforderliche Schritte
- Der versetzte Schnitt funktioniert nur in der Draufsicht des Modells.

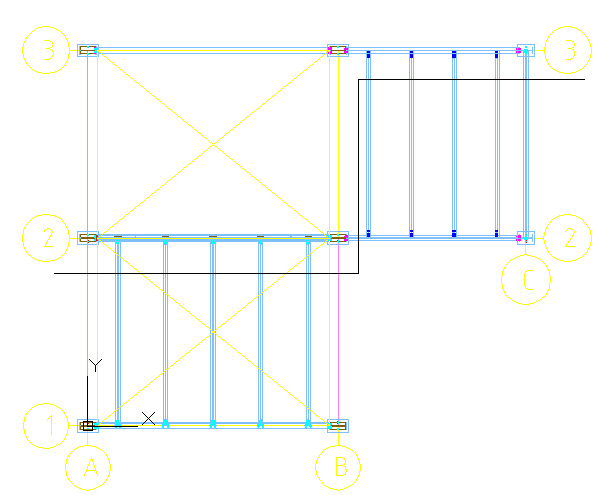

Hier am Besten einen Linienzug vorbereiten.

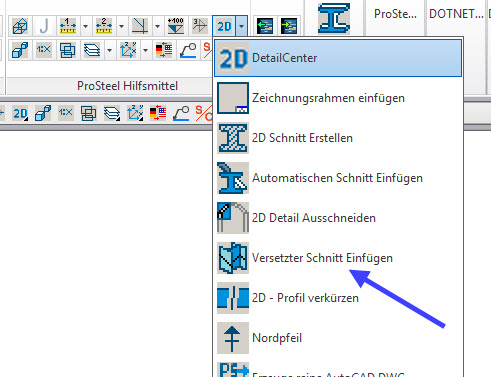

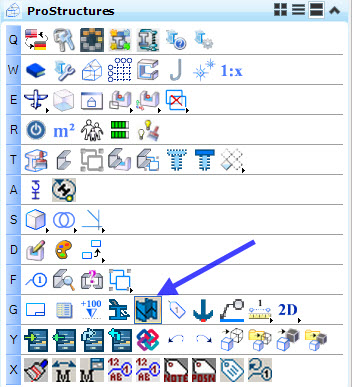

- Versetzten Schnitt starten.

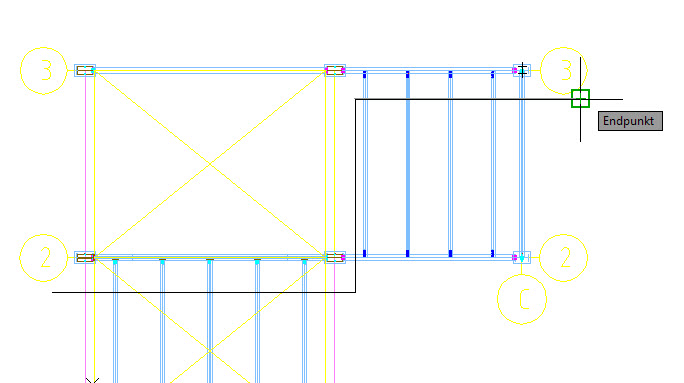

- Die einzelnen Punkte nacheinander anklicken.

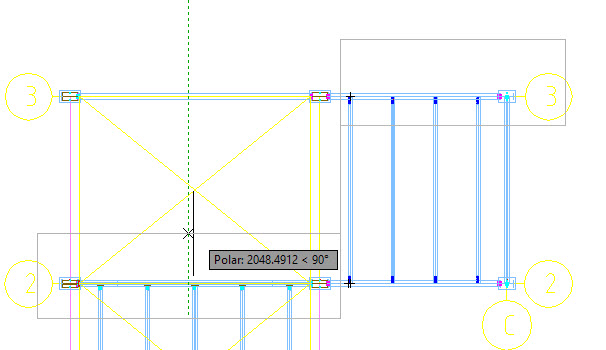

- Dann bestätigen und als letztes die Sichttiefe bestimmen.
- Nun noch einen Namen vergeben und die Darstellung einstellen.

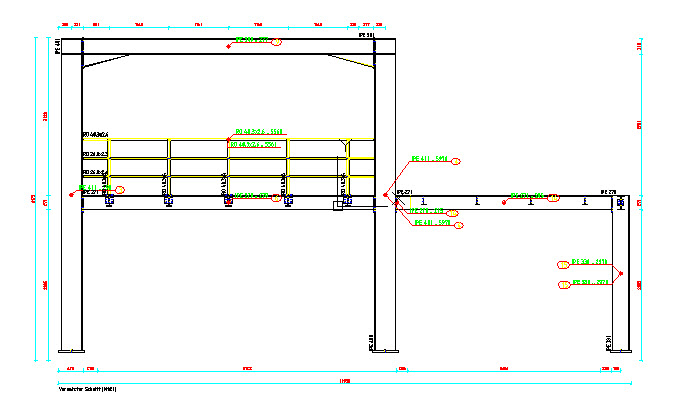

Hier 3D Darstellung mit Tiefe:

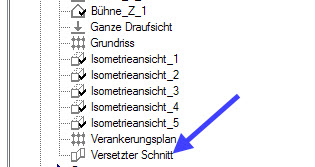

- Der versetzte Schnitt wird dann mit eigenem Symbol im Detailcenter angezeigt.
Verwendung Detailstil am Besten ein für Schnitte voreingestellter Stil so das
auch Schraffuren dargestellt werden.
