Il existe deux méthodes de placement des limites de dessins :

•        Par 2 points

•        Par élément

C'est la façon dont nous utilisons pour créer la limite du dessin (c'est-à-dire le titre du dessin dans les versions précédentes).

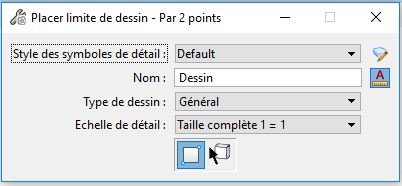

Placez d'abord un point de données qui représente le premier angle de la limite de dessin. Placez ensuite un deuxième point de données qui représente le coin opposé de la limite de dessin. Ensuite, placez la boulle de la limite de dessin.

Création de limite de dessin : Par élément

C'est la nouvelle façon de créer une limite de dessins. En utilisant cette méthode, vous pouvez convertir toute forme fermée sur une feuille en une limite de dessin. Donc, maintenant, les utilisateurs peuvent créer une limite de dessin qui a la forme d'un cercle, d'une ellipse ou même d'un nuage.

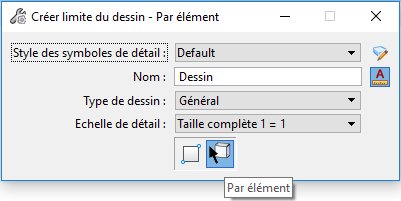

Après choisir la méthode "Par élément", vous sélectionnez l'élément qui formera la limite, puis sélectionnez un point de données pour placer la boulle de la limite de dessin.

Styles des symboles de détail

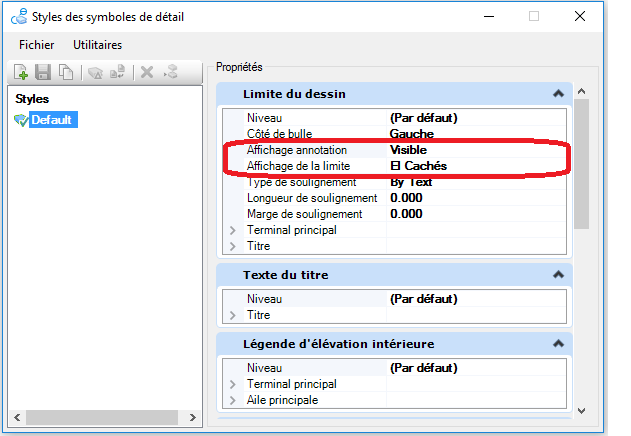

Dans les styles de symboles de détail pour la limite de dessins, deux nouveaux paramètres ont été ajoutés, à savoir, l'affichage d'annotations et l'affichage de limites. Ces propriétés peuvent être définies sur visibles ou cachées.

Avec l'affichage des limites, vous pouvez afficher ou masquer l'affichage de la limite de dessin. S'il est caché, l'utilisateur ne verra aucune limite.

Avec l'affichage de l'annotation, vous pouvez afficher ou masquer l'annotation réelle des limites du dessin, qui comprend la bulle et le titre. Si elle est cachée, vous ne verrez pas les annotations des limites de dessins.

Vous pouvez diviser votre feuille en utilisant ces limites de dessin et ensuite joindre des références dans ces limites. Également dans cette version, les limites de dessin ont des types de vues enregistrées qui leur est associé.

Les limites de dessins contenues dans le DGNLib peuvent également être utilisées pour créer des limites nommées. La forme de la limite de dessin est utilisée pour déterminer la taille et la forme de la limites nommées. Ensuite, en utilisant la boîte de dialogue Créer un dessin, ces limites nommées peuvent être utilisées pour créer des vues enregistrées et les placer dans un modèle de feuille contenant des limites de dessins.

Par exemple, si vous avez une limite de dessin circulaire dans le DGNLib, une limite nommée circulaire et une vue enregistrée peuvent être créées de sorte que la vue enregistrée soit parfaitement dans la limite de dessin circulaire de votre modèle de feuille.

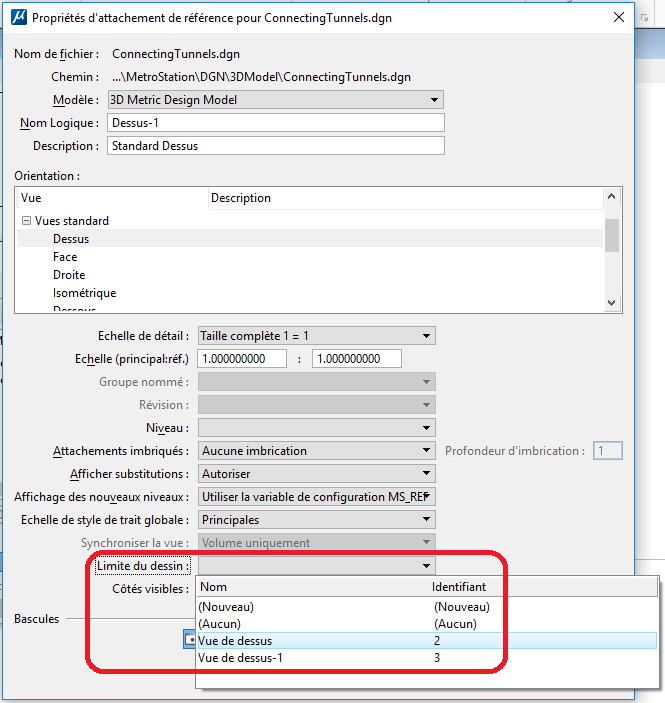

Lorsque vous attachez une référence à un modèle de feuille, vous pouvez choisir la limite de dessin dans quelle cette référence devrait être jointe. Vous pouvez voir les limites du dessin dans le menu déroulant comme indiqué dans l'image ci-dessous.



La référence est jointe dans la limite de dessin sélectionnée. Vous pouvez également créer une nouvelle limite de dessin en choisissant l'option (Nouveau). Dans ce cas, la référence sera jointe au centre de la feuille. Vous pouvez également décider de ne pas créer de limite de dessin en choisissant l'option (Aucune).
