Cet article a été créé par Mr Don H. Fu, l'expert en DWG dans les produits Bentley, il explique comment MicroStation gère les fichiers DWG
Les unités du format DWG
Le format DWG n'a pas vraiment un concept d'unité linéaire et c'est vraiment un système sans unité. Il n'existe aucun moyen fiable de déterminer quelles unités sont utilisées dans un fichier DWG. Il y a deux variables du système qui suggèrent des unités : le format de l'unité et les unités de centre de dessin.
· Format de l'unité : Décimale, Architecturale, Ingénierie, Fractionnelle, Scientifique
· Unités de centre de dessin : Sans unité, pouces, pieds, .........., millimètres, mètres, .........
Les deux formats d'unité, Architecture et Génie, suggèrent explicitement les pouces comme unités de travail. Les trois autres formats, cependant, n'offrent aucun indice quant aux unités du monde réel qu'ils impliquent.
Par contre, les unités de centre de dessin, sont beaucoup plus facile à les relier aux unités du monde réel, mais elles ne sont destinées qu’au centre de conception, et non à l'ensemble du système. Ce que les unités de centre de dessin font ici, c'est que lorsque les unités sont spécifiées et que vous êtes sur le point d'insérer des blocs dans le modèle, les blocs insérés vont utiliser ces unités. Dans de nombreux cas, les unités de centre de dessin reflètent les unités du fichier.
Le format DWG dans Microstation
En fait, les fichiers DWG créés à partir de MicroStation ont toujours des unités de centre de dessin réglées pour refléter les unités désirées, c'est-à-dire qu'il s'agit soit d'unités DGN, soit des unités que vous avez sélectionnées dans les Options d’enregistrement sous DWG/DXF.
Cela signifie que, bien que MicroStation puisse faire une assez bonne supposition pour ouvrir votre fichier dans les bonnes unités, il n'y a aucune garantie qu'il le fasse correctement tout le temps. Le seul moyen sûr d'y parvenir est de savoir exactement quelles unités doivent être utilisées dans un fichier DWG avant d'ouvrir le fichier dans MicroStation. Une fois que vous savez avec certitude quelles unités doivent être utilisées dans le fichier DWG, assurez-vous de sélectionner les unités appropriées dans les Options d'ouverture DWG lorsque vous ouvrez le fichier DWG dans MicroStation.

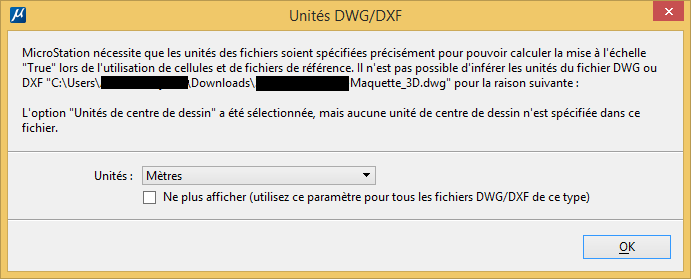

Une façon pour MicroStation de deviner les unités de fichiers DWG est par les unités de centre de dessin. C'est l'option par défaut. Lorsque les unités du centre de conception d'un fichier sont sans unité, MicroStation affiche une boîte de dialogue pour vous en avertir et vous permettre de spécifier les unités correctes.
Une autre supposition de MicroStation est basée sur l'implication en pouces des formats d'unités Architectural et Ingénierie. Si vous sélectionnez différentes unités pour eux, vous obtiendrez une boîte de dialogue contextuelle vous avertissant qu'aucune unité de pouce n'est sélectionnée et vous donnant ensuite la possibilité de confirmer votre sélection.
Lorsque vous obtenez un fichier DWG qui utilise les Pieds d'arpentage, vous pouvez utiliser un fichier prototype DGN pointé par la variable MS_TRANSEED ou changer directement le fichier transeed.dgn par défaut pour utiliser Pieds d'arpentage pour les unités de résolution. Si vous n'avez pas déjà un Pieds d'arpentage défini dans votre fichier units.def, vous devez en ajouter un. Cela vous permettra de le sélectionner à partir des Options d’ouverture des fichiers DWG...
