本说明讲解怎么快速利用Model Builder建模器把外部的CAD数据导入到模型中。建模器的使用不光适用于WaterGEMS/Hammer，同样适用于Openflows系列的其他产品如SewerGEMS等。如果要导入的是ESRI Shapefiles格式的数据，流程基本和以下类似，但是注意GIS中每一个元素类型都需要准备一套单独的shp文件，比如节点shp，管道shp等。另外GIS格式的数据通常有比CAD更多的属性信息，需要在字段映射里选择正确的字段进行对应。

1、准备CAD文件

通常CAD文件的数据量比较大，但并不是所有的图层都需要导入模型，在导入之前需要明确哪些图层是需要的，并对不需要的图层进行清理或关闭，只保留那些需要导入的图层，如管线，管点图层等（注意清理图层之前将原文件进行备份）。整理好图层之后，可以对数据做初步的检查，修改一些明显的拓扑错误。

还有一些使用技巧，比如很多时候CAD文件中的管道有非常多的折点而管点很少，管道又长又曲折。这种管道直接导入的话，管道和节点数都比较少，最好在CAD中先做打断或分解处理，这样导入模型以后，管线和管点数量会更多，其上的结果数据也会更多。

建模器支持的CAD文件类型：从CE版本（V10及以上）开始，建模器支持的CAD格式包括.dxf，.dgn，.idgndb和.imodel。在CE版本发布前，建模器只支持.dxf文件类型。

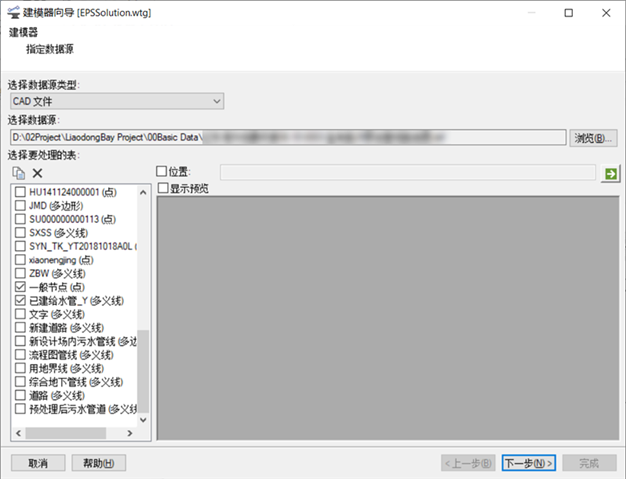

2、打开建模器，在主页和工具菜单里都能找到它。选择数据源类型和数据源文件的路径。左侧会出现CAD文件图层（图层名称和图层类型），勾选你需要导入的图层。打开图层时默认是全部勾选的，如果需要清除勾选的图层太多，可以在图层上右键，清除选择。

点击“显示预览”按钮，可以查看CAD文件里的数据。也可以利用Where语句对导入要素进行筛选。

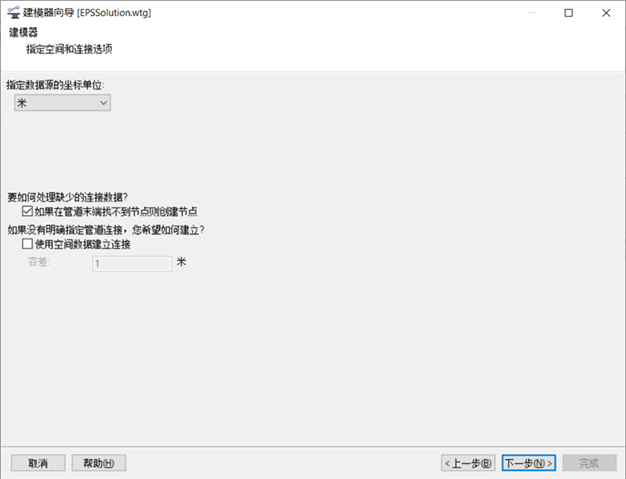

3、选择数据源的坐标单位，一般为 “米”，根据需要勾选以下两项：

• 要如何处理缺失的连接数据？如果在管道末端找不到节点则创建节点。

注：导入CAD数据时通常只有管线数据，没有节点数据，需要勾选此项，否则管线会因为没有起始节点而不能被创建。

• 如果没有明确指定管道连接，您希望如何建立？使用空间数据建立连接。

注：由于CAD数据和GIS数据包含要素的空间信息，当数据源为CAD/GIS时会有这一选项。勾选这一项时可以利用管道的空间信息自动建立连接。否则，只能通过指定管道的上下游节点编号建立连接。

• 容差：利用管道的空间信息建立连接时，如果未连接的管道和节点的距离在容差范围以内，则自动修正为连接。（此方法可以用来自动修正拓扑）

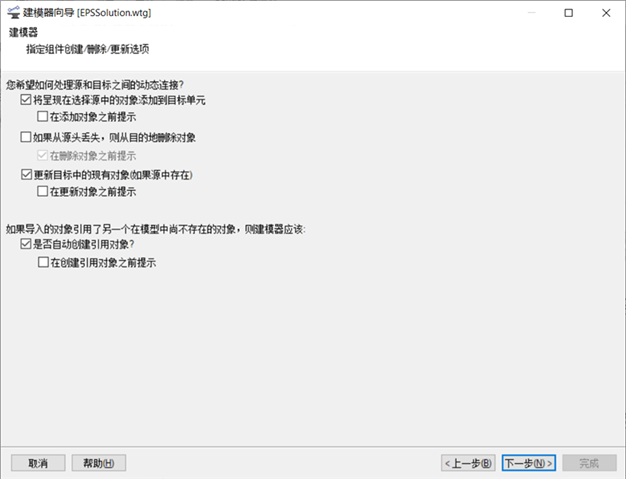

4、选择数据更新选项，新建模型时选择默认选项。如果是导入到已有模型，则根据需要进行勾选。

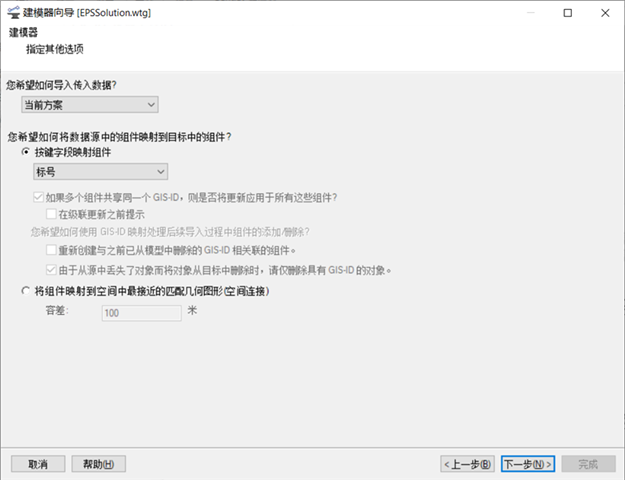

5、选择要导入的方案，新建模型时默认选当前方案。

通常选择标号来映射组件。GIS-ID指用GIS标号映射，当GIS中标号不唯一时可以进行一对多的映射，如共享标号的统一更新。



6、属性字段挂接。

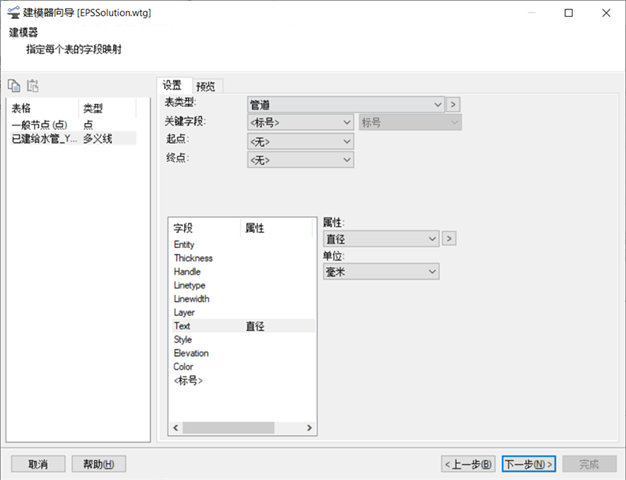

将CAD管道属性表中的字段与模型库中的管道属性字段进行一一对应，对应过的字段会自动的导入模型数据库。“表类型”表示要导入的模型库表，通常为管道表。“关键字段”表示导入要素的标号，CAD数据通常没有管段的唯一标号，如果没有可以选择“<标号>”，软件会根据图层名称和顺序等自动生成标号。如果采用空间信息建立连接，则不需要指定管道的起点和终点。

下方表格里的“字段”指CAD数据源里的字段，“属性”指模型库表里的字段，可以进行一一对应，但是注意数据源里的数据类型需要与模型库里的数据类型一致，比如坐标、管径和管长为数值格式；管材、标号为文本格式等。

对应好管道数据，如果CAD中有管点图层，可以将管点图层导入到节点表里。注意一般CAD中的高程点数据不能直接导入到模型，可以再导入完成之后，利用高程提取器工具进行高程提取。

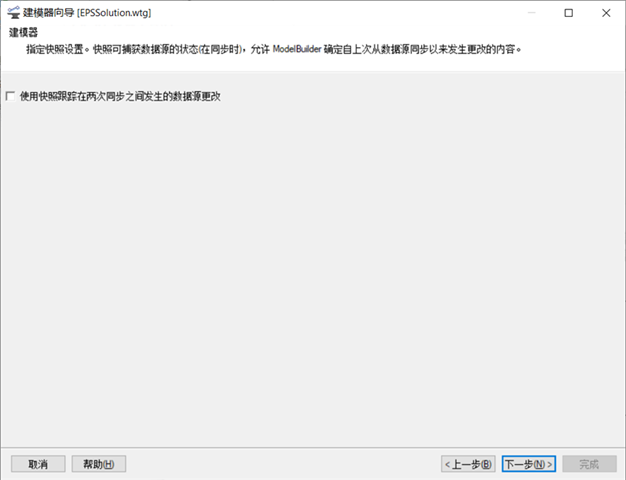

7、跟踪两次数据同步间的差异，新建模型时直接忽略，下一步。

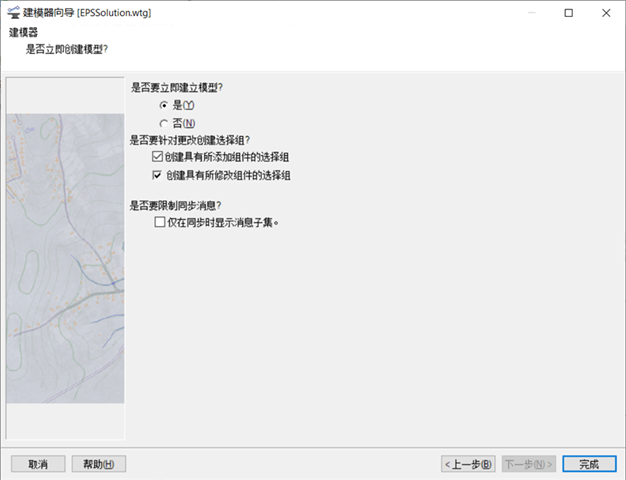

8、是否立即建立模型，默认“是”；是否针对更改创建选择组，默认“创建”，点击完成。

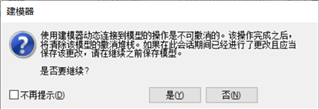

提醒你建模器更新是不可撤销的，点击“是”。

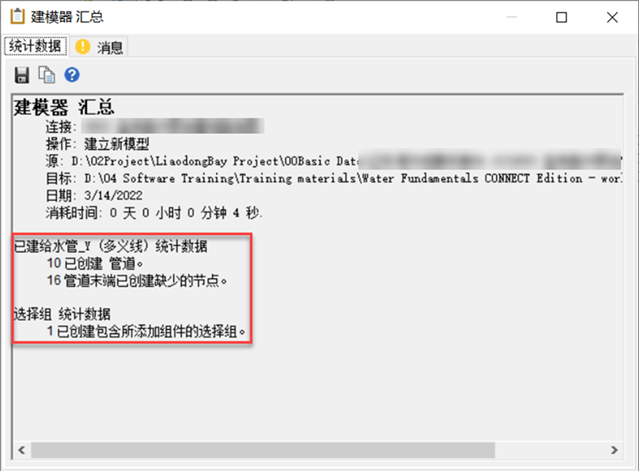

9、导入之后弹出提示框，可以看到导入要素的统计信息，如导入多少节点和管线，并创建选择组。

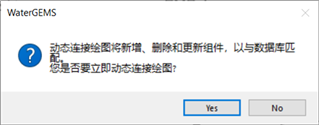

10、关掉建模器窗口，弹出是否立即创建绘图窗口，选择“是”。

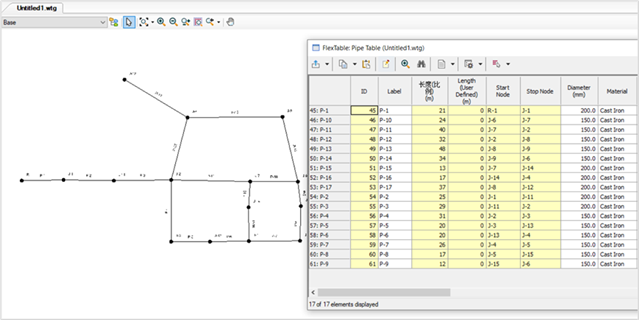

11、导入之后，打开数据表进行检查，确保导入成功。

如果地图上显示不出来导入的要素，可能是窗口坐标不匹配，点击地图左上角工具，“至窗口范围”，管网就会显示出来。
