高级板壳结构建模工具——Mesher 使用方法？

【解决方法】

STAAD.PRO 可以通过使用自带Mesher 工具建立复杂的由板单元构成的结构。

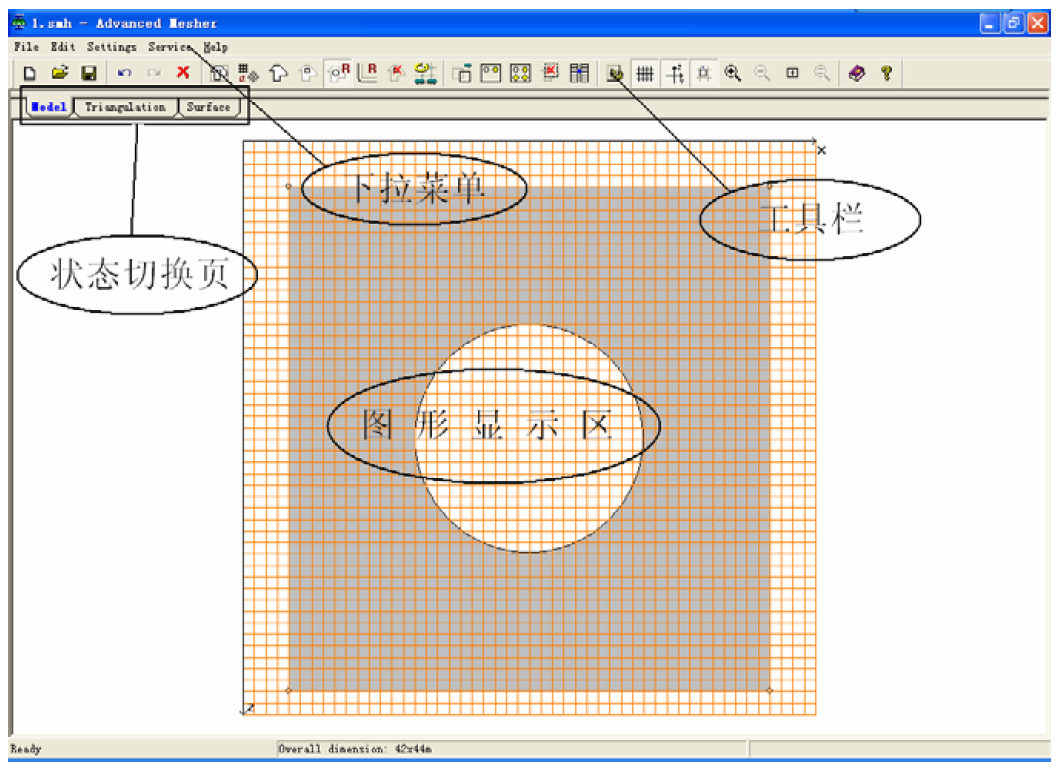

Mesher 界面由下拉菜单，工具条，状态切换页和图像显示区组成。

下面讲解使用 Msher 建立一个半球壳模型的方法。

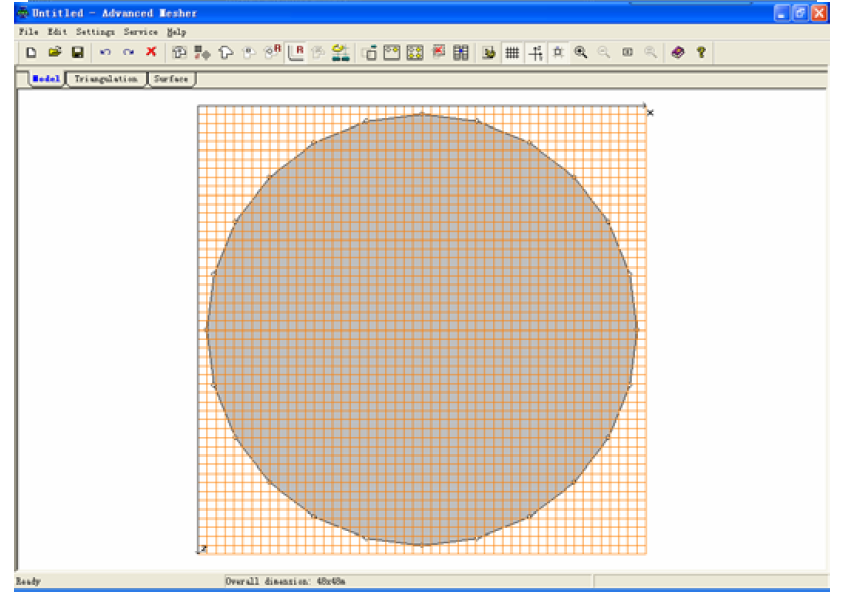

首先通过点击开始菜单程序中STAAD.PRO 程序组中的Mesher打开mesher 程序。点击工具栏上的按钮，设置绘图范围，程序默认50mX50m；点击工具栏上的按钮，设置网格密度，程序默认为1mX1m；点击工具栏上的按钮，依次点击要绘图区域网格的四个角点，绘制50mX50m 矩形界面，最后以双击结束绘制；点击工具栏上的按钮，对矩形截面倒角，设置倒角半径25m，依次点击图形的四个角点，生成圆形截面；在下拉菜单 settings 中选择preferences，选择other 页，可以设置圆周上自动生成节点的数目，结果如图。

切换状态分项页从 Model 到Triangulation，对圆截面进行网格划分。

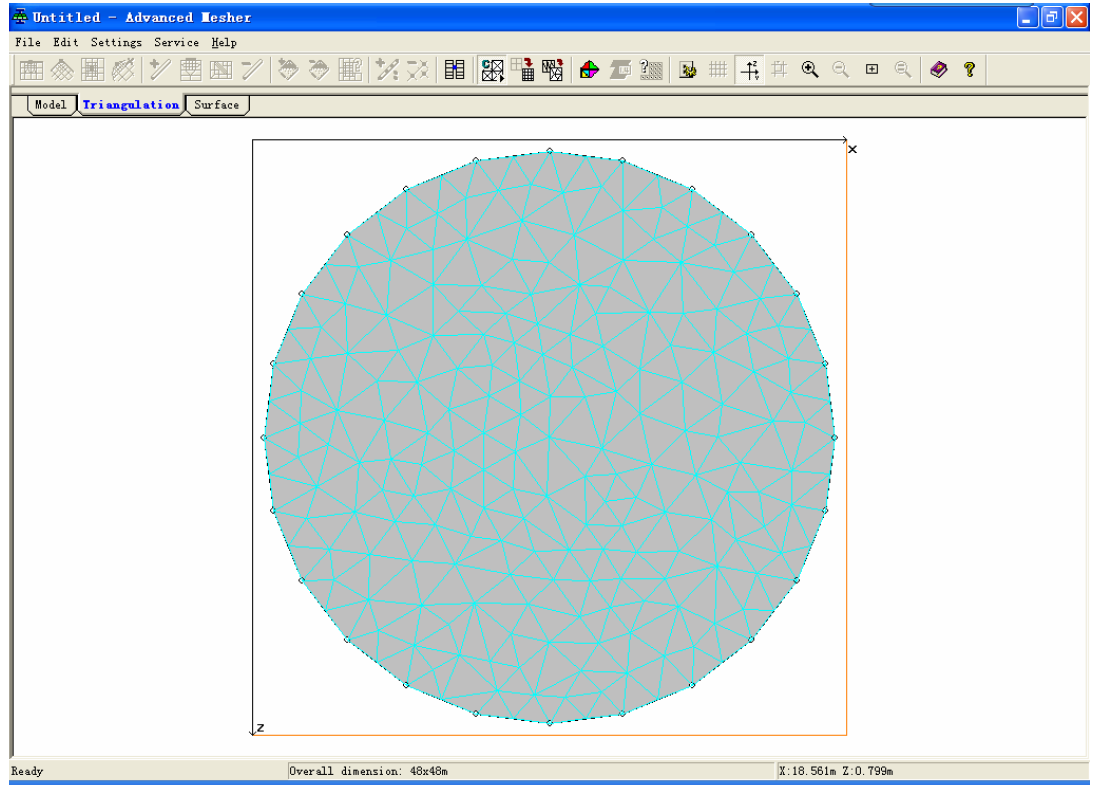

其次点击工具栏上的 按钮，选择划分方法为边界划分，基本单元的大小为5m，形式为三角板，然后确定；结果如图。

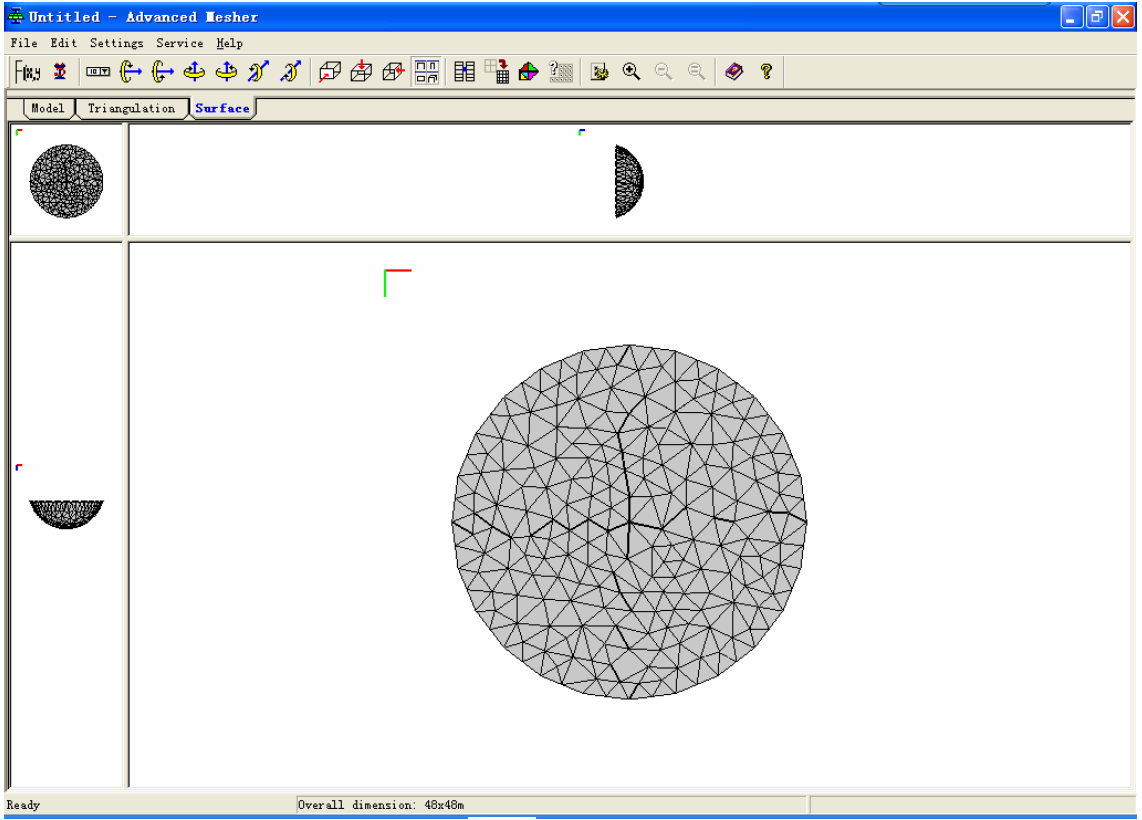

最后，切换状态分项页从 Triangulation 到Surface，利用公式给出图形节点平面外坐标，生成球壳模型。点击工具栏上的按钮，在弹的公式输入对话框中输入半球冠平面外坐标方程sqrt(25^2-(x-25)^2-(z-25)^2)，确定结果如图。

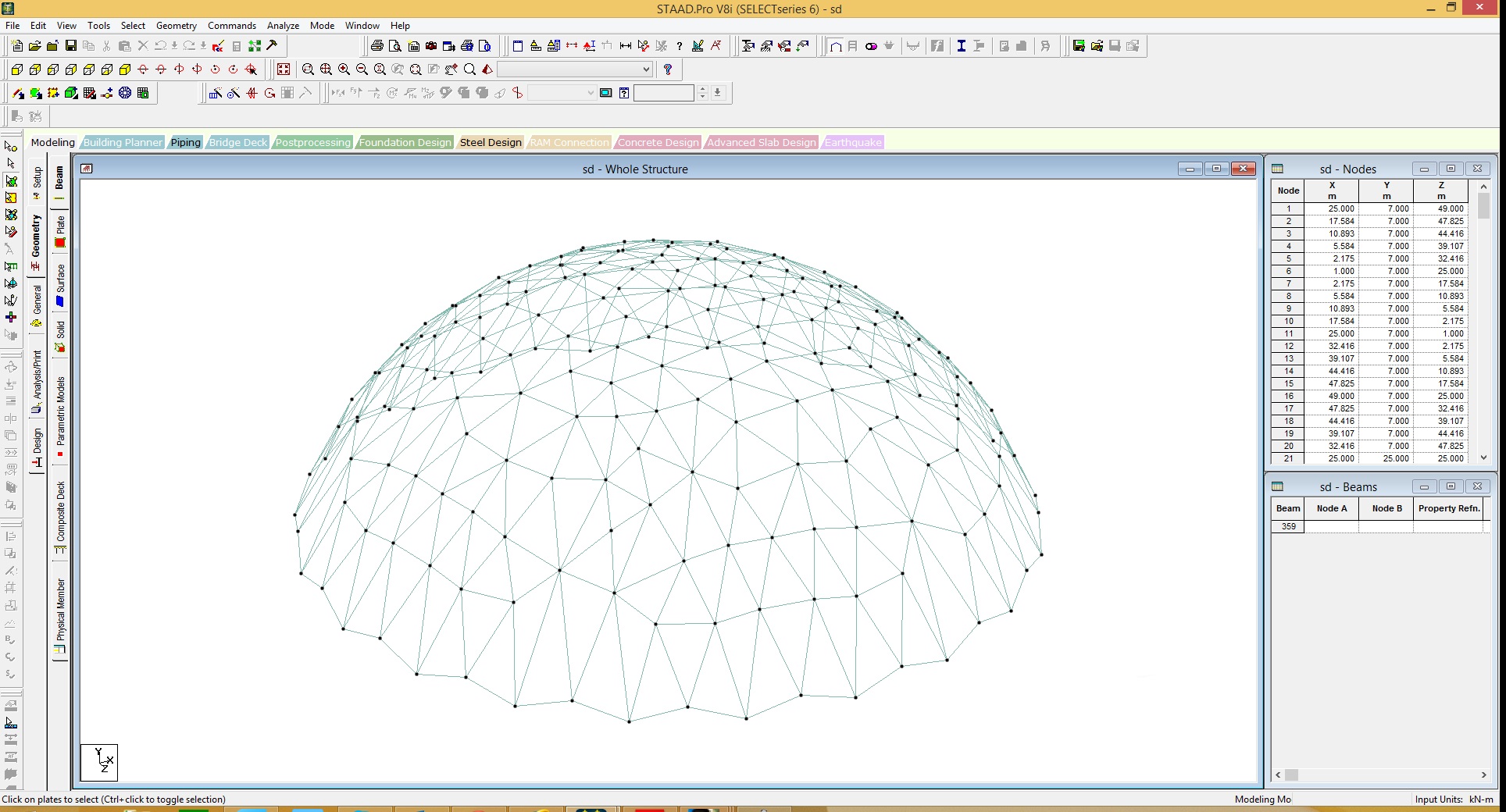

点击工具栏上的按钮，把模型保存为staad 格式，用STAAD.Pro 打开，结果如上图。
