如何将CAD文件中绘制好的截面导入到STAAD中？

【解决方法】

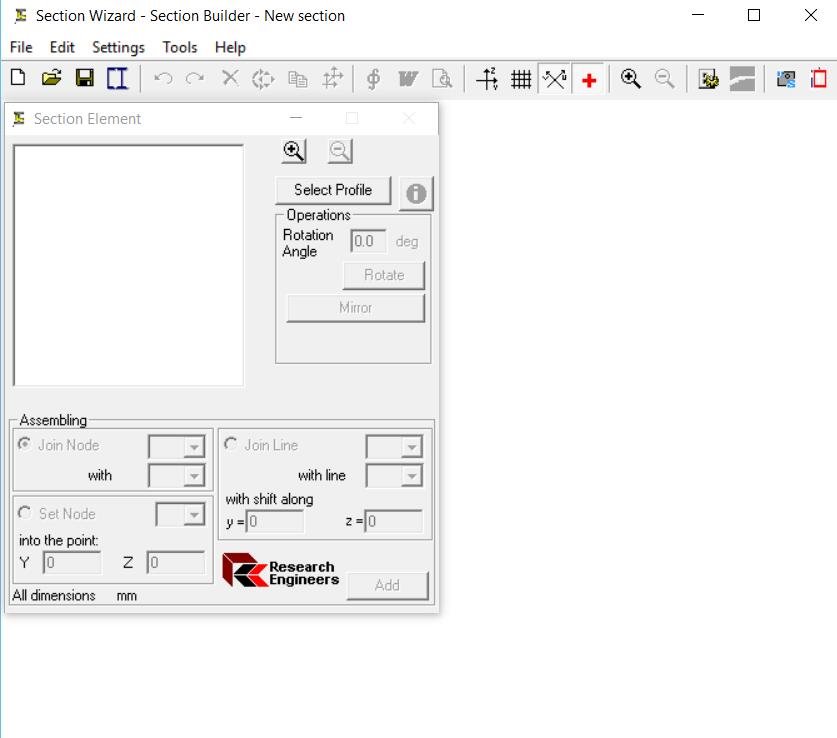

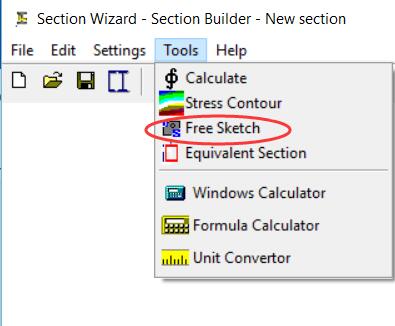

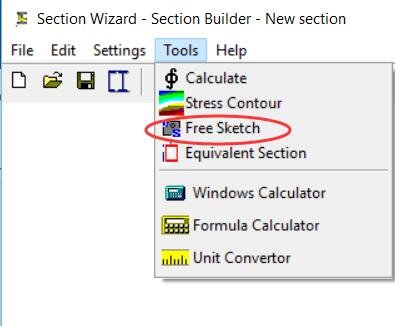

        用户可以通过Section Wizard生成标准截面库以外的异形截面数据。通常打开section wizard工具后，会进入Section Builder界面，在这个界面中可以通过组合不同的标准截面进而生成组合截面数据，这个在以前的文章中已经介绍。通过Section Builder界面中Tool菜单中的Free Sketch可以打开一个新的工具，在这个工具中，用户可以自己手动绘制任意形状的截面，也可以导入其他CAD文件中已经绘制好的几何截面，这里支持DXF和DWG两种格式文件，其此几何截面在CAD中必须绘制在XY平面内。

下面详细介绍通过导入CAD文件来生成STAAD中的异形截面数据，具体步骤如下：

步骤1，在任意CAD软件的XY平面内，通过线命令生成封闭的截面几何形状，保存为DXF或者DWG文件。

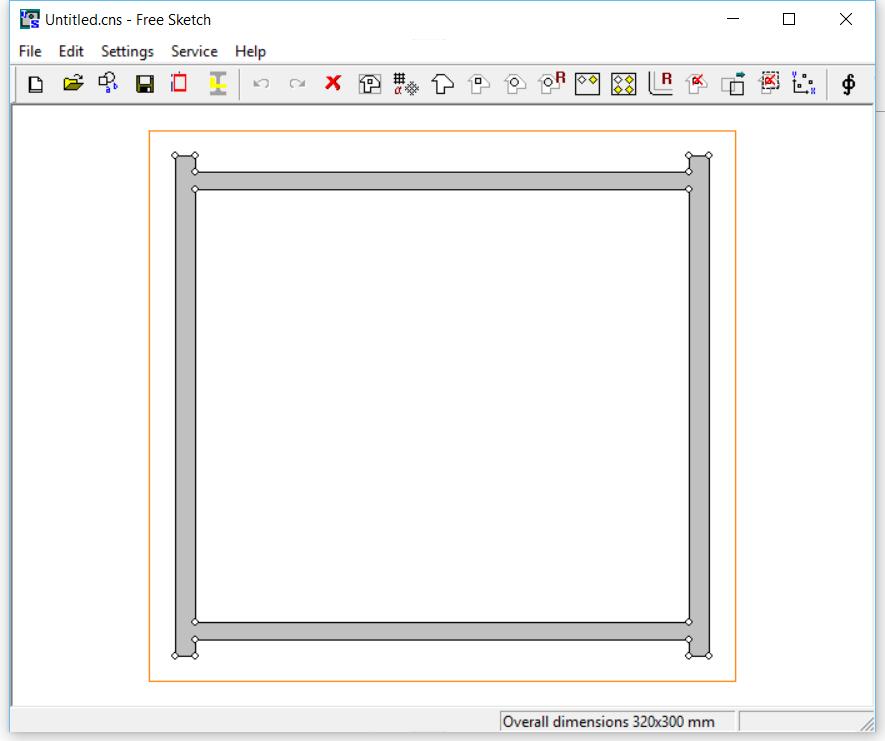

步骤2，在STAAD中启动Section Wizard工具并进入Free Sketch界面，通过File -> Import DXF, DWG导入CAD文件。

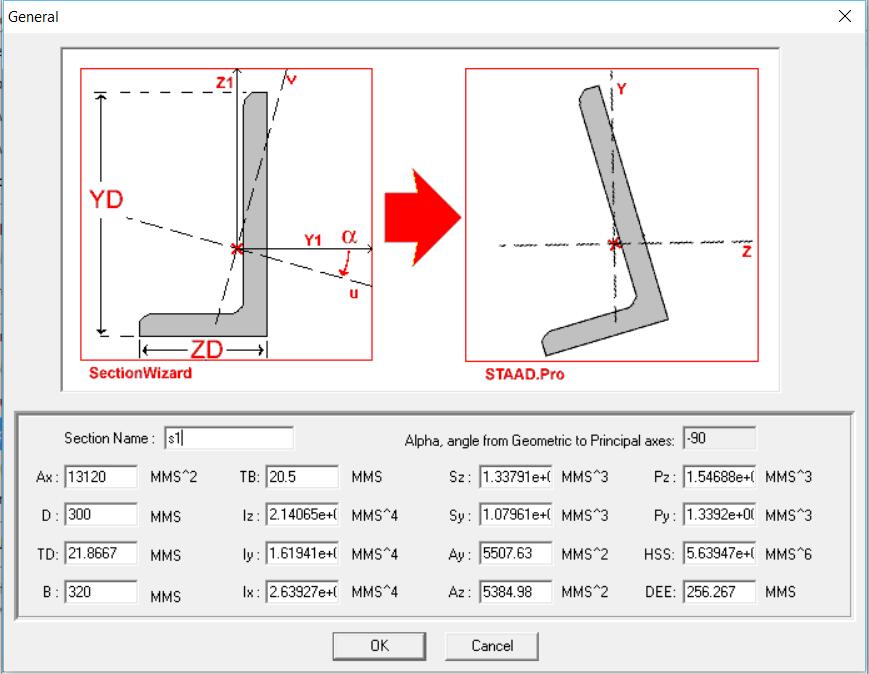

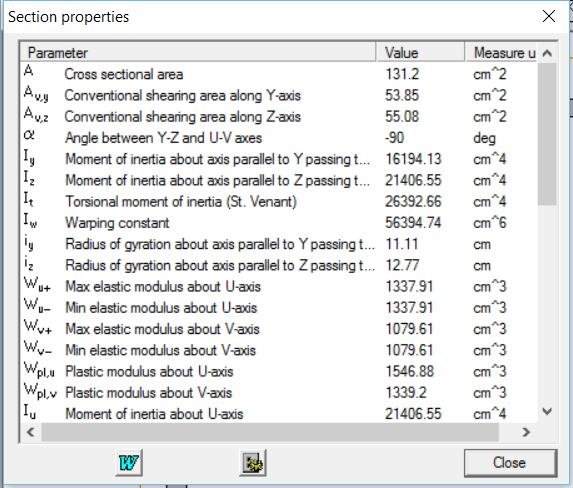

步骤3，在File -> Calculation中可以计算出此截面的所有几何参数，用户可以导出这些数据，在其他程序中调用。

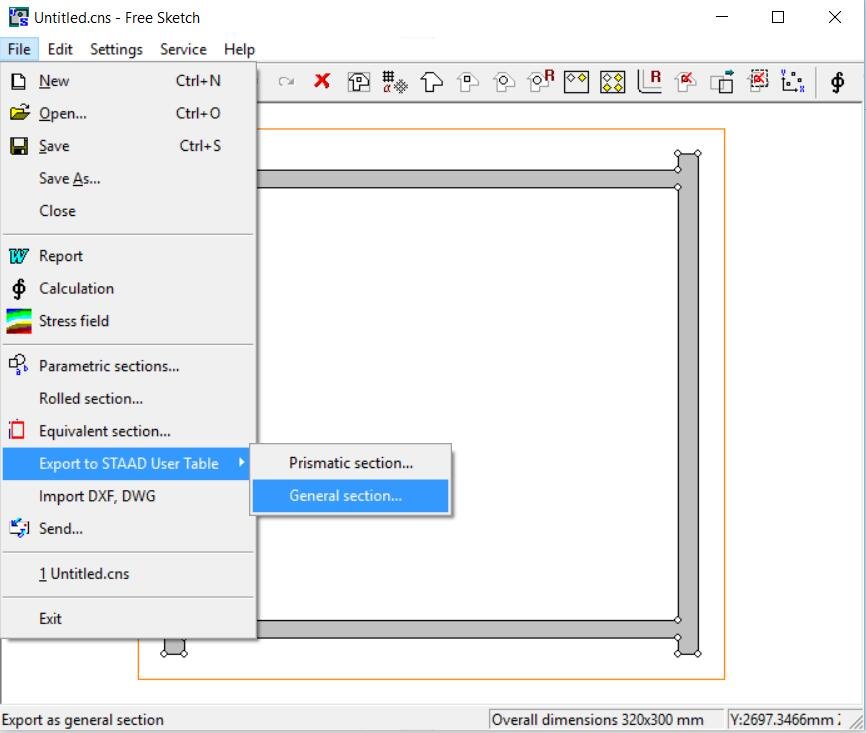

步骤4，在File -> Export to STAAD User Table中可以导出为STAAD外部截面表文件，一般选用General Section格式文件，这里需要定义外部截面表名称和截面名称。

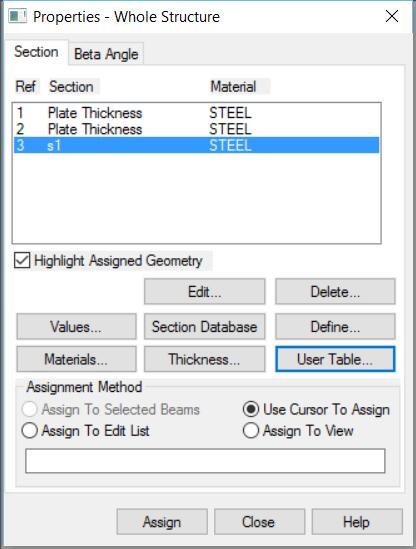

步骤5，打开STAAD，在Modeling -> General -> Properties -> Section -> User Table 中可以引用此外部截面表数据，方法在此前文章中已介绍。
