【功能概述】
STAAD.Pro软件中关于Unit-单位的相关功能讲解（二）。
【功能详解】
在 STAAD.Pro中修改单位后，会产生两类效果：一种是修改单位后，从本质上修改了模型的文本键入单位。一种是修改单位设置后，仅影响图形界面显示输入，但实际上，模型文本键入单位仍然是未修改前的。
本文将从这两种修改效果角度，讲解STAAD.Pro中单位修改的相关功能。
STAAD.Pro软件支持用户根据建模需求，在模型建模过程多次更改建模单位。
注意示项：
- 角度或者转角的输入单位为"度"，但软件在“JOINT DISPLACEMENT-节点位移”输出结果中，转角的单位为"弧度"。
- 软件所有输出结果的单位是由程序明确指定的，允许用户更改图形界面中的输出结果显示单位。
- 程序允许用户建模中混合使用不同的单位系统，如混合英制单位、公制单位，国际单位。
其中：
长度单位包括：INCHES、 FEET、 FO 、 CM、 METER 、 MMS、DME 、KM 。
力的单位包括：KIP、POUND、 KG、 MTON、NEWTON、 KNS、 MNS 、DNS 。
其中，DME 是指分米，MNS表示1000KNS（千牛顿），DNS 表示10牛顿， MTON 表示1000千克。
2修改图形界面显示单位
2.1 通过坐标转换工具
通常用户是在一种单位系统中进行工作，但有些特定的情况下，用户会使用不同系统的单位输入力或者长度。此时，STAAD.Pro允许用户通过坐标转换工具修改模型输入某具体数据时的单位，如图4所示。

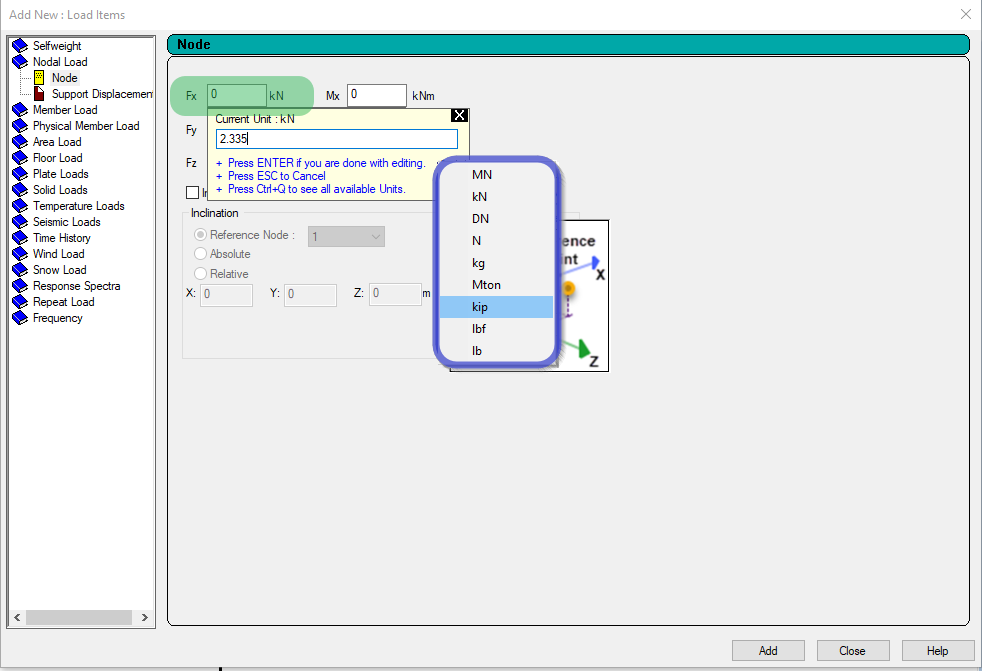

当用户进入某一具体数据输入时候（鼠标应键入，这里输入2.335），按键盘中的F2将打开软件的坐标转换工具，按Ctrl+Q找到所需的单位系统（这里选择kip)，然后按Enter键，则程序自动转换为当前坐标系统下的单位进行输入（这里为10.386597kN）。
图4
2.2通过Set Current Input Units 工具

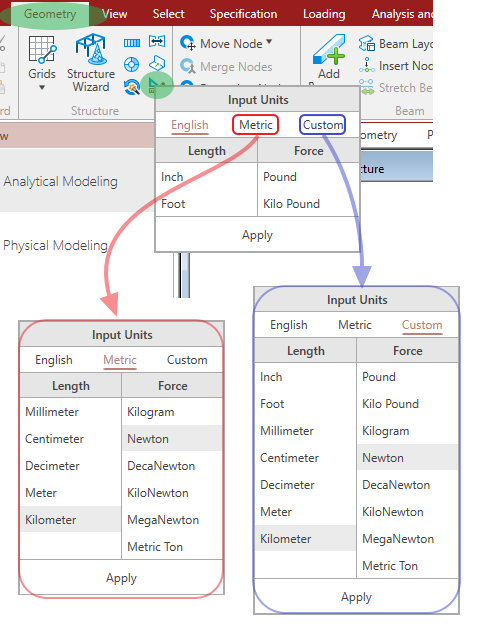

STAAD.Pro软件允许用户通过“Set Current Input Units -设置当前单位”工具随时更改模型的当前显示单位，之后模型构件属性、偏移量、荷载等布置时候，用户显示界面的单位将按照“Set Current Input Units” 中设置的单位情况进行显示，如图5所示。
注意：设置的“Set Current Input Units”参数会同时改变“Display Options”中的单位设置值。
图5
2.3 通过Display Options工具

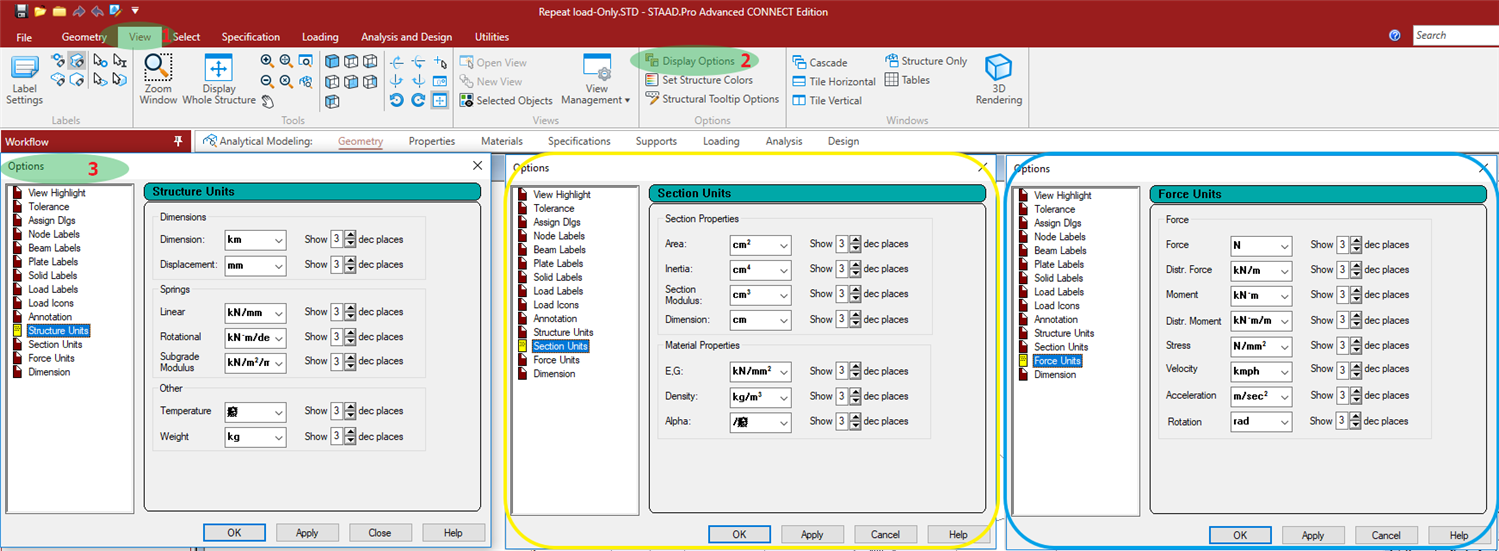

用户可使用“Structure Units/Section Units/Force Units” 工具更改结构，截面及力的显示单位，如图6所示。通过修改Display Options中的单位，将不会改变文本命令中的输入单位系统，仅仅是改变了图形界面中的显示单位。若要更改文本命令中的输入单位系统，可以通过“Set Current Input Units ”工具或者在文本命令行中通过添加UNIT命令来修改。
图6
其中Structure Units-结构单位：其中Dimension-尺寸，可设置在主窗口中绘制尺寸线时显示的长度单位。Dimension Beams（Utilities>Beam Tools> Dimension Beams) 和Node to Node Distance(Utilities>Node Tools> Node to Node Distance)中显示的梁单位及点点距离的单位将按照这里设置的单位显示。

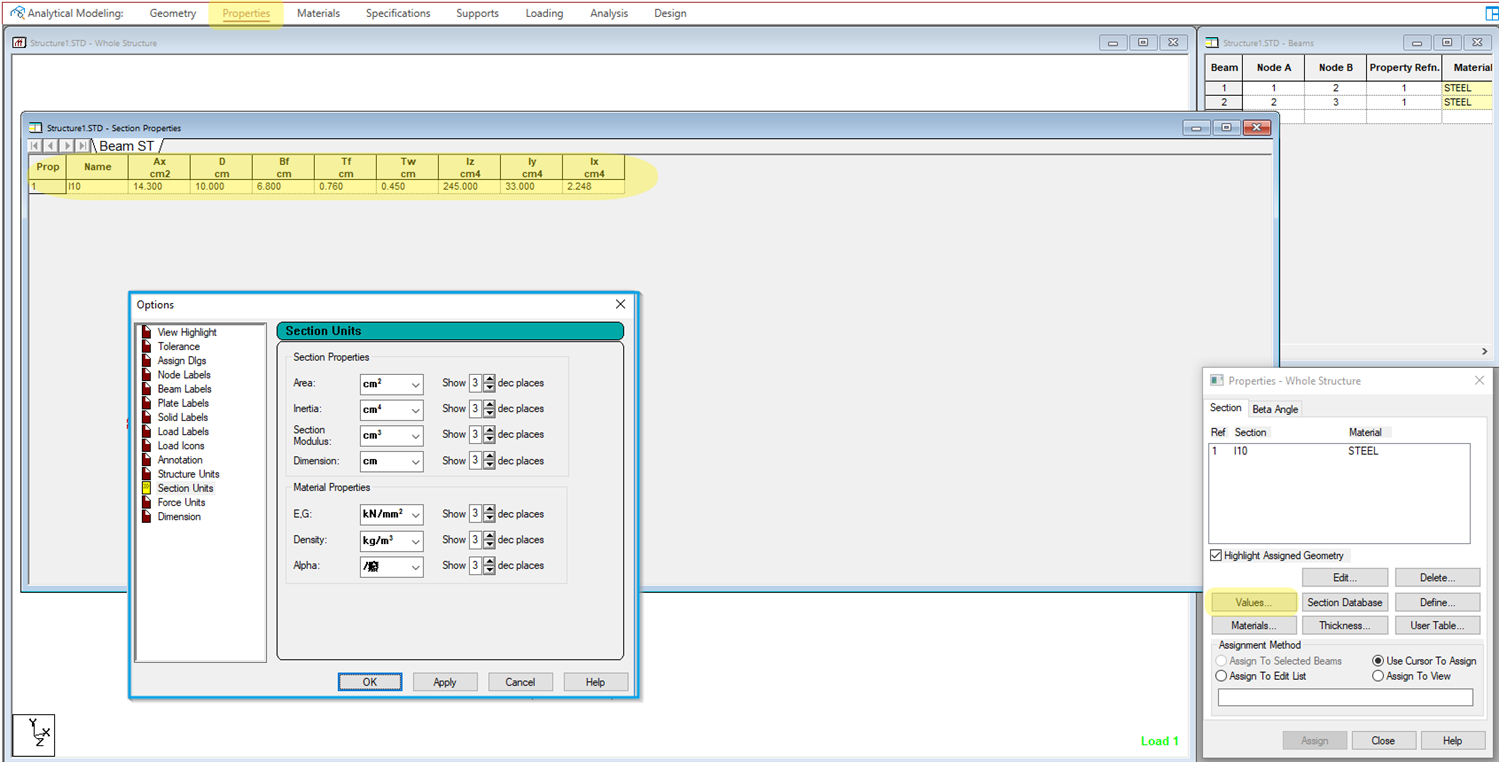

其中Section Units-截面单位：可设置构件材料、属性的显示单位，如构件的截面面积、转动惯量等。当某截面属性已经分配给对应构件后，点击“Value”可以检查按照“Section Units”中设置的截面属性显示单位值，如图7所示。
图7
其中Force Units-力的单位：可设置后处理中与力系相关的显示单位，如力、单位力、弯矩等。
