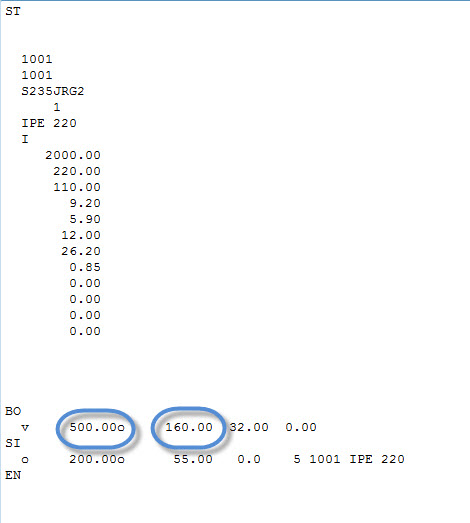

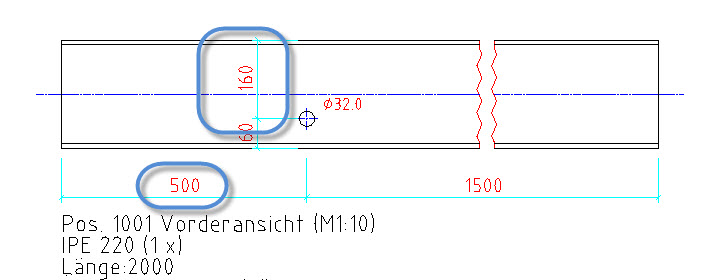

Die 2D Zeichnung von Profilen und Baugruppen soll konform mit der NC Datei sein.

Erforderliche Schritte

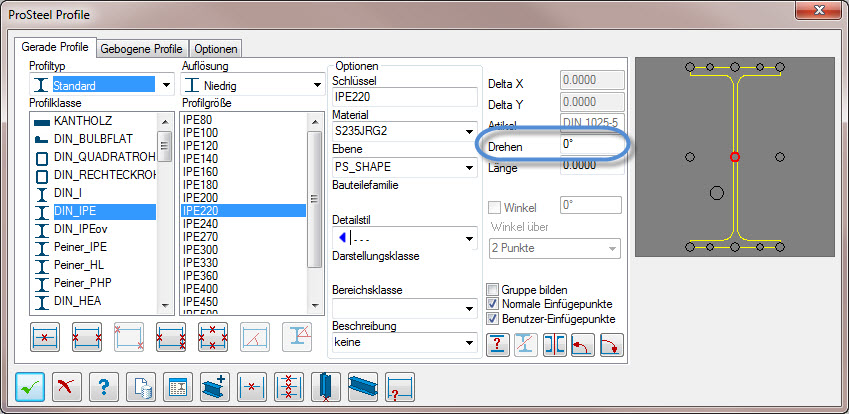

1. Wichtig ist, das horizontale Träger auch gleich richtig herum in der Zeichnung eingefügt werden.



   Das kann bei vorhandenen Profilen am ECS überprüft werden. Die blaue Linie sollte nach oben zeigen.

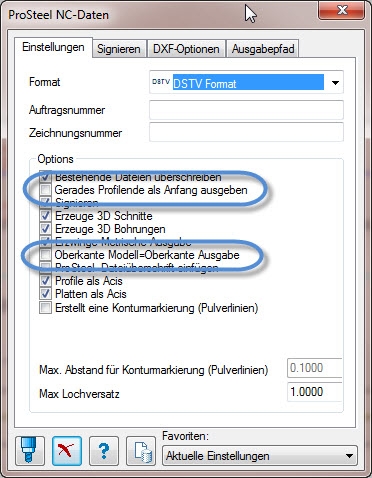

   Ansonsten kann die Option Oberkante Modell = Oberkante Ausgabe zu Unstimmigkeiten zw. NC und 2D Zeichnung führen.



   Auch die Option gerades Profilende als Anfang ausgeben sollte aus dem selben Grund nicht verwendet werden.

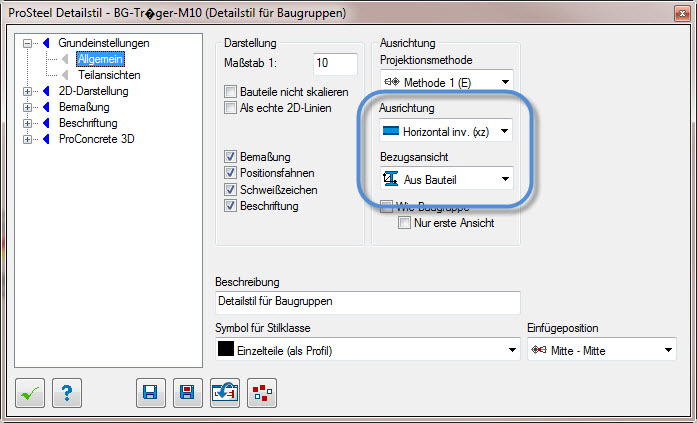

2. Dann im Detailstil folgende Einstellungen für Ausrichtung und Bezugsansicht beachten.





3. Damit sollten NC Ausgabe und 2D Ausarbeitung übereinstimmen.
