Tipps zur Bemaßung

• zum Bemaßen (und Beschriften) referenzieren Sie Ihre Konstruktion an ein Blattmodell
• wann immer möglich sollte Bemaßung "assoziativ" sein
• Laden Sie die DGNLIB der Beispiele

Verändern  durch "Element ändern" : Entweder Text oder Maßlinie oder Abstand.

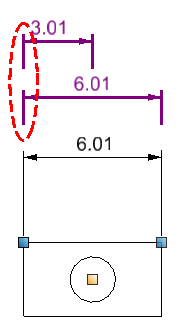

• Bemaßung steht über der Maßlinie auch bei kleinen Werten

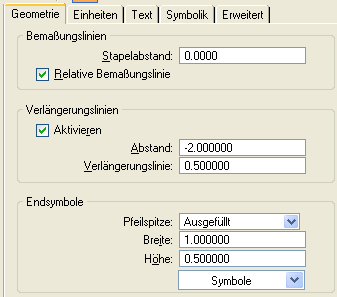

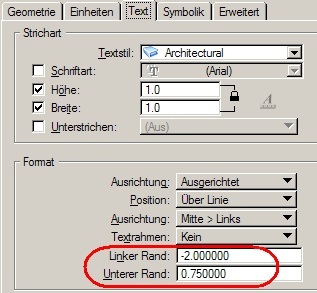

auch wenn der Abstand des Maßes klein ist: Linker Rand -2 (doppelte "Breite" des Masspfeils)



• Maßline durchgehend auch wenn die Pfeile ausserhalb stehen

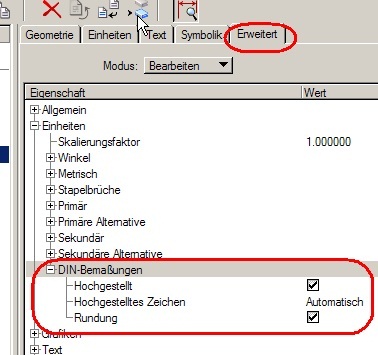

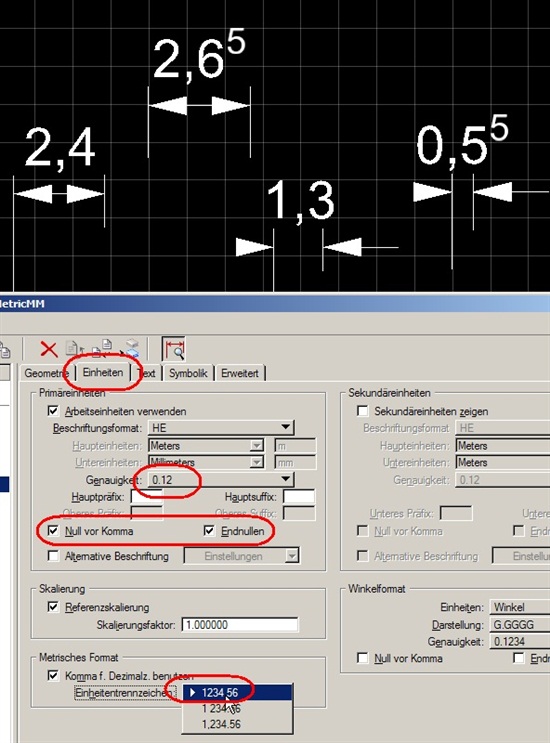

• Bemaßung gerundet und hochgestellt - DIN fürArchitekturbemaßung

! alle Einstellungen sind für die richtige Darstellung wichtig ! (natürlich stellen Sie für Architekturbemassung gewöhnlich diagonale Stiche anstelle der hier gezeigten Pfeile ein)

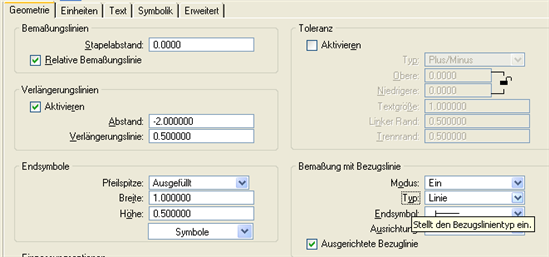

• Bemaßen mit Bezugslinie und Ablösen des Textes von der Maßlinie

für freien Text ohne Bezugsline einfach Typ "Kein" einstellen

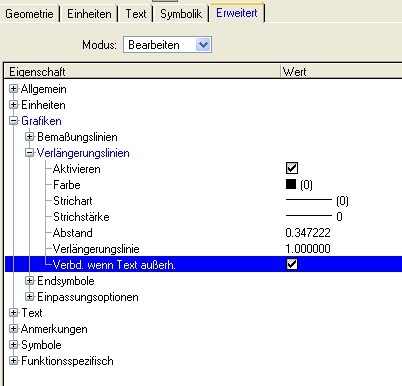

• Verlängerungslinie (Maßhilfslinie)

Für die häufigste(?) Darstellung der Hilfslinien mit kleinem Abstand vom bemassten Objekt:

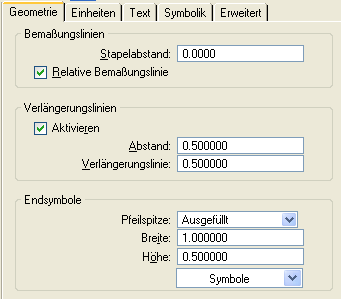

Postitiver Abstand gibt den Abstand vom bemassten Element an



Für eine Bemassung mit grösserem Abstand vom bemassten Objekt:
ein "negativer" Wert für den Abstand stellt einen Abstand von der Bemassungslinie anstatt vom bemassten Objekt ein -  die assoziation bleibt aber am Objekt, wo sie hingehört (siehe Ziehpunkte der angewählten Bemassungen)
